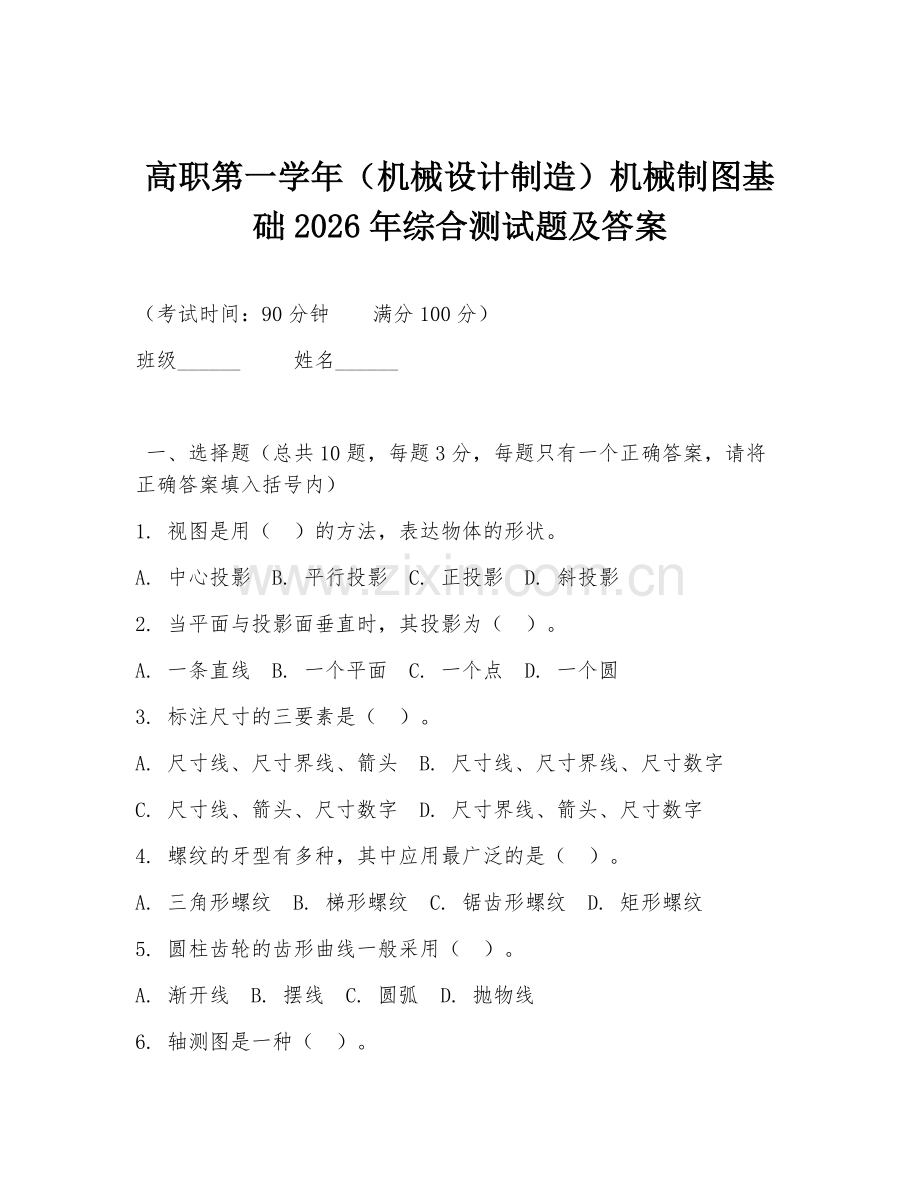

高职第一学年（机械设计制造）机械制图基础2026年综合测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 视图是用（ ）的方法，表达物体的形状。
A. 中心投影 B. 平行投影 C. 正投影 D. 斜投影
2. 当平面与投影面垂直时，其投影为（ ）。
A. 一条直线 B. 一个平面 C. 一个点 D. 一个圆
3. 标注尺寸的三要素是（ ）。
A. 尺寸线、尺寸界线、箭头 B. 尺寸线、尺寸界线、尺寸数字
C. 尺寸线、箭头、尺寸数字 D. 尺寸界线、箭头、尺寸数字
4. 螺纹的牙型有多种，其中应用最广泛的是（ ）。
A. 三角形螺纹 B. 梯形螺纹 C. 锯齿形螺纹 D. 矩形螺纹
5. 圆柱齿轮的齿形曲线一般采用（ ）。
A. 渐开线 B. 摆线 C. 圆弧 D. 抛物线

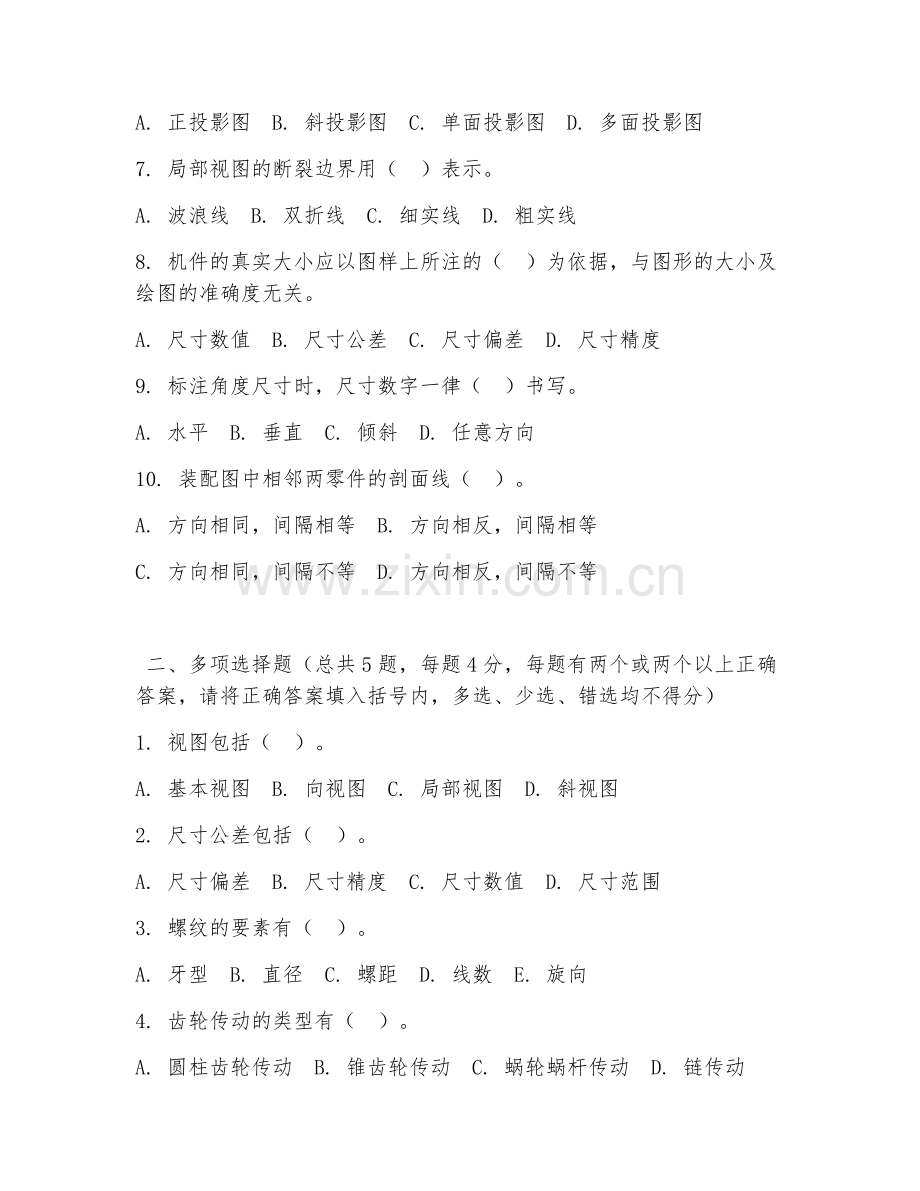

6. 轴测图是一种（ ）。
A. 正投影图 B. 斜投影图 C. 单面投影图 D. 多面投影图
7. 局部视图的断裂边界用（ ）表示。
A. 波浪线 B. 双折线 C. 细实线 D. 粗实线
8. 机件的真实大小应以图样上所注的（ ）为依据，与图形的大小及绘图的准确度无关。
A. 尺寸数值 B. 尺寸公差 C. 尺寸偏差 D. 尺寸精度
9. 标注角度尺寸时，尺寸数字一律（ ）书写。
A. 水平 B. 垂直 C. 倾斜 D. 任意方向
10. 装配图中相邻两零件的剖面线（ ）。
A. 方向相同，间隔相等 B. 方向相反，间隔相等
C. 方向相同，间隔不等 D. 方向相反，间隔不等

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 视图包括（ ）。
A. 基本视图 B. 向视图 C. 局部视图 D. 斜视图
2. 尺寸公差包括（ ）。
A. 尺寸偏差 B. 尺寸精度 C. 尺寸数值 D. 尺寸范围
3. 螺纹的要素有（ ）。
A. 牙型 B. 直径 C. 螺距 D. 线数 E. 旋向
4. 齿轮传动的类型有（ ）。
A. 圆柱齿轮传动 B. 锥齿轮传动 C. 蜗轮蜗杆传动 D. 链传动
5. 零件图的内容包括（ ）。
A. 一组视图 B. 完整的尺寸 C. 技术要求 D. 标题栏

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 正投影法能反映物体的真实形状和大小，所以机械制图中主要采用正投影法。（ ）
2. 视图只能表达物体的外部形状，不能表达物体的内部结构。（ ）
3. 尺寸数字可以写在尺寸线的中断处，也可以写在尺寸线的上方或下方。（ ）
4. 螺纹的小径是指螺纹的最小直径处的尺寸。（ ）
5. 圆柱齿轮传动中，两齿轮的模数必须相等。（ ）
6. 轴测图能同时反映物体的长、宽、高三个方向的形状。（ ）
7. 在装配图中，零件的工艺结构如倒角、圆角等可以省略不画。（ ）
8. 零件图上的技术要求包括尺寸公差、形状和位置公差、表面粗糙度等。（ ）
9. 标注尺寸时，尺寸界线应从被标注线段的两端引出，与尺寸线垂直。（ ）
10. 装配图中，同一零件的剖面线在各视图中应保持方向一致、间隔相等。（ ）

四、简答题（总共3题，每题10分）
1. 简述视图的分类及各自的特点

2. 说明螺纹标注的含义，例如M20×2-5g6g-L

3. 简述零件图和装配图的区别与联系

五、绘图题（总共1题，20分）
画出一个简单的轴测图，要求包括一个长方体和一个圆柱体，标注出必要的尺寸。

答案：
一、1. C 2. A 3. B 4. A 5. A 6. C 7. A 8. A 9. A 10. B
二、1. ABCD 2. AB 3. ABCDE 4. ABC 5. ABCD
三、1. √ 2. × 3. √ 4. √ 5. √ 6. √ 7. × 8. √ 9. √ 10. √
四、1. 视图分为基本视图（主视图、俯视图、左视图、右视图、仰视图、后视图），能完整表达物体形状；向视图是可自由配置的视图；局部视图用于表达物体局部形状；斜视图用于表达物体倾斜部分的真实形状。
2. M表示普通螺纹，20是公称直径，2是螺距，5g是中径公差带代号（外螺纹），6g是顶径公差带代号（外螺纹），L是旋合长度代号。
3. 区别：零件图表达单个零件形状、尺寸和技术要求；装配图表达部件或机器的工作原理、零件间装配关系等。联系：装配图由多个零件图组成，零件图为装配图提供零件信息，装配图指导零件图绘制。
五、略（根据具体绘图情况评分）
