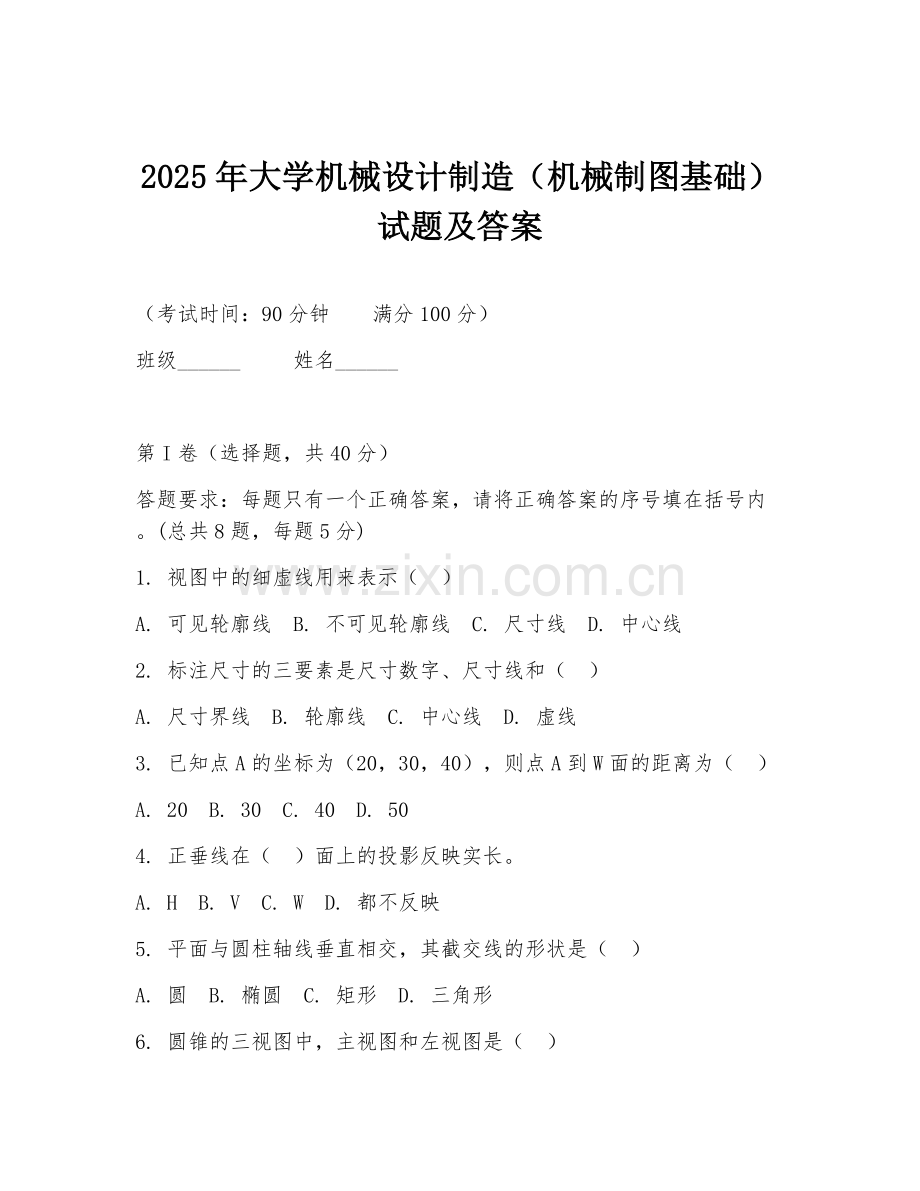

2025年大学机械设计制造（机械制图基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共8题，每题5分)
1. 视图中的细虚线用来表示（ ）
A. 可见轮廓线 B. 不可见轮廓线 C. 尺寸线 D. 中心线
2. 标注尺寸的三要素是尺寸数字、尺寸线和（ ）
A. 尺寸界线 B. 轮廓线 C. 中心线 D. 虚线
3. 已知点A的坐标为（20，30，40），则点A到W面的距离为（ ）
A. 20 B. 30 C. 40 D. 50
4. 正垂线在（ ）面上的投影反映实长。
A. H B. V C. W D. 都不反映
5. 平面与圆柱轴线垂直相交，其截交线的形状是（ ）
A. 圆 B. 椭圆 C. 矩形 D. 三角形

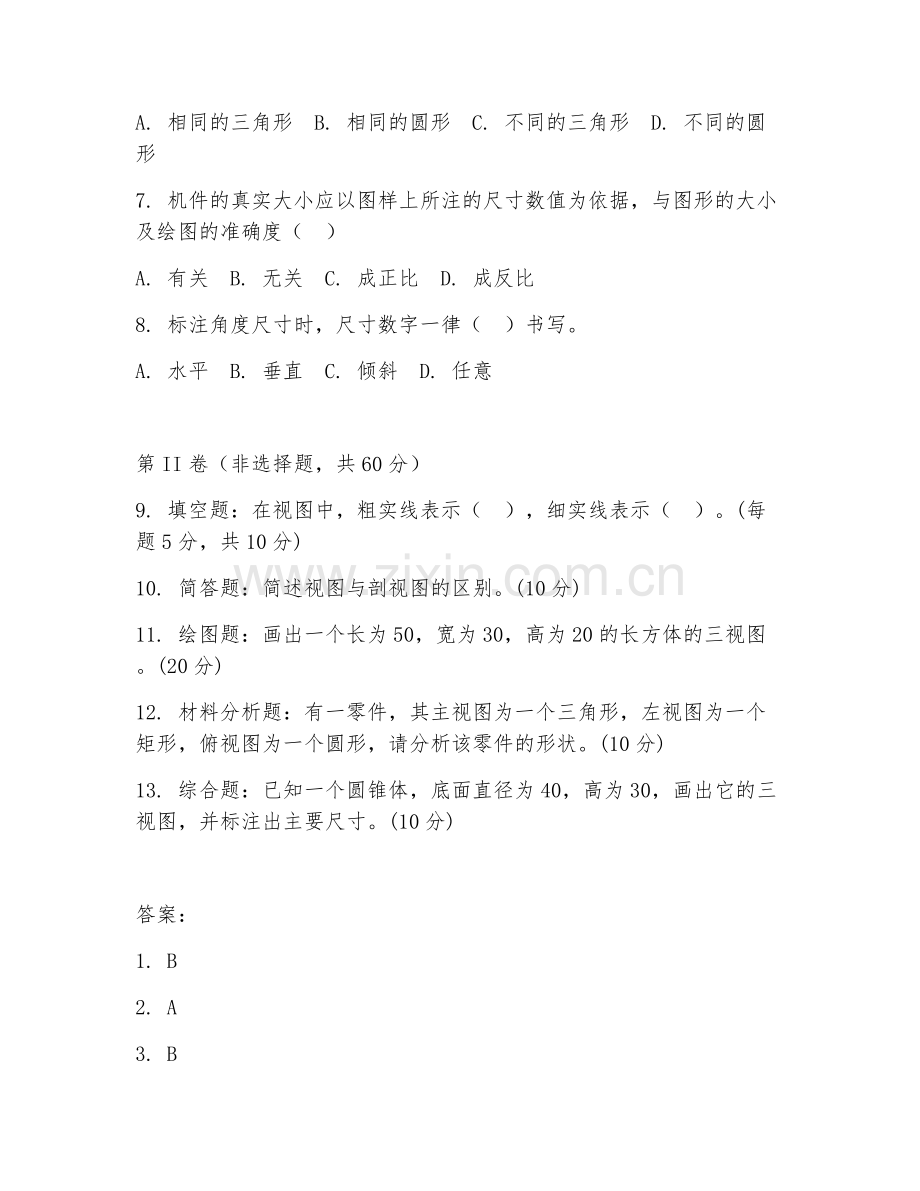

6. 圆锥的三视图中，主视图和左视图是（ ）
A. 相同的三角形 B. 相同的圆形 C. 不同的三角形 D. 不同的圆形
7. 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度（ ）
A. 有关 B. 无关 C. 成正比 D. 成反比
8. 标注角度尺寸时，尺寸数字一律（ ）书写。
A. 水平 B. 垂直 C. 倾斜 D. 任意

第II卷（非选择题，共60分）
9. 填空题：在视图中，粗实线表示（ ），细实线表示（ ）。(每题5分，共10分)
10. 简答题：简述视图与剖视图的区别。(10分)
11. 绘图题：画出一个长为50，宽为30，高为20的长方体的三视图。(20分)
12. 材料分析题：有一零件，其主视图为一个三角形，左视图为一个矩形，俯视图为一个圆形，请分析该零件的形状。(10分)
13. 综合题：已知一个圆锥体，底面直径为40，高为30，画出它的三视图，并标注出主要尺寸。(10分)

答案：
1. B
2. A
3. B
4. C
5. A
6. C
7. B
8. A
9. 可见轮廓线；尺寸线、尺寸界线、剖面线等
10. 视图主要用于表达机件的外部形状，通过不同方向的投影展示；剖视图是假想用剖切平面剖开机件，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投射所得的图形，主要用于表达机件内部的结构形状。
12. 该零件是一个圆锥体，三角形主视图是圆锥的正面投影，矩形左视图是从圆锥侧面看的投影，圆形俯视图是圆锥底面的投影。
13. 略（绘制三视图时注意投影规律和尺寸标注规范）
