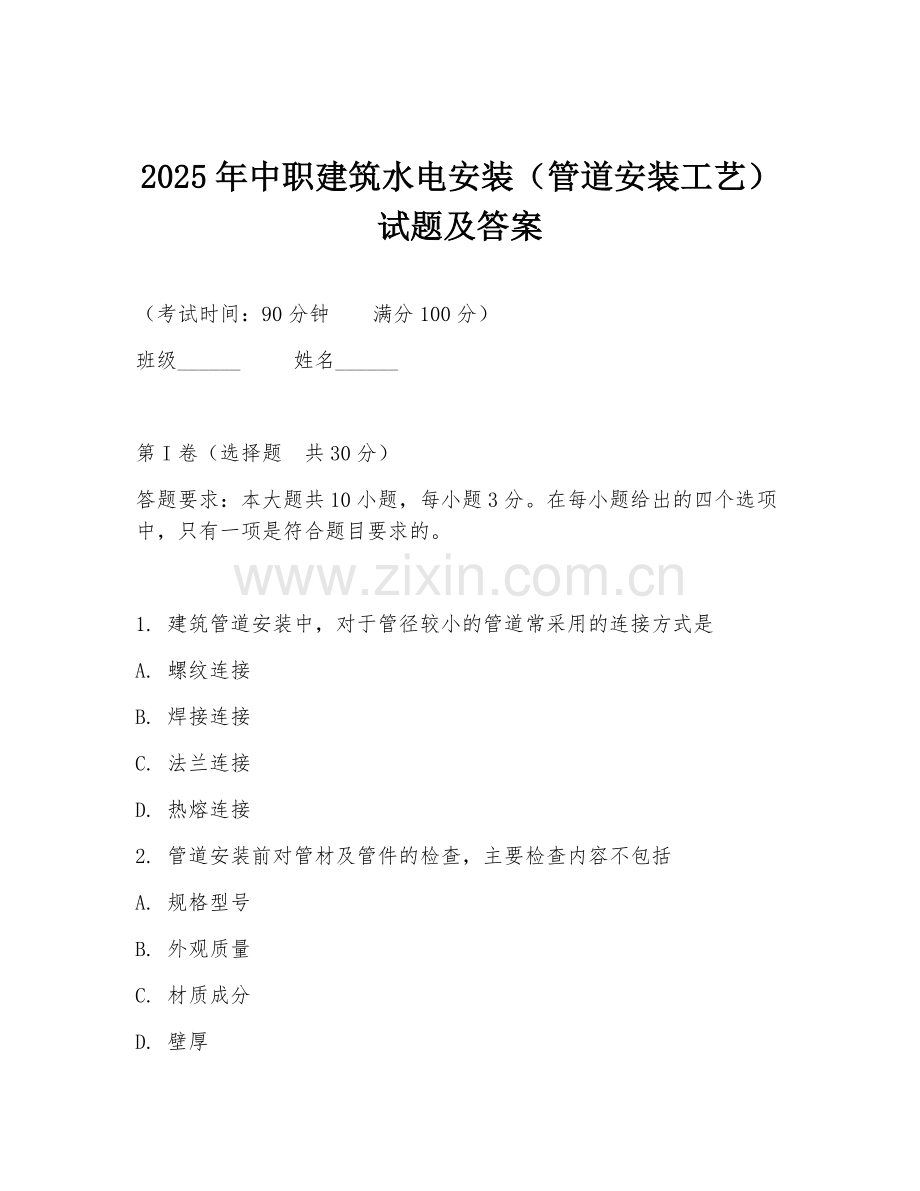

2025年中职建筑水电安装（管道安装工艺）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 建筑管道安装中，对于管径较小的管道常采用的连接方式是
A. 螺纹连接
B. 焊接连接
C. 法兰连接
D. 热熔连接
2. 管道安装前对管材及管件的检查，主要检查内容不包括
A. 规格型号
B. 外观质量
C. 材质成分
D. 壁厚
3. 室内排水管道安装顺序正确的是
A. 排出管→立管→横支管
B. 立管→排出管→横支管
C. 横支管→立管→排出管
D. 立管→横支管→排出管
4. 管道穿过楼板时应设置
A. 套管
B. 支架
C. 伸缩节
D. 阀门
5. 热水供应系统中，为防止管道热胀冷缩应设置
A. 止回阀
B. 安全阀
C. 伸缩器
D. 疏水器
6. 给水管道的试验压力一般为工作压力的
A. 1.0倍
B. 1.2倍
C. 1.5倍
D. 2.0倍
7. 排水管道通球试验的球径不小于排水管道管径的
A. 1/2
B. 2/3
C. 3/4
D. 4/5
8. 建筑中水系统的原水不包括
A. 冷却水
B. 雨水
C. 盥洗排水
D. 厨房排水
9. 管道安装过程中，水平管道的纵横方向弯曲允许偏差每米为
A. 1mm
B. 2mm
C. 3mm
D. 4mm
10. 管道支吊架的间距应根据管道的
A. 材质确定
B. 管径确定
C. 长度确定
D. 重量确定

第II卷（非选择题 共７０分）

二、填空题（共10分）
答题要求：本大题共5小题，每空2分。请将答案填写在题中的横线上。

1. 管道安装前应对管道及管件进行______、______检查。
2. 排水管道的坡度应符合设计要求，一般生活污水排水管道坡度为______。
3. 热水供应系统的管道应采用______连接，不得采用______连接。
4. 消防管道的颜色一般为______。
5. 管道安装完毕后应进行______、______试验。

三、简答题（共20分）
答题要求：本大题共2小题，每题10分。简要回答问题要点。

1. 简述管道安装的工艺流程。
2. 说明排水管道堵塞的原因及预防措施。

四、案例分析题（共20分）
答题要求：本大题共2小题，每题10分。根据所给案例，分析问题并回答。

案例：某建筑在管道安装过程中，发现排水立管排水不畅。经检查，发现立管内有杂物堵塞。

1. 请分析排水立管堵塞的可能原因。（5分）
2. 针对排水立管堵塞问题，应采取哪些解决措施？（5分）

五、综合应用题（共20分）
答题要求：本大题共1小题，20分。根据所给条件，进行管道安装的综合应用计算与分析。

某建筑物室内给水系统采用上行下给式，引入管管径为DN50，水表前压力为0.3MPa。已知该建筑物最高层卫生器具配水点的标高为30m，最低层卫生器具配水点的标高为0m，管道沿程阻力损失为10kPa，局部阻力损失按沿程阻力损失的50%计算。求：
1. 计算该给水系统所需的最小供水压力。（10分）
2. 分析该给水系统的供水可靠性，并提出改进措施。（10分）

答案：
一、选择题
1. A 2. C 3. A 4. A 5. C 6. C 7. B 8. D 9. B 10. B
二、填空题
1. 规格型号 外观质量
2. 0.02～0.03
3. 热熔 螺纹
4. 红色
5. 压力 严密性
三、简答题
1. 管道安装工艺流程：施工准备→管道预制加工→支吊架安装→管道安装→管道连接→管道试压→管道冲洗→管道防腐与保温。
2. 排水管道堵塞原因：排水管道内掉进杂物，如抹布、塑料等；管道坡度不符合要求，排水不畅导致杂物堆积；管道连接处密封不严，有渗漏导致杂物进入。预防措施：安装排水管道时注意防止杂物掉入；严格控制管道坡度；保证管道连接处密封良好。
四、案例分析题
1. 排水立管堵塞可能原因：施工过程中未做好管道保护措施，有杂物掉入立管；排水横支管安装时未清理干净，有残渣进入立管；立管检查口设置不合理，不利于清理杂物。
2. 解决措施：拆除堵塞部位的管道，清理杂物后重新安装；在立管合适位置增设检查口，便于日后清理；加强施工过程管理，做好管道保护。
五、综合应用题
1. 计算最小供水压力：最高层卫生器具配水点所需压力H1=30mH2O=0.3MPa；管道沿程阻力损失hf=10kPa=0.01MPa；局部阻力损失hj=0.5×0.01MPa=0.005MPa；则最小供水压力H=H1+hf+hj=0.3+0.01+0.005=0.315MPa。
2. 该给水系统供水可靠性分析：目前供水压力基本能满足最高层要求，但局部阻力损失计算可能存在一定误差，且水表前压力可能会有波动。改进措施：可在引入管处增设稳压装置；定期检查管道系统，确保管道无渗漏等问题影响压力；优化管道布置，减少局部阻力损失。
