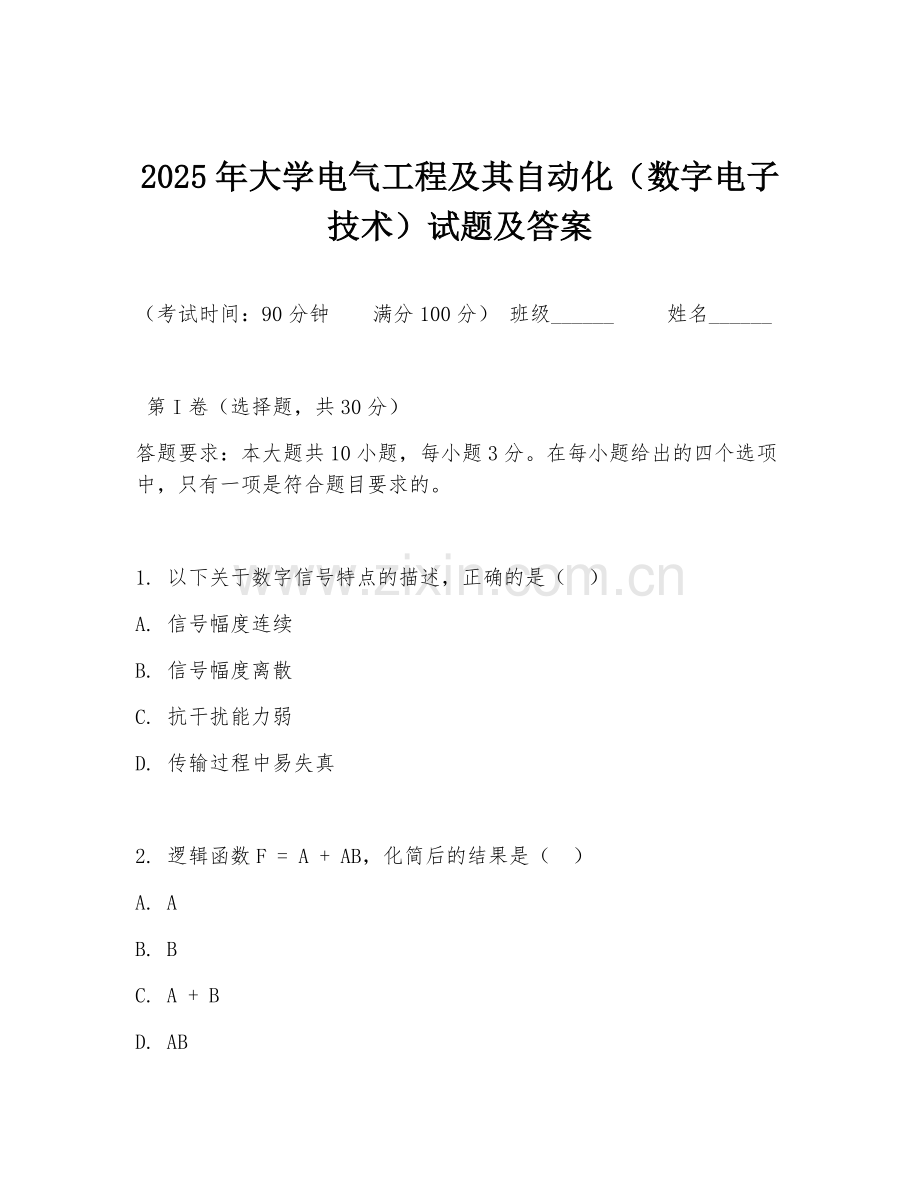

2025年大学电气工程及其自动化（数字电子技术）试题及答案.doc

2025年大学电气工程及其自动化（数字电子技术）试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下关于数字信号特点的描述，正确的是（ ）
A. 信号幅度连续
B. 信号幅度离散
C. 抗干扰能力弱
D. 传输过程中易失真

2. 逻辑函数F = A + AB，化简后的结果是（ ）
A. A
B. B
C. A + B
D. AB

3. 一个4位二进制数能表示的最大十进制数是（ ）
A. 15
B. 16
C. 31
D. 32

4. 以下哪种触发器具有置0、置1、保持和翻转功能（ ）
A. RS触发器
B. JK触发器
C. D触发器
D. T触发器

5. 对于时序逻辑电路，其输出不仅取决于当前输入，还与（ ）有关。
A. 上一时刻输入
B. 上一时刻输出
C. 电路状态
D. 电源电压

6. 用4选1数据选择器实现逻辑函数F = AB + BC + AC，数据选择器的地址输入端应接入（ ）
A. A、B
B. B、C
C. A、C
D. 无法确定

7. 二进制译码器74LS138的输出端有（ ）个。
A. 2
B. 4
C. 6
D. 8

8. 以下哪种电路可以实现多输入多输出逻辑函数（ ）
A. 编码器
B. 译码器
C. 数据选择器
D. 加法器

9. 同步时序逻辑电路的时钟信号（ ）
A. 只控制输入信号
B. 只控制输出信号
C. 同时控制输入和输出信号
D. 与输入输出信号无关

10. 数字电路中，TTL与非门的输入低电平的典型值是（ ）
A. 0.3V
B. 0.8V
C. 1.4V
D. 2.0V

II卷（非选择题，共70分）
11. （10分）简述数字电子技术的主要研究内容。

12. （10分）用卡诺图化简逻辑函数F(A,B,C,D)=∑m(0,1,2,3,4,5,7,8,9,10,11,13,15)。

13. （15分）分析下图所示的时序逻辑电路，写出电路的驱动方程、状态方程和输出方程，并画出状态转换图。

[此处可简单描述一下电路图，比如由几个触发器和门电路组成]

14. （15分）材料：某数字系统需要实现一个密码锁功能，密码为1011。当输入正确密码时，输出开锁信号；输入错误密码时，输出报警信号。
要求：用与非门设计实现该密码锁功能的组合逻辑电路。

15. （20分）材料：现有一个由JK触发器构成的计数器，其状态转换图如下所示。
要求：
（1）分析该计数器的类型（同步或异步）。
（2）写出该计数器的状态方程。
（3）画出该计数器的逻辑电路图。

[此处可简单描述一下状态转换图的样子，比如从000开始，依次转换到001、010等]

答案：
1. B
2. A
3. A
4. B
5. C
6. A
7. D
8. B
9. C
10. A
11. 数字电子技术主要研究数字信号的表示、处理、存储、传输等。包括逻辑代数基础，用于分析和设计数字逻辑电路；各种数字逻辑部件，如门电路、触发器等；时序逻辑电路的分析与设计；数字集成芯片的应用；以及数字系统的设计方法等。
12. 画出卡诺图，化简可得F = A'B' + B'D' + ACD'。
13. 驱动方程：[写出具体方程]；状态方程：[写出具体方程]；输出方程：[写出具体方程]。状态转换图略。
14. 根据密码1011，列出真值表，用与非门实现逻辑表达式。逻辑表达式为：开锁信号 = 输入1与输入2与非输入3与输入4；报警信号 = （输入1与非输入2或输入2与非输入3或输入3与非输入4或输入4与非输入1）。
15. （1）同步计数器。（2）状态方程：[写出具体方程]。（3）逻辑电路图略，根据JK触发器的特性和状态方程连接电路。
