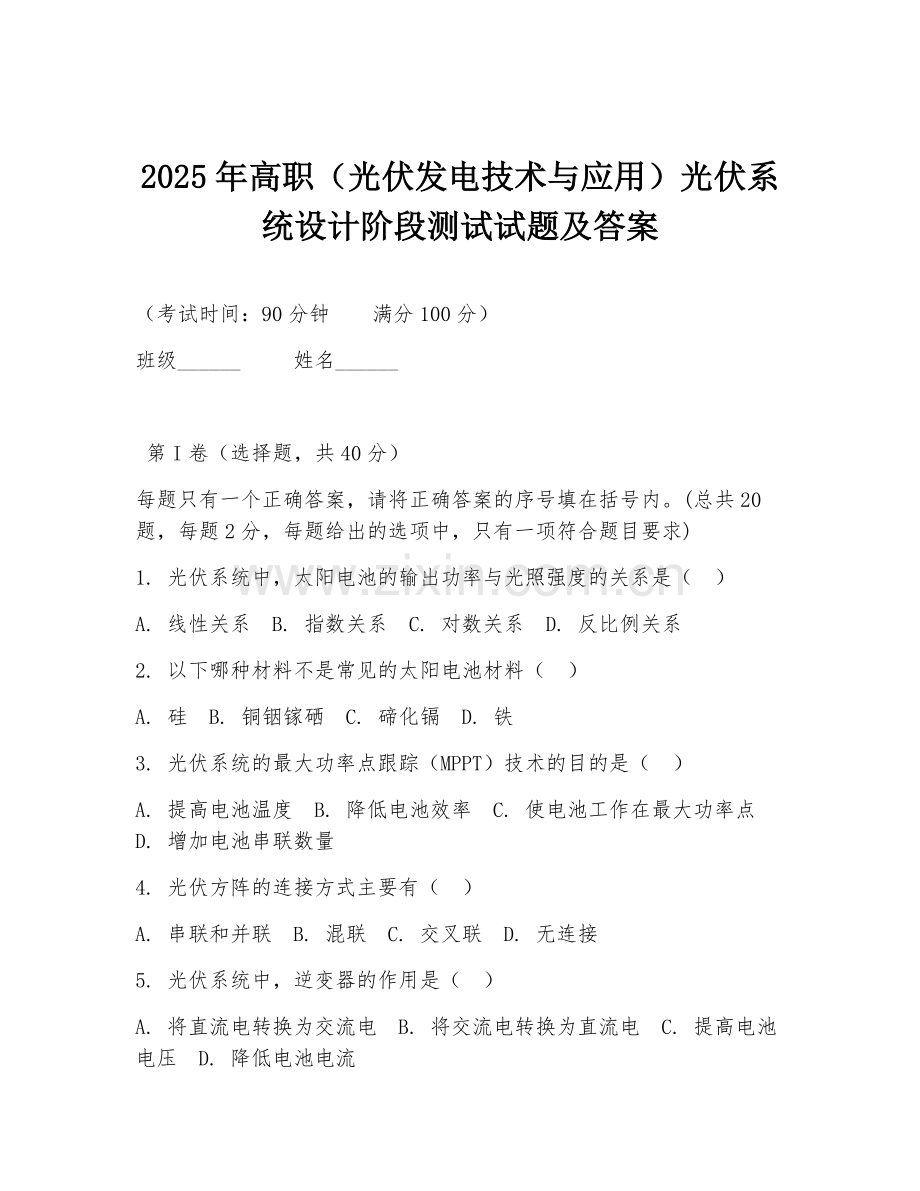

2025年高职（光伏发电技术与应用）光伏系统设计阶段测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
每题只有一个正确答案，请将正确答案的序号填在括号内。(总共20题，每题2分，每题给出的选项中，只有一项符合题目要求)
1. 光伏系统中，太阳电池的输出功率与光照强度的关系是（ ）
A. 线性关系 B. 指数关系 C. 对数关系 D. 反比例关系
2. 以下哪种材料不是常见的太阳电池材料（ ）
A. 硅 B. 铜铟镓硒 C. 碲化镉 D. 铁
3. 光伏系统的最大功率点跟踪（MPPT）技术的目的是（ ）
A. 提高电池温度 B. 降低电池效率 C. 使电池工作在最大功率点 D. 增加电池串联数量
4. 光伏方阵的连接方式主要有（ ）
A. 串联和并联 B. 混联 C. 交叉联 D. 无连接
5. 光伏系统中，逆变器的作用是（ ）
A. 将直流电转换为交流电 B. 将交流电转换为直流电 C. 提高电池电压 D. 降低电池电流
6. 太阳电池的开路电压与光照强度的关系是（ ）
A. 光照越强，开路电压越高 B. 光照越强，开路电压越低 C. 无明显关系 D. 光照越强，开路电压先升高后降低
7. 光伏系统的效率主要取决于（ ）
A. 太阳电池效率 B. 逆变器效率 C. 系统整体设计和各部件性能 D. 光照时间
8. 以下哪种不是光伏系统常用的储能装置（ ）
A. 铅酸蓄电池 B. 锂电池 C. 超级电容器 D. 干电池
9. 光伏系统设计中，需要考虑的环境因素不包括（ ）
A. 温度 B. 湿度 C. 海拔高度 D. 土壤酸碱度
10. 太阳电池的填充因子反映了电池的（ ）
A. 最大输出功率能力 B. 开路电压大小 C. 短路电流大小 D. 转换效率
11. 光伏方阵朝向正南时，在北半球一年中接受光照时间（ ）
A. 最长 B. 最短 C. 与朝向无关 D. 先长后短
12. 逆变器的效率通常在（ ）
A. 50% - 60% B. 60% - 70% C. 80% - 90% D. 90% - 99%
13. 光伏系统中，旁路二极管的作用是（ ）
A. 防止电池被反向电流损坏 B. 增加电池输出电流 C. 提高电池转换效率 D. 降低电池温度
14. 对于光伏系统，以下说法正确的是（ ）
A. 光照越强，系统输出功率一定越大 B. 温度越高，系统输出功率一定越大 C. 合理设计可提高系统效率 D. 组件越多，系统效率越高
15. 太阳电池的光谱响应主要取决于（ ）
A. 电池材料 B. 光照强度 C. 温度 D. 电池封装
16. 光伏系统设计时，方阵倾角的选择主要考虑（ ）
A. 当地纬度 B. 海拔高度 C.. 光照强度 D. 温度
17. 逆变器的功率因数通常在（ ）
A. 0.5 - 0.6 B. 0.6 - 0.7 C. 0.8 - 0.9 D. 0.9 - 1
18. 光伏系统中，汇流箱的作用是（ ）
A. 收集多个太阳电池组件的电流 B. 提高电池电压 C. 降低电池温度 D. 增加电池光照面积
19. 以下哪种光伏系统适用于大型电站（ ）
A. 离网光伏系统 B. 并网光伏系统 C. 混合光伏系统 D. 小型光伏系统
20. 太阳电池的串联电阻会导致（ ）
A. 开路电压降低 B. 短路电流降低 C. 填充因子降低 D. 转换效率降低

第II卷（非选择题，共60分）
21. 简答题（每题10分，共20分）
（1）简述光伏系统的基本组成部分及其作用。
（2）说明影响太阳电池效率的主要因素。
22. 分析题（20分）
某光伏系统在不同光照强度下的输出功率数据如下：光照强度为500W/m²时，输出功率100W；光照强度为800W/m²时，输出功率160W；光照强度为1000W/m²时，输出功率200W。分析该光伏系统输出功率与光照强度的关系，并计算光照强度为1200W/m²时的输出功率（假设为线性关系）。
23. 设计题（20分）
为一个小型家庭设计一套光伏系统，要求每天能提供5度电的电能，请确定所需太阳电池组件的数量、方阵的连接方式、逆变器的规格，并说明设计依据。（已知当地平均日照时间为6小时，太阳电池组件的额定功率为250W，逆变器效率为90%）
24. 材料分析题（20分）
材料：随着全球对清洁能源的需求不断增加，光伏系统作为一种可持续的能源解决方案得到了广泛应用。然而，光伏系统的性能受到多种因素的影响，如光照强度、温度、阴影等。在实际应用中，需要综合考虑这些因素，以优化光伏系统的设计和性能。
问题：根据上述材料，分析在光伏系统设计中如何考虑光照强度、温度和阴影等因素对系统性能的影响。

答案：1. B 2. D 3. C 4. A 5. A 6. A 7. C 8. D 9. D 10. A 11. A 12. C 13. A 14. C 15. A 16. A 17. D 18. A 19. B 20. A
21. （1）光伏系统基本组成部分包括太阳电池组件，其作用是将光能转换为电能；方阵支架，用于支撑太阳电池组件；逆变器，将直流电转换为交流电；储能装置，储存多余电能；控制器，控制整个系统的运行。（2）影响太阳电池效率的主要因素有电池材料特性、光照强度、温度、串联电阻和并联电阻等。
22. 经分析可得该光伏系统输出功率与光照强度基本呈线性关系。设输出功率P与光照强度I的关系为P = kI + b，将I = 500，P = 100和I = 800，P = 160代入可得：100 = 500k + b，160 = 800k + b，解得k = 0.2，b = 0。所以关系为P = 0.2I。当光照强度为1200W/m²时，输出功率P = 0.2×1200 = 240W。
23. 每天所需电能5度，换算为瓦时为5×1000 = 5000瓦时。当地平均日照6小时，太阳电池组件额定功率250W，每天每组件发电量为250×6 = 1500瓦时。则所需组件数量为5000÷1500≈3.33，取4块。方阵采用串联方式可提高电压，4块组件串联。逆变器规格：考虑到系统总功率为250×4 = 1000W，逆变器效率90%，则逆变器额定功率应不小于1000÷90%≈1111W，可选择1500W逆变器。依据是根据能量需求、日照时间、组件功率及逆变器效率来确定各部件规格和连接方式。
24. 光照强度直接影响太阳电池的发电功率，光照越强，功率越高，设计时要根据当地光照强度分布选择合适组件和安装方式。温度升高会使电池效率降低，设计时要考虑散热措施或选用耐高温组件。阴影会导致电池局部或整体功率下降，设计时要避免组件被遮挡，合理规划布局，若无法避免，可采用旁路二极管减少影响。
