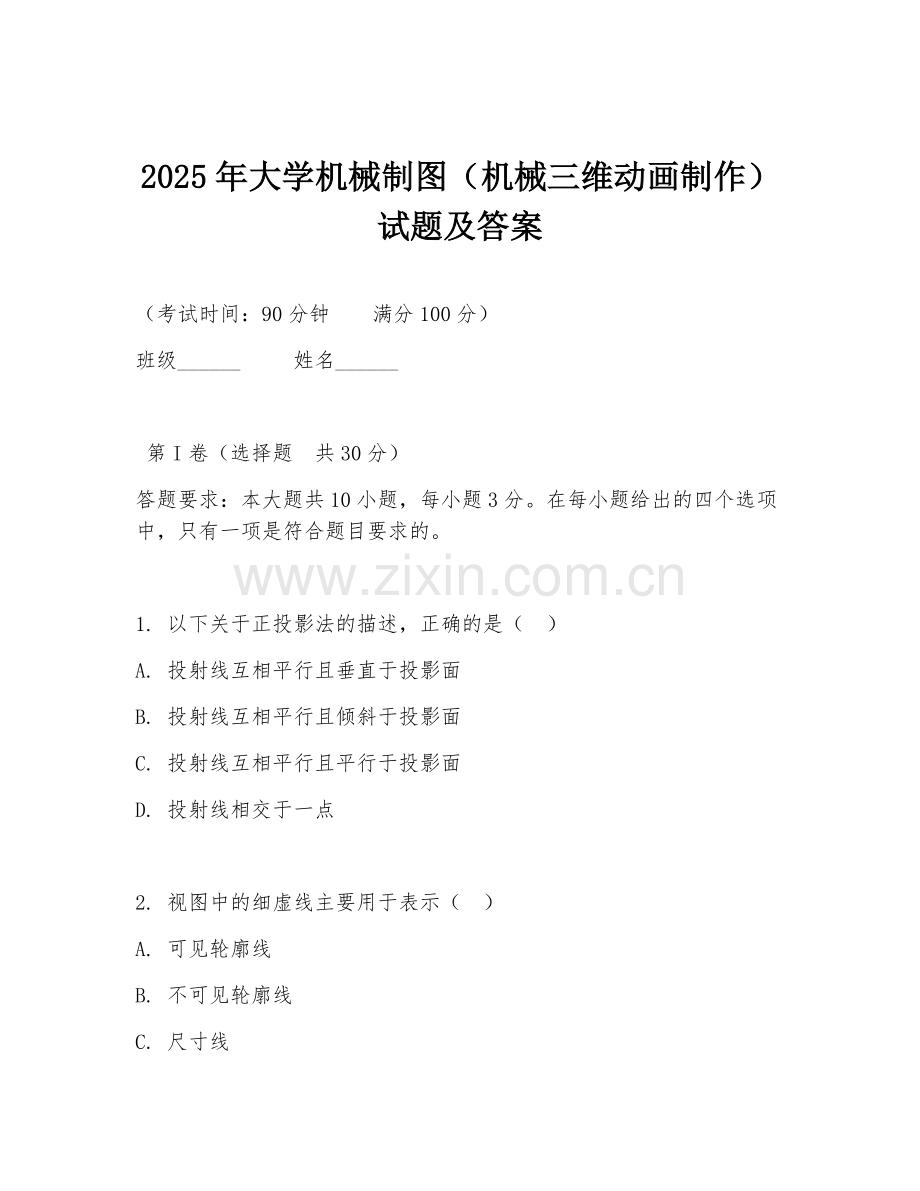

2025年大学机械制图（机械三维动画制作）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下关于正投影法的描述，正确的是（ ）
A. 投射线互相平行且垂直于投影面
B. 投射线互相平行且倾斜于投影面
C. 投射线互相平行且平行于投影面
D. 投射线相交于一点

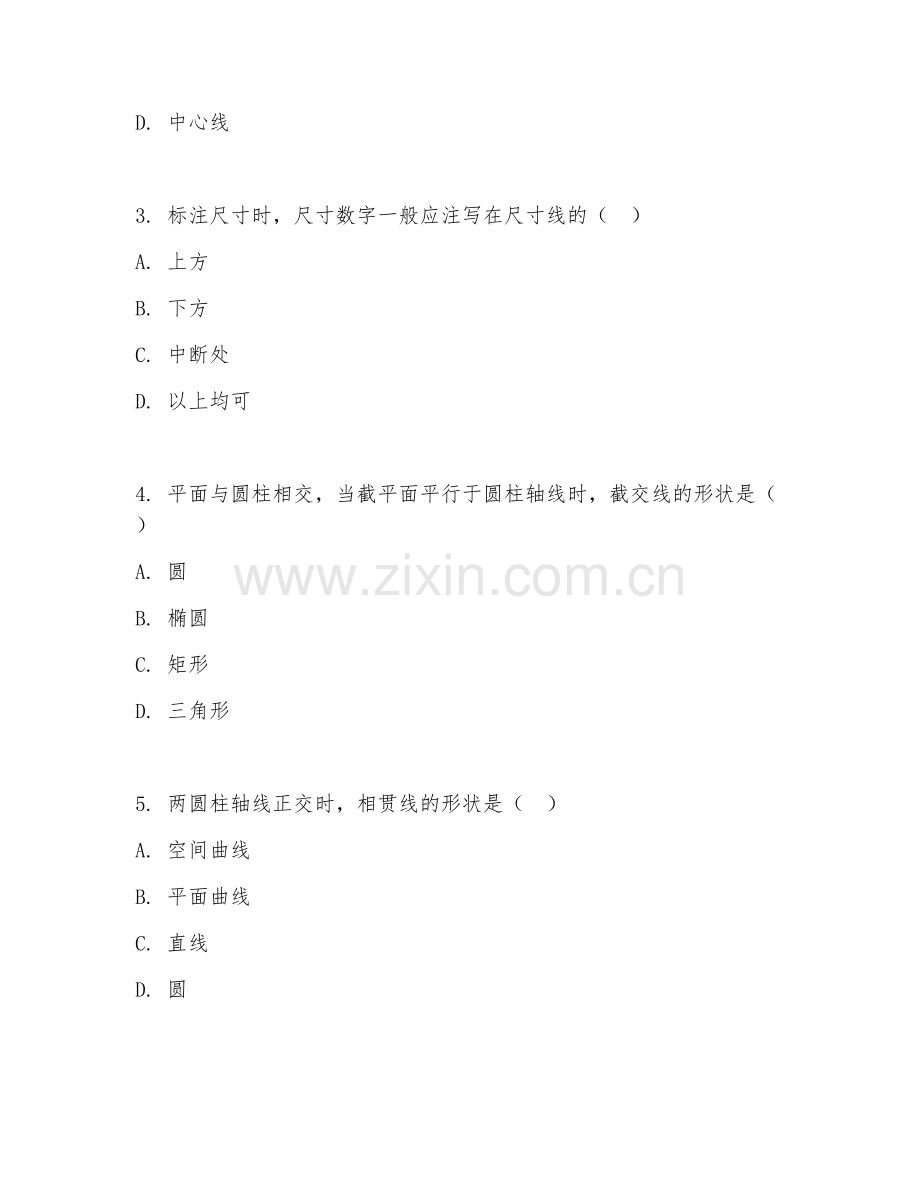

2. 视图中的细虚线主要用于表示（ ）
A. 可见轮廓线
B. 不可见轮廓线
C. 尺寸线
D. 中心线

3. 标注尺寸时，尺寸数字一般应注写在尺寸线的（ ）
A. 上方
B. 下方
C. 中断处
D. 以上均可

4. 平面与圆柱相交，当截平面平行于圆柱轴线时，截交线的形状是（ ）
A. 圆
B. 椭圆
C. 矩形
D. 三角形

5. 两圆柱轴线正交时，相贯线的形状是（ ）
A. 空间曲线
B. 平面曲线
C. 直线
D. 圆

6. 以下哪种视图不属于基本视图（ ）
A. 主视图
B. 俯视图
C. 仰视图
D. 剖视图

7. 局部剖视图中，波浪线（ ）
A. 可以超出物体轮廓线
B. 不能超出物体轮廓线
C. 可以与物体轮廓线重合
D. 以上都不对

8. 标注角度尺寸时，尺寸数字应（ ）
A. 水平书写
B. 垂直书写
C. 倾斜书写
D. 随意书写

9. 机件的真实大小应以图样上所注的（ ）为依据，与图形的大小及绘图的准确度无关。
A. 尺寸数值
B. 比例
C. 图形大小
D. 线条粗细

10. 螺纹的牙顶用（ ）表示。
A. 粗实线
B. 细实线
C. 虚线
D. 点划线

第II卷（非选择题 共70分）

二、填空题（本大题共5小题，每小题4分，共20分）
1. 视图分为基本视图、______、局部视图和斜视图。
2. 尺寸标注由尺寸线、______、尺寸数字和尺寸终端组成。
3. 圆柱齿轮的轮齿部分按规定画法，齿顶圆用______绘制。
4. 平面立体的截交线是由______或直线所围成的平面图形。
5. 组合体的组合形式有叠加、______和综合。

三、判断题（本大题共5小题，每小题2分，共10分）
1. 投影法分为中心投影法和平行投影法，机械制图中常用平行投影法。（ ）
2. 尺寸公差是指允许尺寸的变动量，尺寸公差越大，尺寸精度越高。（ ）
3. 移出断面图的轮廓线用粗实线绘制，重合断面图的轮廓线用细实线绘制。（ ）
4. 绘制剖视图时，剖切平面应尽量通过机件的对称平面或轴线。（ ）
5. 齿轮的模数越大，轮齿越大，承载能力越强。（ ）

四、简答题（本大题共2小题，每小题15分，共30分）
材料：在机械设计中，经常会遇到各种形状的零件，如轴类零件需要准确表达其尺寸、形状和位置关系。
1. 简述标注尺寸的基本规则。
2. 说明绘制轴类零件视图时应注意的要点。

五、绘图题（本大题共10分）
材料：画出一个简单的带轮零件的主视图、俯视图和左视图，并标注尺寸。要求视图表达清晰，尺寸标注准确。

答案：一、1. A 2. B 3. D 4. C 5. A 6. D 7. B 8. A 9. A 10. A 二、1. 向视图 2. 尺寸界线 3. 粗实线 4. 平面多边形 5. 切割 三、1. √ 2. × 3. √ 4. √ 5. √ 四、1. 标注尺寸的基本规则：机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关；尺寸单位为毫米时，不需标注单位符号；尺寸数字应按规定的方向填写，水平方向尺寸字头朝上，垂直方向尺寸字头朝左，倾斜方向尺寸字头有向上趋势；尺寸线应与所标注的线段平行，尺寸界线应与尺寸线垂直并超出尺寸终端。2. 绘制轴类零件视图时应注意：轴类零件一般按加工位置选择主视图，将轴线水平放置；视图中应清晰表达轴上各段的直径、长度以及键槽、退刀槽等结构；尺寸标注要准确，包括各段直径、长度尺寸以及定位尺寸等；对于有配合要求的尺寸，要标注尺寸公差。 五、绘图略（需按照题目要求准确绘制带轮零件视图并标注尺寸）
