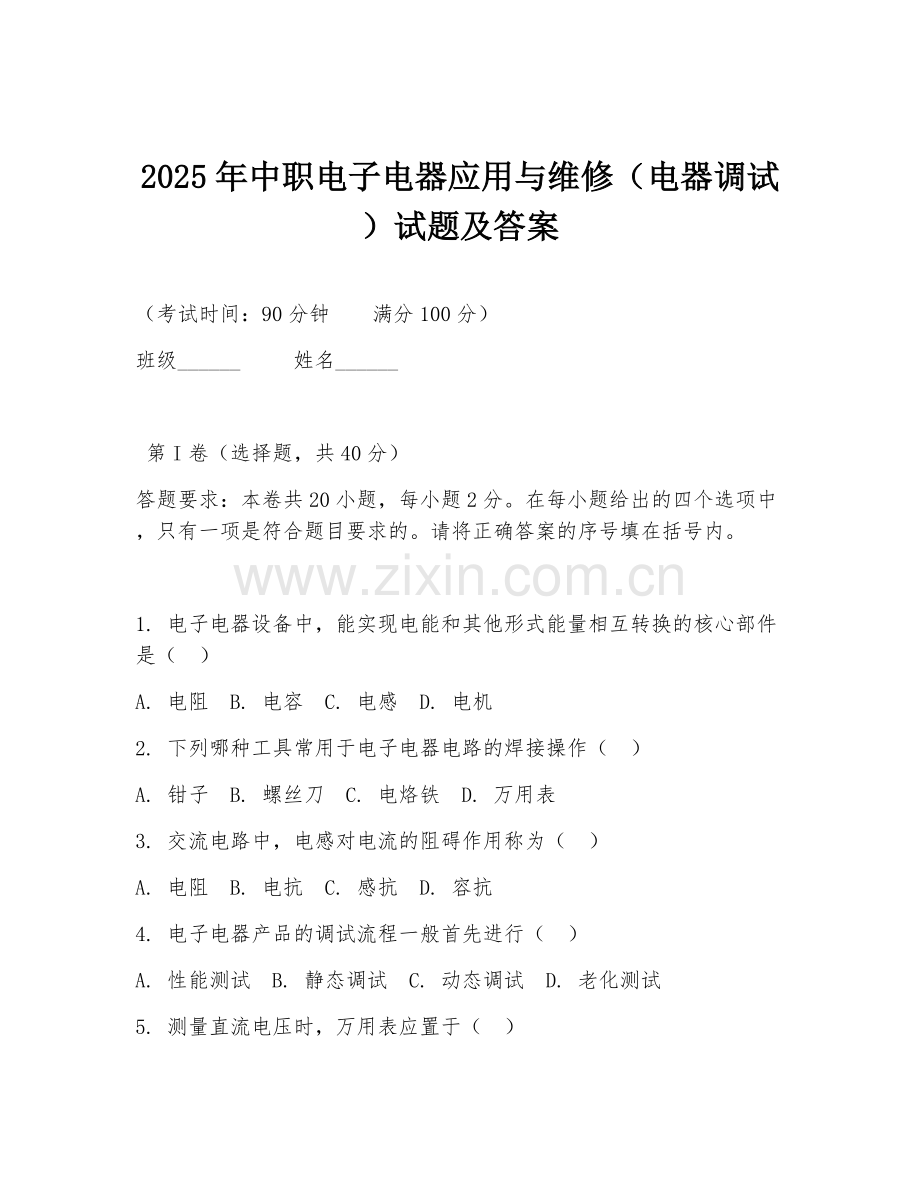

2025年中职电子电器应用与维修（电器调试）试题及答案.doc

2025年中职电子电器应用与维修（电器调试）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 电子电器设备中，能实现电能和其他形式能量相互转换的核心部件是（ ）
A. 电阻 B. 电容 C. 电感 D. 电机
2. 下列哪种工具常用于电子电器电路的焊接操作（ ）
A. 钳子 B. 螺丝刀 C. 电烙铁 D. 万用表
3. 交流电路中，电感对电流的阻碍作用称为（ ）
A. 电阻 B. 电抗 C. 感抗 D. 容抗
4. 电子电器产品的调试流程一般首先进行（ ）
A. 性能测试 B. 静态调试 C. 动态调试 D. 老化测试
5. 测量直流电压时，万用表应置于（ ）
A. 直流电压档 B. 交流电压档 C. 直流电流档 D. 电阻档
6. 三极管处于放大状态时，其发射结和集电结的偏置情况是（ ）
A. 发射结正偏，集电结正偏 B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏 D. 发射结反偏，集电结反偏
7. 下列哪种电路可实现信号的放大功能（ ）
A. 整流电路 B. 滤波电路 C. 放大电路 D. 振荡电路
8. 电子电器设备的接地主要目的是（ ）
A. 美观 B. 防止静电 C. 提高设备性能 D. 保障安全
9. 示波器可以用来观察电信号的（ ）
A. 波形 B. 频率 C. 幅度 D. 以上都是
10. 数字电路中，最基本的逻辑门是（ ）
A. 与门 B. 或门 C. 非门 D. 以上都是
11. 电容的基本单位是（ ）
A. 欧姆 B. 伏特 C. 法拉 D. 安培
12. 变压器的工作原理是基于（ ）
A. 电磁感应 B. 电流的热效应 C. 电流的磁效应 D. 光电效应
13. 调试电子电器设备时，发现某元件温度过高，可能的原因是（ ）
A. 元件损坏 B. 电路短路 C. 工作电流过大 D. 以上都有可能
14. 下列哪种材料可用于制作电阻器（ ）
A. 铜 B. 铝 C. 碳膜 D. 硅
15. 电子电器产品的外壳一般采用（ ）材料，以保障安全。
A. 导电 B. 绝缘 C. 磁性 D. 半导体
16. 测量交流电流时，万用表应置于（ ）
A. 直流电流档 B. 交流电流档 C. 直流电压档 D. 电阻档
17. 集成运算放大器的输入级通常采用（ ）电路。
A. 共发射极 B. 共集电极 C. 差分放大 D. 功率放大
18. 下列哪种电路可将交流电转换为直流电（ ）
A. 整流电路 B. 滤波电路 C. 放大电路 D. 振荡电路
19. 电子电器设备的调试环境要求温度一般在（ ）
A. 0℃ - 10℃ B. 10℃ - 35℃ C. 35℃ - 50℃ D. 50℃ - 60℃
20. 调试过程中，若发现电路输出信号异常，首先应检查（ ）
A. 电源 B. 输入信号 C. 元件连接 D. 以上都是

第II卷（非选择题部分，共60分）
21. 简答题（共20分，每题5分）
- 简述电子电器设备调试的基本步骤。
- 说明电容在电路中的作用。
- 解释三极管的三种工作状态。
- 简述万用表测量电阻的方法。
22. 分析题（共15分）
- 分析一个简单的串联电路中，电阻增大时，电流和电压的变化情况。
- 给出一个包含三极管的放大电路，分析三极管各极电压和电流的关系，以及如何调整电路参数来提高放大倍数。
23. 故障排除题（共15分）
- 一台电子电器设备在运行过程中突然停止工作，经检查发现电源指示灯不亮，用万用表测量电源插头两端无电压，请分析可能的故障原因并提出排除方法。
- 某电子电路在调试时，输出信号不稳定，时而正常时而异常，请分析可能导致这种情况的故障点，并说明如何进行排查。
24. 综合应用题（共10分）
材料：设计一个简单的音频放大电路，要求能将输入的微弱音频信号放大到一定强度，驱动扬声器发声。已知有三极管、电阻、电容、电源等元件可供使用。
- 画出该音频放大电路的原理图，并标注各元件名称。
- 简述该电路的工作原理。
25. 设计题（共10分）
材料：现有一个电子控制装置，需要设计一个简单有效的保护电路，防止其在异常情况下损坏。该装置工作电压为直流12V，工作电流在正常情况下为50mA - 100mA，但在异常情况下可能会瞬间增大到500mA以上。
- 设计一个保护电路，画出原理图并说明各元件的作用。
- 简述该保护电路如何实现对电子控制装置的保护。

答案：1.D 2.C 3.C 4.B 5.A 6.B 7.C 8.D 9.D 10.D 11.C 12.A 13.D 14.C 15.B 16.B 17.C 18.A 19.B 20.D 21.调试基本步骤：先进行外观检查，再进行静态调试，包括测量各点电压、电阻等参数，接着进行动态调试，观察电路工作状态和性能指标，最后进行性能测试和老化测试。电容作用：耦合、旁路、滤波、储能等。三极管三种工作状态：放大状态（发射结正偏，集电结反偏）、截止状态（发射结和集电结均反偏）、饱和状态（发射结和集电结均正偏）。万用表测量电阻方法：将万用表置于电阻档，选择合适量程，两表笔分别接电阻两端测量。22.串联电路中电阻增大，根据欧姆定律I = U/R，电压不变时电流减小；电阻两端电压U = IR，电流减小，电阻增大，所以电阻两端电压增大。三极管放大电路中，基极电流控制集电极电流，发射极电压相对稳定。调整电路参数提高放大倍数方法：增大集电极电阻、减小基极电阻等。23.电源指示灯不亮且插头两端无电压，可能原因：电源插头损坏、保险丝熔断、电源线断路、电源开关故障等。排除方法：检查插头是否完好，更换保险丝，检查电源线是否导通，检查电源开关是否正常。输出信号不稳定故障点可能：元件虚焊、电源不稳定、输入信号有干扰等。排查方法：检查元件焊接情况，测量电源电压稳定性，检查输入信号源及屏蔽情况。24.原理图：输入音频信号经电容耦合到三极管基极，三极管放大后经电容耦合到扬声器。工作原理：输入音频信号使三极管基极电流变化，集电极电流随之变化，通过扬声器将变化电流转换为声音。25.原理图：在电源与电子控制装置之间串联一个保险丝和一个限流电阻。保险丝作用是在电流过大时熔断保护电路；限流电阻限制异常时电流大小。保护电路通过保险丝在电流瞬间增大到500mA以上时熔断切断电路，限流电阻限制正常工作电流在合适范围，实现保护电子控制装置。
