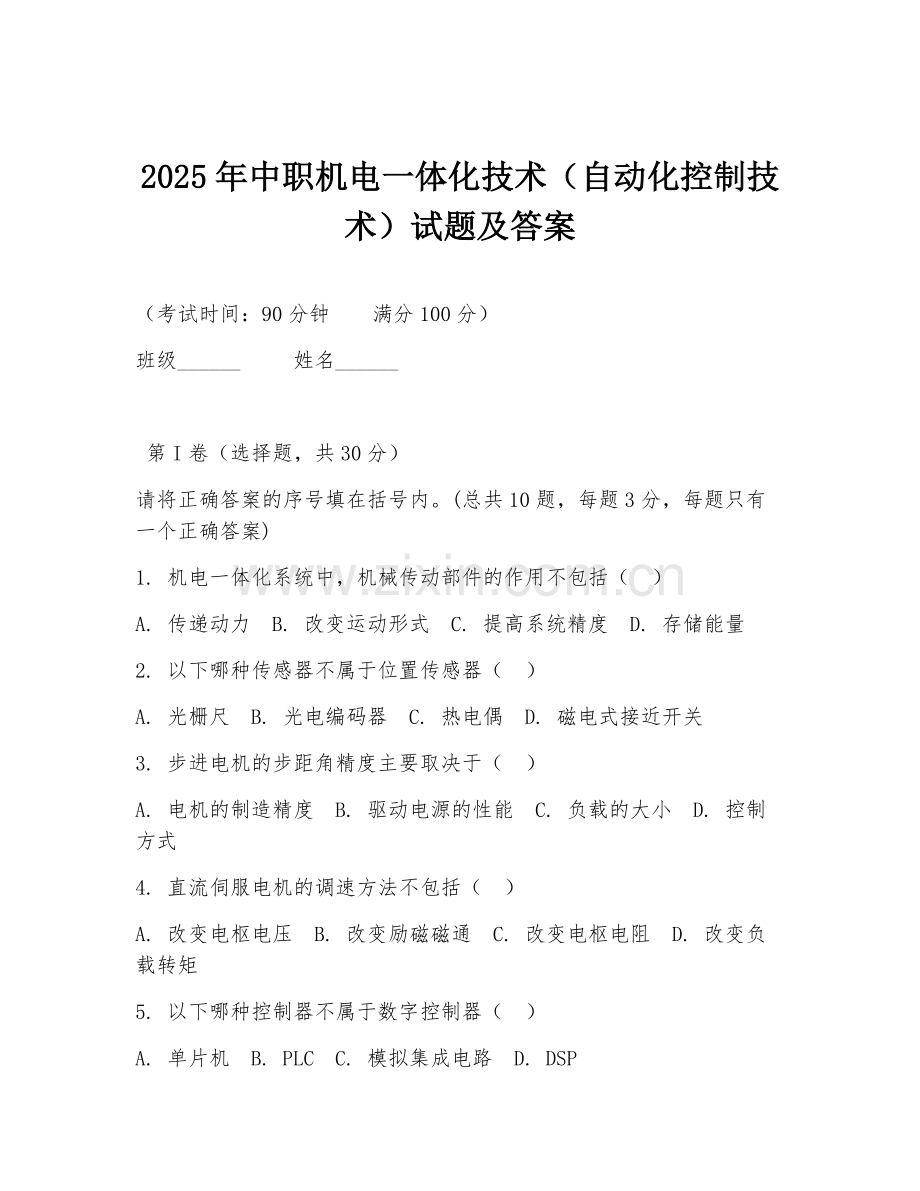

2025年中职机电一体化技术（自动化控制技术）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
请将正确答案的序号填在括号内。(总共10题，每题3分，每题只有一个正确答案)
1. 机电一体化系统中，机械传动部件的作用不包括（ ）
A. 传递动力 B. 改变运动形式 C. 提高系统精度 D. 存储能量
2. 以下哪种传感器不属于位置传感器（ ）
A. 光栅尺 B. 光电编码器 C. 热电偶 D. 磁电式接近开关
3. 步进电机的步距角精度主要取决于（ ）
A. 电机的制造精度 B. 驱动电源的性能 C. 负载的大小 D. 控制方式
4. 直流伺服电机的调速方法不包括（ ）
A. 改变电枢电压 B. 改变励磁磁通 C. 改变电枢电阻 D. 改变负载转矩
5. 以下哪种控制器不属于数字控制器（ ）
A. 单片机 B. PLC C. 模拟集成电路 D. DSP

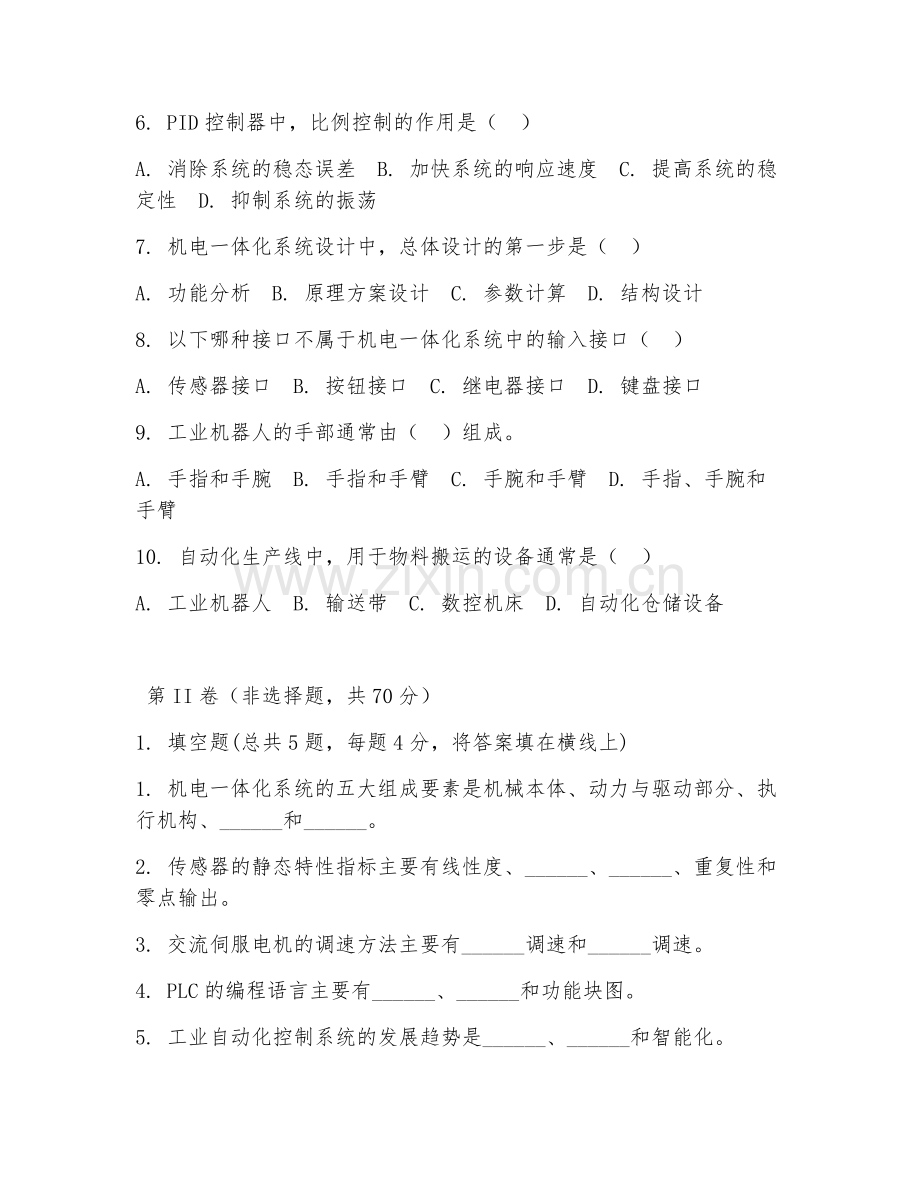

6. PID控制器中，比例控制的作用是（ ）
A. 消除系统的稳态误差 B. 加快系统的响应速度 C. 提高系统的稳定性 D. 抑制系统的振荡
7. 机电一体化系统设计中，总体设计的第一步是（ ）
A. 功能分析 B. 原理方案设计 C. 参数计算 D. 结构设计
8. 以下哪种接口不属于机电一体化系统中的输入接口（ ）
A. 传感器接口 B. 按钮接口 C. 继电器接口 D. 键盘接口
9. 工业机器人的手部通常由（ ）组成。
A. 手指和手腕 B. 手指和手臂 C. 手腕和手臂 D. 手指、手腕和手臂
10. 自动化生产线中，用于物料搬运的设备通常是（ ）
A. 工业机器人 B. 输送带 C. 数控机床 D. 自动化仓储设备

第II卷（非选择题，共70分）
1. 填空题(总共5题，每题4分，将答案填在横线上)
1. 机电一体化系统的五大组成要素是机械本体、动力与驱动部分、执行机构、______和______。
2. 传感器的静态特性指标主要有线性度、______、______、重复性和零点输出。
3. 交流伺服电机的调速方法主要有______调速和______调速。
4. PLC的编程语言主要有______、______和功能块图。
5. 工业自动化控制系统的发展趋势是______、______和智能化。
2. 简答题(总共3题，每题10分)
1. 简述机电一体化系统中机械传动部件的设计要求。
答：应满足传递动力准确可靠、具有足够的强度和刚度、减小摩擦和磨损、提高传动精度和效率、结构紧凑、便于安装和维护等要求。
2. 简述PID控制器的工作原理。
答：PID控制器是一种线性控制器，它根据给定值与实际输出值的偏差，通过比例、积分和微分三个环节的作用，调整控制量，使系统达到预期的控制效果。比例环节用于快速响应偏差，积分环节用于消除稳态误差，微分环节用于抑制系统的振荡。
3. 简述工业机器人编程的主要方法。
答：主要有示教编程、离线编程和自主编程。示教编程是通过手动操作机器人，记录其运动轨迹和动作，生成程序；离线编程是利用计算机软件在虚拟环境中编写机器人程序，然后下载到机器人控制器；自主编程是机器人通过自身的感知和决策能力，自主生成执行任务的程序。
3. 分析题(总共2题，每题15分)
1. 某机电一体化系统采用直流伺服电机驱动，已知电机的额定功率为500W，额定转速为1500r/min，额定转矩为3.18N·m。系统要求在0-1500r/min范围内实现调速，调速精度为±0.1%。请分析该系统应采用哪种调速方法，并说明理由。
答：该系统应采用改变电枢电压的调速方法。因为直流伺服电机改变电枢电压调速范围宽、调速平滑性好、能满足系统在0-1500r/min范围内调速且调速精度为±0.1%的要求，改变电枢电阻调速会增加能耗且调速范围有限，改变励磁磁通调速会影响电机的机械特性，故采用改变电枢电压调速方法较为合适。
2. 如图所示为一个简单的温度控制系统，采用PID控制器控制加热炉的温度。请分析该系统中PID控制器各环节的作用，并说明系统如何实现对温度的精确控制。
答：比例环节作用是根据温度偏差快速调整加热功率，使温度尽快接近设定值；积分环节用于消除稳态误差，当温度有偏差时，积分作用不断累积偏差信号并调整加热功率，直到温度达到设定值；微分环节抑制温度变化时的振荡，根据温度变化率调整加热功率。系统通过传感器检测温度并反馈给PID控制器，控制器根据偏差计算控制量，调节加热炉的加热功率，从而实现对温度的精确控制。
4. 设计题(1题，20分)
设计一个基于PLC的三相异步电动机正反转控制系统，要求具有过载保护和短路保护功能。请画出控制系统的电气原理图，并编写PLC梯形图程序。
电气原理图：主电路中，三相电源经断路器后连接到交流接触器KM1和KM2的主触头，KM1主触头闭合时电机正转连接，KM2主触头闭合时电机反转连接，热继电器FR用于过载保护，熔断器FU用于短路保护。控制电路中，按钮SB1、SB2分别用于正反转控制，SB3用于停止，交流接触器线圈KM1、KM2分别控制正反转，中间继电器KA用于控制自保，PLC输出信号控制KM1、KM2、KA。
梯形图程序：
LD X0
OR Y0
ANI X2
ANI X3
OUT Y0
LD X1
OR Y1
ANI X2
ANI X3
OUT Y1
LD X2
RST Y0
RST Y1
OUT M0
LD M0
ANI X3
OUT T0 K100
LD T0
OUT Y2
LD X3
RST Y0
RST Y1
RST Y2
END

答案：
1. D
2. C
3. A
4. D
5. C
6. B
7. A
8. C
9. A
10. B
1. 传感器、接口与控制系统
2. 灵敏度、迟滞
3. 变频、变极
4. 梯形图、指令表
5. 网络化、集成化
1. 略
2. 略
3. 略
4. 略
5. 略
1. 略
2. 略
1. 略
2. 略
