2025年中职工业自动化仪表及应用（仪表安装）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 工业自动化仪表安装中，对于温度传感器的安装，以下说法正确的是
A. 应安装在介质流速较大的地方
B. 可随意安装在管道的任意位置
C. 要安装在能准确反映被测介质温度的地方
D. 安装位置对测量结果无影响
2. 压力仪表安装时，导压管的敷设原则不包括
A. 尽量短
B. 尽量减少弯曲
C. 可以有较多分支

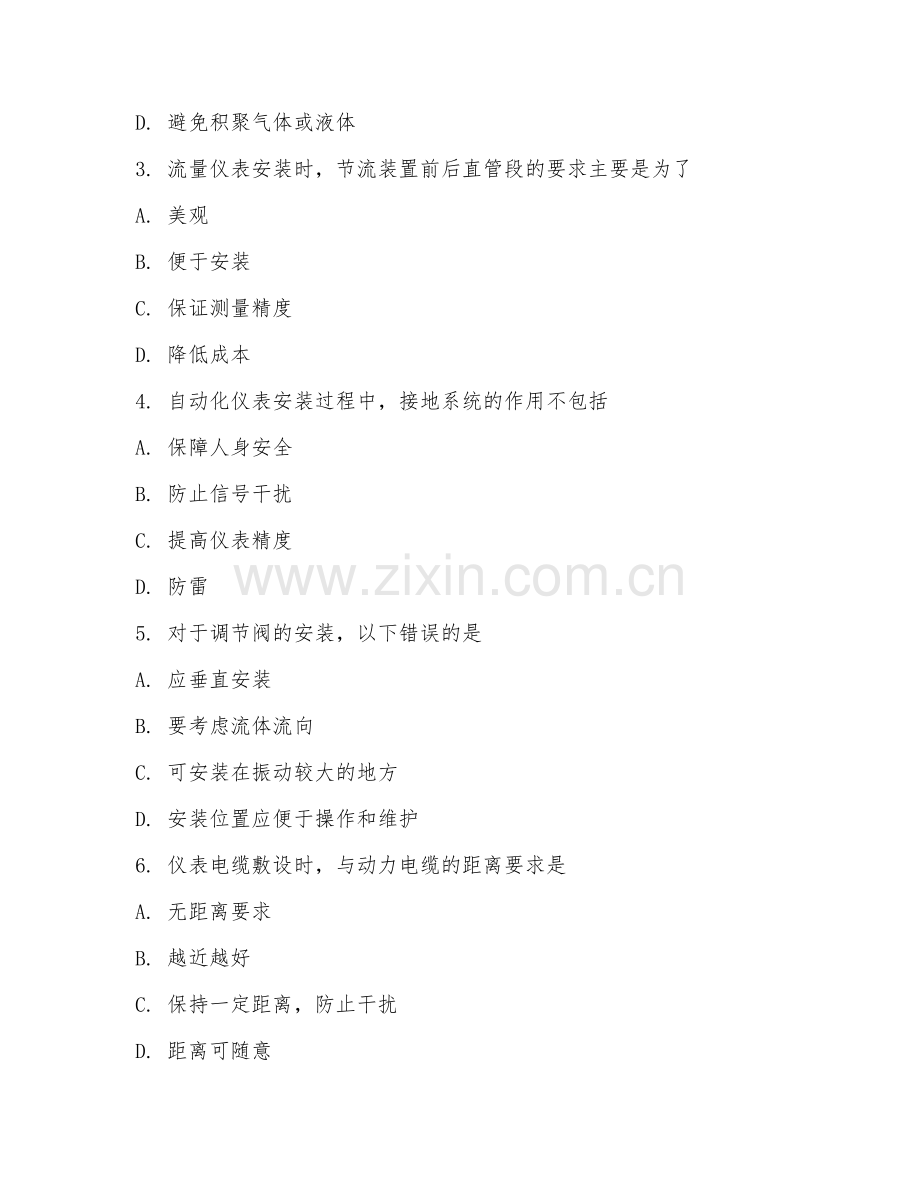

D. 避免积聚气体或液体
3. 流量仪表安装时，节流装置前后直管段的要求主要是为了
A. 美观
B. 便于安装
C. 保证测量精度
D. 降低成本
4. 自动化仪表安装过程中，接地系统的作用不包括
A. 保障人身安全
B. 防止信号干扰
C. 提高仪表精度
D. 防雷
5. 对于调节阀的安装，以下错误的是
A. 应垂直安装
B. 要考虑流体流向
C. 可安装在振动较大的地方
D. 安装位置应便于操作和维护
6. 仪表电缆敷设时，与动力电缆的距离要求是
A. 无距离要求
B. 越近越好
C. 保持一定距离，防止干扰
D. 距离可随意
7. 工业自动化仪表安装前，对仪表设备的检查内容不包括
A. 外观是否完好
B. 精度是否符合要求
C. 品牌是否知名
D. 附件是否齐全
8. 在管道上安装液位仪表时，应安装在
A. 管道最高点
B. 管道最低点
C. 能准确反映液位的合适位置
D. 管道中间位置
9. 自动化仪表安装工程中，施工顺序一般是
A. 先安装设备，再敷设电缆
B. 先敷设电缆，再安装设备
C. 设备和电缆安装无先后顺序
D. 同时进行设备和电缆安装
10. 仪表安装过程中，对于支架的安装要求是
A. 可随意安装
B. 保证牢固可靠，满足仪表安装和运行要求
C. 只要能支撑就行，无其他要求
D. 安装高度无要求

第II卷（非选择题，共70分）

二、填空题（共20分）
答题要求：本大题共10空，每空2分。请将正确答案填写在相应的横线上。

11. 工业自动化仪表安装中，温度传感器安装时要注意与被测介质良好接触，以确保测量的______。
12. 压力仪表安装时，导压管水平敷设时要有一定的坡度，主要目的是防止______。
13. 流量仪表安装过程中，节流装置的安装位置应严格按照______要求确定。
14. 自动化仪表接地系统分为工作接地、保护接地和______。
15. 调节阀安装时，要注意调节阀的______应与管道内流体流向一致。
16. 仪表电缆敷设时，不同电压等级的电缆应______敷设。
17. 工业自动化仪表安装前，应对安装现场的______等条件进行检查。
18. 在安装液位仪表时，要根据液位的测量范围选择合适的______。
19. 自动化仪表安装工程中，施工人员应具备相应的______和技能。
20. 仪表支架安装时，其间距应根据仪表的______等因素合理确定。

三、判断题（共10分）
答题要求：本大题共10小题，每小题1分。判断下列说法的正误，正确的打“√”，错误的打“×”。

21. 工业自动化仪表安装时，温度传感器安装位置不当会影响测量精度。（ ）
22. 压力仪表安装时，导压管可以不用考虑密封性。（ ）
23. 流量仪表安装时，节流装置安装位置偏差对测量结果无影响。（ ）
24. 自动化仪表接地系统中，工作接地和保护接地可以共用。（ ）
25. 调节阀安装时，阀门前后不需要有一定的直管段。（ ）
26. 仪表电缆敷设时，电缆可以随意弯曲，不受限制。（ ）
27. 工业自动化仪表安装前，不需要对仪表设备进行调试。（ ）
28. 在管道上安装液位仪表时，安装高度没有严格要求。（ ）
29. 自动化仪表安装工程中，施工安全是重要环节之一。（ ）
30. 仪表支架安装时，只要能支撑仪表，材质可以随意选择。（ ）

四、简答题（共20分）
答题要求：本大题共2小题，每小题10分。请简要回答问题。

材料：在工业自动化仪表安装项目中，有一个温度控制系统需要安装温度传感器。

31. 请简述温度传感器安装的要点及注意事项。
32. 若该温度控制系统出现测量误差较大的情况，从温度传感器安装方面可能有哪些原因？

五、案例分析题（共20分）
答题要求：本大题共1小题，20分。请根据所给案例进行分析。

材料：某工厂进行自动化仪表安装工程，在安装流量仪表时，施工人员按照自己的经验进行安装，未严格按照设计要求和规范操作。安装完成后，发现流量测量值与实际值偏差较大，影响了生产过程的控制。

33. 请分析该案例中流量仪表安装出现问题的原因。
34. 针对该问题，提出相应的解决措施和改进建议。

答案：
第I卷：1.C 2.C 3.C 4.C 5.C 6.C 7.C 8.C 9.A 10.B
第II卷：11.准确性 12 .积液 13.设计 14.防雷接地 15.箭头方向 16.分层 17.环境 18.安装方式 19.知识 20.尺寸和重量
第III卷：21.√ 22.× 23.× 24.× 25.× 26.× 27.× 28.× 29.√ 30.×
第IV卷：31.要点：安装位置要能准确反映被测介质温度，应安装在介质流速稳定、无涡流的地方。注意事项：与管道或设备良好接触，保证密封性，避免安装在振动大、有强电磁干扰处。32.可能原因：安装位置不当，未在合适的流速稳定区域；与被测介质接触不良；周围存在干扰源影响测量。
第V卷：33.原因：施工人员未严格按设计要求和规范操作，凭经验安装，可能导致节流装置安装位置不准确，前后直管段不符合要求，影响流量测量精度。34.解决措施：重新按照规范要求确定流量仪表安装位置，确保节流装置及前后直管段符合标准。改进建议：加强施工人员培训，提高其对规范的认识和操作技能，施工过程中严格监督，确保安装符合要求。
