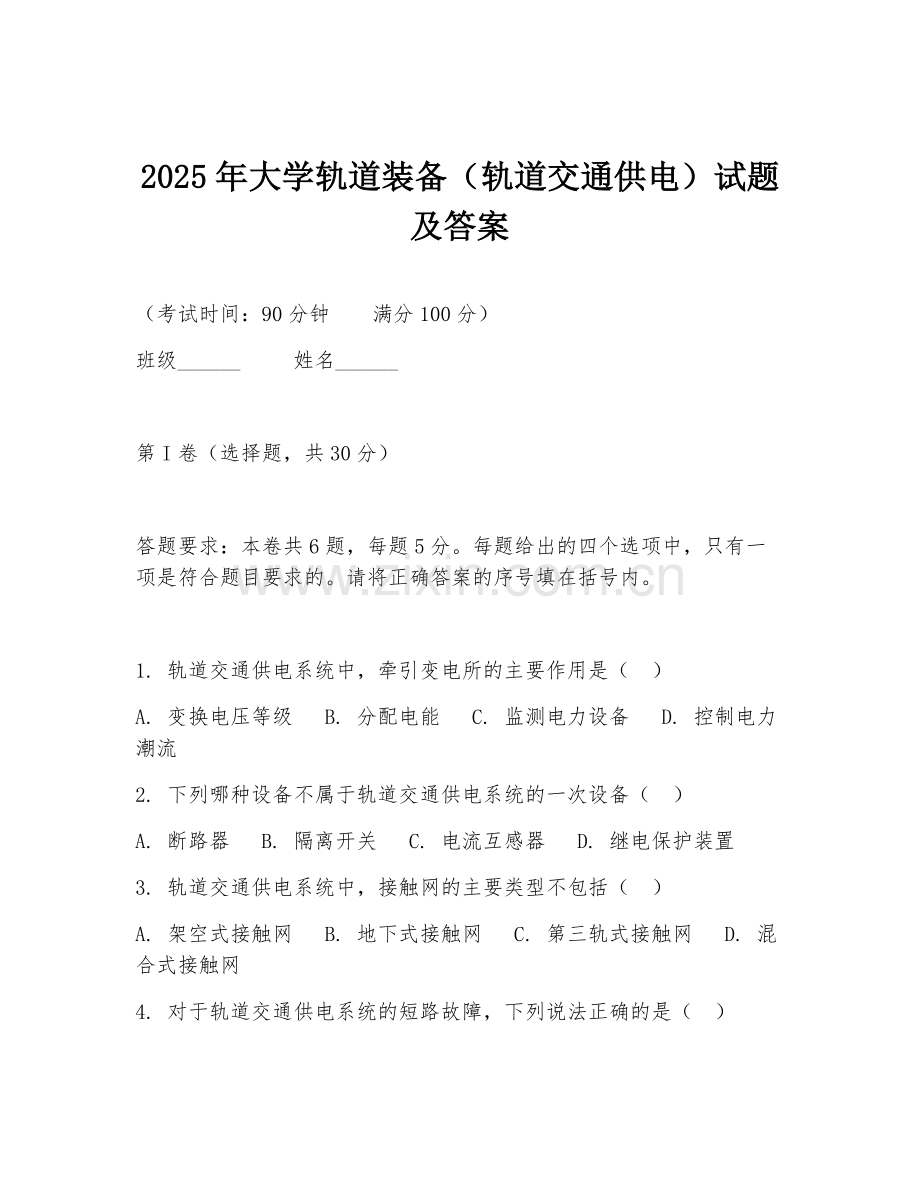

2025年大学轨道装备（轨道交通供电）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）

答题要求：本卷共6题，每题5分。每题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 轨道交通供电系统中，牵引变电所的主要作用是（ ）
A. 变换电压等级 B. 分配电能 C. 监测电力设备 D. 控制电力潮流
2. 下列哪种设备不属于轨道交通供电系统的一次设备（ ）
A. 断路器 B. 隔离开关 C. 电流互感器 D. 继电保护装置
3. 轨道交通供电系统中，接触网的主要类型不包括（ ）
A. 架空式接触网 B. 地下式接触网 C. 第三轨式接触网 D. 混合式接触网
4. 对于轨道交通供电系统的短路故障，下列说法正确的是（ ）
A. 短路电流会使电气设备发热损坏 B. 短路故障只会影响局部供电 C. 短路时系统电压会升高 D. 短路故障不会对人身安全造成威胁
5. 轨道交通供电系统的无功补偿装置主要作用是（ ）
A. 提高功率因数 B. 降低电压 C. 增加线路损耗 D. 平衡三相负载
6. 下列关于轨道交通供电系统的接地系统说法错误的是（ ）
A. 工作接地是为了保证电气设备正常运行 B. 保护接地是为了防止人身触电事故 C. 防雷接地主要是为了防止雷电对设备的损坏 D. 接地电阻越大越好

第II卷（非选择题，共70分）

7. （10分）简述轨道交通供电系统的组成部分及其功能。

8. （15分）分析轨道交通供电系统中电压波动的原因及危害，并说明常用的调压措施。

9. （15分）在轨道交通供电系统中，如何进行电力设备的维护与检修以确保其安全可靠运行？

10. （15分）材料：某城市轨道交通线路在运行过程中，出现了接触网故障，导致部分列车晚点。经检查发现，接触网的某段导线出现了磨损和断裂。
问题：请分析接触网导线磨损和断裂可能的原因，并提出相应的预防措施。

11. （15分）材料：随着城市轨道交通的快速发展，供电系统的可靠性和安全性愈发重要。某新建轨道交通线路在设计阶段，对供电系统进行了全面规划和优化。
问题：结合材料，谈谈在轨道交通供电系统设计中应考虑哪些因素以提高其可靠性和安全性。

答案：1. A 2. D 3. D 4. A 5. A 6. D 7. 轨道交通供电系统主要由电源、变电设施、配电设施、输电设施和用电设备等组成。电源提供电能；变电设施变换电压等级；配电设施分配电能；输电设施传输电能至用电设备，用电设备如列车等消耗电能实现运行。 8. 电压波动原因有负荷变化、短路故障等。危害包括影响设备寿命、降低电能质量等。调压措施有改变发电机端电压、调节变压器分接头、采用无功补偿装置等。 9. 建立定期巡检制度，检查设备外观、运行参数等；按规定进行预防性试验；及时处理设备缺陷；做好设备维护记录；定期对设备进行清扫、紧固等保养工作。 10. 原因可能有：受电弓频繁摩擦、恶劣天气影响、导线材质问题等。预防措施：选用优质导线材料；优化受电弓设计和运行参数；加强对接触网的日常监测和维护；做好恶劣天气防护措施。 11. 应考虑电源可靠性、电压等级匹配、短路容量计算、设备选型与布局、保护装置设置、防雷接地措施、冗余设计、与其他系统的兼容性等因素，以确保供电系统能稳定、安全地为轨道交通服务。
