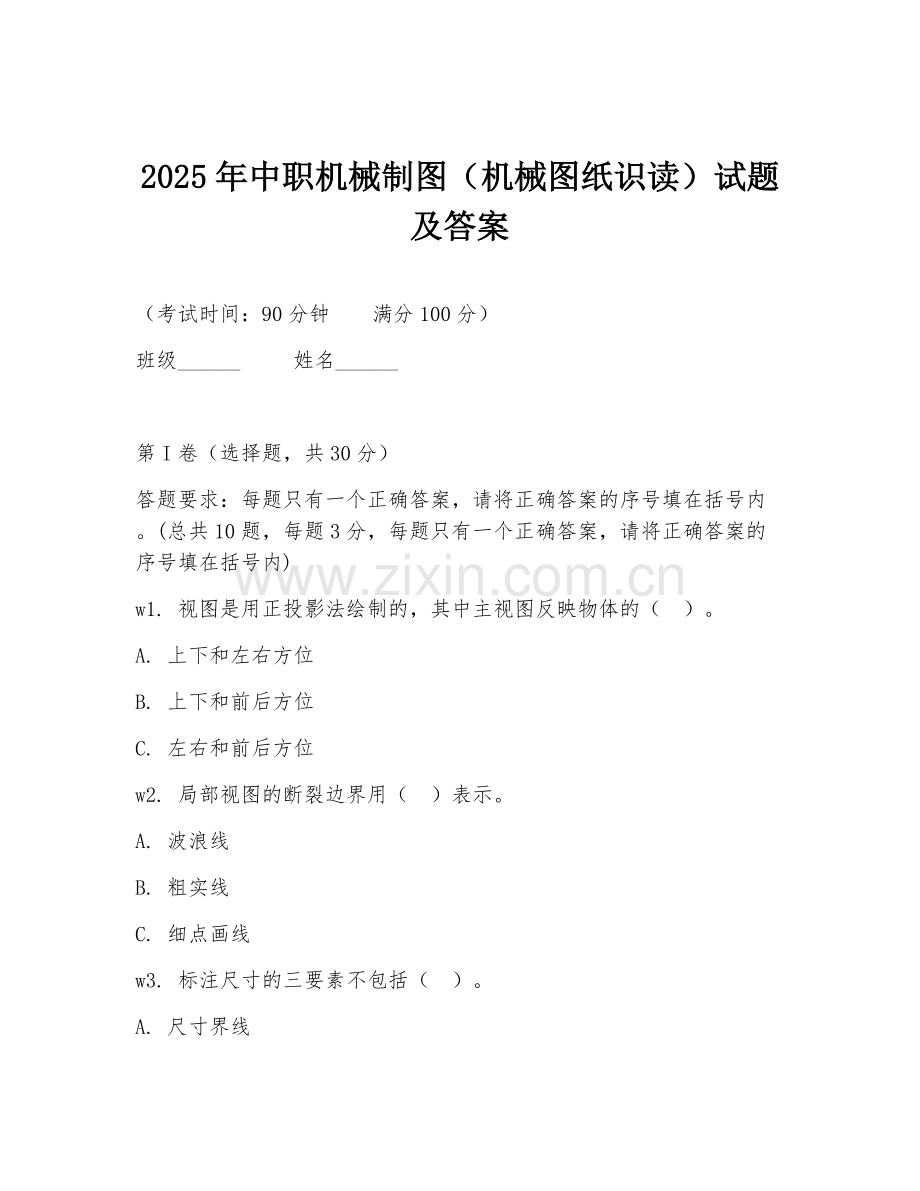

2025年中职机械制图（机械图纸识读）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分，每题只有一个正确答案，请将正确答案的序号填在括号内)
w1. 视图是用正投影法绘制的，其中主视图反映物体的（ ）。
A. 上下和左右方位
B. 上下和前后方位
C. 左右和前后方位
w2. 局部视图的断裂边界用（ ）表示。
A. 波浪线
B. 粗实线
C. 细点画线
w3. 标注尺寸的三要素不包括（ ）。
A. 尺寸界线
B. 尺寸线
C. 尺寸公差
w4. 螺纹的牙顶用（ ）表示。
A. 粗实线
B. 细实线
C. 虚线
w5. 齿轮的齿顶圆用（ ）表示。
A. 粗实线
B. 细实线
C. 点画线
w6. 装配图中相邻零件的剖面线方向应（ ）。
A. 一致
B. 相反
C. 任意
w7. 移出断面图的轮廓线用（ ）绘制。
A. 粗实线
B. 细实线
C. 虚线
w8. 重合断面图的轮廓线用（ ）绘制。
A. 粗实线
B. 细实线
C. 虚线
w9. 尺寸公差是指（ ）。
A. 尺寸的允许变动量
B. 尺寸的基本大小
C. 尺寸的偏差
w10. 表面粗糙度符号尖端（ ）从材料外指向表面。
A. 必须
B. 不能
C. 可以

第II卷（非选择题，共70分）
w11. （10分）简述视图的分类及各自的特点。
w12. （15分）标注下图中各尺寸（尺寸数值从图中量取，取整数）。

w13. （15分）读零件图，回答下列问题：
（1）该零件的名称是什么？
（2）主视图采用了什么表达方法？
（3）标注出图中尺寸为40的尺寸公差。

w14. （15分）读装配图，回答问题：
材料：
- 件1：HT200
- 件2：45
- 件3：Q235-A
- 件4：ZCuSn5Pb5Zn5
- 件5：45
- 件6：35
- 件7：HT200
- 件8：45
- 件9：65Mn
- 件10：45
- 件11：HT200
- 件12：45
- 件13：45
- 件14：45
- 件15：HT200
- 件16：45

（1）该装配图的名称是什么？
（2）件2的作用是什么？
（3）件4与件5之间是什么配合关系？

w15. （15分）根据所给视图，补画左视图中的漏线。

答案：
w1. A w2. A w3. C w4. A w5. A w6. B w7. A w8. B w9. A w10. A
w11. 视图分为基本视图（主视图、俯视图、左视图、右视图、仰视图、后视图）、向视图、局部视图和斜视图。基本视图能反映物体长、宽、高三个方向的形状；向视图是可自由配置位置的视图；局部视图是将物体的某一部分向基本投影面投射所得的视图；斜视图是物体向不平行于基本投影面的平面投射所得的视图。
w12. 略（需根据具体图形标注）
w13. （1）该零件名称需根据具体零件图确定。（2）主视图表达方法需看零件图确定。（3）尺寸公差需根据具体标注确定。
w14. （1）装配图名称需根据具体装配图确定。（2）件2作用需看装配图确定。（3）件4与件５配合关系需看装配图确定。
w15. 略（需根据具体视图补画）
