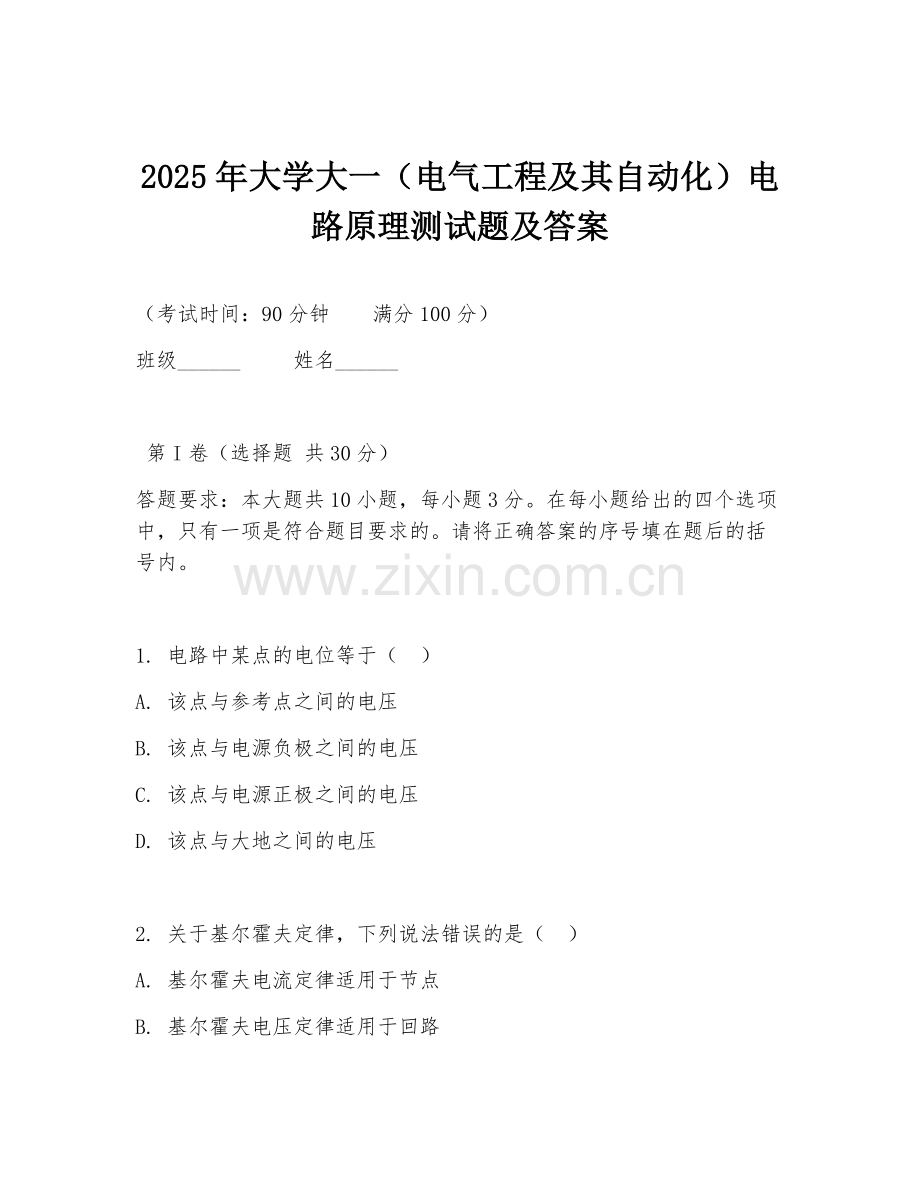

2025年大学大一（电气工程及其自动化）电路原理测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 电路中某点的电位等于（ ）
A. 该点与参考点之间的电压
B. 该点与电源负极之间的电压
C. 该点与电源正极之间的电压
D. 该点与大地之间的电压

2. 关于基尔霍夫定律，下列说法错误的是（ ）
A. 基尔霍夫电流定律适用于节点
B. 基尔霍夫电压定律适用于回路

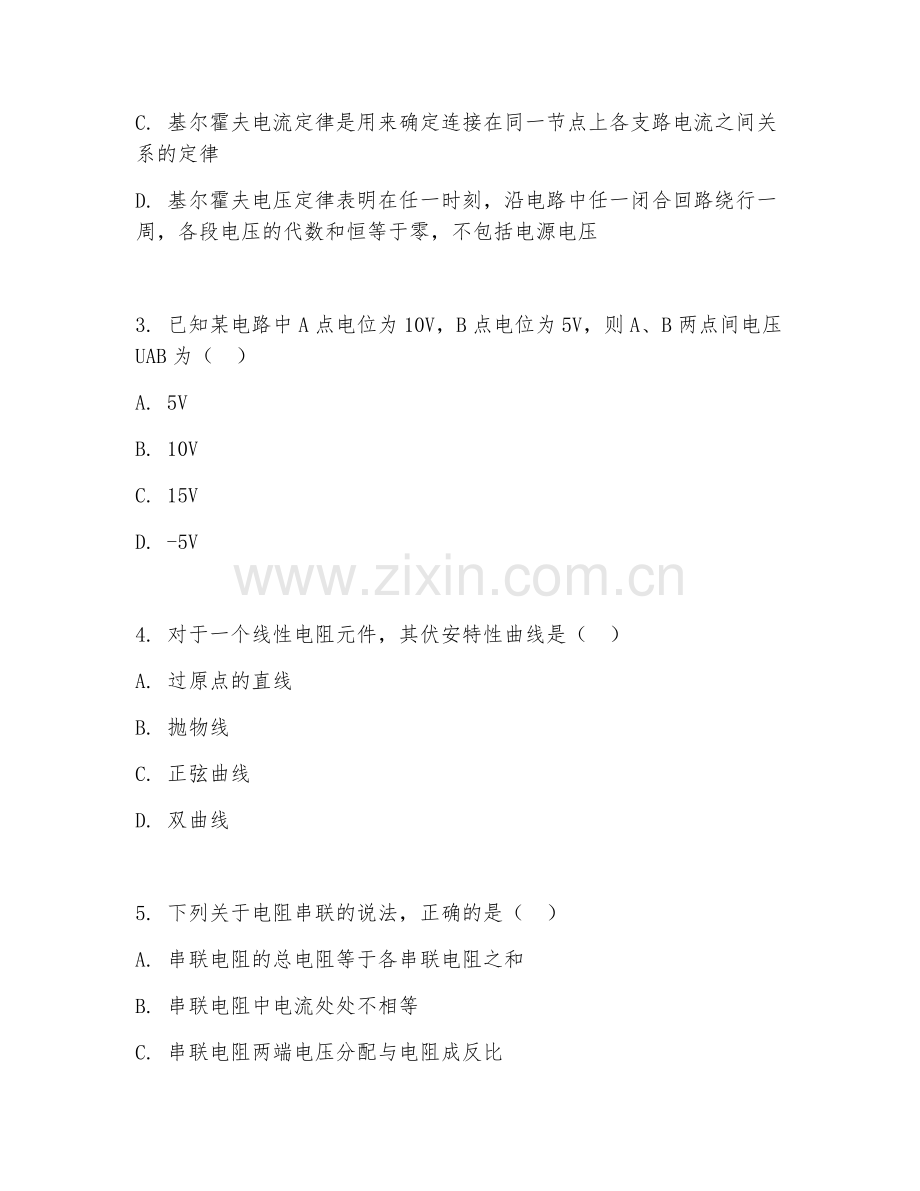

C. 基尔霍夫电流定律是用来确定连接在同一节点上各支路电流之间关系的定律
D. 基尔霍夫电压定律表明在任一时刻，沿电路中任一闭合回路绕行一周，各段电压的代数和恒等于零，不包括电源电压

3. 已知某电路中A点电位为10V，B点电位为5V，则A、B两点间电压UAB为（ ）
A. 5V
B. 10V
C. 15V
D. -5V

4. 对于一个线性电阻元件，其伏安特性曲线是（ ）
A. 过原点的直线
B. 抛物线
C. 正弦曲线
D. 双曲线

5. 下列关于电阻串联的说法，正确的是（ ）
A. 串联电阻的总电阻等于各串联电阻之和
B. 串联电阻中电流处处不相等
C. 串联电阻两端电压分配与电阻成反比
D. 串联电阻消耗的功率与电阻成反比

6. 某电路中，电阻R1 = 2Ω，R2 = 3Ω，它们串联后接到10V电源上，则R2两端电压为（ ）
A. 4V
B. 6V
C. 10V
D. 2V

7. 电容元件的电容量C与（ ）有关。
A. 电压
B. 电流
C. 极板面积和介质
D. 电阻

8. 电感元件的自感系数L与（ ）有关。
A. 电压
B. 电流
C. 线圈匝数、尺寸及介质
D. 电阻

9. 一个10μF的电容接到50Hz的交流电源上，其容抗为（ ）
A. 318.5Ω
B. 636.9Ω
C. 1000Ω
D. 500Ω

10. 某正弦交流电压u = 10sin(314t + 30°)V，则其有效值为（ ）
A. 10V
B. 5√2V
C. 10√2V
D. 5V

第II卷（非选择题 共70分）

（一）填空题（共15分）
答题要求：本大题共5小题，每小题3分。请将正确答案填在题中的横线上。

1. 电路主要由______、______、______和______组成。

2. 基尔霍夫电流定律的表达式为______，基尔霍夫电压定律的表达式为______。

3. 电阻的串联具有______作用，电阻的并联具有______作用。

4. 电容元件在直流电路中相当于______，电感元件在直流电路中相当于______。

5. 正弦交流电的三要素是______、______和______。

（二）判断题（共10分）
答题要求：本大题共5小题，每小题2分。判断下列说法的正误，正确的打“√”，错误的打“×”。

1. 电路中参考点选择不同，各点电位不变。（ ）
2. 几个电阻并联后的总电阻一定小于其中任何一个电阻。（ ）
3. 电容元件储存的电场能与电压成正比。（ ）
4. 电感元件储存的磁场能与电流成正比。（ ）
5. 正弦交流电的有效值等于最大值的0.707倍。（ ）

（三）简答题（共15分）
答题要求：本大题共3小题，每小题5分。简要回答下列问题。

1. 简述基尔霍夫电流定律和电压定律的内容及应用。

2. 说明电阻串联和并联的特点及应用场合。

（四）计算题（共20分）
答题要求：本大题共2小题，每小题10分。解答应写出必要的文字说明、公式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

材料：已知某电路中，电阻R1 = 4Ω，R2 = 6Ω，它们并联后接到12V电源上。

1. 求并联后的总电阻。

2. 求通过R1和R2的电流。

（五）分析题（共20分）
答题要求：本大题共2小题，每小题10分。阅读下列材料后回答问题。

材料：在一个RL串联电路中，已知电阻R = 10Ω，电感L = 0.1H，电源电压u = 20sin(314t)V。

1. 求电路的阻抗Z。

2. 求电路中的电流i，并分析电流与电压的相位关系。

答案：
第I卷答案
1. A
2. D
3. A
4. A
5. A
6. B
7. C
8. C
9. B
10. B

第II卷答案
（一）填空题答案
1. 电源、负载、中间环节、导线
2. ∑I = 0、∑U = 0
3. 分压、分流
4. 开路、短路
5. 最大值、角频率、初相位

（二）判断题答案
1. ×
2. √
3. √
4. √
5. √

（三）简答题答案
1. 基尔霍夫电流定律：在任一时刻流入某一节点的电流的代数和恒等于零。应用于分析电路中节点处电流的关系。基尔霍夫电压定律：在任一时刻，沿电路中任一闭合回路绕行一周，各段电压的代数和恒等于零。应用于分析电路中回路电压的关系。
2. 电阻串联特点：总电阻等于各串联电阻之和；各电阻上电压分配与电阻成正比。应用场合如分压电路。电阻并联特点：总电阻的倒数等于各并联电阻倒数之和；各电阻上电流分配与电阻成反比。应用场合如分流电路。

（四）计算题答案
1. 由并联电阻公式1/R = 1/R1 + 1/R2，可得1/R = 1/4 + 1/6 = 5/12，所以R = 2.4Ω。
2. 根据欧姆定律I = U/R，通过R1的电流I1 = U/R1 = 12/4 = 3A，通过R2的电流I2 = U/R2 = 12/6 = 2A。

（五）分析题答案
1. 电路阻抗Z = √(R² + XL²)，其中XL = ωL = 314×0.1 = 31.4Ω，所以Z = √(10² + 31.4²) ≈ 33Ω。
2. 由欧姆定律I = U/Z = 20/33 ≈ 0.6A，i = 0.6sin(314t - φ)，其中tanφ = XL/R = 31.4/10 = 3.14，可得φ ≈ 72.3°，电流滞后电压约72.3°。
