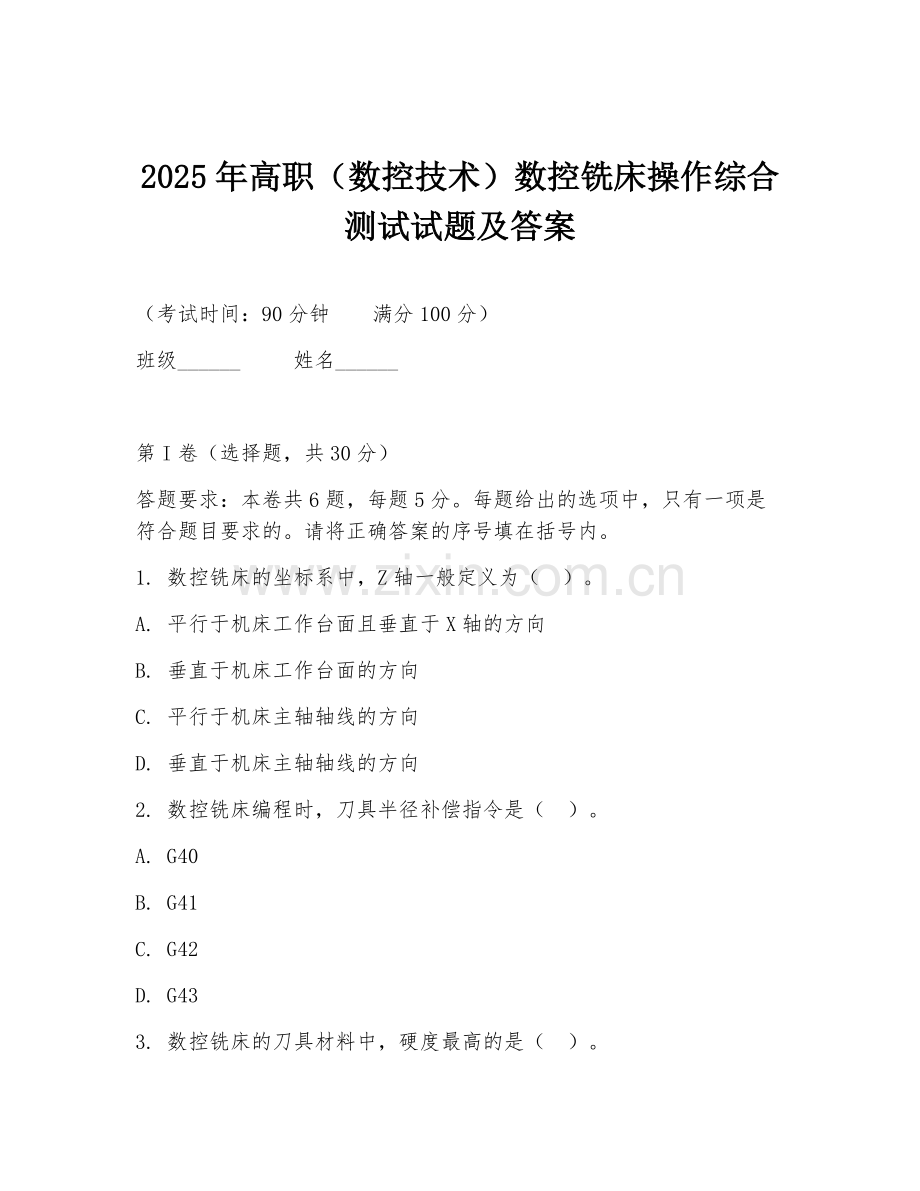

2025年高职（数控技术）数控铣床操作综合测试试题及答案.doc

2025年高职（数控技术）数控铣床操作综合测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共6题，每题5分。每题给出的选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。
1. 数控铣床的坐标系中，Z轴一般定义为（ ）。
A. 平行于机床工作台面且垂直于X轴的方向
B. 垂直于机床工作台面的方向
C. 平行于机床主轴轴线的方向
D. 垂直于机床主轴轴线的方向
2. 数控铣床编程时，刀具半径补偿指令是（ ）。
A. G40
B. G41
C. G42
D. G43

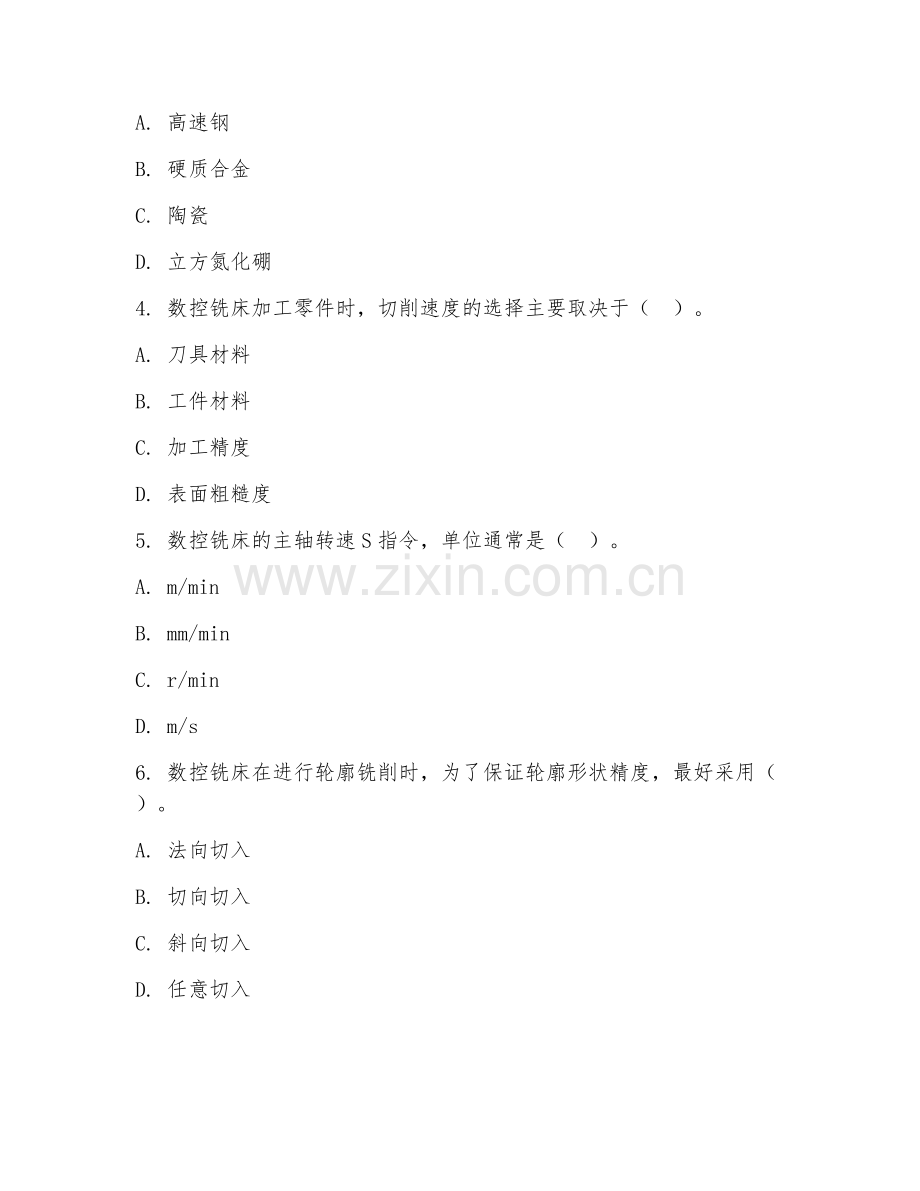

3. 数控铣床的刀具材料中，硬度最高的是（ ）。
A. 高速钢
B. 硬质合金
C. 陶瓷
D. 立方氮化硼
4. 数控铣床加工零件时，切削速度的选择主要取决于（ ）。
A. 刀具材料
B. 工件材料
C. 加工精度
D. 表面粗糙度
5. 数控铣床的主轴转速S指令，单位通常是（ ）。
A. m/min
B. mm/min
C. r/min
D. m/s
6. 数控铣床在进行轮廓铣削时，为了保证轮廓形状精度，最好采用（ ）。
A. 法向切入
B. 切向切入
C. 斜向切入
D. 任意切入

第II卷（非选择题，共70分）
7. （共15分）简述数控铣床的组成部分及其作用。
8. （共15分）数控铣床编程时，如何确定刀具路径？请举例说明。
9. （共20分）材料：有一个零件需要在数控铣床上加工，其轮廓形状较为复杂。
问题：请制定该零件的加工工艺方案，包括刀具选择、切削参数确定等。
10. （共20分）材料：在数控铣床加工过程中，发现加工精度出现偏差。
问题：分析可能导致加工精度偏差的原因，并提出相应的解决措施。

答案：1.C 2.C 3.D 4.B 5.C 6.B 7.数控铣床主要由床身、主轴、进给系统、数控系统、刀库及自动换刀装置等组成。床身用于支撑和固定各部件；主轴带动刀具旋转进行切削；进给系统实现各坐标轴的运动；数控系统控制机床的动作；刀库用于存放刀具，自动换刀装置可实现刀具的自动更换。 8.确定刀具路径时，要根据零件轮廓形状、加工精度要求等因素来考虑。例如对于一个简单的平面轮廓，可以采用直线插补和圆弧插补指令来生成刀具路径。先分析轮廓的几何形状，然后根据刀具直径等确定刀具中心轨迹，通过合适的插补指令编写程序来控制刀具运动。 9.刀具选择根据零件材料和加工要求，如对于钢材可选用硬质合金刀具。切削参数确定：根据刀具材料、工件材料等确定切削速度，如硬质合金刀具加工钢材时切削速度可选100-200m/min；进给量根据加工精度和表面粗糙度要求确定，一般在0.05-0.2mm/r；背吃刀量根据加工余量和加工精度确定，先粗加工去除大部分余量，再进行精加工保证精度。 10.导致加工精度偏差的原因可能有：刀具磨损，刀具磨损后会影响切削尺寸精度；工件装夹不牢固，加工过程中产生位移；数控系统参数设置不当，如坐标零点偏移等；切削参数不合理，导致切削力变化影响精度。解决措施：定期更换刀具；重新装夹工件并确保牢固；检查数控系统参数并正确设置；根据实际情况调整切削参数，如适当降低切削速度、减小进给量等。
