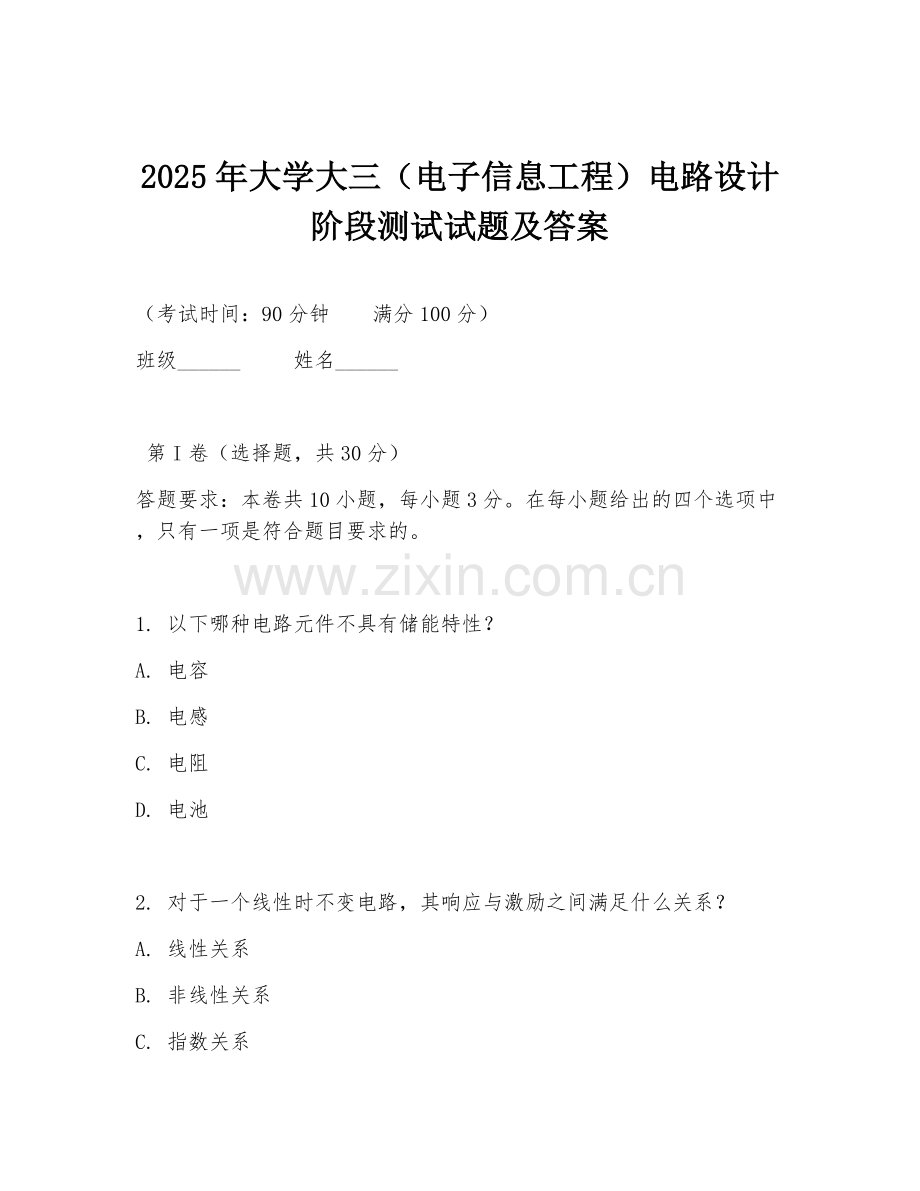

2025年大学大三（电子信息工程）电路设计阶段测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种电路元件不具有储能特性？
A. 电容
B. 电感
C. 电阻
D. 电池

2. 对于一个线性时不变电路，其响应与激励之间满足什么关系？
A. 线性关系
B. 非线性关系
C. 指数关系
D. 对数关系

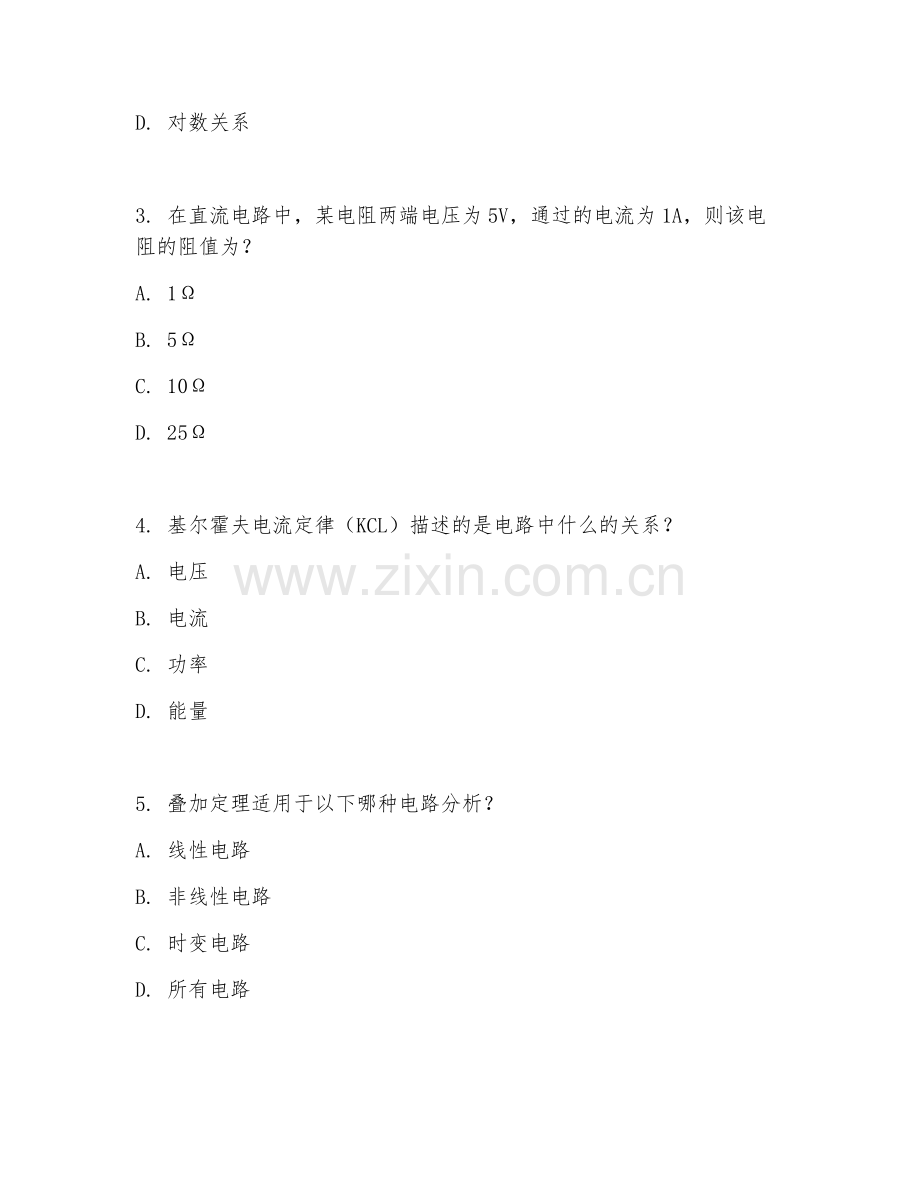

3. 在直流电路中，某电阻两端电压为5V，通过的电流为1A，则该电阻的阻值为？
A. 1Ω
B. 5Ω
C. 10Ω
D. 25Ω

4. 基尔霍夫电流定律（KCL）描述的是电路中什么的关系？
A. 电压
B. 电流
C. 功率
D. 能量

5. 叠加定理适用于以下哪种电路分析？
A. 线性电路
B. 非线性电路
C. 时变电路
D. 所有电路

6. 一个理想电压源和一个电阻串联组成的电路，其对外输出的电压特性是？
A. 随负载电阻变化而变化
B. 恒定不变
C. 与负载电阻无关
D. 先增大后减小

7. 当一个电感元件通以直流电流时，其电感值相当于？
A. 无穷大
B. 零
C. 不变
D. 先增大后减小

8. 以下哪种方法不能用于求解复杂电路的等效电阻？
A. 串并联法
B. 戴维南定理
C. 诺顿定理
D. 叠加定理

9. 对于一个RC串联电路，在接通直流电源瞬间，电容相当于？
A. 短路
B. 开路
C. 电阻
D. 电感

10. 电路中某点的电位是相对于什么而言的？
A. 大地
B. 电源负极
C. 参考点
D. 电源正极

第II卷（非选择题，共70分）

（一）填空题（共15分）
答题要求：本大题共5小题，每小题3分。请将正确答案填写在横线上。

1. 电路分析的基本定律包括基尔霍夫电流定律（KCL）和______。
2. 电阻的伏安特性曲线是一条______。
3. 电容的单位是______。
4. 戴维南定理指出，任何一个线性有源二端网络都可以等效为一个______和一个电阻串联的电路。
5. 电感对交变电流的阻碍作用称为______。

（二）简答题（共20分）
答题要求：本大题共4小题，每小题根据题目要求简要回答，要点清晰，语言简洁。

1. 简述基尔霍夫电压定律（KVL）的内容。（5分）
2. 说明叠加定理的适用条件及应用方法。（5分）
3. 分析电容在直流电路和交流电路中的特性差异。（5分）
4. 阐述诺顿定理的内容及其与戴维南定理的关系。（5分）

（三）计算题（共20分）
答题要求：本大题共2小题，每小题根据题目要求详细计算，写出计算步骤和结果。

1. 已知一个串联电路，电阻R1 = 10Ω，R2 = 20Ω，电源电压U = 30V，求电路中的电流I以及R1、R2两端的电压U1、U2。（10分）
2. 有一个RLC串联电路，R = 10Ω，L = 0.1H，C = 100μF，电源电压u = 100sin(1000t)V，求电路中的电流i以及各元件两端的电压有效值。（10分）

（四）分析题（共10分）
答题要求：本大题共2小题，每小题根据所给材料进行电路分析，回答问题，分析过程合理，结论正确。

材料：如图所示电路，已知电源电压U = 12V，电阻R1 = 4Ω，R2 = 8Ω，R3 = 12Ω，电容C = 100μF。当开关S闭合后，电路达到稳定状态。

1. 求开关S闭合前电容C两端的电压。（5分）
2. 开关S闭合后，经过多长时间电容C两端电压达到电源电压的63.2%？（5分）

（五）设计题（共5分）
答题要求：根据题目要求设计一个简单的电路，说明设计思路和电路组成元件。

设计一个能够实现将输入电压放大2倍的直流放大器电路，要求使用运算放大器。

答案：
第I卷答案
1. C
2. A
3. B
4. B
5. A
6. B
7. B
8. D
9. A
10. C

第II卷答案
（一）填空题答案
1. 基尔霍夫电压定律（KVL）
2. 过原点的直线
3. 法拉（F）
4. 理想电压源
5. 感抗

（二）简答题答案
1. 基尔霍夫电压定律（KVL）指出，在集总参数电路中，任何时刻，沿任一闭合路径，各段电压的代数和恒等于零。
2. 叠加定理适用于线性电路。应用时，先分别计算各个独立电源单独作用时在各支路产生的电流或电压，然后将这些电流或电压叠加，得到各支路的实际电流或电压。
3. 电容在直流电路中，充电结束后相当于开路；在交流电路中，电容对交变电流有容抗，其容抗与频率成反比，会影响电路中的电流大小和相位。
4. 诺顿定理指出，任何一个线性有源二端网络都可以等效为一个理想电流源Isc和一个电阻Ro并联的电路。诺顿定理与戴维南定理是对偶关系，可通过电源等效变换相互推导。

（三）计算题答案
1. 电路总电阻R = R1 + R2 = 10Ω + 20Ω = 30Ω，根据欧姆定律I = U / R = 30V / 30Ω = 1A。U1 = IR1 = 1A×10Ω = 10V，U2 = IR2 = 1A×20Ω = 20V。
2. 电源电压有效值U = 100 / √2 V，电路阻抗Z = √[R² + (ωL - 1/ωC)²]，其中ω = 1000rad/s，计算可得Z = √[10² + (1000×0.1 - 1/(1000×100×10⁻⁶))²] = 10Ω。电流有效值I = U / Z = (100 / √2) / 10 = 5√2 A。UR = IR = 5√2×10 = 50√2 V，UL = IωL = 5√2×1000×0.1 = 500√2 V，UC = I / ωC = 5√2 / (1000×100×10⁻⁶) = 500√2 V。

（四）分析题答案
1. 开关S闭合前，电容C未充电，两端电压为0V。
2. 时间常数τ = RC = 10Ω×100×10⁻⁶F = 10⁻³s。电容电压达到电源电压的63.2%所需时间t = τ = 10⁻³s。

（五）设计题答案
设计思路：利用运算放大器的反相比例运算电路实现电压放大。电路组成元件：一个运算放大器、两个电阻。输入电压接反相输入端，反馈电阻Rf接输出端到反相输入端，同相输入端接地，Rf = 2R1，R1为输入电阻。这样输出电压uo = - (Rf / R1)ui，当Rf = 2R1时，uo = - 2ui，实现了将输入电压放大2倍。
