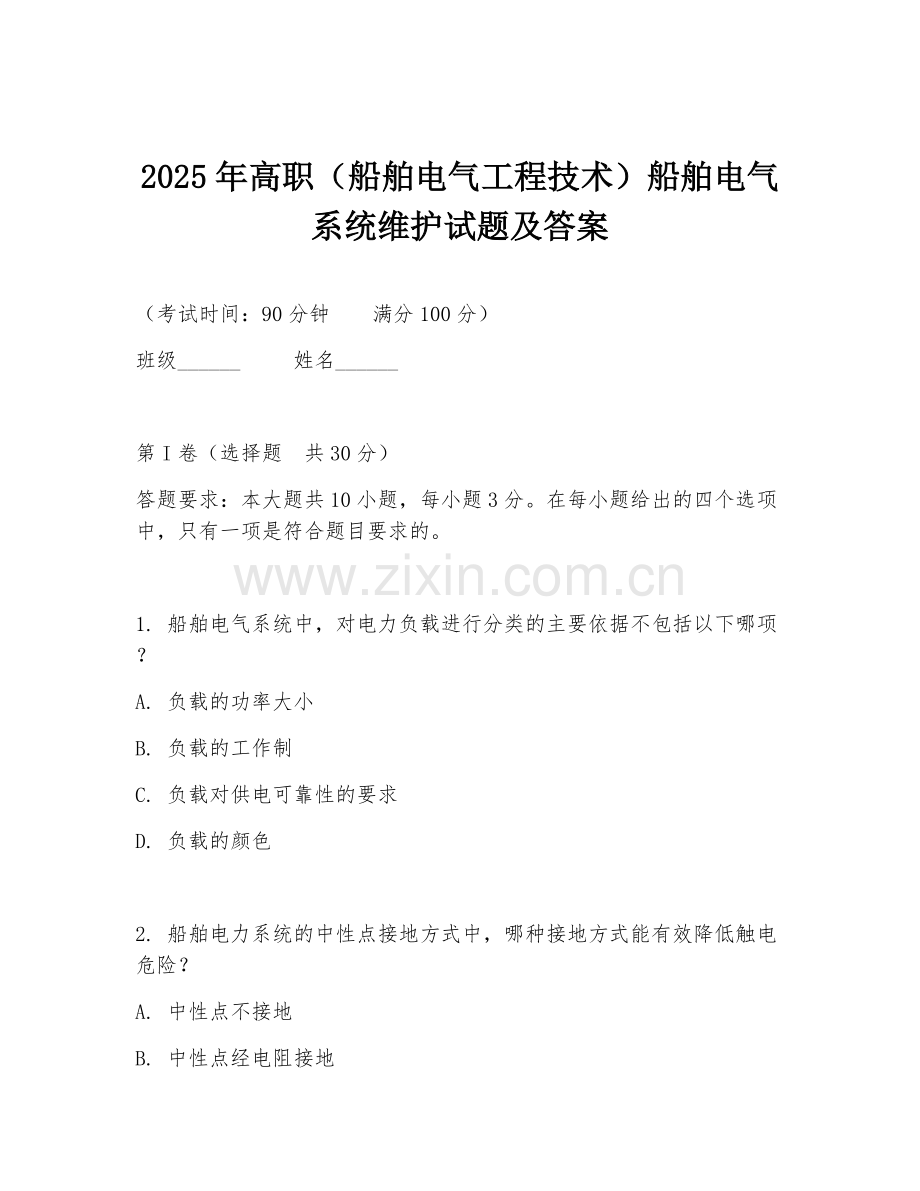

2025年高职（船舶电气工程技术）船舶电气系统维护试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 船舶电气系统中，对电力负载进行分类的主要依据不包括以下哪项？
A. 负载的功率大小
B. 负载的工作制
C. 负载对供电可靠性的要求
D. 负载的颜色

2. 船舶电力系统的中性点接地方式中，哪种接地方式能有效降低触电危险？
A. 中性点不接地
B. 中性点经电阻接地
C. 中性点直接接地
D. 以上都不是

3. 船舶照明系统中，以下哪种灯具适用于机舱等有防爆要求的场所？
A. 荧光灯
B. 白炽灯
C. 防爆型灯具
D. 节能灯具

4. 船舶电机的绝缘电阻测量，一般使用什么工具？
A. 万用表
B. 兆欧表
C. 示波器
D. 钳形电流表

5. 对于船舶电力电缆，其耐压试验周期通常是多久？
A. 半年
B. 一年
C. 两年
D. 三年

6. 船舶电气系统中，保护装置动作后，首先应进行的操作是？
A. 检查故障设备
B. 复位保护装置
C. 恢复供电
D. 记录故障情况

7. 船舶蓄电池组在充电过程中，以下哪种现象表示充电状态正常？
A. 电池发热严重
B. 电解液冒泡
C. 电压急剧下降
D. 电池外壳变形

8. 船舶电力推进系统中，变频器的主要作用是？
A. 改变电机转速
B. 提高功率因数
C. 保护电机
D. 降低能耗

9. 船舶电气系统的接地电阻应不大于多少欧姆？
A. 1
B. 4
C. 10
D. 20

10. 船舶应急发电机在自动启动试验时，应在多长时间内启动成功？
A. 10秒
B. 30秒
C. 60秒
D. 90秒

第II卷（非选择题 共70分）

二、填空题（共15分）
答题要求：本大题共5小题，每空3分。请将正确答案填写在相应的横线上。

1. 船舶电气系统主要由发电、配电、用电和______四个部分组成。
2. 船舶电力变压器的主要作用是改变______。
3. 船舶电动机的调速方法有______调速、变频调速和串级调速等。
4. 船舶电气设备的防护等级中，IP30表示能防护直径大于______mm的固体异物进入，不能防护水溅入。
5. 船舶应急照明系统应能在主电源失电后，自动切换至______供电。

三、简答题（共20分）
答题要求：简要回答下列问题。

1. 简述船舶电气系统中过载保护的原理及常用的保护电器。（10分）
2. 说明船舶照明系统的设计原则。（10分）

四、案例分析题（共15分）
材料：某船舶在航行过程中，突然出现部分电气设备无法正常工作的情况。经检查发现，主配电板上的电压表指示异常，部分支路熔断器熔断。
答题要求：分析可能导致该故障的原因，并提出相应的解决措施。（每个原因及措施3分，共15分）

五、综合应用题（共20分）
材料：一艘新建造的船舶，需要设计其电气系统的接地保护方案。已知该船舶电气设备众多，分布在不同区域，且对安全性要求较高。
答题要求：请设计一个合理的接地保护方案，包括接地方式的选择、接地电阻的要求、接地系统的组成等内容。（20分）

答案：
一、选择题
1. D
2. C
3. C
4. B
5. B
6. D
7. B
8. A
9. B
10. C

二、填空题
1. 控制
2. 电压
3. 调压
4. 2.5
5. 应急电源

三、简答题
1. 过载保护原理是当电路中电流超过额定值时，保护电器动作切断电路。常用保护电器有热继电器、熔断器等。热继电器利用电流热效应，当电流过载时发热元件发热使双金属片弯曲，触动触头切断电路。熔断器在电流过大时熔体熔断切断电路。
2. 船舶照明系统设计原则：满足不同区域照明需求，如舱室、走廊、工作场所等；保证足够照度且分布均匀；采用节能灯具；具备良好显色性；考虑防爆、防潮、防腐蚀等要求；有应急照明且能自动切换；线路布置合理安全。

四、案例分析题
原因：可能是电路中出现短路，导致电流瞬间增大，熔断器熔断；也可能是电气设备本身故障，引起支路电流过大；还可能是主配电板电压测量电路故障，导致电压表指示异常。
措施：对电路进行全面检查，查找短路点并修复；检查故障设备，更换损坏部件；检修主配电板电压测量电路，确保电压表正常工作；更换熔断的熔断器，恢复供电后密切观察设备运行情况。

五、综合应用题
接地方式选择中性点直接接地系统，能有效降低触电危险。接地电阻要求不大于4欧姆。接地系统组成包括接地极，采用钢管或角钢垂直打入地下；接地线，连接接地极和电气设备外壳；接地干线，汇总各接地线；接地支线，连接设备与干线。通过合理布置接地系统，确保船舶电气设备可靠接地，保障安全。
