2026年自动化控制（变频器应用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
（总共8题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）

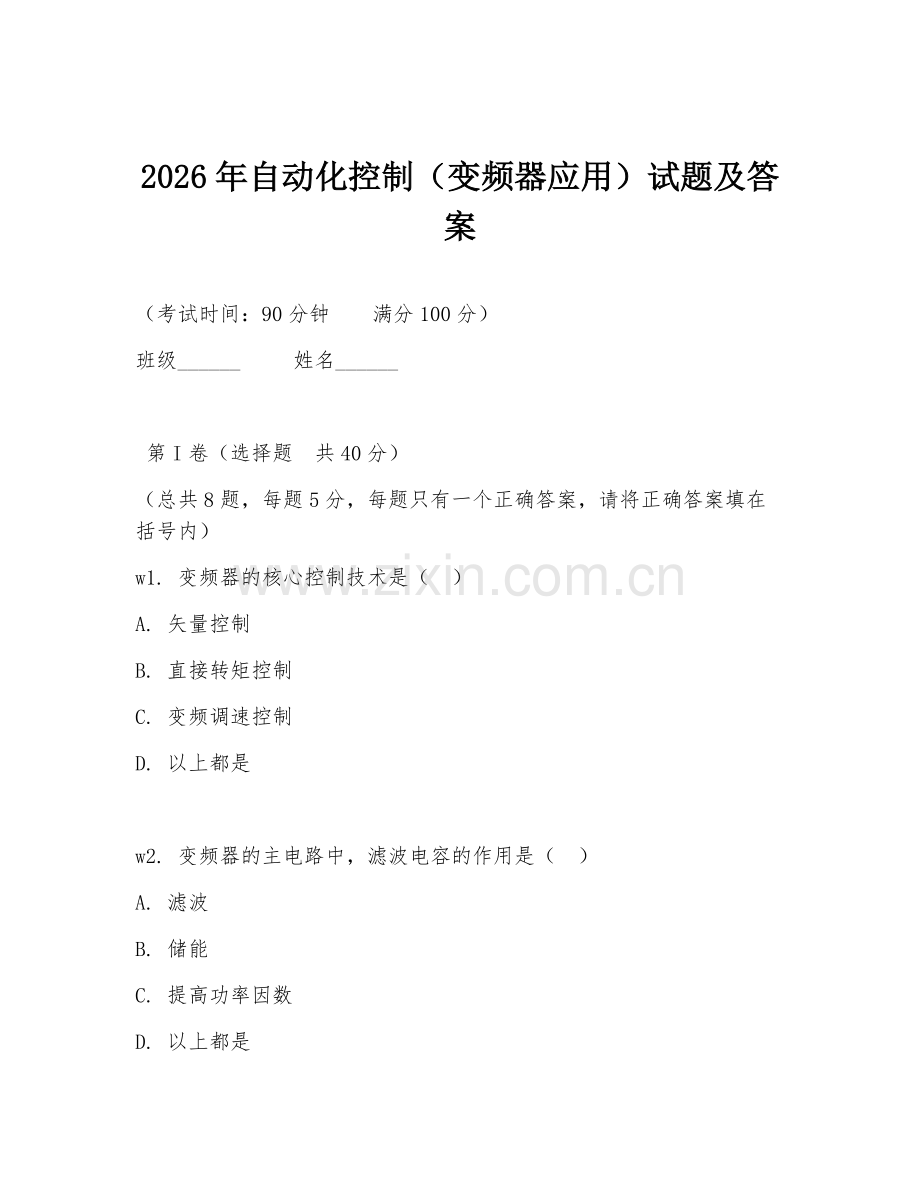

w1. 变频器的核心控制技术是（ ）
A. 矢量控制
B. 直接转矩控制
C. 变频调速控制
D. 以上都是

w2. 变频器的主电路中，滤波电容的作用是（ ）
A. 滤波
B. 储能
C. 提高功率因数
D. 以上都是

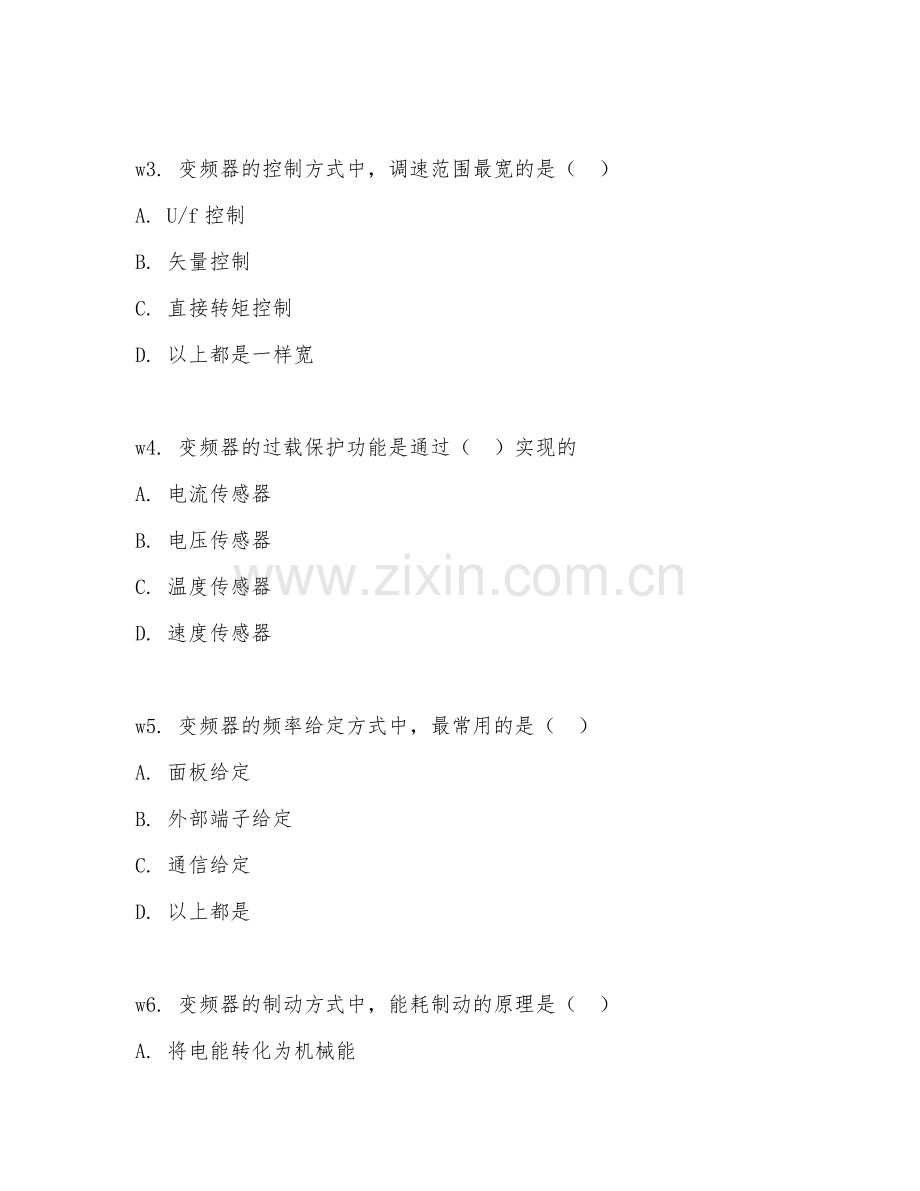

w3. 变频器的控制方式中，调速范围最宽的是（ ）
A. U/f控制
B. 矢量控制
C. 直接转矩控制
D. 以上都是一样宽

w4. 变频器的过载保护功能是通过（ ）实现的
A. 电流传感器
B. 电压传感器
C. 温度传感器
D. 速度传感器

w5. 变频器的频率给定方式中，最常用的是（ ）
A. 面板给定
B. 外部端子给定
C. 通信给定
D. 以上都是

w6. 变频器的制动方式中，能耗制动的原理是（ ）
A. 将电能转化为机械能
B. 将电能转化为热能
C. 将机械能转化为电能
D. 将机械能转化为热能

w7. 变频器的参数设置中，P0700表示（ ）
A. 频率给定方式
B. 运行命令通道
C. 上限频率
D. 下限频率

w8. 变频器的参数设置中，P1000表示（ ）
A. 频率给定方式
B. 运行命令通道
C. 上限频率
D. 下限频率

第II卷（非选择题 共60分）
w9. （10分）简述变频器的工作原理。

w10. （10分）简述变频器的主要功能。

w11. （10分）简述变频器的选型原则。

w12. （15分）材料：某工厂有一台三相异步电动机，额定功率为15kW，额定电压为380V，额定电流为30A，额定转速为1460r/min。现需要对该电动机进行调速控制，要求调速范围为500-1500r/min，调速精度为±0.5%。
问题：请选择一款合适的变频器，并说明理由。

w13. （15分）材料：某变频器在运行过程中出现过流故障，故障代码为F001。
问题：请分析可能导致该故障的原因，并提出相应的解决措施。

答案：
w1. A
w2. D
w3. B
w4. A
w5. B
w6. B
w7. B
w8. A
w9. 变频器工作原理：首先将工频电源变换为直流电源，再通过逆变器将直流电源变换为频率和电压均可调节的交流电源，为电动机提供电源。通过改变逆变器的开关频率和导通时间，实现对输出电压和频率的控制，从而达到调速目的。
w10. 主要功能：调速功能，可实现电机的无级调速；节能功能，根据负载调整运行频率降低能耗；保护功能，如过流、过压、欠压、过载、过热保护等；制动功能，包括能耗制动、直流制动等；频率给定功能，多种给定方式可选。
w11. 选型原则：根据负载类型和特性选择，如恒转矩负载、恒功率负载等；根据负载功率大小选择合适容量的变频器；考虑调速范围和精度要求；关注变频器的输出电压、频率范围等参数；注意与其他设备的兼容性和通信功能需求。
w12. 可选择ABB ACS510系列变频器。理由：该系列变频器功率范围覆盖15kW，能满足电动机功率需求。其调速范围较宽，可达到0-50Hz甚至更高，能满足给定的500-1500r/min调速范围。调速精度可达±0.01%，远高于±0.5%要求。具有完善的保护功能，可保障电机和变频器安全稳定运行。
w13. 可能原因：负载突然增大，超过变频器额定电流；电机故障，如短路、接地等；变频器输出短路；变频器参数设置不当，如电流限制值过小。解决措施：检查负载情况，如有必要增加设备或调整工艺降低负载冲击；检查电机绝缘，修复电机故障；检查变频器输出线路，排除短路故障；重新检查和调整变频器参数，适当增大电流限制值等。
