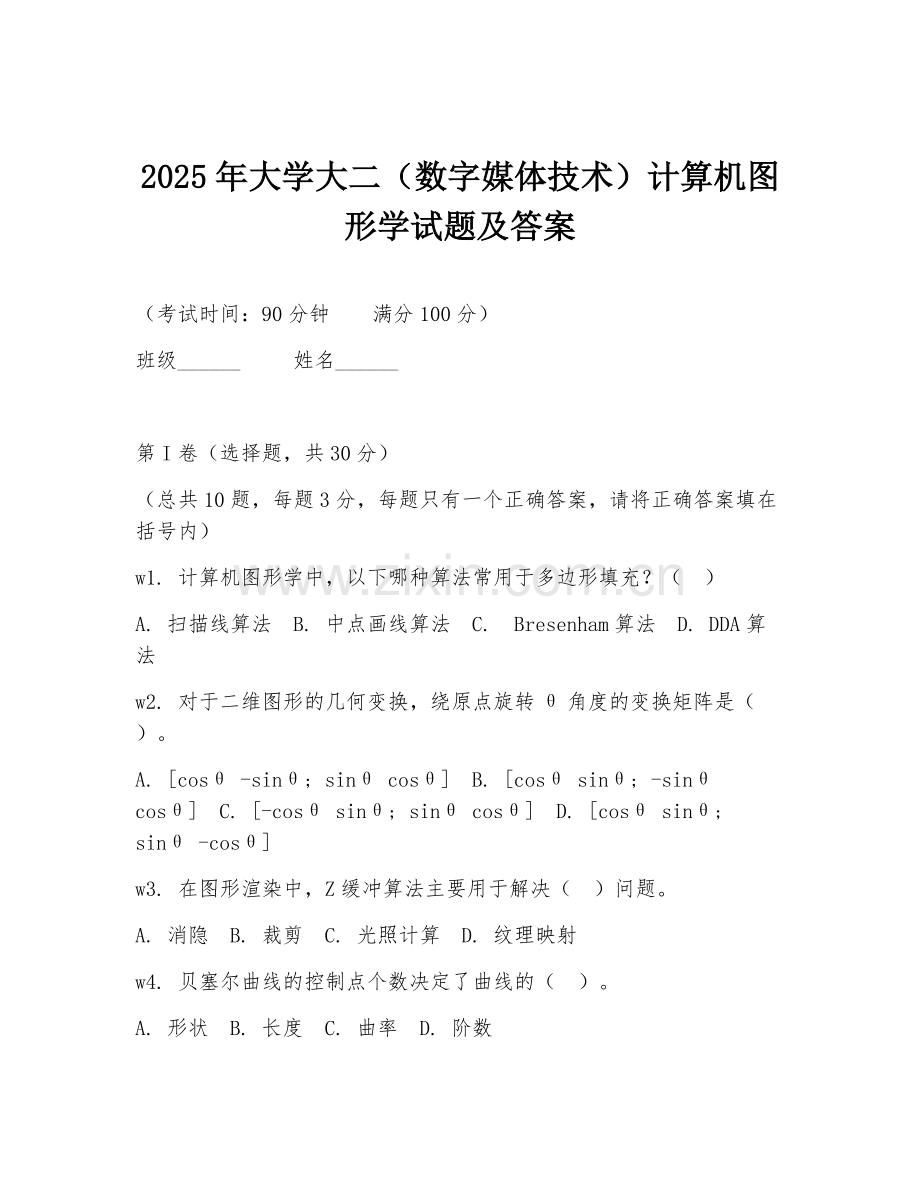

2025年大学大二（数字媒体技术）计算机图形学试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）
w1. 计算机图形学中，以下哪种算法常用于多边形填充？（ ）
A. 扫描线算法 B. 中点画线算法 C. Bresenham算法 D. DDA算法
w2. 对于二维图形的几何变换，绕原点旋转θ角度的变换矩阵是（ ）。
A. [cosθ -sinθ; sinθ cosθ] B. [cosθ sinθ; -sinθ cosθ] C. [-cosθ sinθ; sinθ cosθ] D. [cosθ sinθ; sinθ -cosθ]
w3. 在图形渲染中，Z缓冲算法主要用于解决（ ）问题。
A. 消隐 B. 裁剪 C. 光照计算 D. 纹理映射
w4. 贝塞尔曲线的控制点个数决定了曲线的（ ）。
A. 形状 B. 长度 C. 曲率 D. 阶数

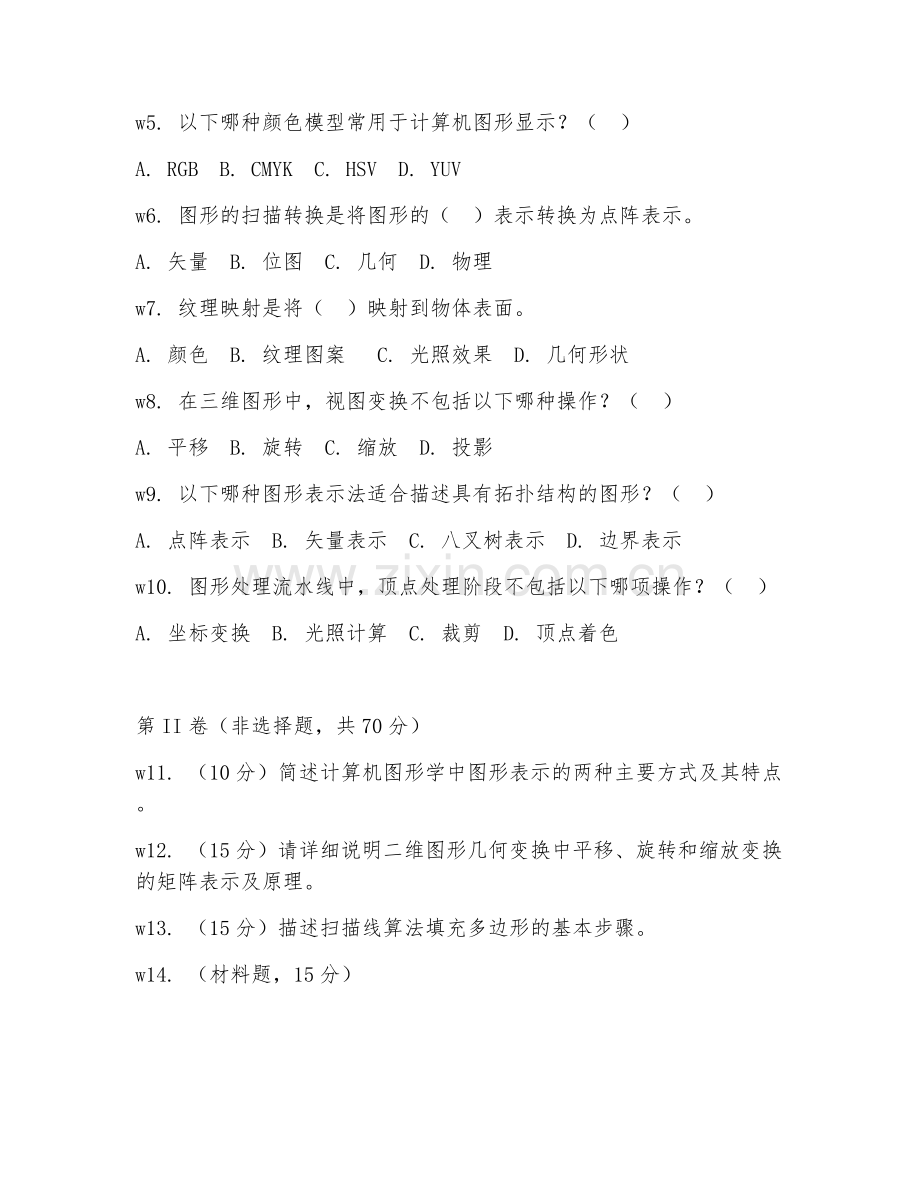

w5. 以下哪种颜色模型常用于计算机图形显示？（ ）
A. RGB B. CMYK C. HSV D. YUV
w6. 图形的扫描转换是将图形的（ ）表示转换为点阵表示。
A. 矢量 B. 位图 C. 几何 D. 物理
w7. 纹理映射是将（ ）映射到物体表面。
A. 颜色 B. 纹理图案 C. 光照效果 D. 几何形状
w8. 在三维图形中，视图变换不包括以下哪种操作？（ ）
A. 平移 B. 旋转 C. 缩放 D. 投影
w9. 以下哪种图形表示法适合描述具有拓扑结构的图形？（ ）
A. 点阵表示 B. 矢量表示 C. 八叉树表示 D. 边界表示
w10. 图形处理流水线中，顶点处理阶段不包括以下哪项操作？（ ）
A. 坐标变换 B. 光照计算 C. 裁剪 D. 顶点着色

第II卷（非选择题，共70分）
w11. （10分）简述计算机图形学中图形表示的两种主要方式及其特点。
w12. （15分）请详细说明二维图形几何变换中平移、旋转和缩放变换的矩阵表示及原理。
w13. （15分）描述扫描线算法填充多边形的基本步骤。
w14. （材料题，15分）
材料：在数字媒体技术中，经常需要处理复杂的三维场景。假设我们要创建一个虚拟的城市环境，其中包含各种建筑物、道路和树木等模型。
问题：请阐述如何运用计算机图形学技术实现这个虚拟城市场景的渲染，包括模型的导入、光照计算、纹理映射以及场景的优化等方面。
w15. （材料题，15分）
材料：随着虚拟现实（VR）技术的发展，计算机图形学在其中起着关键作用。VR场景需要实时渲染高质量的图形以提供沉浸式体验。
问题：针对VR场景渲染，讨论计算机图形学面临的挑战以及相应的解决方案，比如如何提高渲染效率、处理复杂的交互等。

答案：
w1. A
w2. A
w3. A
w4. A
w5. A
w6. C
w7. B
w8. D
w9. D
w10. C
w11. 图形表示主要有矢量表示和点阵表示。矢量表示用图形的几何参数和属性来描述，如点、线、多边形等的坐标和属性，优点是数据量小、易于进行几何变换和处理，但难以直接显示。点阵表示将图形离散化为像素点的集合，适合显示和存储，缺点是数据量大，几何变换复杂。
w12. 平移变换矩阵为[T(x,y,z)] = [1 0 0 x; 0 1 0 y; 0 0 1 z; 0 0 0 1]，原理是通过在x、y、z方向上添加偏移量实现图形位置移动。旋转变换矩阵根据旋转轴不同有多种形式，如绕x轴旋转θ角度矩阵为[R(x,θ)] = [1 0 0 0; 0 cosθ -sinθ 0; 0 sinθ cosθ 0; 0 0 0 1]，绕y轴、z轴类似，通过三角函数改变坐标值实现旋转。缩放变换矩阵为[S(sx,sy,sz)] = [sx 0 0 0; 0 sy 0 0; 0 0 sz 0; 0 0 0 1]，通过缩放因子改变图形大小。
w13. 扫描线算法填充多边形基本步骤：首先初始化活动边表和新边表。然后从多边形最下端扫描线开始，将与该扫描线相交的边加入活动边表，按x坐标排序。在每条扫描线上，从左到右处理活动边表，确定填充区间，填充该区间内像素。处理完一条扫描线后，更新活动边表，将超出扫描线的边删除，新进入扫描线的边加入活动边表，重复直至处理完所有扫描线。
w14. 对于虚拟城市场景渲染，先导入各种模型，可使用OBJ等格式。光照计算采用合适光照模型，如Phong模型，计算物体表面光照效果。纹理映射将纹理图像映射到模型表面增加真实感。场景优化方面，采用层次细节模型减少渲染数据量，对远处物体简化；进行遮挡剔除，减少不可见物体渲染；利用空间分区技术如八叉树提高渲染效率。
w15. VR场景渲染面临挑战：如高分辨率图形实时渲染需求大，对硬件性能要求高；复杂交互下图形更新频繁，渲染效率受影响。解决方案：采用并行计算技术利用多核CPU或GPU加速渲染；优化渲染算法，如使用延迟渲染等提高效率；采用预计算技术如光照缓存减少实时计算量；针对交互优化数据传输和处理机制，确保图形及时响应交互。
