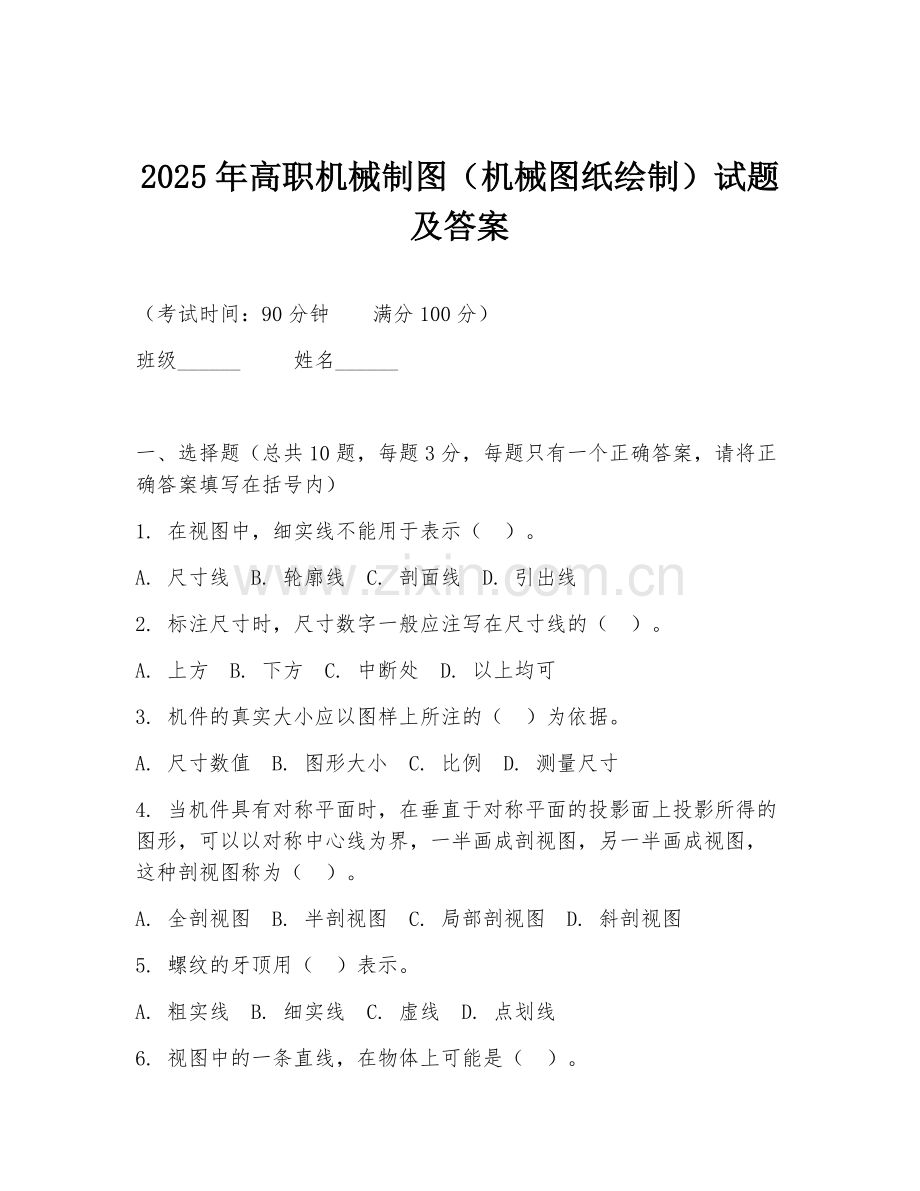

2025年高职机械制图（机械图纸绘制）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 在视图中，细实线不能用于表示（ ）。
A. 尺寸线 B. 轮廓线 C. 剖面线 D. 引出线
2. 标注尺寸时，尺寸数字一般应注写在尺寸线的（ ）。
A. 上方 B. 下方 C. 中断处 D. 以上均可
3. 机件的真实大小应以图样上所注的（ ）为依据。
A. 尺寸数值 B. 图形大小 C. 比例 D. 测量尺寸
4. 当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为（ ）。
A. 全剖视图 B. 半剖视图 C. 局部剖视图 D. 斜剖视图
5. 螺纹的牙顶用（ ）表示。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
6. 视图中的一条直线，在物体上可能是（ ）。

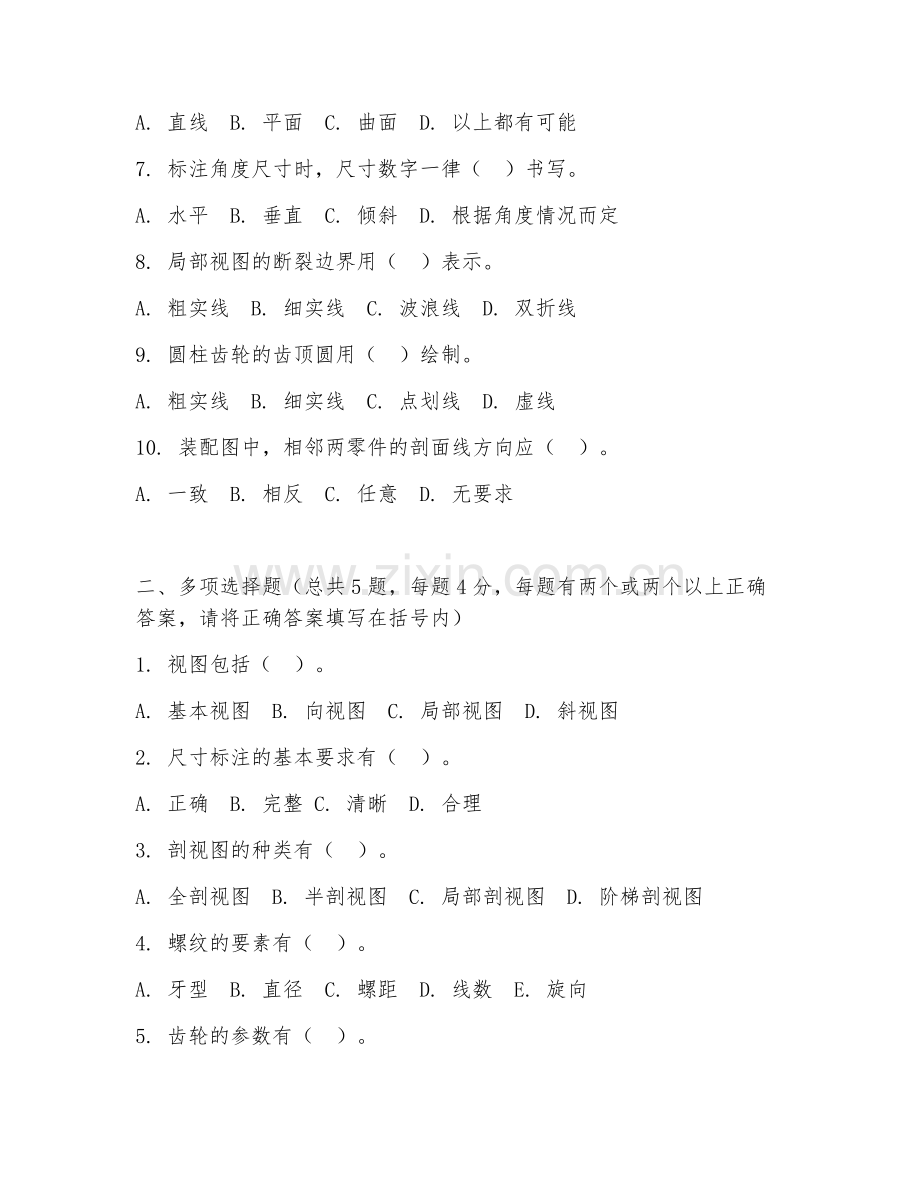

A. 直线 B. 平面 C. 曲面 D. 以上都有可能
7. 标注角度尺寸时，尺寸数字一律（ ）书写。
A. 水平 B. 垂直 C. 倾斜 D. 根据角度情况而定
8. 局部视图的断裂边界用（ ）表示。
A. 粗实线 B. 细实线 C. 波浪线 D. 双折线
9. 圆柱齿轮的齿顶圆用（ ）绘制。
A. 粗实线 B. 细实线 C. 点划线 D. 虚线
10. 装配图中，相邻两零件的剖面线方向应（ ）。
A. 一致 B. 相反 C. 任意 D. 无要求

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填写在括号内）
1. 视图包括（ ）。
A. 基本视图 B. 向视图 C. 局部视图 D. 斜视图
2. 尺寸标注的基本要求有（ ）。
A. 正确 B. 完整 C. 清晰 D. 合理
3. 剖视图的种类有（ ）。
A. 全剖视图 B. 半剖视图 C. 局部剖视图 D. 阶梯剖视图
4. 螺纹的要素有（ ）。
A. 牙型 B. 直径 C. 螺距 D. 线数 E. 旋向
5. 齿轮的参数有（ ）。
A. 模数 B. 齿数 C. 压力角 D. 齿宽

三、判断题（总共10题，每题2分，判断下列说法是否正确，正确的打“√”，错误的打“×”）
1. 尺寸线可以用其他图线代替。（ ）
2. 视图中的轮廓线可以与尺寸线重合。（ ）
3. 全剖视图适用于外形简单、内部结构复杂的机件。（ ）
4. 螺纹的小径是螺纹的公称直径。（ ）
5. 局部视图是将机件的某一部分向基本投影面投影所得的视图。（ ）
6. 标注尺寸时，可以在视图轮廓线内标注尺寸。（ ）
7. 半剖视图中，视图部分与剖视图部分的分界线是细点划线。（ ）
8. 圆柱齿轮的分度圆用细点划线绘制。（ ）
9. 装配图中，零件的序号应按水平或垂直方向排列整齐。（ ）
10. 斜视图主要用于表达机件上倾斜部分的实形。（ ）

四、绘图题（共2题，每题20分）
1. 画出主视图、俯视图和左视图，已知物体由两个直径分别为40和20的圆柱垂直相交而成。请在答题区域绘制出清晰准确的视图。
2. 已知一螺纹，公称直径为20，螺距为2.5，单线右旋，牙型为三角形，画出其牙型图，并标注出主要尺寸。请在答题区域绘制并标注正确。

五、读零件图（共1题，20分）
阅读给定的零件图，请回答以下问题：
1. 该零件的名称是什么？
2. 该零件的材料是什么？
3. 主视图采用了什么表达方法？
4. 标注出尺寸“φ30”的含义。
5. 零件上有哪些表面粗糙度要求？

答案：
一、选择题：1.B 2.D 3.A 4.B 5.A 6.D 7.A 8.C 9.A 10.B
二、多项选择题：1.ABCD 2.ABCD 3.ABC 4.ABCDE 5.ABCD
三、判断题：1.× 2.× 3.√ 4.× 5.√ 6.× 7.√ 8.√ 9.√ 10.√
四、绘图题：略
五、读零件图：1. 答案根据具体零件图确定。2. 答案根据具体零件图确定。3. 答案根据具体零件图确定。4. 答案根据具体零件图确定。5. 答案根据具体零件图确定。
