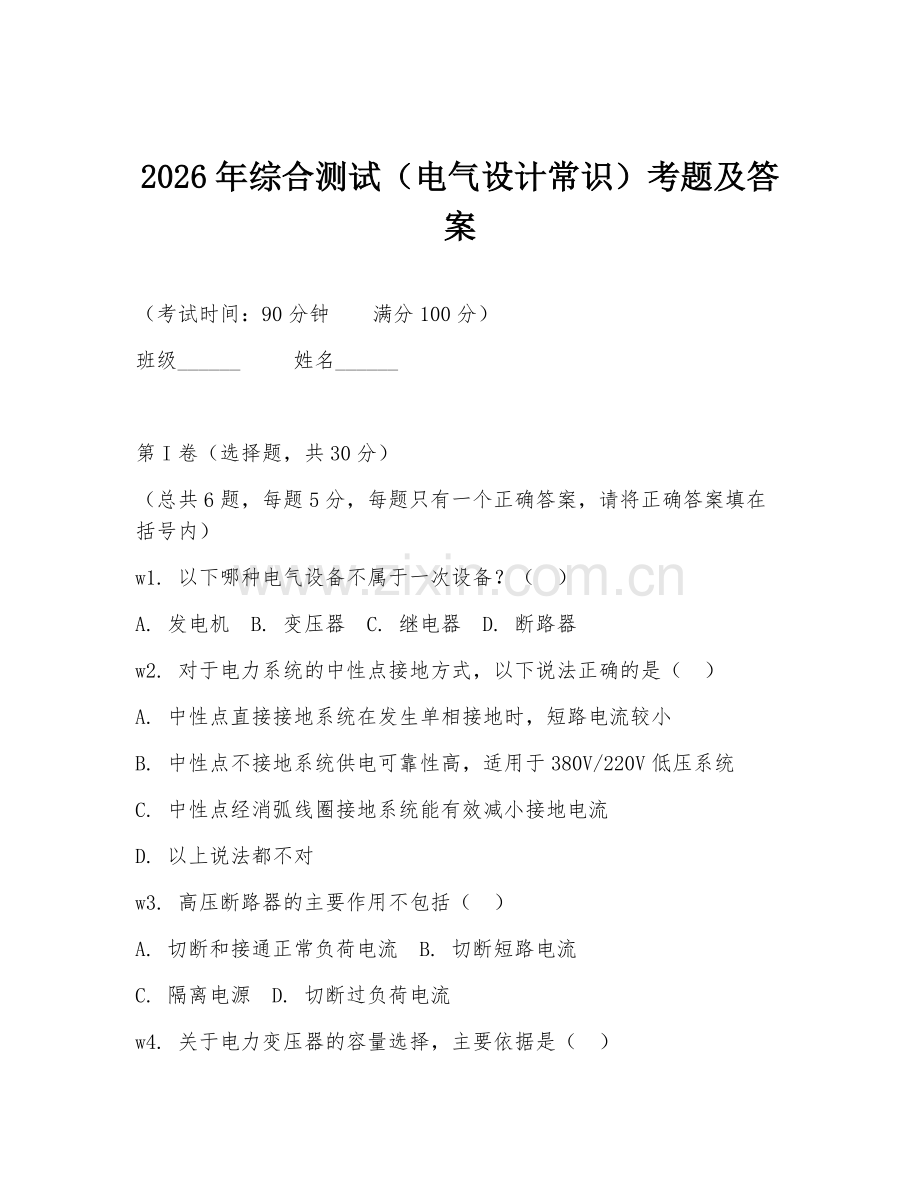

2026年综合测试（电气设计常识）考题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
w1. 以下哪种电气设备不属于一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
w2. 对于电力系统的中性点接地方式，以下说法正确的是（ ）
A. 中性点直接接地系统在发生单相接地时，短路电流较小
B. 中性点不接地系统供电可靠性高，适用于380V/220V低压系统
C. 中性点经消弧线圈接地系统能有效减小接地电流
D. 以上说法都不对
w3. 高压断路器的主要作用不包括（ ）
A. 切断和接通正常负荷电流 B. 切断短路电流
C. 隔离电源 D. 切断过负荷电流
w4. 关于电力变压器的容量选择，主要依据是（ ）
A. 负载的功率因数 B. 负载的视在功率
C. 负载的有功功率 D. 负载的无功功率
w5. 以下哪种电线适合用于室内照明线路？（ ）
A. 铜芯橡皮绝缘线 B. 铝芯塑料绝缘线
C. 铜芯塑料绝缘线 D. 钢芯橡皮绝缘线
w6. 电气设计中，短路电流计算的目的不包括（ ）
A. 选择电气设备 B. 校验保护装置的灵敏度
C. 计算电能损耗 D. 确定继电保护装置的动作电流

第II卷（非选择题，共70分）
w7. （10分）简述电力系统的组成部分及其作用。

w8. （15分）说明高压隔离开关的特点和用途。

w9. （15分）在电气设计中，如何进行负荷计算？请简要阐述常用的计算方法。

材料：某工厂有如下用电设备：三相异步电动机M1，功率P1 = 10kW（cosφ1 = 0.85）；三相异步电动机M2，功率P2 = 5kW（cosφ2 = 0.8）；照明灯具总功率P3 = 2kW（cosφ3 = 1）。
w10. （20分）求该工厂的计算负荷。（计算结果保留两位小数）

w11. （20分）分析电气设计中安全接地的重要性，并列举常见的接地类型及其作用。

答案：
w1. C
w2. C
w3. C
w4. B
w5. C
w6. C
w7. 电力系统由发电、输电、变电、配电和用电五个部分组成。发电是将其他形式的能源转化为电能；输电是将电能从发电厂输送到远方；变电是改变电压等级；配电是将电能分配到各个用户；用电是消耗电能。
w8. 高压隔离开关特点：没有专门的灭弧装置，不能切断负荷电流和短路电流。用途：隔离电源，保证检修安全；与断路器配合，改变运行方式；接通和切断小电流电路。
w9. 常用负荷计算方法有：需要系数法，根据设备性质和用途确定需要系数，再乘以设备功率之和得到计算负荷；二项式法，考虑设备台数和容量差异，适用于设备台数较少且容量差异较大的情况。
w10. 电动机M1的计算负荷：P1js = P1×Kd1 = 10×0.8 = 8kW，Q1js = P1js×tanφ1 = 8×0.62 = 4.96kvar；电动机M2的计算负荷：P2js = P2×Kd2 = 5×0.7 = 3.5kW，Q2js = P2js×tanφ2 = 3.5×0.75 = 2.625kvar；照明灯具计算负荷：P3js = P3×Kd3 = 2×1 = 2kW，Q3js = 0。总的有功计算负荷Pjs = P1js + P2js + P3js = 8 + 3.5 + 2 = 13.5kW，总的无功计算负荷Qjs = Q1js + Q2js + Q3js = 4.96 + 2.625 + 0 = 7.585kvar，视在计算负荷Sjs = √(Pjs² + Qjs²) = √(13.5² +
7.585²) ≈ 15.52kVA。
w11. 安全接地重要性：保障人身安全，防止触电事故；保护设备，避免因漏电受损；防止电气火灾等事故。常见接地类型及作用：工作接地，保证电气设备正常运行；保护接地，防止设备漏电时人员触电；防雷接地，将雷电引入大地，保护设备和建筑物；防静电接地，消除静电危害。
