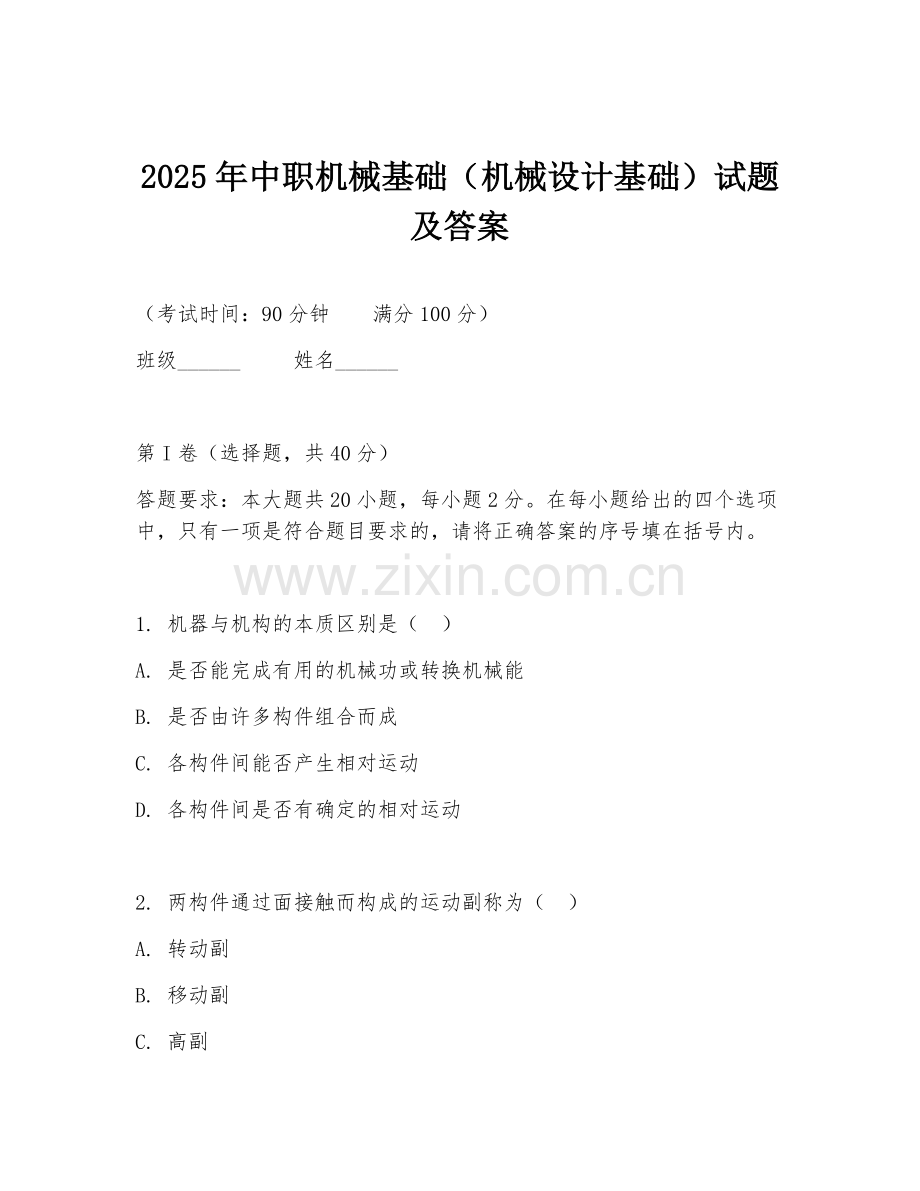

2025年中职机械基础（机械设计基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 机器与机构的本质区别是（ ）
A. 是否能完成有用的机械功或转换机械能
B. 是否由许多构件组合而成
C. 各构件间能否产生相对运动
D. 各构件间是否有确定的相对运动

2. 两构件通过面接触而构成的运动副称为（ ）
A. 转动副
B. 移动副
C. 高副

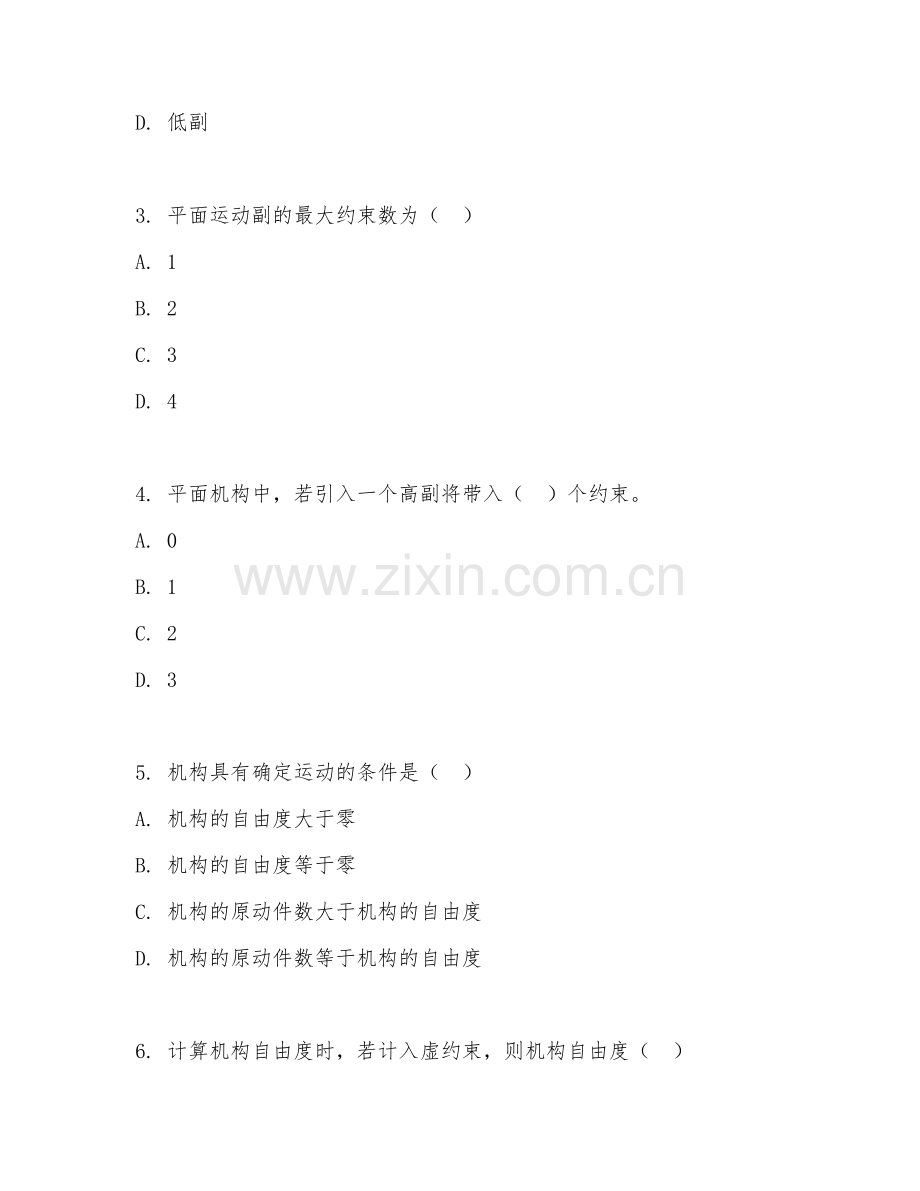

D. 低副

3. 平面运动副的最大约束数为（ ）
A. 1
B. 2
C. 3
D. 4

4. 平面机构中，若引入一个高副将带入（ ）个约束。
A. 0
B. 1
C. 2
D. 3

5. 机构具有确定运动的条件是（ ）
A. 机构的自由度大于零
B. 机构的自由度等于零
C. 机构的原动件数大于机构的自由度
D. 机构的原动件数等于机构的自由度

6. 计算机构自由度时，若计入虚约束，则机构自由度（ ）
A. 增大
B. 减小
C. 不变
D. 不确定

7. 曲柄摇杆机构中，当曲柄为主动件时，其传动角γ（ ）
A. 始终为常数
B. 有最大值和最小值
C. 始终为零
D. 始终为90°

8. 在曲柄摇杆机构中，当摇杆为主动件时，（ ）为死点位置。
A. 曲柄与连杆共线的位置
B. 摇杆与连杆共线的位置
C. 曲柄与机架共线的位置
D. 摇杆与机架共线的位置

9. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取（ ）
A. 最短杆
B. 最短杆的相邻杆
C. 最短杆的相对杆
D. 任何一杆

10. 凸轮机构中，凸轮的形状（除圆柱凸轮外）一般是（ ）
A. 圆形
B. 方形
C. 盘形
D. 三角形

11. 凸轮机构中，从动件的运动规律取决于（ ）
A. 凸轮的转速
B. 凸轮的轮廓曲线
C. 凸轮的形状
D. 凸轮的大小

12. 渐开线齿轮的齿廓曲线形状取决于（ ）
A. 分度圆
B. 齿顶圆
C. 基圆
D. 齿根圆

13. 一对渐开线标准直齿圆柱齿轮传动，其正确啮合的条件是（ ）
A. 两齿轮的模数和压力角分别相等
B. 两齿轮的模数相等
C. 两齿轮的压力角相等
D. 两齿轮的齿数相等

14. 渐开线齿轮传动的重合度ε（ ）
A. 恒大于1
B. 恒等于1
C. 恒小于1
D. 不确定

15. 一对渐开线标准直齿圆柱齿轮传动，若中心距增大，则其传动比（ ）
A. 增大
B. 减小
C. 不变
D. 不确定

16. 斜齿圆柱齿轮传动的重合度比直齿圆柱齿轮传动的重合度（ ）
A. 大
B. 小
C. 相等
D. 不确定

17. 蜗杆传动中，蜗杆的头数z1一般取（ ）
A. 1 - 2
B. 2 - 4
C. 4 - 6
D. 6 - 8

18. 蜗杆传动中，蜗杆的螺旋方向与蜗轮的螺旋方向（ ）才能正确啮合。
A. 相同
B. 相反
C. 任意
D. 垂直

19. 链传动中，链条的节数宜采用（ ）
A. 奇数
B. 偶数
C. 质数
D. 无所谓奇偶

20. 带传动中，带的弹性滑动（ ）
A. 能避免
B. 不可避免
C. 取决于带的型号
D. 取决于带轮的直径

第II卷（非选择题，共60分）

（一）填空题（共10分）
答题要求：本大题共5小题，每小题2分。请将正确答案填在横线上。

1. 机器一般由______、______、______和______四部分组成。
2. 运动副按其接触形式可分为______和______。
3. 平面四杆机构中，曲柄摇杆机构的死点位置发生在______与______共线的位置。
4. 渐开线齿轮的五个基本参数是______、______、______、______和______。
5. 链传动的主要失效形式有______、______、______和______。

（二）判断题（共10分）
答题要求：本大题共10小题，每小题1分。判断下列各题的正误，正确的在括号内打“√”，错误的打“×”。

1. 机器能实现能量的转换或完成有用的机械功，而机构则不能。（ ）
2. 两构件通过点或线接触而构成的运动副称为低副。（ ）
3. 机构的自由度一定大于零。（ ）
4. 在曲柄摇杆机构中，当曲柄为主动件时不存在死点位置。（ ）
5. 凸轮机构中，凸轮的轮廓曲线决定了从动件的运动规律。（ ）
6. 渐开线齿轮的模数越大，齿轮的承载能力越强。（ ）
7. 一对渐开线标准直齿圆柱齿轮传动，中心距改变时，其传动比不变。（ ）
8. 斜齿圆柱齿轮传动的重合度比直齿圆柱齿轮传动的重合度小。（ ）
9. 蜗杆传动中，蜗杆的头数越多，传动效率越高。（ ）
10. 链传动中，链条的节数采用偶数时可使链条接头处过渡平滑。（ ）

（三）简答题（共20分）
答题要求：本大题共4小题，每小题5分。简要回答下列问题。

1. 简述机器与机构的区别与联系。
2. 什么是机构的自由度？计算机构自由度时应注意哪些问题？
3. 简述渐开线齿轮的特点。
4. 链传动的优缺点有哪些？

（四）分析计算题（共15分）
答题要求：本大题共1小题，15分。请详细解答下列问题。

在铰链四杆机构ABCD中（尺寸单位为mm），已知AB = 100，BC = 150，CD = 120，AD = 200。试问：
1. 若取AD为机架，该机构是什么类型？
2. 若取AB为机架，该机构是什么类型？
3. 若取BC为机架，该机构是什么类型？

（五）综合应用题（共5分）
答题要求：本大题共1小题，5分。请根据题目要求解答下列问题。

设计一个用于输送物料的带式输送机传动装置，要求采用V带传动、单级圆柱齿轮传动和链传动。请简述其传动方案，并说明各传动类型的特点及适用场合。

答案：
1. A
2. D
3. B
4. B
5. D
6. C
7. B
8. B
9. B
10. C
11. B
12. C
13. A
14. A
15. C
16. A
17. B
18. A
19. B
20. B

填空题答案：
1. 原动部分、工作部分、传动部分、控制部分
2. 低副、高副
3. 摇杆、连杆
4. 模数、齿数、压力角、齿顶高系数、顶隙系数
5. 链的疲劳破坏、链条铰链的磨损、链条铰链的胶合、链条的过载拉断

判断题答案：
1. √
2. ×
3. √
4. √
5. √
6. √
7. √
8. ×
9. √
10. √

简答题答案：
1. 区别：机器能实现能量转换或完成有用机械功，机构主要实现运动的传递和转换；联系：机构是机器的组成部分，机器由多个机构组合而成。
2. 机构自由度是指机构具有的独立运动参数的数目。计算时注意：正确判断运动副类型及约束数；准确识别复合铰链、局部自由度和虚约束并正确处理。
3. 特点：渐开线齿廓能保证定传动比传动；具有可分性；齿廓间正压力方向不变；加工方便。
4. 优点：能在高温、潮湿、多尘等恶劣环境工作；平均传动比准确；承载能力较大。缺点：瞬时传动比不恒定；有冲击、振动和噪声；磨损后易发生跳齿。

分析计算题答案：
1. 若取AD为机架，AB为最短杆，AD为最长杆，且AB + AD < BC + CD，该机构是双曲柄机构。
2. 若取AB为机架，AB为最短杆，该机构是曲柄摇杆机构。
3. 若取BC为机架，BC为最短杆，该机构是双摇杆机构。

综合应用题答案：
传动方案：电动机通过V带传动将动力传递给减速器的输入轴，减速器输出轴通过单级圆柱齿轮传动将转速降低，再通过链传动将动力传递给输送带的主动链轮。
V带传动特点：结构简单、传动平稳、能缓冲吸振、过载时带会打滑起安全保护作用，适用于中心距较大的场合。
单级圆柱齿轮传动特点：传动效率高、传动比准确、工作可靠、寿命长，适用于高速重载场合。
链传动特点：能在恶劣环境工作、平均传动比准确，适用于两轴中心距较大的场合。
