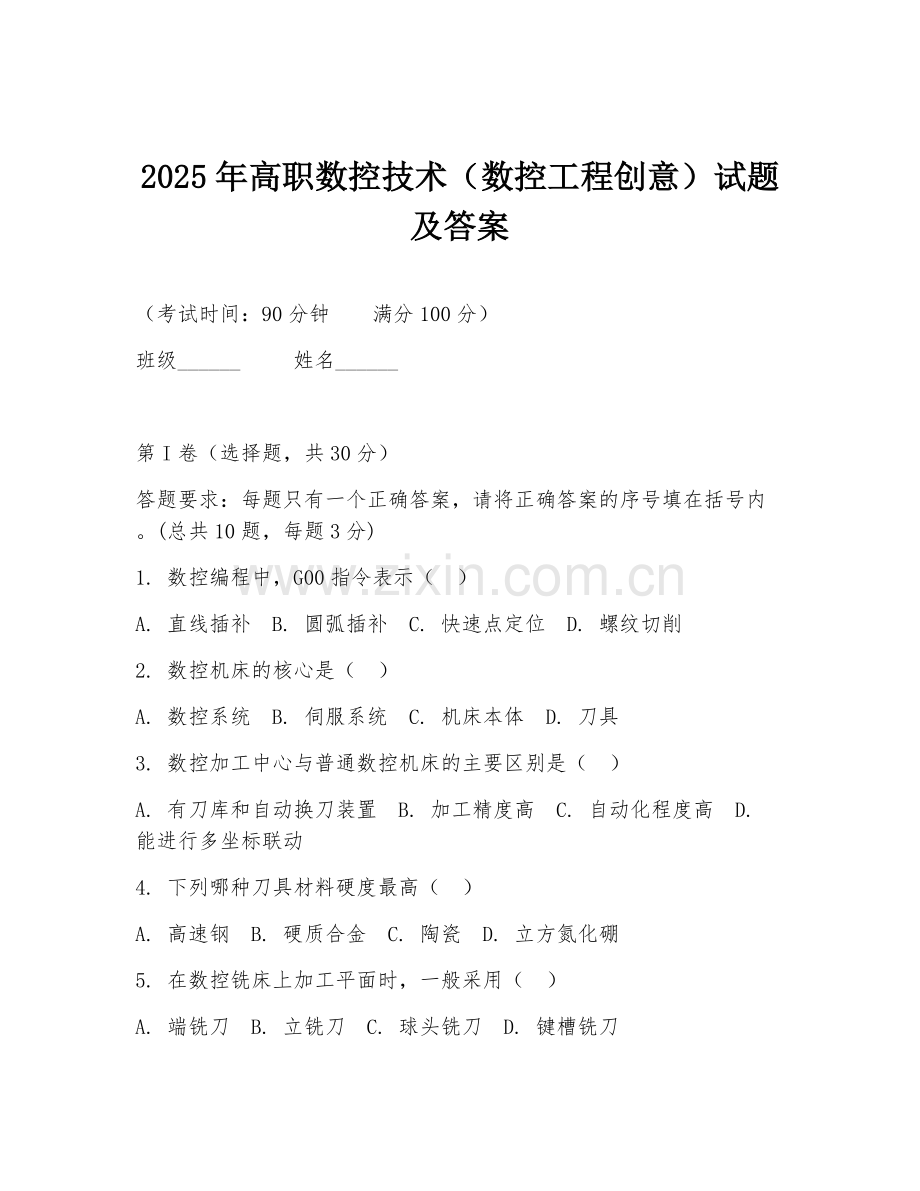

2025年高职数控技术（数控工程创意）试题及答案.doc

2025年高职数控技术（数控工程创意）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 数控编程中，G00指令表示（ ）
A. 直线插补 B. 圆弧插补 C. 快速点定位 D. 螺纹切削
2. 数控机床的核心是（ ）
A. 数控系统 B. 伺服系统 C. 机床本体 D. 刀具
3. 数控加工中心与普通数控机床的主要区别是（ ）
A. 有刀库和自动换刀装置 B. 加工精度高 C. 自动化程度高 D. 能进行多坐标联动
4. 下列哪种刀具材料硬度最高（ ）
A. 高速钢 B. 硬质合金 C. 陶瓷 D. 立方氮化硼
5. 在数控铣床上加工平面时，一般采用（ ）
A. 端铣刀 B. 立铣刀 C. 球头铣刀 D. 键槽铣刀
6. 数控车床中，用于控制刀具直线运动的坐标轴是（ ）
A. X轴 B. Y轴 C. Z轴 D. A轴
7. 数控编程时，绝对坐标编程与增量坐标编程的区别在于（ ）
A. 坐标值的基准不同 B. 编程方式不同 C. 适用范围不同 D. 计算方法不同
8. 数控机床的精度主要包括（ ）
A. 定位精度和重复定位精度 B. 尺寸精度和形状精度 C. 表面粗糙度 D. 以上都是
9. 数控加工中，刀具半径补偿的作用是（ ）
A. 提高加工精度 B. 简化编程 C. 保护刀具 D. 以上都是
10. 下列哪种数控系统是国产的（ ）
A. FANUC B. SIEMENS C. 华中数控 D. FAGOR

第II卷（非选择题，共70分）
1. 填空题（每题2分，共10分）
（1）数控加工的工艺文件主要包括______、______、______等。
（2）数控机床的坐标系分为______坐标系和______坐标系。
（3）刀具磨损的形式主要有______磨损、______磨损、______磨损等。
（4）数控编程中的模态指令是指______。
（5）数控加工中心的自动换刀装置主要有______和______两种形式。
2. 判断题（每题2分，共10分）
（1）数控加工只能加工形状复杂的零件，不能加工简单零件。（ ）
（2）刀具半径补偿功能在数控编程中可有可无。（ ）
（3）数控机床的加工精度只取决于数控系统的精度。（ ）
（4）数控编程时，程序段号可以省略。（ ）
（5）数控加工中心可以实现多工序的连续加工。（ ）
3. 简答题（每题10分，共30分）
（1）简述数控加工的工艺特点。
（2）简述数控编程的步骤。
（3）简述数控机床的维护保养要点。
4. 编程题（共15分）
材料：在数控铣床上加工一个边长为50mm的正方形凹槽，深度为1mm，刀具直径为10mm。
要求：编写加工程序，采用绝对值编程，刀具从工件坐标系原点上方50mm处开始下刀，切削深度为1mm，分两层切削，每层切削深度为0.5mm。
5. 案例分析题（共5分）
材料：某工厂在使用数控车床加工一批轴类零件时，发现零件的尺寸精度超差。经检查，机床的各项精度指标正常，刀具也没有磨损。
问题：请分析可能导致零件尺寸精度超差的原因，并提出解决措施。

答案：
第I卷：1.C 2.A 3.A 4.D 5.A 6.C 7.A 8.D 9.D 10.C
第II卷：1.（1）工艺过程卡、工序卡、刀具卡 （2）机床坐标系、工件坐标系 （3）前刀面、后刀面、边界 （4）一经指定，便一直有效，直到被同组的其他指令所取代 （5）刀库式、机械手式 2.（1）× （2）× （3）× （4）√ （5）√ 3.（1）加工精度高，质量稳定；自动化程度高，劳动强度低；生产效率高；对零件加工的适应性强；有利于生产管理的现代化。 （2）分析零件图样、确定加工工艺过程、数值计算、编写程序单、制备控制介质、程序校验与首件试切。 （3）严格遵守操作规程；定期检查机床精度；定期更换润滑油；定期检查刀具磨损情况；保持机床清洁。 4. O0001；G90 G54 G00 X0 Y0 Z50；G01 Z-0.5 F100；X50 Y0；Y50；X0；Y0；G00 Z50；M30 5. 可能原因：编程错误，如刀具补偿值设置错误；工件坐标系设置错误；切削参数不合理。解决措施：仔细检查程序，确保刀具补偿值和工件坐标系设置正确；调整切削参数，如切削速度、进给量等；进行首件试切，根据试切结果调整程序和参数。
