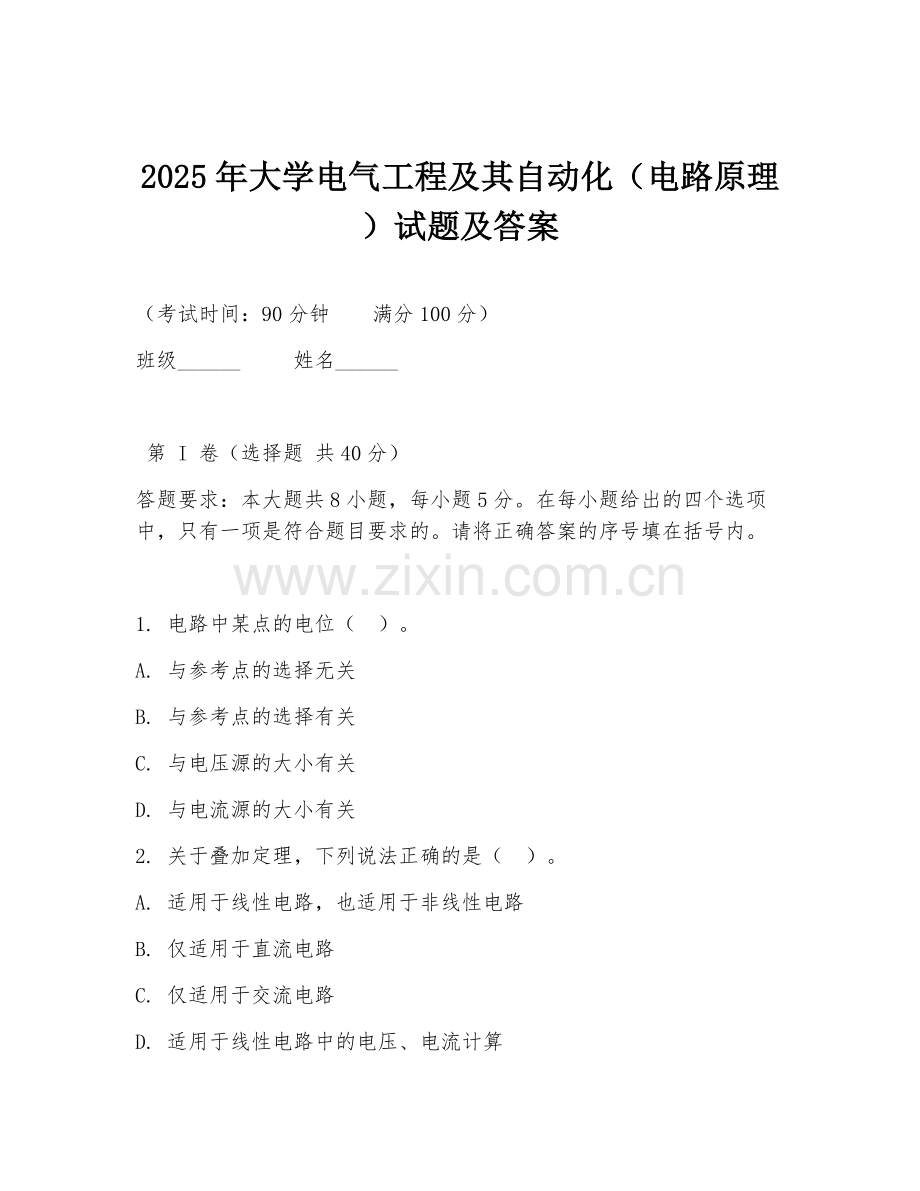

2025年大学电气工程及其自动化（电路原理）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题 共40分）
答题要求：本大题共8小题，每小题5分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在括号内。

1. 电路中某点的电位（ ）。
A. 与参考点的选择无关
B. 与参考点的选择有关
C. 与电压源的大小有关
D. 与电流源的大小有关
2. 关于叠加定理，下列说法正确的是（ ）。
A. 适用于线性电路，也适用于非线性电路
B. 仅适用于直流电路
C. 仅适用于交流电路
D. 适用于线性电路中的电压、电流计算

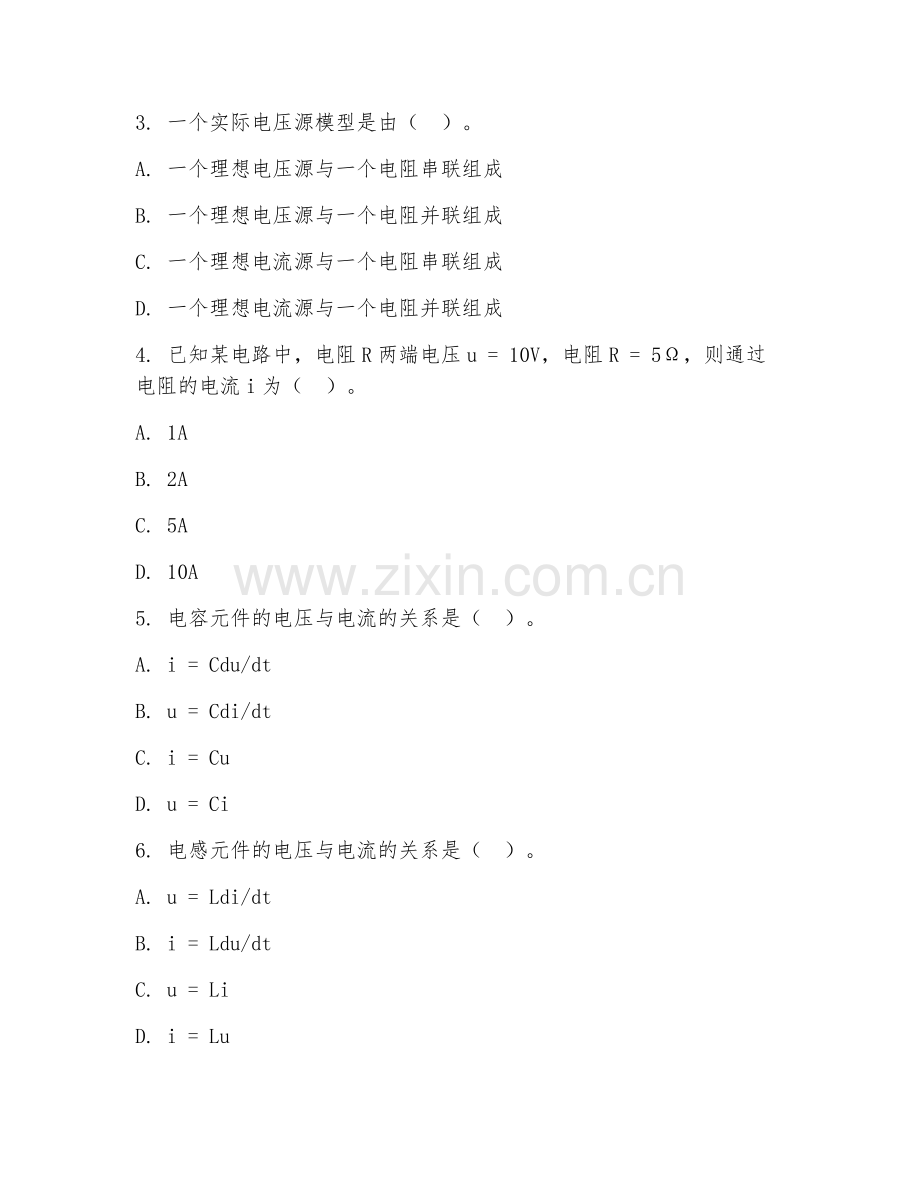

3. 一个实际电压源模型是由（ ）。
A. 一个理想电压源与一个电阻串联组成
B. 一个理想电压源与一个电阻并联组成
C. 一个理想电流源与一个电阻串联组成
D. 一个理想电流源与一个电阻并联组成
4. 已知某电路中，电阻R两端电压u = 10V，电阻R = 5Ω，则通过电阻的电流i为（ ）。
A. 1A
B. 2A
C. 5A
D. 10A
5. 电容元件的电压与电流的关系是（ ）。
A. i = Cdu/dt
B. u = Cdi/dt
C. i = Cu
D. u = Ci
6. 电感元件的电压与电流的关系是（ ）。
A. u = Ldi/dt
B. i = Ldu/dt
C. u = Li
D. i = Lu
7. 正弦交流电路中，电感元件的感抗XL =（ ）。
A. ωL
B. 1/ωL
C. 2πfL
D. 1/2πfL
8. 正弦交流电路中，电容元件的容抗XC =（ ）。
A. ωC
B. 1/ωC
C. 2πfC
D. 1/2πfC

第 II 卷（非选择题 共60分）
9. （10分）简述基尔霍夫定律的内容。
10. （15分）已知电路如图所示，求I1、I2和I3。
11. （15分）在RLC串联电路中，已知R = 10Ω，L = 0.1H，C = 100μF，电源电压u = 20sin(1000t)V，求电路中的电流i、各元件电压uR、uL、uC以及电路的功率因数。
12. （10分）材料：有一个简单的电路，包含电源、电阻和电感。电源电压为正弦交流电压，电阻阻值为R，电感自感系数为L。当电源频率发生变化时，电路中的电流和各元件电压也会相应改变。
问题：分析电源频率变化对电感元件电压的影响，并说明原因。
13. （10分）材料：在一个复杂的电路中，有多个电阻、电容和电感相互连接。通过对电路进行分析，发现某一支路的电流大小和方向会随着时间发生周期性变化。
问题：判断该电路是否为正弦交流电路，并说明理由。

答案：
1. B
2. D
3. A
4. B
5. A
6. A
7. A、C
8. B、D
9. 基尔霍夫电流定律（KCL）：所有进入某节点的电流的总和等于所有离开这节点的电流的总和。基尔霍夫电压定律（KVL）：沿着闭合回路所有元件两端的电势差（电压）的代数和等于零。
10. 设电流方向如图，由KCL可得：I1+I2 = I3，对左边回路：10I1 - 5I2 = 10，对右边回路：5I2+15I3 = 20，联立解得：I1 = 1.2A，I2 = 0.4A，I3 = 1.6A。
11. XL = ωL = 1000×0.1 = 100Ω，XC = 1/ωC = 1/(1000×100×10^-6) = 10Ω，Z = √(R²+(XL - XC)²) = √(10²+(100 - 10)²) = √8200 = 10√82Ω，I = U/Z = 20/(10√82) = 2/√82A，uR = IR = 20/√82V，uL = IXL = 200/√82V，uC = IXC = 20/√82V，功率因数cosφ = R/Z = 10/(10√82) = 1/√82。
12. 当电源频率f增大时，电感元件的感抗XL = 2πfL增大。根据电感元件电压与电流关系u = Ldi/dt = IXL，在电流不变的情况下，感抗增大，电感元件两端电压增大。因为感抗与频率成正比，所以频率变化会导致感抗变化，进而影响电感元件电压。
13. 该电路是正弦交流电路。因为电路中某一支路电流大小和方向随时间周期性变化，说明电路中的电流是交变电流。而正弦交流电路是指随时间按正弦规律变化的电压和电流组成的电路，所以可判断该电路为正弦交流电路。
