-医院建筑设计规范.ppt

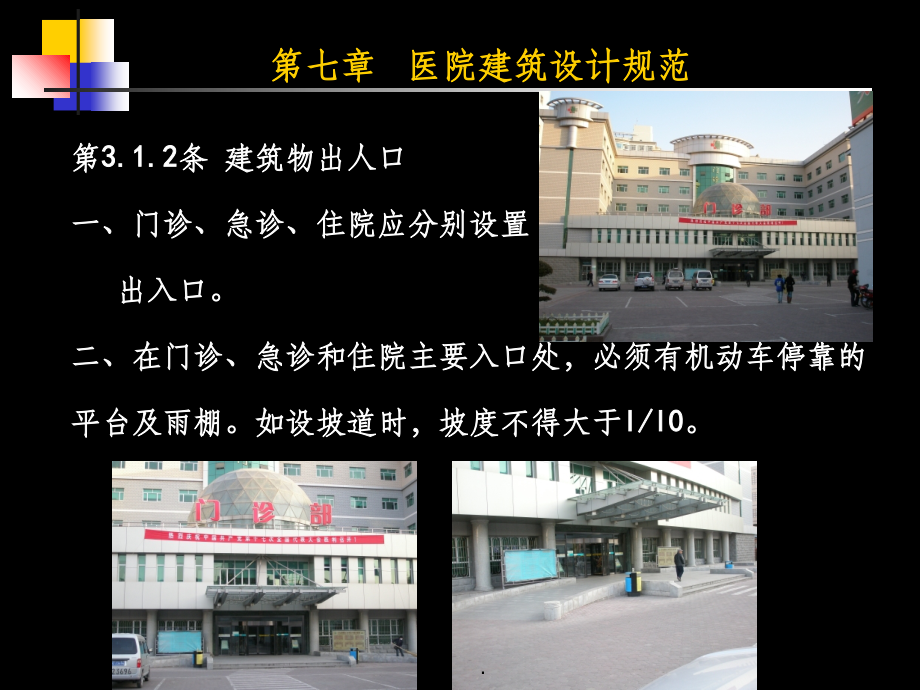

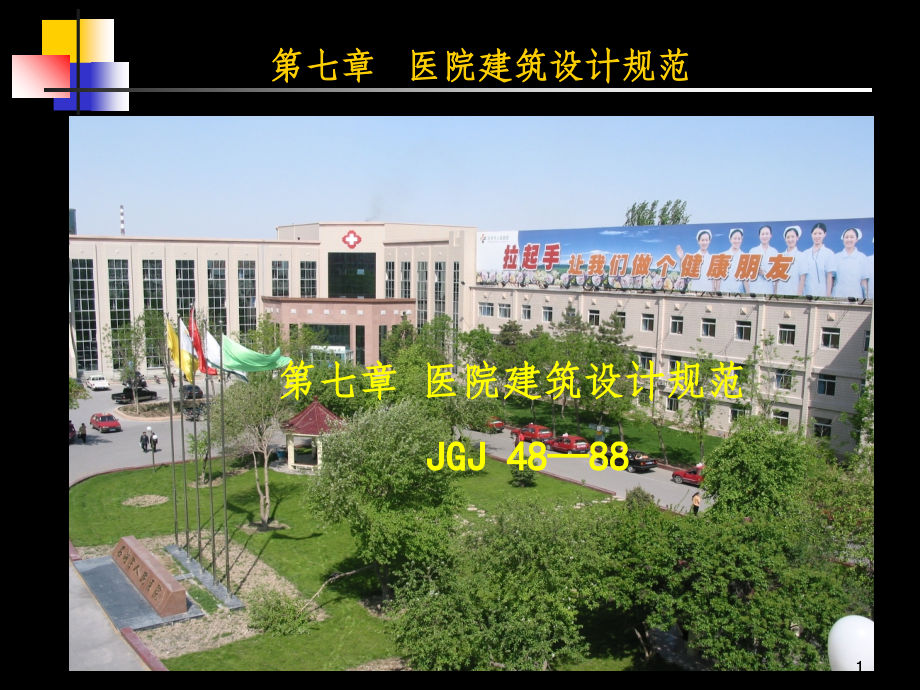

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,第七章 医院,建筑设计规范,第七章 医院建筑设计规范,JGJ 4888,1,.,第七章 医院,建筑设计规范,第3.1.2条 建筑物出人口,一、门诊、急诊、住院应分别设置,出入口。二、在门诊、急诊和住院主要入口处，必须有机动车停靠的平台及雨棚。如设坡道时，坡度不得大于l/l0。,2,.,第七章 医院,建筑设计规范,第3.1.4条 电梯，,一、四层及四层以上的门诊楼或,病房楼应设电梯，且不得少于二,台；当病房楼高度超过24m时，应设污物梯。,二、供病人使用的电梯和污物梯，应采用“病床梯”。,3,.,第七章 医院,建筑设计规范,第3.1.5条 楼梯,一、楼梯的位置，应同时符合防火疏散和功能分区的要求。二、主楼梯宽度不得小于l.65m，踏步宽度不得小于0.28m，,高度不应大于0.l6m。三、主楼梯和疏散楼梯的平台深度，,不宜小于2m。,4,.,第七章 医院,建筑设计规范,第3.1.6条 三层及三层以下无电梯的病房楼以及观察室与抢救室不在同一层又无电梯的急诊部，均应设置坡道，其坡度不宜大于1/l0，并应有防滑措施。第3.1.7条 通行推床的室内走道，净宽不应小于2.l0m；有高差者必须用坡道相接，其坡度不宜大于1/l0。,5,.,第七章 医院,建筑设计规范,第3.1.9条 门诊、急诊和病房，应充分利用自然通风和天,然采光。第3.1.10条 主要用房的采光窗洞口面积与该用房地板面积之比：,诊查室、病人活动室、检验室、医生办公室 I/6,候诊室、病房、配餐室、医护人员休息室 l/7,更衣室、浴室、厕所 l/8,6,.,第七章 医院,建筑设计规范,第3.1.11条 室内净高在自然通风条件下，不应低于下列规定诊查室2.60m，病房2.80m；,第3.1.14条 厕所,一、病人使用的厕所隔间的平面尺寸，不应小于l.l0ml.40m，门朝外开，门闩应能里外开启。二、病人使用的坐式大便器的坐圈宜采用“马蹄式，蹲式大,便器宜采用“下卧式”，大便器旁应装置“助立拉手”。,三、厕所应设前室，并应设非手动开关的洗手盆。,四、如采用室外厕所，宜用连廊与门诊、病房楼相接。,7,.,第七章 医院,建筑设计规范,第3.2.1条 门诊部的出入口或门厅，应处理好挂号问讯、预检分诊、记帐收费、取药等相互关系，使流程清楚，交通便捷，避免或减少交叉感染。,第3.2.2条 侯诊处,一、门诊宜分科侯诊，门诊量小的可合科侯诊。二、利用走道单側侯诊者，走道净宽不应小于2.l0m，两側侯诊者，净宽不应小于2.70m。,第3.2.3条 诊查室的开间净尺寸不应小于2.40m，进深净尺寸不应小于3.60m。,8,.,第七章 医院,建筑设计规范,第3.2.4条 妇、产科和计划生育,一、应自成一区，设单独出入口。,二、妇科和产科的检查室和厕所，,应分别设置。,三、计划生育可与产科合用检查室，并应增设手术室和休息室。各室应有阻隔外界视线的措施。,9,.,第七章 医院,建筑设计规范,第3.2.5条 儿科,一、应自成一区，宜设在首层出入方便之处，并应设单独出入口。二、入口应设预检处，并宜设挂号处和配药处。三、候诊处面积每病儿不宜少于l.50。,四、应设置仅供一病儿使用的隔离诊查室，并宜有单独对外出口。五、应分设,一般厕所和隔离厕所。,10,.,第七章 医院,建筑设计规范,第3.2.8条 门诊手术用房由手术室、准备室和更衣室组成；,手术室平面尺寸不应小于3.30m4.80m。第3.2.9条 厕所按日门诊量计算，男女病人比例-般为6：4，男厕每l20人设大便器1个，小便器2个；女厕每75人设大便器,l个。设置要求见第3.l.l4条。,11,.,第七章 医院,建筑设计规范,第3.3.1条 急诊部应设在门诊部之,近旁，并应有直通医院内部的联系,通路。,一、必须配备的用房抢救室、诊查室、治疗室、观察室；护士室、值班更衣室；污冼室、杂物贮藏室。,二、可单独设置或利用门诊部、医技科室的用房及设施：挂号室、病历室、药房、收费处；常规检验室、x线诊断室、功能检查室、手术室；厕所。,12,.,第七章 医院,建筑设计规范,第3.3.3条 门厅兼作分诊时，其面积不宜小于24m2。第3.3.4条 抢救室宜直通门厅，面积不应小于24 m2；门的净宽不应小于l.l0m。第3.3.5条 观察室,一、宜设抢救监护室。,二、平行排列的观察床净距,不应小于1.20m，有吊帘分隔,者不应小于1.40m，床沿与墙面净距不应小于1m。,13,.,第七章 医院,建筑设计规范,第3.4.4条 病房,一、病床的排列应平行于采光窗墙面。单排一般不超过3床，特殊情况不得超过4床；双排一般不超过6床，特殊情况不得超过8床。二、平行二床的净距不应小于0.80m，靠墙病床床沿同墙面的净距不应小于0.6m。三、单排病床通道净宽不应小于l.10m，双排病床（床端）通道净宽不应小于1.40m。,14,.,第七章 医院,建筑设计规范,四、病房门应直接开向走道，不应通过其它用房进人病房。五、重点护理病房宜靠近护士室，不宜超过4床；儿童病房宜近护士室，不得超过2床。六、病房门净宽不得小于l.l0m，门扇应设观察窗。,15,.,第七章 医院,建筑设计规范,第3.4.7条 护理单元的盥洗室和浴厕。,一、设置集中使用厕所的护理单元，男女病人比例一般为64，男厕每l6床设1个大便器和1个小便器；女厕每l2床设l个大便器。二、医护人员厕所应单独设置。三、设置集中使用盥洗室和浴室的护理单元，每1215床各设l个盥洗水嘴和淋浴器，但每一护理单元均不应少于各2个。盥洗室和淋浴室应设前室。,16,.,第七章 医院,建筑设计规范,第3.4.12条 妇、产科病房。,一、妇、产二科合为一个单元时，妇科的病房、治疗室、浴厕应与产科的产休室、产前检查室、浴厕分别设置。二、产房应自成一区，入口处应设卫生通过室和浴厕。,三、待产室应邻近产房，宜设专用厕所.,四、应设隔离待产室和隔离产房，如条件限制，两者可兼用。应设产期监护室,五、一般产房平面净尺寸宜为4.20m5.10m，剖腹产产房宜为5.40m55.l0m。,17,.,第七章 医院,建筑设计规范,第3.5.1 条,传染病房,20床以下的一般传染病房，宜设在病房楼的首层，并设专用出入口，但其上一层不得设置产科和儿科护理单元；20床以上，或兼收烈性传染病者，必须单独建造病房，并与周围的建筑保待一定距离。,18,.,第七章 医院,建筑设计规范,第3.5.2 条 门诊,一、宜设在单独建造传染病房的首层；,设于门诊部者应自成一区，并设,单独出入口。,二、几个病种不得同时使用一间诊室。,三、平面应严格按照使用流程和洁污分区布置，病人与医护人员的通行路线以及诊查室的门宜分别设置。,四、应设隔离观察室；宜设专用化验室和发药处。,19,.,第七章 医院,建筑设计规范,第3.5.3条 病房,一、平面应严格按照清洁区、半清洁区和污染区布置。,二、应设单独出入口和入院处理处。,三、需分别隔离的病种，应设单独通往室外的专用通道。,四、每间病房不得超过4床。两床之间的净距不得小于1.l0m五、完全隔离病房应设缓冲前室；盥洗、浴厕应附设于病房之内；并应有单独对外出口。六、每一病区都应设医护人员的更衣室和浴厕，并应设亲属探视处。,20,.,第七章 医院,建筑设计规范,第3.5.4条 消毒室,一、传染病房应设消毒室。,二、消毒室面积不宜小于20 m2，分发洁物和收受污物的门应分别设置。,三、消毒室宜单独设置工作人员淋浴设施。,21,.,第七章 医院,建筑设计规范,第3.6.3条手术室的间数及平面尺寸一、按外科病床计算，每2530床宜设置一间。,二、教学医院和以外科为重点的医院，每2025床宜设置一间三、应根据分科需要，选用手术室平面尺寸；无体外循环装备的，不应设特大手术室,特大手术室 8.105.10 大手术室 5.405.10 中手术室 4.205.l0 小手术室 3.304.80,22,.,第七章 医院,建筑设计规范,第3.6.4条 手术室的门窗,一、通向清洁走道的门净宽，不应小于1.l0m。,二、通向洗手室的门净宽，不应大于0.80m；应设弹簧门.当洗手室和手术室不贴邻时，则手术室通向清洁走道的门必须设弹簧门或自动启闭门。,三、手术室可采用天然光源或人工照明。当采用天然光源时，窗洞口面积与地板面积之比不得大于1/7，并应采取有效遮光措施。,23,.,第七章 医院,建筑设计规范,第4.0.2条 医院建筑耐火等级一般不应低于二级，当为三级时，不应超过三层。,第4.0.3条 防火分区,一、医院建筑的防火分区应结合建筑布局和功能分区划分。,二、防火分区的面积除按建筑防火等级和建筑物高度确定外，病房部分每层防火分区内，尚应根据面积大小和疏散路线进行防火再分隔；同层有二个及二个以上护理单元时，通向公共走道的单元入口处，应设乙级防火门。,三、防火分区内的病房、产房、手术部、精密贵重医疗装备用房等，均应采用耐火极限不低于l小时的非燃烧体与其他部分隔开。,24,.,第七章 医院,建筑设计规范,第4.0.4条 楼梯,一、病人使用的疏散楼梯至少应有一座为天然采光和自然通风的楼梯。,二、病房楼的疏散楼梯间，不论层数多少，均应为封闭式楼梯间；高层病房楼应为防烟楼梯间。,25,.,第七章 医院,建筑设计规范,第4.0.5条 安全出口,一、在一般情况下，每个护理单元应有二个不同方向的安全出口。,二、尽端式护理单元，或“自成一区”的治疗用房，其最远一个房间门至外部安全出口的距离,和房间内最远一点到房门的距,离，如均未超过建筑设计防火,规范规定时，可设一个安全出,口。,26,.,第七章 医院,建筑设计规范,第4.0.6条 医疗用房应设疏散指示图标；疏散走道及楼梯间均应设事故照明。,第4.0.7条 供氧房宜布置在主体建筑的墙外；并应远离热源、火源和易燃、易爆源。,27,.,第七章 医院,建筑设计规范,28,.,第七章 医院,建筑设计规范,29,.,
