2025年高职（数控技术）加工中心操作综合试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 加工中心与普通数控机床的主要区别是（ ）
A. 有刀库和自动换刀装置
B. 加工精度高
C. 效率高
D. 自动化程度高
2. 数控加工中心的刀具由（ ）管理。
A. 计算机
B. 刀库
C. 主轴
D. 操作人员

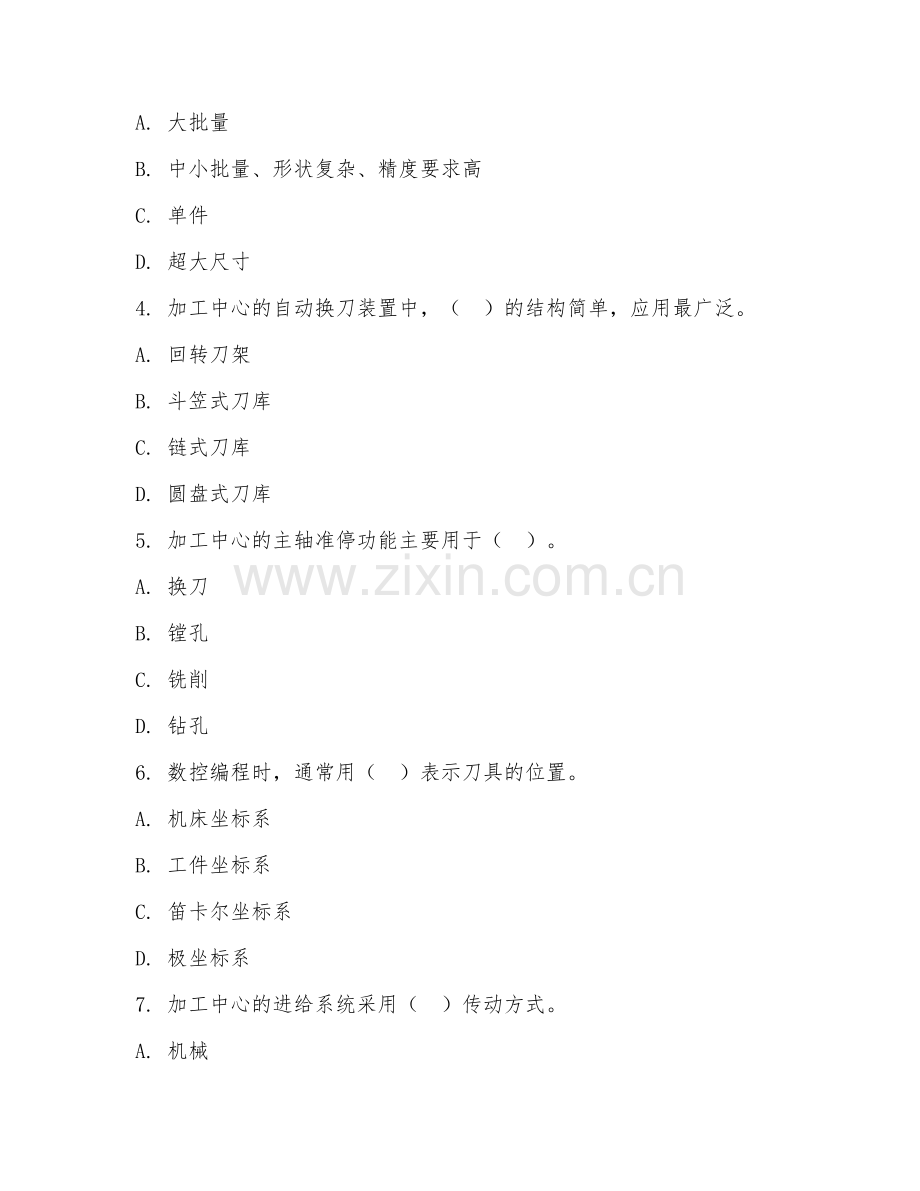

3. 加工中心最适合加工（ ）零件。
A. 大批量
B. 中小批量、形状复杂、精度要求高
C. 单件
D. 超大尺寸
4. 加工中心的自动换刀装置中，（ ）的结构简单，应用最广泛。
A. 回转刀架
B. 斗笠式刀库
C. 链式刀库
D. 圆盘式刀库
5. 加工中心的主轴准停功能主要用于（ ）。
A. 换刀
B. 镗孔
C. 铣削
D. 钻孔
6. 数控编程时，通常用（ ）表示刀具的位置。
A. 机床坐标系
B. 工件坐标系
C. 笛卡尔坐标系
D. 极坐标系
7. 加工中心的进给系统采用（ ）传动方式。
A. 机械
B. 液压
C. 电气
D. 混合
8. 刀具半径补偿功能在（ ）编程中使用。
A. 手工
B. 自动
C. 宏程序
D. 固定循环
9. 加工中心的冷却液系统主要作用是（ ）。
A. 冷却刀具
B. 冷却工件
C. 清洗切屑
D. 以上都是
10. 加工中心的精度检验项目不包括（ ）。
A. 几何精度
B. 定位精度
C. 重复定位精度
D. 表面粗糙度

第II卷（非选择题，共70分）

填空题（共10分）
答题要求：请在横线上填写正确答案。(总共5题，每题2分)
1. 加工中心的刀库容量一般有______、______等多种规格。
2. 数控编程中的G代码分为______和______两类。
3. 加工中心的主轴转速通常用______表示。
4. 刀具长度补偿指令一般有______、______等。
5. 加工中心的自动换刀过程包括______、______、______等步骤。

简答题（共20分）
答题要求：简要回答问题，语言要简洁明了。(总共4题，每题5分)
1. 简述加工中心的工作原理。
2. 加工中心的刀具选择原则有哪些？
3. 数控编程的步骤有哪些？
4. 如何提高加工中心的加工精度？

编程题（共20分）
答题要求：根据给定的零件图纸和加工要求，编写数控加工程序。(总共1题，20分)
零件图纸要求：加工一个圆形零件，直径为50mm，厚度为10mm，材料为铝合金。在零件中心钻一个直径为10mm的孔，然后进行铣削加工，铣削深度为5mm。

综合应用题（共20分）
答题要求：根据给定的材料，回答问题并进行相关计算。(总共1题，20分)
材料：某加工中心在加工一批零件时，发现尺寸精度超差。经过分析，发现主要原因是刀具磨损和机床精度下降。已知刀具磨损后，刀具半径增大了0.05mm，机床的定位精度偏差为±0.03mm。零件图纸要求的尺寸公差为±0.05mm。
问题：
1. 刀具磨损对零件尺寸精度有何影响？
2. 机床精度下降对零件尺寸精度有何影响？
3. 如何解决尺寸精度超差的问题？

答案：
第I卷：1. A 2. B 3. B 4. B 5. A 6. B 7. C 8. B 9. D 10. D
第II卷：填空题：1. 16把、24把 2. 模态、非模态 3. r/min 4. G43、G44 5. 选刀、换刀、装刀
简答题：1. 加工中心通过刀库存储刀具，根据程序指令自动选择刀具并更换，主轴带动刀具对工件进行切削加工，可实现多工序集中加工。2. 根据加工工艺、工件材料、加工精度等选择合适刀具，考虑刀具的耐用度、刚性等。3. 分析零件图纸、确定工艺路线、数值计算、编写程序、程序校验与修改。4. 定期维护机床、正确选择刀具和切削参数、进行刀具半径补偿等。
编程题答案示例：
O0001
G54 G90 G00 X0 Y0 Z100
M03 S1000
G81 X0 Y0 Z-10 R5 F100 （钻孔）
G00 Z100
G01 X25 Y0 F200
G03 X25 Y0 I-25 J0 （铣削圆）
G01 Z5
G00 Z100
M05
M30
综合应用题：1. 刀具磨损使刀具半径增大，会导致加工尺寸变大，超出公差范围影响精度。2. 机床定位精度偏差会使刀具定位不准确，造成加工尺寸偏差，影响精度。3. 解决方法：定期更换磨损刀具；对机床进行精度调整和维修，提高机床定位精度；优化加工工艺和参数，减小误差。
