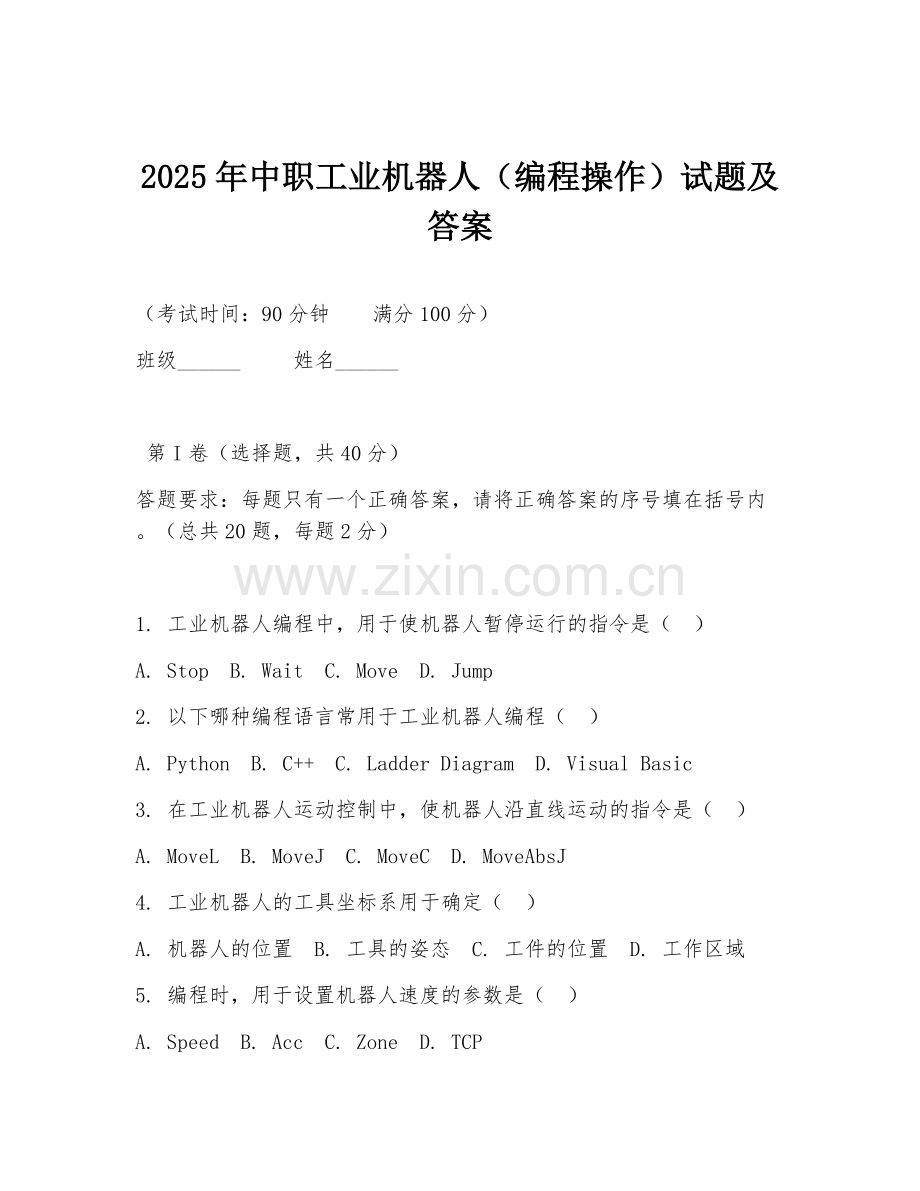

2025年中职工业机器人（编程操作）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。（总共20题，每题2分）

1. 工业机器人编程中，用于使机器人暂停运行的指令是（ ）
A. Stop B. Wait C. Move D. Jump
2. 以下哪种编程语言常用于工业机器人编程（ ）
A. Python B. C++ C. Ladder Diagram D. Visual Basic
3. 在工业机器人运动控制中，使机器人沿直线运动的指令是（ ）
A. MoveL B. MoveJ C. MoveC D. MoveAbsJ
4. 工业机器人的工具坐标系用于确定（ ）
A. 机器人的位置 B. 工具的姿态 C. 工件的位置 D. 工作区域
5. 编程时，用于设置机器人速度的参数是（ ）
A. Speed B. Acc C. Zone D. TCP

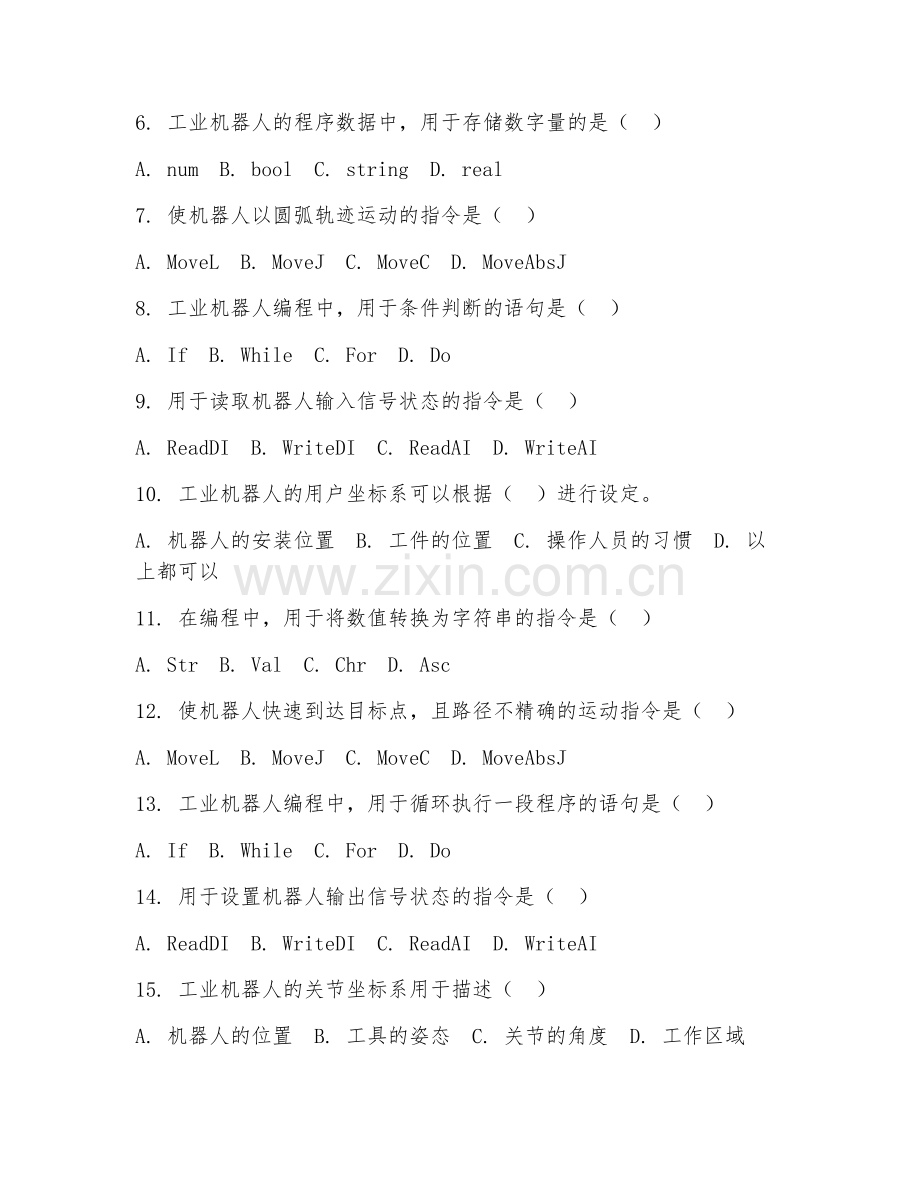

6. 工业机器人的程序数据中，用于存储数字量的是（ ）
A. num B. bool C. string D. real
7. 使机器人以圆弧轨迹运动的指令是（ ）
A. MoveL B. MoveJ C. MoveC D. MoveAbsJ
8. 工业机器人编程中，用于条件判断的语句是（ ）
A. If B. While C. For D. Do
9. 用于读取机器人输入信号状态的指令是（ ）
A. ReadDI B. WriteDI C. ReadAI D. WriteAI
10. 工业机器人的用户坐标系可以根据（ ）进行设定。
A. 机器人的安装位置 B. 工件的位置 C. 操作人员的习惯 D. 以上都可以
11. 在编程中，用于将数值转换为字符串的指令是（ ）
A. Str B. Val C. Chr D. Asc
12. 使机器人快速到达目标点，且路径不精确的运动指令是（ ）
A. MoveL B. MoveJ C. MoveC D. MoveAbsJ
13. 工业机器人编程中，用于循环执行一段程序的语句是（ ）
A. If B. While C. For D. Do
14. 用于设置机器人输出信号状态的指令是（ ）
A. ReadDI B. WriteDI C. ReadAI D. WriteAI
15. 工业机器人的关节坐标系用于描述（ ）
A. 机器人的位置 B. 工具的姿态 C. 关节的角度 D. 工作区域
16. 在编程时，用于比较两个数值大小的运算符是（ ）
A. = B. > C. < D. 以上都是
17. 使机器人以线性方式运动到目标点，路径精确的指令是（ ）
A. MoveL B. MoveJ C. MoveC D. MoveAbsJ
18. 工业机器人编程中，用于调用子程序的指令是（ ）
A. Call B. Sub C. Function D. Return
19. 用于获取机器人当前位置信息的指令是（ ）
A. GetTCPPos B. GetJointPos C. GetUserPos D. 以上都可以
20. 工业机器人编程中，用于注释程序的符号是（ ）
A. // B. / / C. D. 以上都可以

第II卷（非选择题，共60分）

简答题（共20分）
答题要求：请简要回答问题，语言要简洁明了。（总共4题，每题5分）

1. 简述工业机器人编程中常用的运动指令及其特点。
回答：MoveJ指令使机器人以关节运动方式快速到达目标点，路径不精确；MoveL指令使机器人沿直线运动到目标点，路径精确；MoveC指令使机器人以圆弧轨迹运动到目标点，常用于焊接等工艺。

2. 如何在工业机器人编程中设置工具坐标系？
回答：通过示教器操作，先将工具安装在机器人末端，然后使用手动操纵功能，使工具末端接触一个已知位置的点，再通过示教器设置工具坐标系的原点和方向。

3. 工业机器人编程中，程序数据有哪些类型？分别举例说明。
回答：有num（数字量），如100；bool（布尔量），如TRUE或FALSE；string（字符串），如“Hello”；real（实数），如3.14等。

4. 简述工业机器人编程中条件判断语句的使用方法。
回答：使用If语句，格式为If条件表达式Then执行语句组EndIf。例如If num1>10 Then MoveL p1 EndIf，当num1大于1时，机器人执行MoveL p1动作。

编程题（共20分）
答题要求：根据题目要求编写工业机器人程序。工业机器人要完成以下任务：从初始位置出发，先直线运动到点P1，再以圆弧轨迹运动到点P2，最后直线运动回初始位置。请使用合适的运动指令编写程序。

程序如下：
MoveL p1
MoveC p2
MoveL 初始位置

综合应用题（共15分）
答题要求：结合实际应用场景，分析并解决问题。某工业机器人生产线需要对一批零件进行焊接操作。已知零件放置在工作台上的固定位置，机器人末端安装有焊接工具。请描述如何进行编程，使机器人能够准确地对每个零件进行焊接。

首先要确定零件的位置，通过设置用户坐标系将其作为焊接的目标位置。然后编写程序，使用MoveL指令使机器人从初始位置直线运动到零件上方合适的焊接起始点，再使用MoveC指令以圆弧轨迹运动进行焊接操作，焊接完成后通过MoveL指令回到初始位置或下一个零件的焊接起始点，循环执行此过程，可通过设置条件判断语句结合计数器等控制焊接的数量和流程。

案例分析题（共5分）
答题要求：阅读案例，分析问题并提出解决方案。某工业机器人在运行过程中出现异常抖动现象。经过检查，发现机器人的某个关节电机电流过大。请分析可能导致这种情况的原因，并提出解决措施。

可能原因：关节机械结构存在卡顿，阻碍关节正常运动；电机参数设置不合理，如速度、加速度过大；负载过重超出关节承载能力。解决措施：检查关节机械结构，清理或修复卡顿部位；调整电机速度及加速度参数；检查负载是否过重，如有必要调整负载或更换承载能力更大的关节。

答案：1. A 2. C 3. A 4. B 5. A 6. B 7. C 8. A 9. A 10. D 11. A 12. B 13. B 14. B 15. C 16. D 17. A 18. A 19. D 20. A
