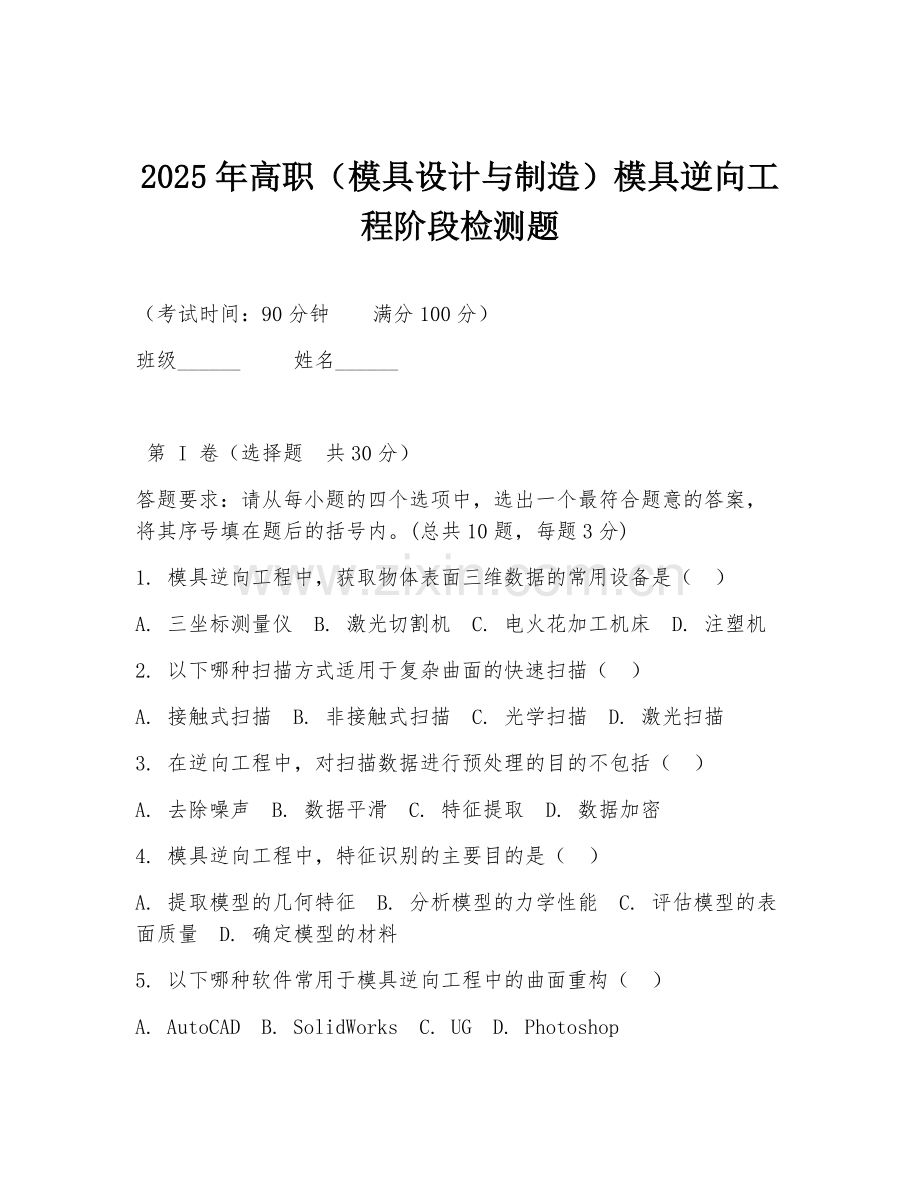

2025年高职（模具设计与制造）模具逆向工程阶段检测题

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题 共30分）
答题要求：请从每小题的四个选项中，选出一个最符合题意的答案，将其序号填在题后的括号内。(总共10题，每题3分)
1. 模具逆向工程中，获取物体表面三维数据的常用设备是（ ）
A. 三坐标测量仪 B. 激光切割机 C. 电火花加工机床 D. 注塑机
2. 以下哪种扫描方式适用于复杂曲面的快速扫描（ ）
A. 接触式扫描 B. 非接触式扫描 C. 光学扫描 D. 激光扫描
3. 在逆向工程中，对扫描数据进行预处理的目的不包括（ ）
A. 去除噪声 B. 数据平滑 C. 特征提取 D. 数据加密
4. 模具逆向工程中，特征识别的主要目的是（ ）
A. 提取模型的几何特征 B. 分析模型的力学性能 C. 评估模型的表面质量 D. 确定模型的材料
5. 以下哪种软件常用于模具逆向工程中的曲面重构（ ）
A. AutoCAD B. SolidWorks C. UG D. Photoshop
6. 在逆向工程中，对重构曲面进行质量评估时，不考虑的因素是（ ）
A. 曲面的光顺性 B. 曲面的精度 C. 曲面的颜色 D. 曲面的曲率变化
7. 模具逆向工程中，对实物模型进行数字化处理的第一步是（ ）
A. 数据采集 B. 数据预处理 C. 特征识别 D. 曲面重构
8. 以下哪种数据格式不常用于模具逆向工程（ ）
A. STL B. IGES C. DWG D. DXF
9. 在逆向工程中，对扫描数据进行对齐的目的是（ )
A. 使不同部位的数据统一坐标 B. 提高数据的分辨率 C. 增强数据的对比度 D. 去除数据中的冗余信息
10. 模具逆向工程中，对重构模型进行虚拟装配的主要目的是（ ）
A. 检查模型的装配关系 B. 分析模型的运动性能 C. 评估模型的外观质量 D. 确定模型的制造工艺

第 II 卷（非选择题 共70分）
11. 简答题：简述模具逆向工程的基本流程。(10分)
12. 简答题：在模具逆向工程中，数据采集的方法有哪些？各有什么优缺点？(15分)
13. 分析题：现有一个复杂的模具实物模型，简述如何运用逆向工程技术对其进行数字化处理和模型重构。(20分)
14. 材料分析题：材料：在模具逆向工程中，扫描数据的质量对后续的处理和重构有着重要影响。某企业在对一款汽车模具进行逆向工程时，发现扫描数据存在噪声和不完整的情况。问题：请分析可能导致扫描数据出现这些问题的原因，并提出相应的解决措施。(15分)
15. 设计题：设计一个简单的模具逆向工程方案，包括数据采集、处理、重构和验证的主要步骤。(10分)

答案：
1. A
2. B
3. D
4. A
5. C
6. C
7. A
8. D
9. A
10. A
11. 模具逆向工程基本流程：首先进行数据采集，利用三坐标测量仪、激光扫描等设备获取实物模型的三维数据；接着进行数据预处理，去除噪声、平滑数据等；然后进行特征识别，提取模型的几何特征；再进行曲面重构，构建三维曲面模型；最后进行模型验证与优化，确保模型符合设计要求。
12. 数据采集方法及优缺点：接触式扫描，优点是精度高，能获取复杂形状细节；缺点是速度慢，可能损伤模型表面。非接触式扫描，如光学扫描和激光扫描，优点是速度快，不损伤模型；缺点是对一些透明或反光物体扫描效果可能不佳，精度相对接触式稍低。
13. 对于复杂模具实物模型的数字化处理和模型重构：先选择合适的扫描设备进行数据采集，如采用激光扫描获取完整外形数据；采集后对数据进行预处理，去除噪声、补齐缺失数据；通过特征识别确定模型的关键特征；利用专业软件进行曲面重构，构建精确的三维曲面模型；最后进行模型验证，检查模型的精度、装配关系等是否符合要求。
14. 原因：扫描设备精度不足、扫描环境不佳有干扰、实物模型表面不平整或有特殊材质。措施：选用高精度扫描设备，改善扫描环境，对实物模型进行预处理，如打磨平整、清理表面杂质等，重新扫描数据。
15. 数据采集：用激光扫描仪对模具进行全方位扫描。数据处理：去除噪声、补齐缺失数据。重构：利用UG软件进行曲面重构。验证：将重构模型导入虚拟装配环境，检查装配关系是否正确，测量关键尺寸是否符合要求，对不符合处进行调整优化。
