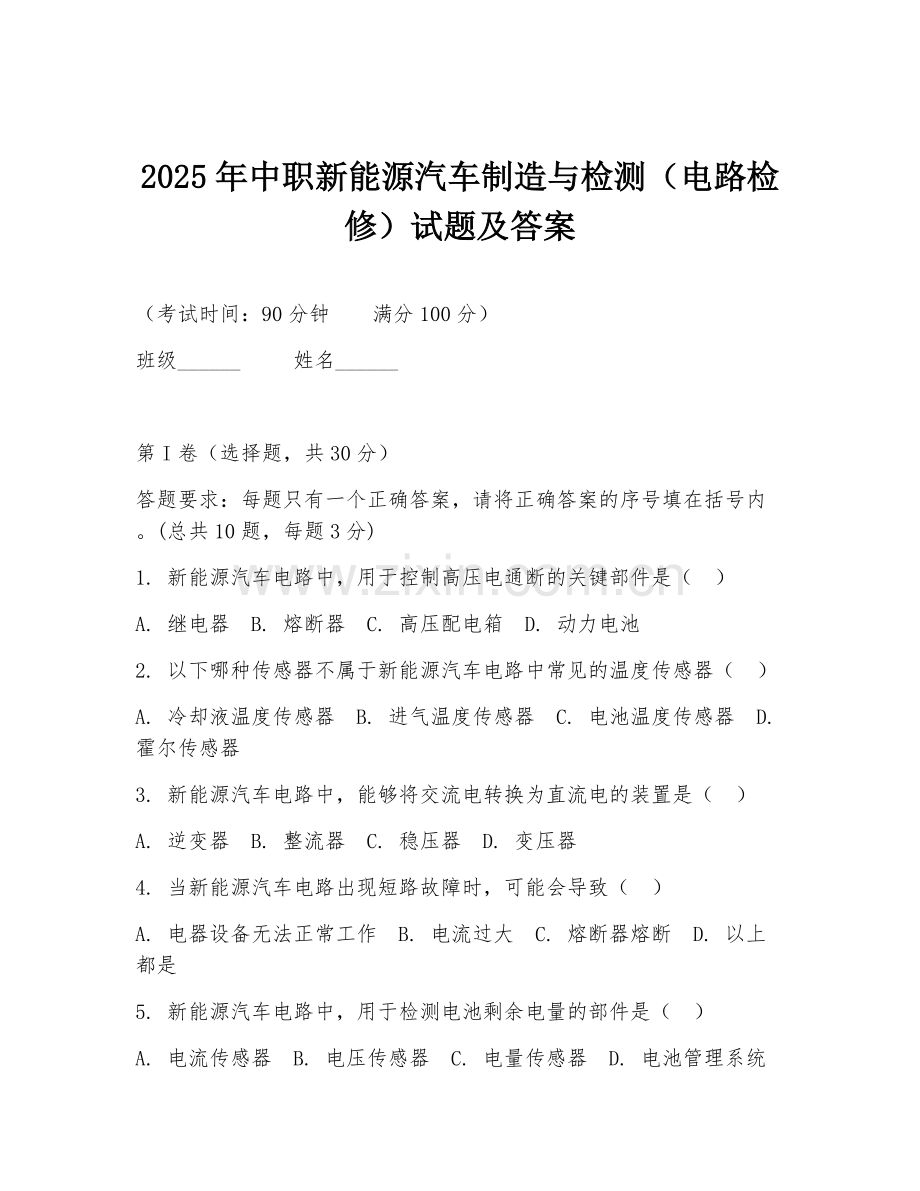

2025年中职新能源汽车制造与检测（电路检修）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 新能源汽车电路中，用于控制高压电通断的关键部件是（ ）
A. 继电器 B. 熔断器 C. 高压配电箱 D. 动力电池
2. 以下哪种传感器不属于新能源汽车电路中常见的温度传感器（ ）
A. 冷却液温度传感器 B. 进气温度传感器 C. 电池温度传感器 D. 霍尔传感器
3. 新能源汽车电路中，能够将交流电转换为直流电的装置是（ ）
A. 逆变器 B. 整流器 C. 稳压器 D. 变压器
4. 当新能源汽车电路出现短路故障时，可能会导致（ ）
A. 电器设备无法正常工作 B. 电流过大 C. 熔断器熔断 D. 以上都是
5. 新能源汽车电路中，用于检测电池剩余电量的部件是（ ）
A. 电流传感器 B. 电压传感器 C. 电量传感器 D. 电池管理系统

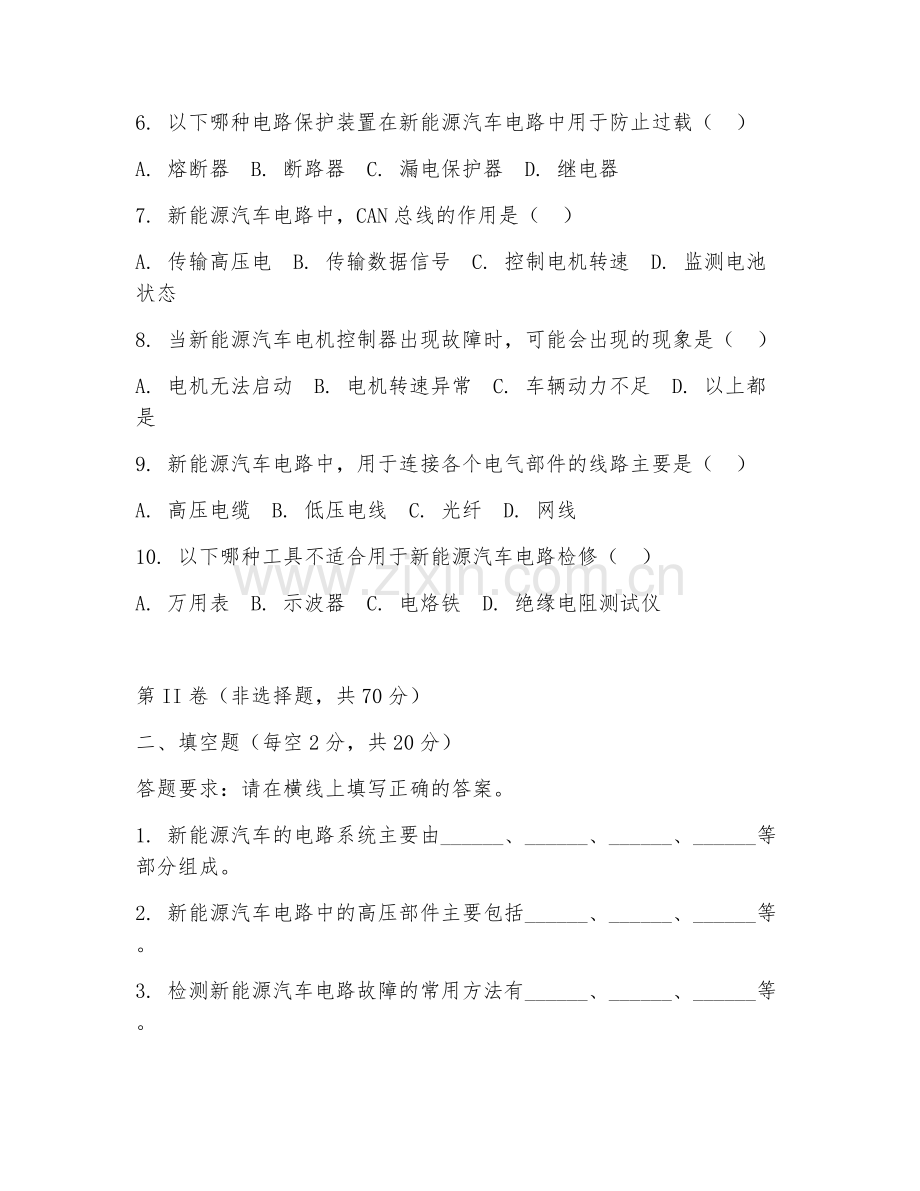

6. 以下哪种电路保护装置在新能源汽车电路中用于防止过载（ ）
A. 熔断器 B. 断路器 C. 漏电保护器 D. 继电器
7. 新能源汽车电路中，CAN总线的作用是（ ）
A. 传输高压电 B. 传输数据信号 C. 控制电机转速 D. 监测电池状态
8. 当新能源汽车电机控制器出现故障时，可能会出现的现象是（ ）
A. 电机无法启动 B. 电机转速异常 C. 车辆动力不足 D. 以上都是
9. 新能源汽车电路中，用于连接各个电气部件的线路主要是（ ）
A. 高压电缆 B. 低压电线 C. 光纤 D. 网线
10. 以下哪种工具不适合用于新能源汽车电路检修（ ）
A. 万用表 B. 示波器 C. 电烙铁 D. 绝缘电阻测试仪

第II卷（非选择题，共70分）
二、填空题（每空2分，共20分）
答题要求：请在横线上填写正确的答案。
1. 新能源汽车的电路系统主要由______、______、______、______等部分组成。
2. 新能源汽车电路中的高压部件主要包括______、______、______等。
3. 检测新能源汽车电路故障的常用方法有______、______、______等。

三、判断题（每题2分，共10分）
答题要求：判断下列说法是否正确，正确的打“√”，错误的打“×”。
1. 新能源汽车电路中，所有的电器设备都直接连接到动力电池上。（ ）
2. 熔断器的额定电流应大于电路中的正常工作电流。（ ）
3. 新能源汽车电路中，CAN总线的通信速率是固定不变的。（ ）
4. 当新能源汽车电机出现故障时，一定是电机本身的问题，与电路无关。（ ）
5. 对新能源汽车电路进行检修时，不需要先断开高压电源。（ ）

四、简答题（每题10分，共20分）
答题要求：请简要回答问题，答案应简洁明了。
1. 简述新能源汽车电路中高压配电箱的作用。
2. 新能源汽车电路出现故障时，如何进行初步的故障诊断？

五、案例分析题（每题20分，共20分）
答题要求：请根据所给案例，分析故障原因并提出解决方法。
案例如下：一辆新能源汽车在行驶过程中突然出现动力中断的情况，仪表盘上显示电池电量低的警示灯亮起。经检查，发现电池组的电压明显低于正常范围，且电池连接线有发热现象。

答案：
一、选择题答案：1.C 2.D 3.B 4.D 5.D 6.B 7.B 8.D 9.B 10.C
二、填空题答案：1.电源系统、用电设备、配电装置、信号传输系统 2.动力电池、电机控制器、高压配电箱 3.直观检查法、万用表测量法、示波器检测法
三、判断题答案：1.× 2.√ 3.× 4.× 5.×
四、简答题答案：1.高压配电箱是新能源汽车电路中控制高压电通断的关键部件，它能够根据车辆的运行状态和需求，合理分配高压电到各个高压部件，如电机控制器、电池管理系统等，同时还具备过流、过压、漏电等保护功能，确保高压电路的安全运行。2.首先进行直观检查，查看电路连接是否松动、有无烧焦异味等。然后使用万用表测量相关部件的电压、电阻、电流等参数，与正常数值对比。还可通过诊断仪读取故障码，根据故障码提示进一步排查故障部位。
五、案例分析题答案：故障原因可能是电池连接线接触不良，导致电阻增大，在电流通过时产生过多热量，消耗了电能，使电池组电压下降。解决方法：重新检查电池连接线，确保连接牢固，清理接触部位的氧化物，必要时更换连接线。同时检查电池管理系统是否正常工作，若有故障及时修复或更换。
