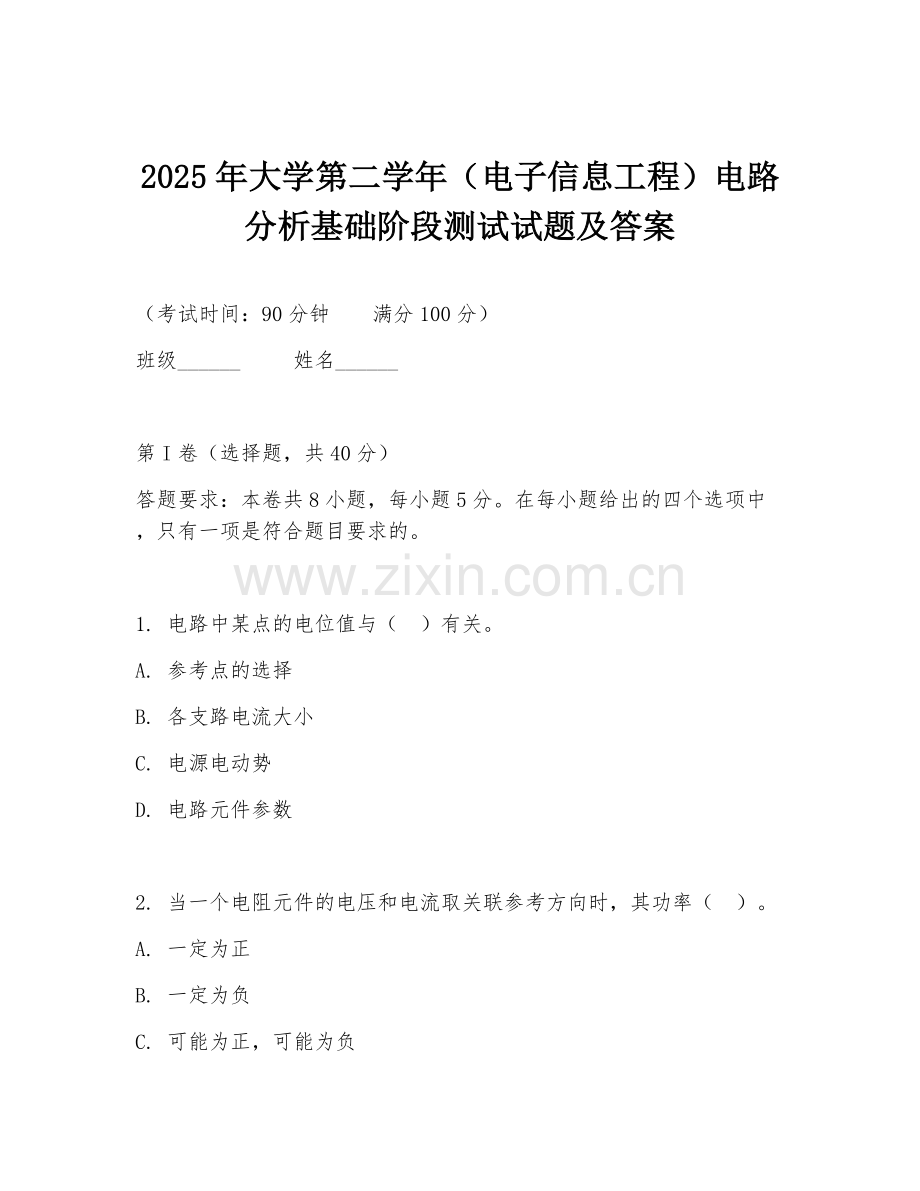

2025年大学第二学年（电子信息工程）电路分析基础阶段测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共8小题，每小题5分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 电路中某点的电位值与（ ）有关。
A. 参考点的选择
B. 各支路电流大小
C. 电源电动势
D. 电路元件参数

2. 当一个电阻元件的电压和电流取关联参考方向时，其功率（ ）。
A. 一定为正
B. 一定为负
C. 可能为正，可能为负
D. 恒为零

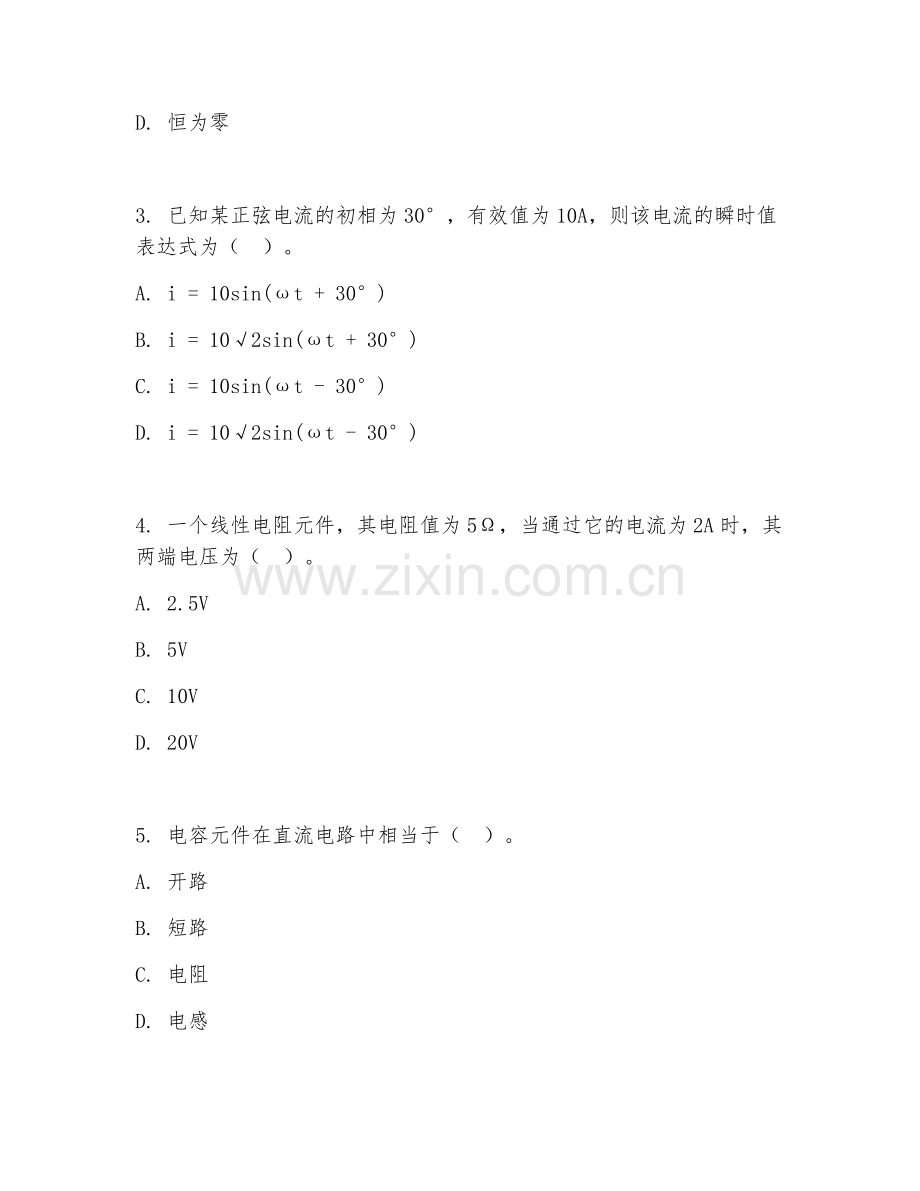

3. 已知某正弦电流的初相为30°，有效值为10A，则该电流的瞬时值表达式为（ ）。
A. i = 10sin(ωt + 30°)
B. i = 10√2sin(ωt + 30°)
C. i = 10sin(ωt - 30°)
D. i = 10√2sin(ωt - 30°)

4. 一个线性电阻元件，其电阻值为5Ω，当通过它的电流为2A时，其两端电压为（ ）。
A. 2.5V
B. 5V
C. 10V
D. 20V

5. 电容元件在直流电路中相当于（ ）。
A. 开路
B. 短路
C. 电阻
D. 电感

6. 某RL串联电路，已知R = 3Ω，XL = 4Ω，则该电路的阻抗为（ ）。
A. 1Ω
B. 5Ω
C. 7Ω
D. 12Ω

7. 正弦交流电路中，无功功率的单位是（ ）。
A. 瓦特（W）
B. 乏（var）
C. 焦耳（J）
D. 伏特（V）

8. 对称三相电路中，线电压与相电压的关系是（ ）。
A. UL = UP
B. UL = √3UP
C. UL = 3UP
D. UL = 1/√3UP

第II卷（非选择题，共60分）

（一）填空题（共15分）
答题要求：本大题共3小题，每空3分。把答案填在题中的横线上。

1. 电路的基本组成部分有电源、负载、______和______。

2. 基尔霍夫电流定律指出，在任一时刻，流入某一节点的电流之和______流出该节点的电流之和。

3. 某正弦电压的有效值为220V，频率为50Hz，初相为60°，则其瞬时值表达式为u = ______。

（二）简答题（共15分）
答题要求：本大题共2小题，每题7.5分。简要回答问题。

1. 简述叠加定理的内容。

2. 说明提高功率因数的意义和方法。

（三）计算题（共20分）
答题要求：本大题共2小题，每题10分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

1. 已知某电路中，电阻R = 10Ω，电感L = 0.1H，电源电压u = 220√2sin(100πt)V，求电路中的电流i。

2. 有一个三相四线制电路，线电压为380V，每相负载电阻R = 10Ω，求负载的相电流、线电流以及三相负载的有功功率。

（四）分析题（共10分）
答题要求：本大题共1小题。阅读材料，回答问题。
材料：在一个简单的直流电路中，有一个电源、一个电阻和一个开关。当开关闭合时，电路中有电流通过，电阻会发热。
问题：请分析电阻发热的能量来源，并说明该过程中能量是如何转换的。

（五）设计题（共10分）
答题要求：本大题共1小题。根据要求设计电路。
设计一个简单的照明电路，要求有一个电源开关、两个灯泡，能够实现两个灯泡独立控制，且灯泡亮度可调节。请画出电路原理图，并简要说明设计思路。

答案：
第I卷：1. A 2. C 3. B 4. C 5. A 6. B 7. B 8. B
第II卷：（一）1. 中间环节、导线 2. 等于 3. 220√2sin(100πt + 60°)V
（二）1. 叠加定理：在线性电路中，任一支路的电流（或电压）等于各个独立电源单独作用时在该支路所产生的电流（或电压）的代数和。2. 提高功率因数的意义：提高发电设备的利用率；减少线路上的功率损耗。方法：并联电容器。
（三）1. 先求感抗XL = ωL = 100π×0.1 = 10πΩ，阻抗Z = √(R² + XL²) = √(10² + (10π)²)Ω，电流有效值I = U/Z = 220/√(10² + (10π)²)A，i = I√2sin(100πt - φ)，其中tanφ = XL/R = π。2. 相电流IP = UP/R = 220/10 = 22A，线电流IL = IP = 22A，有功功率P = 3UPIP = 3×220×22W。
（四）电阻发热的能量来源是电源提供的电能。在该过程中，电源的电能通过电流做功，将电能转换为电阻的内能，使电阻发热。
（五）电路原理图：电源正极经开关S1后分为两条支路，一条支路经灯泡L1和滑动变阻器R1回到电源负极，另一条支路经灯泡L2和滑动变阻器R2回到电源负极。设计思路：通过两个独立的开关分别控制两个灯泡，利用滑动变阻器改变灯泡两端电压从而调节亮度。
