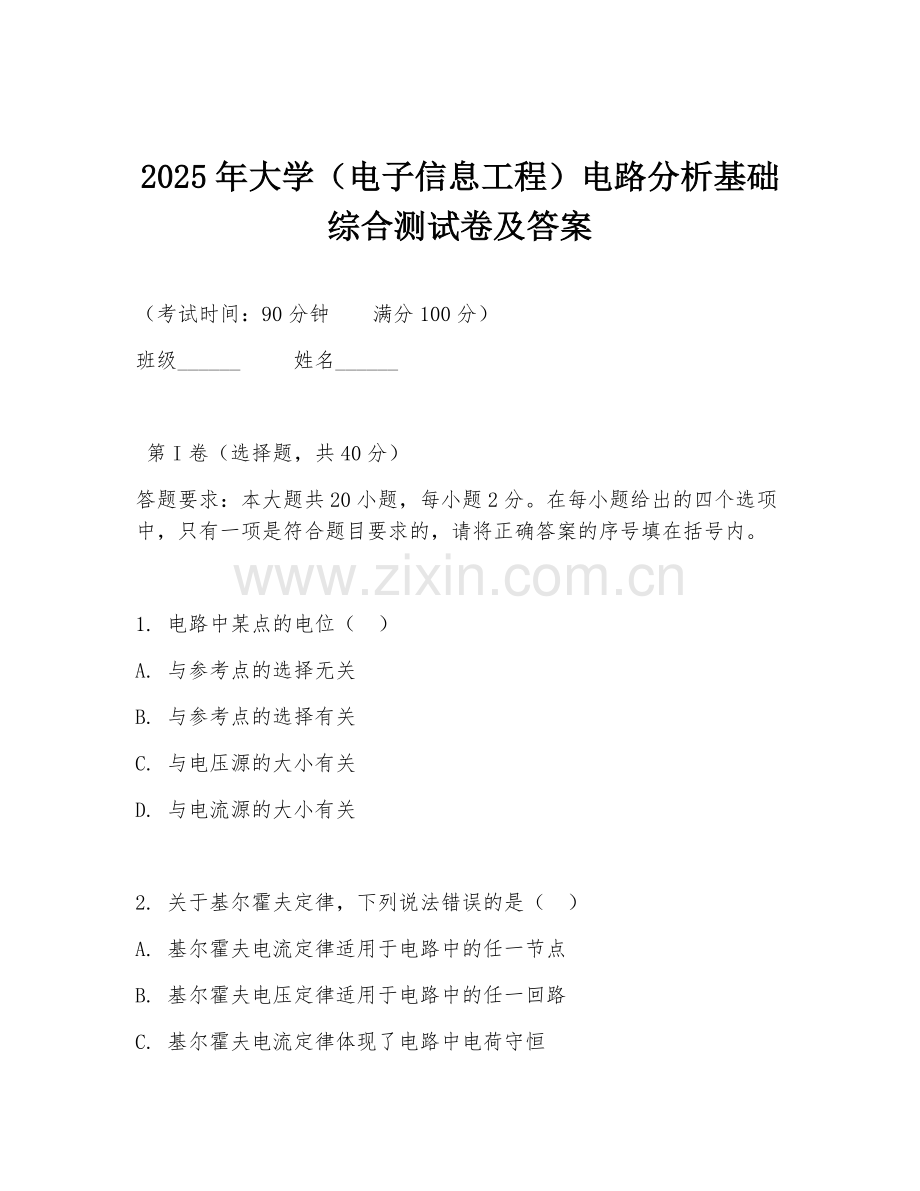

2025年大学（电子信息工程）电路分析基础综合测试卷及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 电路中某点的电位（ ）
A. 与参考点的选择无关
B. 与参考点的选择有关
C. 与电压源的大小有关
D. 与电流源的大小有关

2. 关于基尔霍夫定律，下列说法错误的是（ ）
A. 基尔霍夫电流定律适用于电路中的任一节点
B. 基尔霍夫电压定律适用于电路中的任一回路
C. 基尔霍夫电流定律体现了电路中电荷守恒

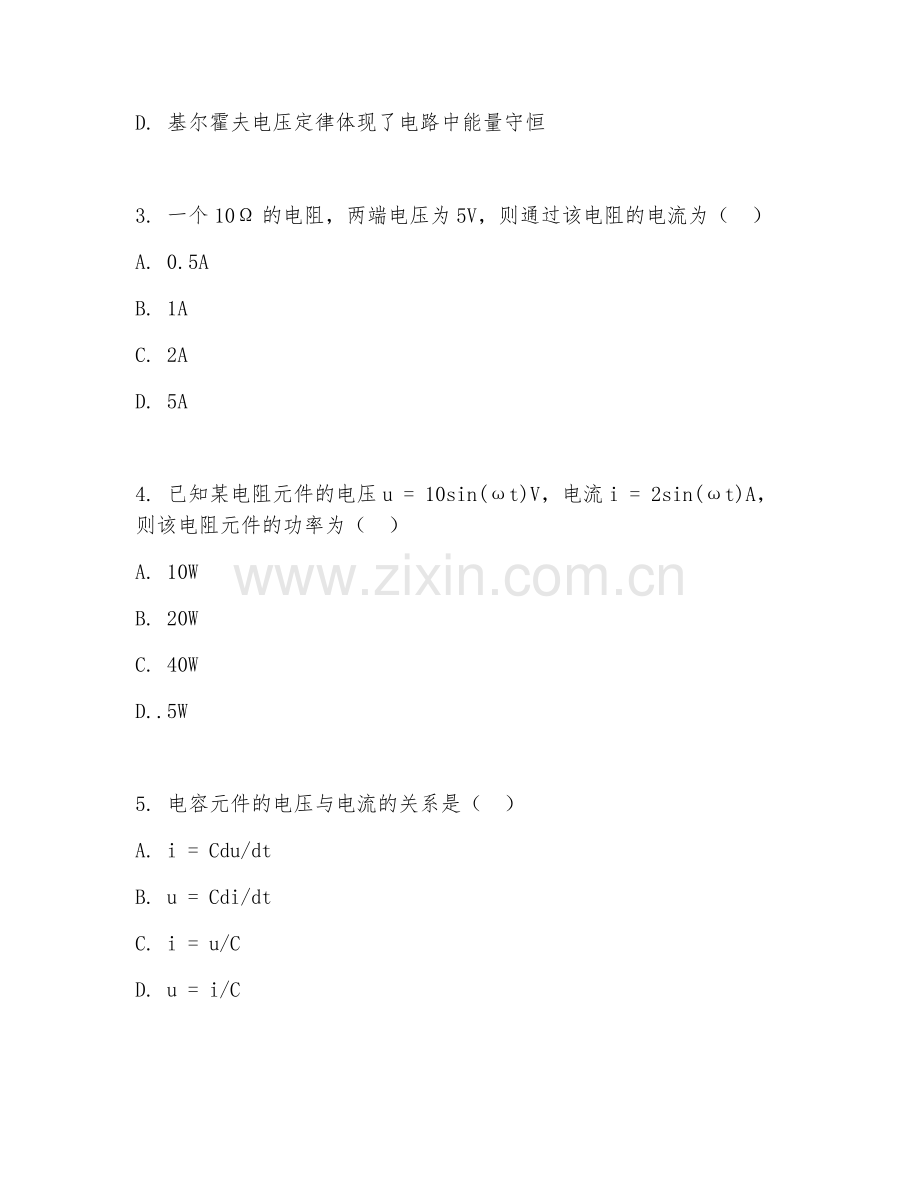

D. 基尔霍夫电压定律体现了电路中能量守恒

3. 一个10Ω的电阻，两端电压为5V，则通过该电阻的电流为（ ）
A. 0.5A
B. 1A
C. 2A
D. 5A

4. 已知某电阻元件的电压u = 10sin(ωt)V，电流i = 2sin(ωt)A，则该电阻元件的功率为（ ）
A. 10W
B. 20W
C. 40W
D..5W

5. 电容元件的电压与电流的关系是（ ）
A. i = Cdu/dt
B. u = Cdi/dt
C. i = u/C
D. u = i/C

6. 电感元件的电压与电流的关系是（ ）
A. u = Ldi/dt
B. i = Ldu/dt
C. u = i/L
D. i = u/L

7. 下列关于电源等效变换的说法正确的是（ ）
A. 电压源与电流源不能等效变换
B. 等效变换前后对外电路的电压和电流不变
C. 理想电压源和理想电流源可以等效变换
D. 等效变换只适用于直流电路

8. 叠加定理适用于（ ）
A. 线性电路
B. 非线性电路
C. 直流电路
D. 交流电路

9. 应用戴维南定理求等效电阻时，若电路中含有受控源，应（ ）
A. 先将受控源当作独立源处理，再将其置零
B. 直接将受控源置零
C. 保留受控源，正常计算
D. 无法求解等效电阻

1o. 某电路的节点电压方程是根据（ ）得出的。
A. 基尔霍夫电流定律
B. 基尔霍夫电压定律
C. 欧姆定律
D. 叠加定理

11. 对于一个具有n个节点，b条支路的电路，其独立的KCL方程数为（ ）
A. n个
B. n - 1个
C. b个
D. b - n + 1个

12. 对于一个具有n个节点，b条支路的电路，其独立的KVL方程数为（ ）
A.n个
B. n - 1个
C. b个
D. b - n + 1个

13. 已知某电路中某元件两端电压u = 10V，电流i = -2A，则该元件的功率为（ ）
A. 20W
B. -20W
C. 5W
D. -5W

14. 一个实际电压源模型是由（ ）组成。
A. 理想电压源与电阻串联
B. 理想电压源与电阻并联
C. 理想电流源与电阻串联
D. 理想电流源与电阻并联

15. 一个实际电流源模型是由（ ）组成。
A. 理想电压源与电阻串联
B.理想电压源与电阻并联
C. 理想电流源与电阻串联
D. 理想电流源与电阻并联

16. 当电路中某元件的电压和电流的实际方向相反时，该元件是（ ）
A. 电源
B. 负载
C. 无法确定
D. 既不是电源也不是负载

17. 两个电阻R1 = 10Ω，R2 = 20Ω，它们串联后的总电阻为（ ）
A. 30Ω
B. 15Ω
C. 20/3Ω
D. 10/3Ω

18. 两个电阻R1 = 10Ω，R2 = 20Ω，它们并联后的总电阻为（ ）
A. 30Ω
B. 15Ω
C. 20/3Ω
D. 10/3Ω

19. 已知某正弦交流电压u = 220√2sin(314t)V，则其有效值为（ ）
A. 220V
B. 220√2V
C. 314V
D. 314√2V

20. 已知某正弦交流电流i = 10sin(314t + 30°)A，则其相位为（ ）
A. 314t
B. 30°
C. 10
D. 无法确定

第II卷（非选择题，共60分）
21. （10分）简答题：简述基尔霍夫电流定律和基尔霍夫电压定律的内容，并说明其在电路分析中的重要性。

22. （10分）计算题：已知电路中有三个电阻R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，它们串联接在电压U = 120V的电源上，求各电阻两端的电压及电路中的电流。

23. （10分）计算题：已知电路中有三个电阻R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，它们并联接在电流I = 12A的电源上，求各电阻中的电流及电路的总电阻。

24. （15分）分析题：材料：电路如图所示，已知R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，请分析该电路的连接方式，并计算电路的等效电阻。（此处可简单描述一下电路结构示意，比如三个电阻依次串联之类，你可根据实际自行修改）

25. （15分）分析题：材料：某正弦交流电路中，已知电源电压u = 220√2sin(314t)V，电路中的电流i = 10sin(314t - 60°)A。请分析该电路的性质（感性、容性还是阻性），并计算电路的功率因数。

答案：
1. B
2. C
3. A
4. B
5. A
6. A
7. B
8. A
9. A
10. A
11. B
12. D
13. B
14. A
15. D
16. A
17. A
18. C
19. A
o. B

21. 基尔霍夫电流定律：所有进入某节点的电流的总和等于所有离开这节点的电流的总和。基尔霍夫电压定律：沿着闭合回路所有元件两端的电势差（电压）的代数和等于零。它们是电路分析的基本定律，是求解电路各种参数的基础，能帮助我们建立电路方程，分析电路的运行状态。

22. 串联电阻总电阻R = R1 + R2 + R3 = 10 + 20 + 30 = 60Ω，电路电流I = U/R = 120/60 = 2A，R1两端电压U1 = IR1 = 2×10 = 20V，R2两端电压U2 = IR2 = 2×20 = 40V，R3两端电压U3 = IR3 = 2×30 = 60V。

23. 并联电阻总电阻R = 1/(1/R1 + 1/R2 + 1/R3) = 1/(1/10 + 1/20 + 1/30) = 60/11Ω≈5.45Ω，I1 = U/R1 = IR/R1 = 12×(60/11)/10 = 72/11A≈6.55A，I2 = U/R2 = IR/R2 = 12×(60/11)/20 = 36/11A≈3.27A，I3 = U/R3 = IR/R3 = 12×(60/11)/30 = 24/11A≈2.18A。

24. 该电路为三个电阻串联。等效电阻R = R1 + R2 + R3 = 10 + 20 + 30 = 60Ω。

25. 电压与电流相位差φ = 0° - (-60°) = 60°，电路为感性。功率因数cosφ = cos60° = 0.5。
