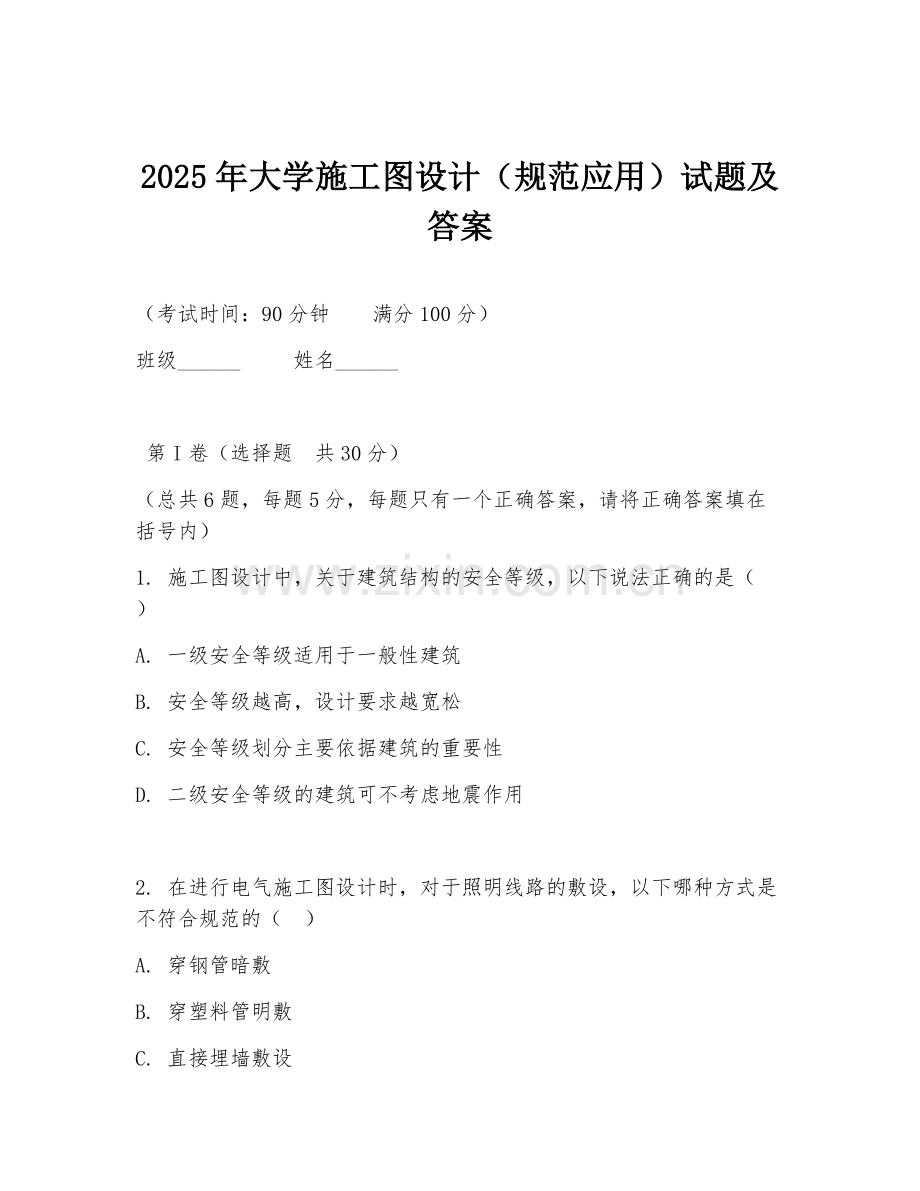

2025年大学施工图设计（规范应用）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
（总共6题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
1. 施工图设计中，关于建筑结构的安全等级，以下说法正确的是（ ）
A. 一级安全等级适用于一般性建筑
B. 安全等级越高，设计要求越宽松
C. 安全等级划分主要依据建筑的重要性
D. 二级安全等级的建筑可不考虑地震作用

2. 在进行电气施工图设计时，对于照明线路的敷设，以下哪种方式是不符合规范的（ ）
A. 穿钢管暗敷
B. 穿塑料管明敷
C. 直接埋墙敷设
D. 桥架敷设

3. 给排水施工图中，生活饮用水管道与排水管道之间的净距不应小于（ ）
A. 0.1m
B. 0.3m
C. 0.5m
D. 1m

4. 关于消防设施的施工图设计，消防水泵接合器的安装高度距地面宜为（ ）
A. 0.5m
B. 1.1m
C. 1.5m
D. 2m

5. 建筑施工图中，楼梯梯段净宽不应小于（ ）
A. 0.9m
B. 1.1m
C. 1.2m
D. 1.4m

6. 对于暖通施工图设计，空调机房的门应向外开启，且门的宽度不应小于（ ）
A. 0.8m
B. 1m
C. 1.2m
D. 1.5m

第II卷（非选择题 共70分）
7. （10分）简述在施工图设计中，如何确保建筑结构的稳定性。

8. （15分）请说明电气施工图设计中，配电箱的安装位置及相关规范要求。

9. （总共2题，每题10分，根据所给材料回答问题）
材料：某教学楼施工图设计中，发现卫生间的排水管道出现堵塞现象。经过检查，发现排水横管坡度不符合规范要求。
问题：（1）排水横管坡度不符合规范会导致什么后果？（2）简述排水横管的规范坡度要求及原因。

10. （15分）结合某大型商业建筑的施工图设计案例，阐述消防系统设计的要点及应遵循的规范。

11. （20分）在某医院的施工图设计中，暖通系统设计存在一些问题。例如，病房内温度不均匀，部分区域通风不畅。请分析可能导致这些问题的原因，并提出改进措施。

答案：
1. C
2. C
3. B
4. B
5. B
6. C
7. 要确保建筑结构的稳定性，首先要合理选择结构形式，根据建筑的功能、高度、荷载等因素确定。其次，结构构件的尺寸应符合规范要求，保证有足够的承载能力。再者，连接节点要可靠设计，确保结构整体性。还要考虑地基的承载能力和稳定性，进行合理的基础设计。同时，在设计中要考虑各种荷载组合，保证结构在不同工况下的安全性。
8. 配电箱应安装在干燥、通风、便于操作和维护的地方。一般应安装在靠近电源进线处，便于进线和出线。安装高度距地面宜为1.5 - 1.8m，以便于操作。配电箱周围应留有足够的空间，便于检修。其门应向外开启，且应安装门锁。配电箱内的电器元件应排列整齐，布线应规范，确保安全可靠运行。
9. （1）排水横管坡度不符合规范会导致排水不畅，污水容易在管内积聚，造成堵塞，进而导致卫生间出现积水、异味等问题，影响使用功能。（2）排水横管的规范坡度一般为0.02 - 0.05。坡度的设置是为了利用重力作用使污水能够顺利排出，避免污水在管内停留，防止堵塞和滋生细菌等。
10. 消防系统设计要点包括火灾自动报警系统要能准确探测火灾并及时报警；消防给水系统要保证有足够的水量和水压来灭火；防排烟系统要能有效排除烟雾，保证人员疏散和消防救援。应遵循的规范有《消防给水及消火栓系统技术规范》《火灾自动报警系统设计规范》《消防应急照明和疏散指示系统技术标准》等，确保消防系统设计符合安全要求，保障人员生命和财产安全。
11. 可能导致病房内温度不均匀、部分区域通风不畅的原因有：暖通系统设计不合理，如送风口和回风口位置设置不当；管道布局不合理，影响空气流通；风机选型不合适，导致风量不足。改进措施：重新规划送风口和回风口位置，使空气分布更均匀；优化管道布局，减少阻力；根据实际需求重新选型风机，确保有足够的风量。同时，对暖通系统进行调试和平衡，保证各区域的温度和通风符合要求。
