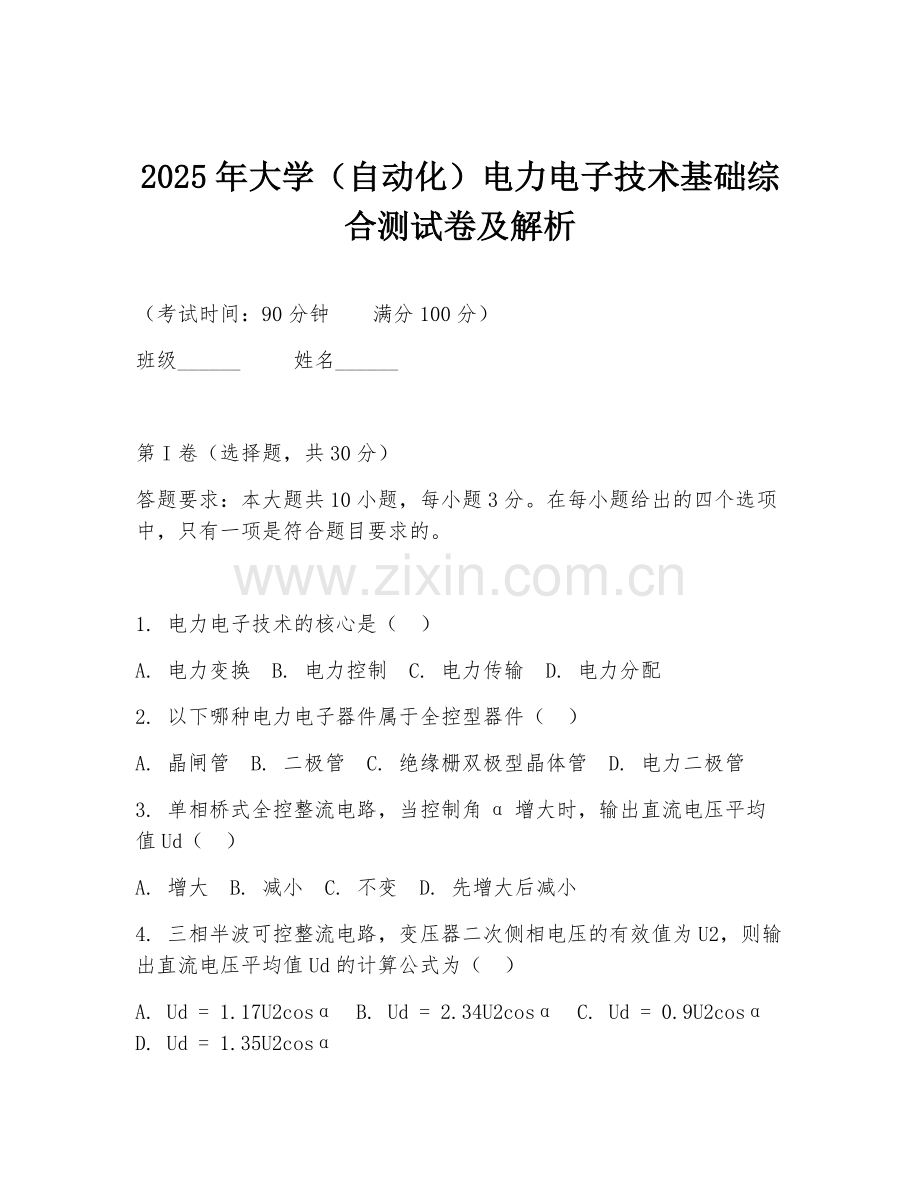

2025年大学(自动化)电力电子技术基础综合测试卷及解析
(考试时间:90分钟 满分100分)
班级______ 姓名______
第I卷(选择题,共30分)
答题要求:本大题共10小题,每小题3分。在每小题给出的四个选项中,只有一项是符合题目要求的。

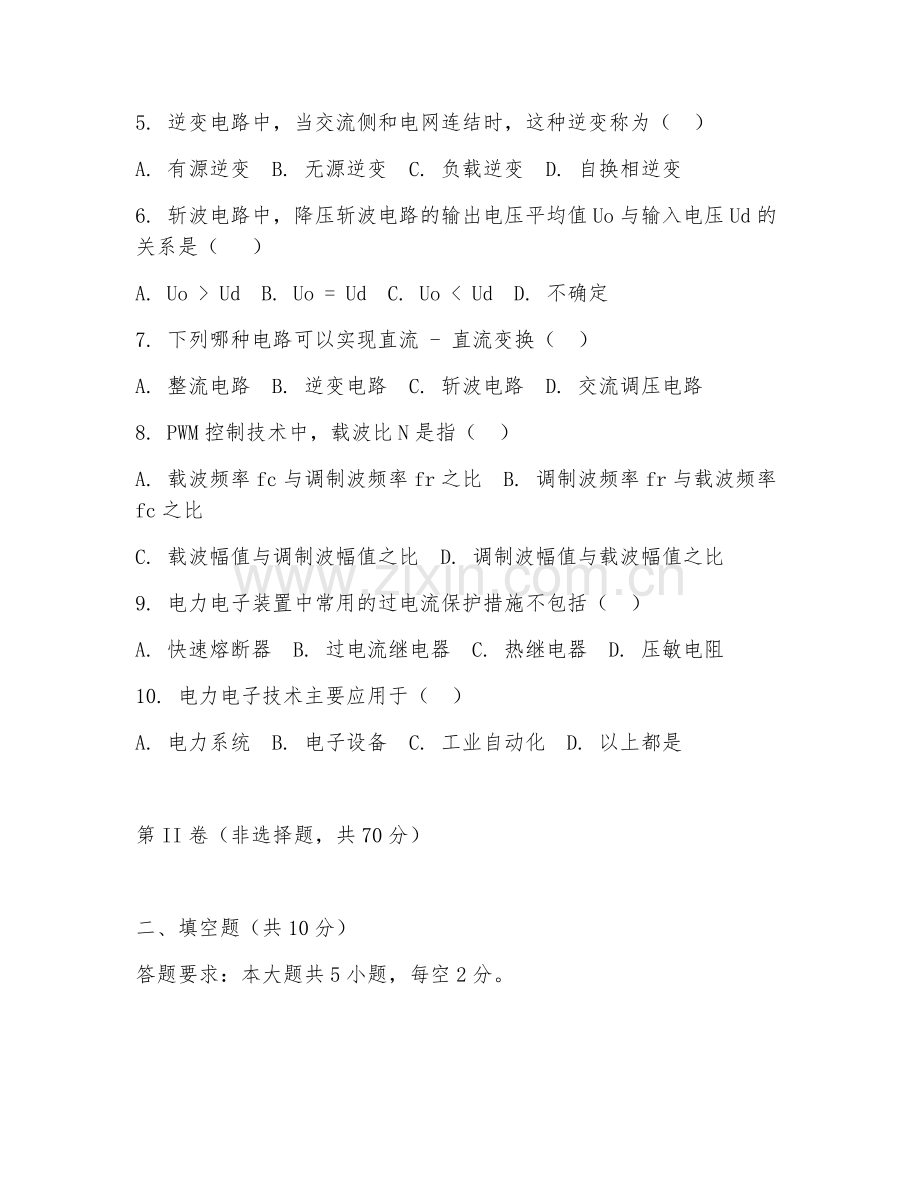

1. 电力电子技术的核心是( )
A. 电力变换 B. 电力控制 C. 电力传输 D. 电力分配
2. 以下哪种电力电子器件属于全控型器件( )
A. 晶闸管 B. 二极管 C. 绝缘栅双极型晶体管 D. 电力二极管
3. 单相桥式全控整流电路,当控制角α增大时,输出直流电压平均值Ud( )
A. 增大 B. 减小 C. 不变 D. 先增大后减小
4. 三相半波可控整流电路,变压器二次侧相电压的有效值为U2,则输出直流电压平均值Ud的计算公式为( )
A. Ud = 1.17U2cosα B. Ud = 2.34U2cosα C. Ud = 0.9U2cosα D. Ud = 1.35U2cosα
5. 逆变电路中,当交流侧和电网连结时,这种逆变称为( )
A. 有源逆变 B. 无源逆变 C. 负载逆变 D. 自换相逆变
6. 斩波电路中,降压斩波电路的输出电压平均值Uo与输入电压Ud的关系是( )
A. Uo > Ud B. Uo = Ud C. Uo < Ud D. 不确定
7. 下列哪种电路可以实现直流 - 直流变换( )
A. 整流电路 B. 逆变电路 C. 斩波电路 D. 交流调压电路
8. PWM控制技术中,载波比N是指( )
A. 载波频率fc与调制波频率fr之比 B. 调制波频率fr与载波频率fc之比
C. 载波幅值与调制波幅值之比 D. 调制波幅值与载波幅值之比
9. 电力电子装置中常用的过电流保护措施不包括( )
A. 快速熔断器 B. 过电流继电器 C. 热继电器 D. 压敏电阻
10. 电力电子技术主要应用于( )
A. 电力系统 B. 电子设备 C. 工业自动化 D. 以上都是
第II卷(非选择题,共70分)
二、填空题(共10分)
答题要求:本大题共5小题,每空2分。
1. 电力电子技术包括电力电子器件、电力电子电路和____________________三个部分。
2. 晶闸管导通的条件是____________________和____________________。
3. 三相桥式全控整流电路,当α = 0°时,输出直流电压平均值Ud = ____________________。
4. 软开关电路可以分为零电压电路和____________________电路两大类。
5. 电力电子装置的功率因数定义为____________________与____________________之比。
三、简答题(共20分)
答题要求:简要回答问题,条理清晰,语言简洁。
1. 简述电力电子技术的发展趋势。(5分)
2. 说明晶闸管的工作原理。(5分)
3. 分析单相桥式全控整流电路在电阻性负载时的工作情况。(5分)
4. 简述逆变电路的分类及各自特点。(5分)
四、分析题(共20分)
答题要求:阅读材料,结合所学知识进行分析解答。
材料:某直流调速系统采用三相半波可控整流电路,已知变压器二次侧相电压有效值U2 = 220V,负载电阻R = 10Ω,控制角α = 30°。
1. 计算输出直流电压平均值Ud。(10分)
2. 计算输出直流电流平均值Id。(10分)
五、设计题(共20分)
答题要求:根据题目要求设计相应的电力电子电路。
设计一个降压斩波电路,要求输入电压Ud = 24V,输出电压Uo = 12V,负载电阻R = 5Ω,采用PWM控制方式,画出电路原理图并说明工作原理。(20分)
答案:
一、选择题
1. A 2. C 3. B 4. A 5. A 6. C 7. C 8. A 9. D 10. D
二、填空题
1. 电力电子系统的应用
2. 阳极加正向电压;门极加正向触发脉冲
3. 2.34U2
4. 零电流
5. 有功功率;视在功率
三、简答题
1. 电力电子技术的发展趋势包括:提高电力电子器件的性能及集成度;发展软开关技术;提高电力电子装置的功率因数;智能化控制等。
2. 晶闸管由阳极、阴极和门极组成。当阳极加正向电压,门极加正向触发脉冲时,晶闸管导通;导通后,门极失去控制作用,只有当阳极电流小于维持电流时,晶闸管才关断。
3. 单相桥式全控整流电路在电阻性负载时,在一个周期内,晶闸管VT1、VT4和VT2、VT3轮流导通,输出直流电压平均值Ud = 0.9U2(1 + cosα)/2。α = π时,Ud = 0;α = 0时,Ud = 0.9U2。
4. 逆变电路分为有源逆变和无源逆变。有源逆变是将直流电逆变成与电网同频率的交流电并回馈给电网;无源逆变是将直流电逆变成某一频率或可变频率的交流电供给负载。
四、分析题
1. Ud = 1.17U2cosα = 1.17×220×cos30°≈227.5V。
2. Id = Ud/R = 227.5/10 = 22.75A。
五、设计题
降压斩波电路原理图:输入电压Ud经开关管S,通过电感L与负载R相连,电容C并联在负载两端。工作原理:当开关管S导通时,电源向电感L充电,电感储能;当开关管S关断时,电感L释放能量,与电源电压共同向负载供电,通过控制开关管的导通和关断时间,实现降压输出。
