DTMB与CMMB规划.ppt

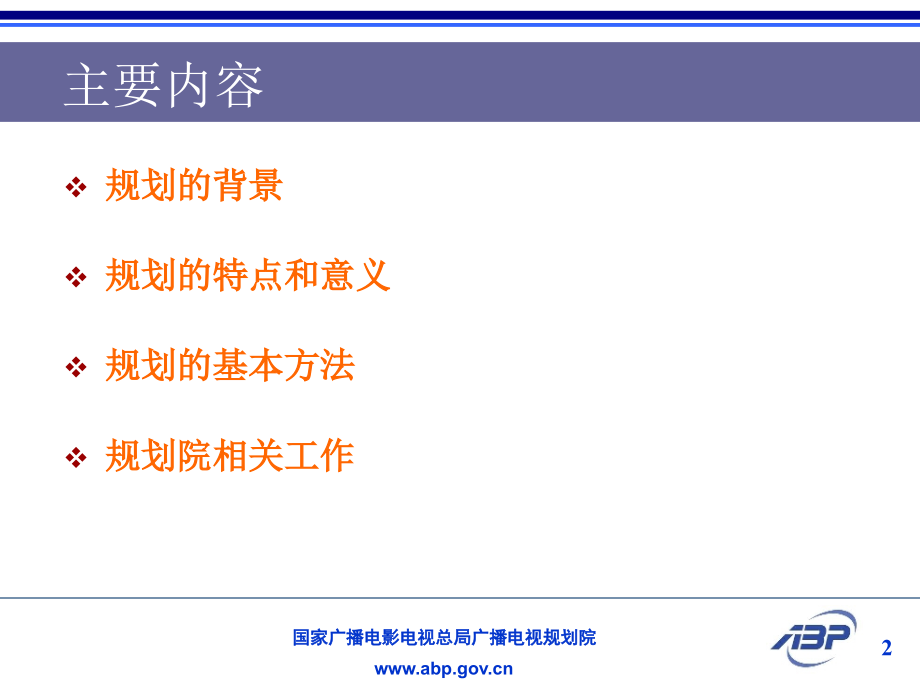

,Click to modify the text styles,Click to modify the text styles,规划,国家广播电影电视总局广播电视规划院,*,国家广播电影电视总局广播电视规划院,Academy of Broadcasting Planning,SARFT,Click to modify the text styles,Click to modify the text styles,规划,DTMB,、,CMMB,频率及覆盖,规划,无线研究所,2011.11,主要内容,规划的背景,规划的特点和意义,规划的基本方法,规划院相关工作,2,规划的背景,规划的概念,在无线电频率划分或者分配的基础上，在主管部门相应规划原则的指导下，对网络的结构、配置以及频率资源等作出科学合理的统筹规划，以保证覆盖网络的覆盖质量和频率资源的有效利用。,3,国际地面数字电视广播规划概况,欧洲邮电管理委员会（,CEPT,）于,1997,年,7,月在英国切斯特召开会议，形成了,DVB-T,协调技术标准、协调原则和过程的多边协议，称为切斯特,97,协议（,Chester Agreement 1997,）。,2004,年、,2006,年，召开欧洲、非洲及部分亚洲国家的区域性无线电通信会议（,RRC04/06,），为,1,区和部分,3,区国家在,174,230MHz,和,470,862MHz,频带内进行地面数字电视规划，并最终形成日内瓦,2006,协议（,GE06,）。,美国,1996,年开始地面数字电视频率规划，在,2009,年,6,月已关闭所有的地面模拟电视系统。,日本于,2000,年制定了地面数字电视频率规划，计划,2011,年,7,月关闭所有的地面模拟电视系统。,4,国内地面数字电视广播规划概况,于“八五”期间即开始了地面数字电视频率规划研究工作；,1999,年，结合地面数字电视传输标准的制定，总局数字（高清晰度）电视标准工作组频率规划专题组开展了地面数字电视频率规划研究；,2000,年开始，进行粤港边界地区地面数字电视规划与协调工作；,2003,年，全面开展我国广播电视模拟数字过渡时期频率规划研究；,2006,年,8,月,18,日，,数字电视地面广播传输系统帧结构、信道编码和调制,标准获得颁布，标准号,GB 20600-2006,。,2007,年,8,月,1,日，该标准正式实施。计划于,2015,年开始关闭地面模拟电视。,5,规划的特点和意义,广播电视方式,卫星广播电视：无线（高斯信道）,有线广播电视：通过电缆、光缆传输（高斯信道）,无线广播电视：地面无线（高斯,/,莱斯,/,瑞利信道）,地面无线（,DTMB&CMMB,）,有限性、排他性、可复用性、非耗竭性、具有固有的传播特性、易污染性,6,规划的复杂性,地理因素,地形、地物、地貌等,传播特性,反射、散色、绕射,峭壁效应,裕量保证地点概率和时间概率,7,规划的复杂性（续）,系统模式（,DTMB,，,CMMB,）,64QAM/32QAM/16QAM/QPSK/4QAM-NR,，,16QAM/QPSK,0.4/0.6/0.8,，,1/2,、,3/4,PN420/PN595/PN945,，保护间隔,业务类型,高清,/,标清（,DTMB,），,QVGA,、,CIF,（,CMMB,）,固定,/,移动（,DTMB&CMMB,）,/,便携（,CMMB,）,室外,/,室内（,DTMB&CMMB,）,组网模式,SFN/MFN,8,规划的意义,促进模数过渡健康有序发展,有效利用广播电视频率资源,保证广播电视网络覆盖质量,9,规划的基本方法,规划阶段,频率规划,挖掘和分配频率资源，使有限的频率资源得到合理有效利用。,频段,I:48.5MHz-72.5MHz,（,DS1-DS3,VHF,）,频段,II:76MHz-92MHz,（,DS4-DS5,VHF,）,频段,III:167MHz-223MHz,（,DS6-DS12,VHF,）,频段,IV:470MHz-566MHz,（,DS13-DS24,UHF,）,频段,V:606MHz-958MHz,（,DS25-DS68,UHF,）,DS1-DS48,为电视业务专用,DS49-DS68,为与其它业务共用,DS5,为过渡频道,实施规划,在频率规划的基础上，更为详细的分析网络甚至各台站覆盖干扰的具体状况，根据,DTTB&CMMB,的业务和覆盖质量要求，对调整发射功率、天线赋形、补点等网络优化措施进行考察分析。,10,频率规划方法,指配规划,对具有确定技术特性（如发射功率、天线高度等）和地址的发射台站进行频道指配；,指配规划完成时，所有发射机的地点和特性已确定，这些发射机不需进一步协调便能启用。,分配规划,对某一业务区指定频道，规划阶段仅根据参考规划配置（,RPC,）和参考网络（,RN,）界定业务区内的分配频道产生的潜在干扰，而发射机台址和特性尚未确定；,启用分配规划时，需要将分配频道变为一个或多个指配频道，这时指配频道的发射台地点、功率及天线特性等具体参数才确定。,11,参数,规划参数,最低场强、保护率,ITU-R 1368,：,VHF/UHF,频带内数字地面电视业务的规划准则（,DVB-T,、,ATSC,、,ISDB-T,）,GB/T 26252-2010,VHF/UHF,频段地面数字电视广播频率规划准则,台站参数,位置、高度、频率、天线方向图、天线极化方式、功率等,电波传播模型,ITU-R P.1546,、,ITU-R P.370,、,ITU-R P.526,、,Longley-Rice,、,Bullington,、,Okumara Hata,、,Cost-231,覆盖参数,地点概率、时间概率,12,频率规划步骤,确定规划原则,确定规划参数,确定规划数据库,规划试算,协调、优化,确定规划方案,13,模数过渡时期的频率规划流程,14,北京市频率规划实例,模拟台站覆盖分析,考察不同功率模拟台站在规划区域内的覆盖情况，为数字规划台站台址及相关参数的指配提供参考依据。,指配数字台站,通常根据第一步模拟台站覆盖分析的结果，选择规划区域内大功率模拟台址建设数字台站。,ERP,值设为原模拟台站的,1/10,。,15,频率扫描及分析（选择候选频道）,16,覆盖及干扰分析（,DS-32,）,对所有可能的候选频道需要逐个进行覆盖及干扰分析。,数字干扰模拟,同频,邻频,镜频,模拟干扰数字,17,综合确定数字规划频道和网络结构,从所有候选频道中选出兼容状况最为理想的一个或多个频道作为频率初步指配结果。,根据各指配数字台站的候选频道以及相关技术政策，分析整个区域或者部分区域组建,MFN,的具体方案和组建,SFN,的可能性。,规划的协调与优化,与邻近地区进行协调，在保证覆盖质量的前提下，尽可能缓解双方的受干扰状况，使规划结果互相可以接受。,对于国家和地区的交界区域还需要进行国家和地区间协调。,根据协调结果，对上述初步的规划进行修改。,规划通过,18,实施规划步骤,确定规划需求,确定规划参数,确定规划数据库,规划试算,实施过程中的规划优化,19,香港实施规划示例,确定规划需求,6,个主要,DTT,台站室外固定接收业务的网络覆盖规划,增加,7,個,MFN/SFN,补点台站,20,确定规划参数,参考,DVB-T,，,8k-1/4,，,64 QAM,，,2/3,Epstein-Peterson,室外固定,SFN/MFN,21,确定规划数据库,位置,高度,频率,天线方向图,天线极化方式,功率,22,规划试算,6,主站覆盖,23,规划试算,干扰分析,24,实施过程中的规划优化,6,主站覆盖,+7,补点站,25,规划院相关工作,研究工作,“,八五,”,期间即开始了,DTTB,频率规划研究工作,国家,八五,攻关项目高清晰度传输网的规划方法研究,国家自然科学基金的高清晰度电视传播覆盖方法研究,2003,年，广播电视规划院获得国家财政支持，全面开展我国广播电视模拟数字过渡时期频率规划研究,地面数字电视频率规划准则,国家标准研究,全国地面数字电视广播覆盖网研究,国际电联与欧洲,DTTB,规划需求与策略研究,地面数字电视、,CMMB,规划方法研究,地面数字电视、,CMMB,规划参数研究,26,规划队伍与平台,规划队伍,经验丰富、专业化,规划与测试相结合,规划平台,专业规划软件,电波传播预测模型,高精度规划地理数据,27,双边协调,粤港地区地面数字电视频率规划与协调,粤澳地区地面数字电视频率规划与协调,中俄边境地区广播电视频率协调,中越边境地区广播电视频率协调,中朝边境地区广播电视频率协调,28,频率规划,奥运城市及重点城市频率规划,（,2,个频道,/,市）,北京、天津、上海,沈阳、青岛、秦皇岛,广州、深圳,其余,29,省会城市、计划单列市,地级城市,（,1,个频道,/,市）,300,个地级城市,29,实施规划技术咨询,香港,DTTB,覆盖规划技术咨询,澳门,DTTB,覆盖规划技术咨询,上海,地区,DTTB,覆盖规划技术咨询,重庆地区,DTTB,覆盖规划技术咨询,北京地区,DTTB,覆盖规划技术咨询,深圳,30,END,谢 谢！,31,
