Fe-Fe3C合金相图.ppt

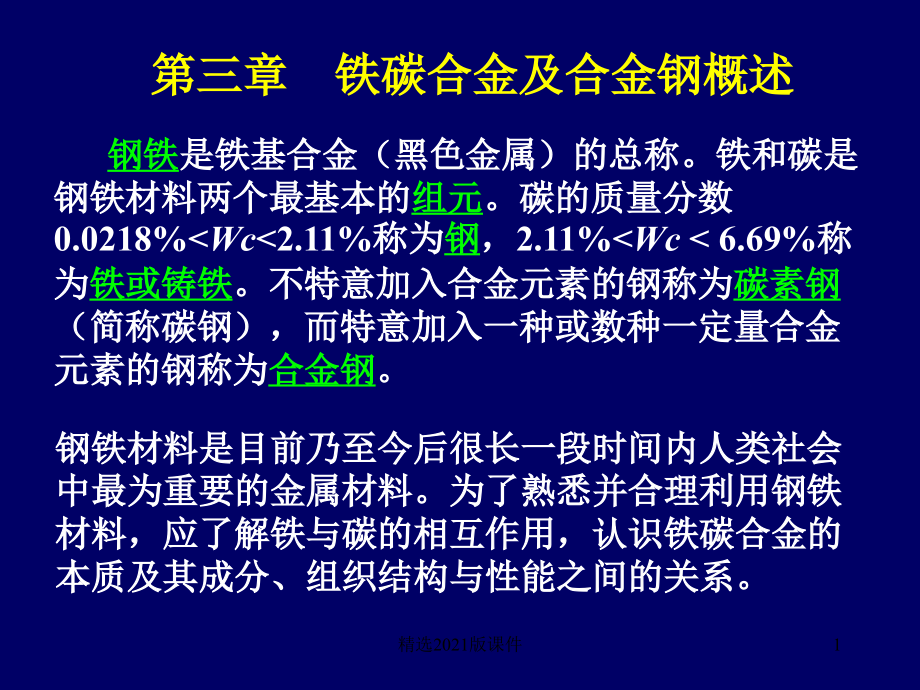

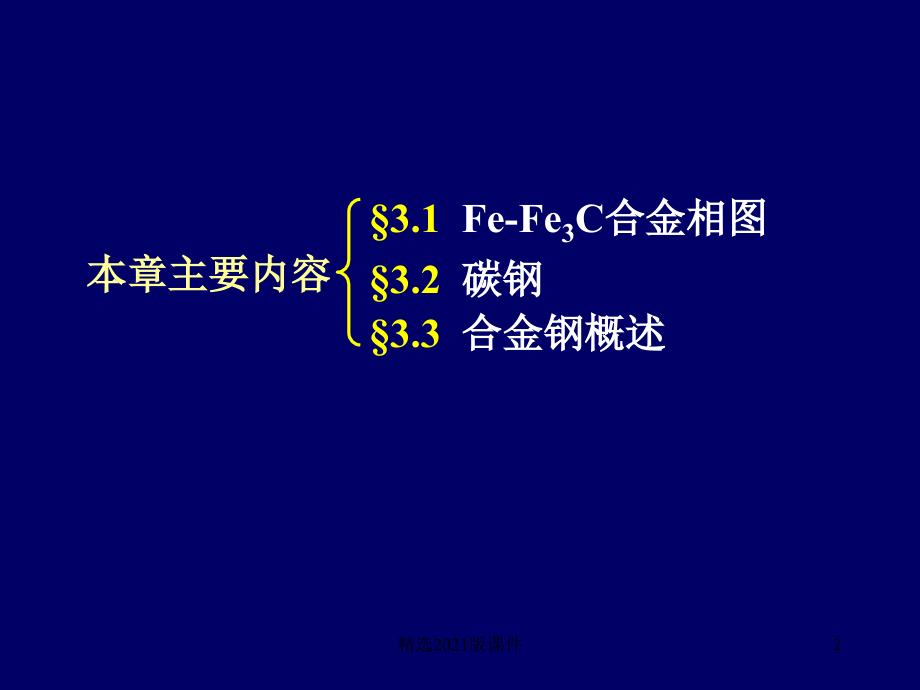

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,精选2021版课件,*,第三章 铁碳合金及合金钢概述,钢铁,是铁基合金（黑色金属）的总称。铁和碳是钢铁材料两个最基本的,组元,。碳的质量分数0.0218%,Wc,2.11%称为,钢,，2.11%,Wc,6.69%称为,铁或铸铁,。不特意加入合金元素的钢称为,碳素钢,（简称碳钢），而特意加入一种或数种一定量合金元素的钢称为,合金钢,。,钢铁材料是目前乃至今后很长一段时间内人类社会中最为重要的金属材料。为了熟悉并合理利用钢铁材料，应了解铁与碳的相互作用，认识铁碳合金的本质及其成分、组织结构与性能之间的关系。,1,精选2021版课件,3.1,Fe-Fe,3,C合金相图,3.3,合金钢概述,3.2,碳钢,本章主要内容,2,精选2021版课件,3.1 Fe-Fe,3,C合金相图,一、铁碳合金相图,二、,铁碳合金中的组织及其性能,六、铁碳相图的应用,五、,含碳量与力学性能的关系,三、Fe-C合金的分类,四、组织组成物与含碳量关系,3,精选2021版课件,一、铁碳合金相图,1.铁碳合金的组元,2.铁碳合金中的相,3.铁碳合金相图分析,4,精选2021版课件,Fe,2,C,FeC,Fe,3,C,6.69%C,所研究的Fe-Fe,3,C相图的位置,Fe,C,C%,T,一、铁碳合金相图,1.铁碳合金的,组元,Fe,铁是过渡族元素，,熔点为1538，密度是,7.87g/cm,3,。,Fe,3,C,是一种具有复杂结构的间隙化合物，通常称为渗碳体。,含碳量6.69%，硬度很高，强度低，塑性韧性很差。理论熔化温度1227。是介稳定化合物，条件适当时，会分解成单质状态的石墨C。,碳质量分数超过,6.69%的铁碳合金,脆性很大，没有使,用价值,所以有使用,意义并被深入研究,的只有Fe-Fe,3,C这一,部分。,5,精选2021版课件,固态铁随温度的改变，由一种晶格转变为另一种晶格的现象，称为,同素异构转变,。该特性是钢铁材料通过热处理获得多种组织结构与性能的理论依据。,Fe,Fe,Fe,1394,912,bcc,fcc,bcc,固态铁的特性,同素异构转变,6,精选2021版课件,Wc（%）,Fe,2.铁碳合金中的,相,液相L,铁与碳的液溶体。,相,是碳在Fe中的间隙固溶体，呈体心立方晶格，在1394以上存在，1495时溶碳量为0.09%。,相,是碳在Fe中的间隙固溶体，呈体心立方晶格。其中碳的固溶度室温时约为0.0008%，600时为0.0057%，在727时为0.0218%。其性能特点是强度低、硬度低、塑性好,相,是碳在Fe中的间隙固溶体，呈面心立方晶格。其中碳的固溶度在1148时为2.11%。其性能特点是强度较低，硬度不高，易于塑性变形,Fe,3,C相,是一个金属化合物（又称渗碳体），根据其生成条件不同有条状、网状、片状、粒状等形态，对铁碳合金的力学性能有很大影响。,+L,+L,+,+,Fe,3,C,+,Fe,3,C,L+,Fe,3,C,+,Fe,3,C,6.69,L,7,精选2021版课件,3.铁碳合金平衡状态图,分析,包晶转变,匀,晶,转,变,共晶转变,共析转变,8,精选2021版课件,（1）,铁碳相图中,三种,基本的,转变,Fe,Fe,3,C,G,N,A,在1495,发生,包晶转变,1495,L,B,+,H,J,在1148,发生,共晶转变,1148,L,C,E,+Fe,3,C,在,727,发生,共析转变,727,S,P,+Fe,3,C,S,K,P,727,L,B,J,H,1495,E,C,F,1148,D,1227,9,精选2021版课件,共析转变：,在一定温度下，一定成分的,固相,同时转变成两种成分和晶体结构完全不同的新固相的过程。,共晶转变：,在一定温度下，一定成分的液相同时转变成两种成分和晶体结构完全不同的新固相的过程。,共析转变：,+,转变产物：共析组织,L,共晶转变：,L,+,转变产物：共晶组织,注意：,共析转变,与,共晶转变,的,区别,10,精选2021版课件,以,相,组成物表示的Fe-Fe,3,C相图,（2）,铁碳相图中主要的,点、线、区,含义,(P68图4-3),(1),点,(见,P69,),(2),线,液相线,固相线,三条水平线,三条特征线,(3),区,4个单相区,1条垂直线,7个双相区,L,L+,+,L+,L+,Fe,3,C,+,Fe,3,C,+,Fe,3,C,+,11,精选2021版课件,以,组织组成物,表示的Fe-Fe,3,C相图,(P68图4-3),12,精选2021版课件,以,组织组成物,和,相组成物,表示的Fe-Fe,3,C相图,L+,L,+,Fe,3,C,+,Fe,3,C,+,+L,+,L+,Fe,3,C,13,精选2021版课件,二、铁碳合金中的组织及其性能,（P66）,（一）奥氏体（A）,（二）铁素体（F）,（三）珠光体（P）,（四）莱氏体（L,d,）,（五）渗碳体（Fe,3,C,、Fe,3,C,、Fe,3,C,）,14,精选2021版课件,相：,面心立方，C处在八面体间隙位置，用符号表示。,组织：,称为奥氏体，用符号A表示。,含碳量：,02.11%,温度范围：,727,1495,力学性能：,强度、硬度低；塑性好。,钢材加热到奥氏体区后进行锻造和轧制。,奥氏体不锈钢（188型不锈钢）,P,G,Q,S,E,C,J,N,B,D,F,K,2.11,727,1495,（一）奥氏体（A）,C溶于,-Fe形成的固溶体,15,精选2021版课件,相：,体心立方，C处在八面体间隙位置，用符号,表示,。,组织：,称为铁素体，用符号,F,表示。,含碳量：,00.0218%(727,),00.0008%(室温),温度范围：,912,力学性能：,强度、硬度低；塑性好。,（二）铁素体（F）,C溶于,-Fe形成的固溶体,工业纯铁0.02%C，,冷轧提高强度，得到冷轧板。,P,G,Q,S,E,C,J,N,B,D,F,K,912,0.0218,0.0008,16,精选2021版课件,工业纯铁室温组织,F,F,晶界,17,精选2021版课件,相：,+Fe,3,C两种相组成,组织：,珠光体，,用符号,P,表示,含碳量：,0.77%(称为共析钢),温度范围：,727,力学性能：,强度、硬度较高；塑性较好。,钢丝绳,（三）珠光体（P）,和Fe,3,C形成的机械混合物,S,P（,P,+Fe,3,C）,727,0.77,G,P,Q,S,E,C,J,N,B,D,F,K,+Fe,3,C,18,精选2021版课件,共析钢室温组织,珠光体（P）,P,19,精选2021版课件,相：,+Fe,3,C两种相。,组织：,莱氏体或室温莱氏体，用符号,L,d,表示。,含碳量：,4.3%,(称共晶白口铸铁),温度范围：,4.3%,L,LFe,3,C,L +Fe,3,C 即,L,d,Fe,3,C,+Fe,3,C即,P,室温组织:Fe,3,C,+,L,d,即Fe,3,C,+,(,P+Fe,3,C,)+Fe,3,C,t,1,t,2,t,3,有关三种渗碳体的结晶过程的简单分析,共,晶,转,变,共析转变,23,精选2021版课件,2.2.11%C%4.3%,t,1,t,2,t,3,L,L,初,L,共晶,+Fe,3,C即,L,d,初,Fe,3,C,初,+Fe,3,C即,P,共晶,Fe,3,C,室温组织：P,+Fe,3,C,+,L,d,共,+Fe,3,C即,P,共,晶,转,变,共析转变,24,精选2021版课件,3.0.77%C2.11%,t,2,t,3,t,4,t,1,L,L,Fe,3,C,+Fe,3,C即,P,室温组织:P,+Fe,3,C,共析转变,25,精选2021版课件,A,F,4.0.0008C0.0218%,t,1,t,2,t,3,Fe,3,C,室温组织:,F+Fe,3,C,26,精选2021版课件,三、铁碳合金的分类,（P69）,按其含碳量和在相图上的位置可分为:,亚共析钢,共 析 钢,过共析钢,亚共晶白口铸铁,共晶白口铸铁,过共晶白口铸铁,Wc,0.02%,0.0218%,Wc,0.77%,Wc=,0.77%,0.77%,Wc,2.11%,2.11%,Wc,4.3%,Wc,=,4.3,%,4.3%,Wc,6.69,%,碳钢,白口铸铁,工业纯铁,铁,碳,合,金,分,类,27,精选2021版课件,亚共析钢,过共析钢,过共晶白口铁,亚共晶白口铁,工业纯铁,共析钢,共晶白口铁,28,精选2021版课件,（一）,工业纯铁,Wc,0.02%的铁碳合金,组织：,F或F+Fe,3,C,，,Fe,3,C,通常沿晶界析出。,工业纯铁室温组织,性能：,b,、HBS、Ak,F,晶界,29,精选2021版课件,（二）亚共析钢,（0.0218%,Wc,0.77%）,组织：,PF,组织特征：,随W,C,%,，P%,，F%,；,F形态由块状断续网状。,性能特点：,随W,C,%,，,P%,，,b,、HBS，、Ak,15钢,F,P,45钢,F,P,65钢,F,P,30,精选2021版课件,钢中含碳量%,V,p,0.77%V,F,0.0008%,在显微分析中常以,P,与,F,的面积数量比来估计,亚共析钢,的含碳量,。,即：C50P0.8C0.40,此钢含碳量约为0.40，即,40钢,。,磨制好的金相试样，在显微镜下观察其组织发现：组织中含有,50P,和,50F，,例如，,一种未知钢号的碳钢(退火态)，利用金相法估算此钢的碳含量。,可忽略,31,精选2021版课件,共析钢室温组织,（三）共析钢,（W,C,=0.77%）,组织：,P,性能：,良好的综合力学性能（,具有强度较高和一定的塑、韧性,）,P,组织特征：,Fe,3,C,片状,分布于F基体上，呈贝壳状,32,精选2021版课件,T12钢退火组织 （,4%硝酸酒精浸蚀,）,（四）过共析钢,（0.77%W,C,2.11%）,组织：,P+,Fe,3,C,性能特点：,硬度高，塑、韧性低,组织特征：,Fe,3,C,呈网状分布于层片状P周围,P,Fe,3,C,33,精选2021版课件,T12钢退火组织,（,碱性苦味酸钠水溶液浸蚀,）,Fe,3,C,（黑网）,P,34,精选2021版课件,（五）亚共晶白口铸铁,（,2.11%,Wc 4.3%）,组织：,P+,Fe,3,C,+L,d,（L,d,P+Fe,3,C,+Fe,3,C）,性能：,硬而脆。,L,d,A,Fe,3,C,P,35,精选2021版课件,共晶白口铸铁的室温组织,（六）共晶白口铸铁,（,Wc=,4.3,%,）,室温,组织：,低温莱氏体（,L,d,P+Fe,3,C,+Fe,3,C）,高温,组织：,高温莱氏体（,L,d,A+Fe,3,C）,性能：,硬而脆,L,d,36,精选2021版课件,过共晶白口铸铁室温组织,（七）过共晶白口铸铁,（,4.3%,Wc,6.69,%）,组织：,L,d,+,Fe,3,C,（L,d,P+Fe,3,C,+Fe,3,C）,性能：,硬而脆。,L,d,Fe,3,C,37,精选2021版课件,四、,组织组成物与含碳量关系,（P77）,工业纯铁,Wc,0.02,F+Fe,3,C,亚共析钢,0.0218,Wc,0.77,F+P,共析钢,Wc,=0.77,P,过共析钢,0.77,Wc,2.11,P+Fe,3,C,亚共晶白口铸铁,2.11,Wc,4.3,P+Fe,3,C,+L,d,共晶白口铸铁,Wc,=,4.3,L,d,过共晶白口铸铁,4.3,Wc,1.0%,时：,b,而HB,。,为什么？,42,精选2021版课件,1.,硬度,主要决定于组织中组成相或组织组成物的硬度和质量分数，随碳含量的增加，合金的硬度呈直线关系增大。,2.,强度,对组织形态很敏感。随碳含量的增加，亚共析钢中 P 增多而 F 减少。P的强度比较高，所以亚共析钢的强度随碳含量的增大而增大。到约,w,c,=0.9时，Fe,3,C,沿晶界形成完整的网，强度迅速降低。,3.随碳含量的增大，F量不断减少，合金的,塑性、韧性,连续下降。,43,精选2021版课件,工业上广泛使用的钢含碳量,1.31.4。,硬度,80F%+180P%(HB),对于应用最广的结构材料,亚共析钢,，合金的硬度、强度和塑性可根据成分或组织作如下估算：,或,硬度,80F%+800Fe,3,C%(HB),强度,230F%+770P%(MPa),延伸率(),50F%+20P%(%),44,精选2021版课件,六、铁碳相图的应用,1.在钢铁材料选用方面的应用,建筑结构和各种型钢需用塑性、韧性好的材料，因此选用碳含量较低的钢材。,各种机械零件需用强度、塑性及韧性都较好的材料。应选用碳含量适中的中碳钢。各种工具需用硬度高和耐磨性好的材料，则选碳含量高的钢种。,纯铁磁导率高，矫顽力低，可作软磁材料使用，例如做电磁铁的铁心等。,白口铸铁硬度高、脆性大，不能切削加工，也不能锻造，但其耐磨性好，铸造性能优良，适用于作要求耐磨、不受冲击、形状复杂的铸件，例如拔丝模、冷轧辊、货车轮、犁铧、球磨机的磨球等。,45,精选2021版课件,2.在铸造工艺方面的应用,根据Fe-Fe,3,C相图可以确定合金的浇注温度。浇注温度一般在液相线以上50100,。,3.在热缎、热轧工艺方面的应用,锻造或轧制选在单相奥氏体区内进行。一般始缎、始轧温度控制在固相线以下100200范围内，终缎、终轧温度不能过低。亚共析钢热加工终止温度多控制在GS线以上一点，过共析钢变形终止温度应控制在PSK线以上一点，一般始缎温度为11501250，终缎温度为800850。,46,精选2021版课件,4.在热处理工艺方面的应用,Fe-Fe,3,C相图对于制订热处理工艺有着特别重要的意义。一些热处理工艺如退火、正火、淬火的加热温度都是依据Fe-Fe,3,C相图确定的。,在运用Fe-Fe,3,C相图时应注意以下两点：,Fe-Fe,3,C相图只反映铁碳二元合金中相的平衡状态，如含有其它元素，相图将发生变化。,Fe-Fe,3,C相图反映的是平衡条件下铁碳合金中相的状态，若冷却或加热速度较快时，其组织转变就不能只用相图来分析了。,47,精选2021版课件,
