防反转阀PPT课件.ppt

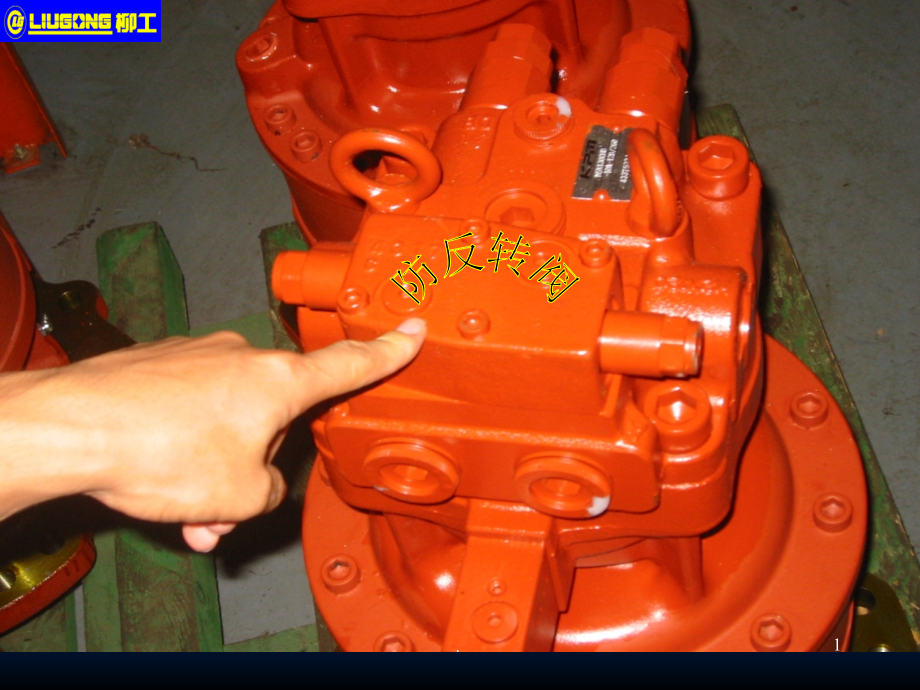

单击此处编辑母版标题样式,.,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,防反转阀,1,.,回转马达防反转功能,回转防反转,回转制动是靠液压制动，制动力矩的大小与回转马达的过载阀调定压力成正比。,没有安装防反转阀时，负载力矩大于制动力矩时，只能靠两个过载阀反复溢流。,安装防反转阀后，利用该阀内部的小孔节流作用，使阀内封闭马达工作口的两根阀杆产生速度差而导通马达的两个工作口，将处于高压端工作口的油泄到低压端。,因此回转反转（来回摇晃）只有一次。,2,.,防反转阀,中位,上阀,下阀,滑阀,弹簧,节流孔,油道,油道,油道,上下阀接触,的距离很短,3,.,上阀,作用面积小,下阀作用面积大,防反转阀,马达,初始,启动,旋转,下阀向上顶起,初始启动时压力比较高,4,.,防反转阀,马达,正常,旋转,滑阀底部有油压作用向上推,钢球被顶上去,这腔有,油压,系统低于最高启动压力后，上下阀被弹簧一起推下来,节流的原因使下阀下降快，上阀下降慢。从初始启动到正常运转会有少量泄漏。大量的进油使这个过程很短，人感觉不到。,5,.,防反转阀,制动,高压,低压,惯性,这腔有,油压,滑阀底部有油压作用向上推,钢球被顶上去,高压时下阀,被顶上去,6,.,防反转阀,卸压,互通,回转将停止,时压力降低,无阻尼下降,回位的快,有阻尼下降,回位的慢,阻尼孔,两阀杆分开,而导通油道,阀杆移动与,左面同样道理,钢球一直被,油压顶在上面,卸压互通,7,.,反转,卸压,防反转阀,惯性反转,高压,低压,油压将钢球,顶到上端,油压将钢球,压到下端,8,.,防反转阀使用效果,时间,压力,没有防反转阀,有防反转阀,9,.,回转制动延时功能,回转刹车功能：,回转刹车与操纵杆联,动，全部工作装置操,纵杆处于中立位置,时，延迟8秒钟左右,自动启动回转刹车。,回转先导信号,制动油缸,油箱,先导泵来油,10,.,
