三相异步电动机铭牌相关参数介绍.ppt

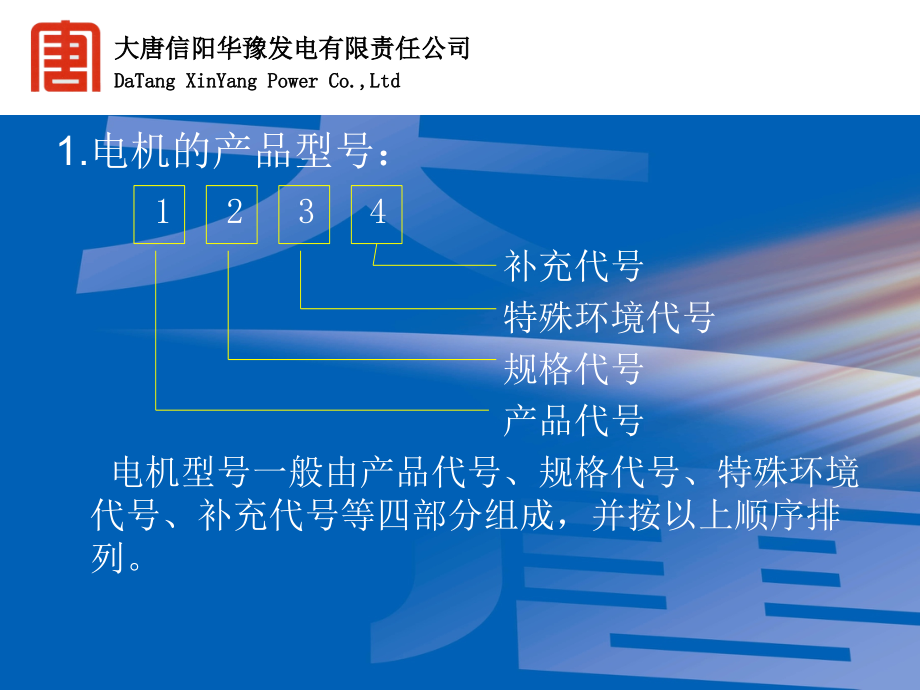

,大唐信阳华豫发电有限责任公司,DaTang XinYang Power Co.,Ltd,异步电动机铭牌相关参数介绍,设备管理部电气一次,1.,电机的产品型号：,1 2 3 4,补充代号,特殊环境代号,规格代号,产品代号,电机型号一般由产品代号、规格代号、特殊环境代号、补充代号等四部分组成，并按以上顺序排列。,低压电机铭牌,高压电机铭牌,1.1,常用异步电动机的产品代号：,序号,产品名称,产品代号,代号汉字意义,1,鼠笼转子三相异步电动机,Y,异,2,绕线转子三相异步电动机,YR,异绕,3,大型二极（快速）三相异步电动机,YK,异（二）,4,带空,-,水冷却器鼠笼转子异步电动机,YKS,异空水,5,带空,-,空冷却器鼠笼转子异步电动机,YKK,异空空,6,带空,-,水冷却器鼠笼转子异步电动机,YRKS,异绕空水,7,带空,-,空冷却器鼠笼转子异步电动机,YRKK,异绕空空,8,增安型三相异步电动机,YA,异安,9,隔爆型三相异步电动机,YB,异爆,10,隔爆型绕线转子三相异步电动机,YBR,异爆绕,11,隔爆型多速三相异步电动机,YBD,异爆多,12,管道泵用隔爆型三相异步电动机,YBGB,异爆管泵,1.2,电机的规格代号：用中心高、铁芯外径、机座号、机壳外径、轴伸直径、凸缘代号、机座长度、铁心长度、功率、电流等级、转速或极数等来表示。机座长度采用国际字母符号来表示，,S,表示短机座（,short,），,M,表示中机（,middle,），,L,表示长机座（,long,）。铁心长度按由短至长顺序用数字,1,、,2,、,3,表示。,序号,系列产品,规格代号,1,小型异步电动机,中心高（,mm,）,-,机座长度（字母代号）,-,铁心长度（数 字代号）,-,极数,2,中大型异步电动机,中心高（,mm,）,-,铁心长度（数字代号）,-,极数,1.3,特殊环境代号,1.4,补充代号：用汉语拼音字母或是阿拉伯数字表示。,环境名称,代号,“高”原用,G,“船”（海）用,H,户“外”用,W,化工防“腐”用,F,“热”带用,T,“湿热”带用,TH,“干热”带用,TA,2,、产品型号示例,2.1,Y KS L 1800-12/1730-1,电机底座与泵直接连接,定子铁芯外径,极数,额定功率,立式,空,-,水冷却器,鼠笼转子三相立式异步电动机,备注：一期循环水泵电机，立式电机指功率，卧式电机指中心高,2.2,Y,KK 450-4,极数,中心高,空,-,空冷却器,鼠笼转子三相立式异步电动机,2.3 Y355L2-10(,真空泵电机）,YBGB280S-2-W(,小机润滑油泵电机）,3,电机绝缘等级：划分依据是按电动机所用绝缘材料的允许极限温度划分的。有,Y,、,A,、,E,、,B,、,F,、,H,、,C,等几个等级,允许温升是指电动机的温度与周围环境温度相比升高的限度。,绝缘的温度等级,A,级,E,级,B,级,F,级,H,级,最高允许温度（）,105 120 130 155 180,绕组温升限值（,K,）,60 75 80 100 125,4,电机的工作制表明电机在不同负载下的允许循环时间。电动机工作制为,:S1S10;,其中,:,电机的工作制的分类是对电机承受负载情况的说明，它包括启动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序。,5.,防护型式,IPXX,（,GB/T4208,外壳防护分级（,IP,代码）,防护标志由字母,IP,和两个表示防护等级的表征数字组成。,第一位数字表示：防止人体触及或接近壳内带电部分和触及壳内 转动部件（光滑的旋转轴和类似部件除外），以及防止固体异物进入电机（表示防尘等级）。,第二位数字表示：防止由于电机进水而引起的有害影响（表示防水等级）。,对特殊应用和适用于规定气候条件的电机，其外壳防护等级的表示 方法由表征字母、两位表征数字和补充字母三部分组成。,IP44,补充字母,第二位表征数字,第一位表征数字,5.1,第一位表征数字表示外壳对人和壳内部件提供的防护等级,第一位数字,简述,含义,0,无防护电机,无专门防护,1,防护大于,50mm,固体的电机,防止大面积的人体（如手）偶然或意外地触及、接近壳内带电或转动部件，能防止直径大于,50mm,的固体异物进入壳内,2,防护大于,12mm,固体的电机,能防止手指或长度不超过,80mm,的类似物体触 及或接近壳内带电或转动部件能防止直径大于,12mm,的固体异物进入壳内,3,防护大于,2.5mm,固体的电机,能防止直径大于,2.5mm,的工具或导线触及或接,近壳内带电或转动部件能防止直径大于,2.5mm,的固体异物进入壳内,4,防护大于,1mm,固体的电机,能防止直径或厚度大于,1mm,的导线或片条触及,或接近壳内带电或转动部件能防止直径大于,1mm,的固体异物进入壳内,5,防尘电机,能防止触及或接近壳内带电或转动部件虽不能完全防止灰尘进入，但进尘量不足以影响电机的正常运行,6,尘密电机,完全防止尘埃进入,第二位数字,简述,含义,0,无防护等级,无专门防护,1,防滴电机,垂直滴水应无有害影响,2,15,防滴电机,当电机从正常位置向任何方向倾斜至,15,以内任一角度时，垂直滴水应无有害影响,3,防淋水电机,与铅垂线成,60,角范围内的淋水应无有害影响,4,防溅水电机,承受任何方向的溅水应无有害影响,5,防喷水电机,承受任何方向的喷水应无有害影响,6,防海浪电机,承受猛烈的海浪冲击或强烈喷水时，电机的进,水量应不达到有害的程度,7,防浸水电机,当电机浸入规定压力的水中经规定时间后，电,机的进水量应不达到有害的程度,8,持续潜水电机,电机在制造厂规定的条件下能长期潜水,5.2,补充字母,当防护的内容有所增加，可由第,2,位数字后的补充字母表示。如果用到一个以上的字母，则按字母的顺序排列。对适用于规定气候条件且具有附加防护特点或措施的开启式空气冷却电机，可用字母,W,表示。,5.3,常用电机的防护等级,IP23,：防止大于,2.5mm,固体的进入和与垂线成,60,以内角度的淋水对电机应无影响。,IP44,：防止大于,1mm,固体的进入和任一方向的溅水对电机应无影响。防爆电机的外壳防护等级不低于,IP44,。,IP54,：能防止触及或接近电机带电或转动部件，不完全防止灰尘进入，但进入量不足以影响电机的正常运行和任一方向的溅水对电机应无影响。凡使用于户外的电动机外壳防护等级不低于,IP54,。,IP55,：能防止触及或接近电机带电或转动部件，不完全防止灰尘进入，但进入量不足以影响电机的正常运行，和用喷水从任何方向喷向电机时，应无有害影响。粉尘防爆电机的防尘式外壳防护等级不低于,IP55,，尘密式外壳防护等级不低于,IP65,6.,电机冷却方式,1,、冷却,一种热量传递过程，电机中因损耗而生产的热量被传递给初级冷却介质，该介质可以不断地被更换或在冷却器中被次级冷却介质所冷却。,2,、冷却介质,传递热量的气体或液体介质。,3,、初级冷却介质,温度比电机某部件的温度低的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。,4,、次级冷却介质,温度低于初级冷却介质温度的气体或液体介质。通过冷却器或电机的的外表面将初级冷却介质放出的热量带走,7,、冷却方式,7.1,电机冷却方法符合,GB/T1993-1993,旋转电机冷却方式,的规定。,7.2,电机冷却方式的表示方法由基本符号、冷却回路布置、冷却介质和推动方法组成。,IC8A,1W7,次级冷却介质运动的推动方法,次级冷却介质,初级冷却介质运动的推动方法,初级冷却介质,冷却回路的布置,基本符号（国际冷却符号,IC,表示）,特征字母,冷却介质,A,空气,F,氟利昂,H,氢气,N,氮气,C,二氧化碳,W,水,U,油,S,本表已示明外的其它冷却介质,Y,尚未确定的冷却介质,7.3,冷却介质特征字母,7.4,冷却回路布置的特征数字,特征数字,简要说明,定义,0,自由循环,冷却介质从周围介质直接地自由吸入，然后直接返回到周围介质（开路）,1,进口管或进口通,道循环,冷却介质通过进口管或进口通道从电机的远方介质中吸入电机，经过电机后，直接返回到周围介质（开路）,2,出口管或出口通,道循环,冷却介质直接从周围介质吸入，经过电机后，通过出口管或通道回到远离电机的远方介质（开路）,3,进出管或进出通道循环,冷却介质通过进口管或通道从远方介质吸入，流经电机后，通过出口管或通道回到远方介质（开路）,4,机壳表面冷却,初级冷却介质在电机内的闭合回路内循环。并通过机壳表面把热量（包括经定子铁心和其他热传导部件传递到机壳表面的热量），传递到最终冷却介质,5,内裝式冷却器,（用周围环境介质,初级冷却介质在闭合回路内循环，并通过与电机成为一体的内装式冷却器把热量传递给最终冷却介质，后者为周围环境介质。,6,外裝式冷却器,（用周围环境介质）,初级冷却介质在闭合回路内循环，并通过直接安装在电机上的外装式冷却器把热量传递给最终冷却介质，后者为周围环境介质。,7,内裝式冷却器,（用,远方介质）,初级冷却介质在闭合回路内循环，并通过与电机成为一,体的内装式冷却器把热量传递给次级冷却介质，后者为,远方介质。,电动机冷却方式的选择一般是依据电动机的功率和安装使用现场的条件，,冷却方式的选择原则是：从电机独立性考虑，电机冷却方式能采用自扇冷的不采用强制冷却，能采用空冷的不采用水冷。一般是,2000KW,以下电机采用空气冷却方式较好，结构简单，安装维护方便；功率大于,2000KW,电动机，由于自身损耗发热量大，如采用空气冷却，需要有较大的冷却风量，导致电机噪声过大；如采用内风路为自带风扇循环空气，外部冷却介质为循环水，那么对电机的冷却效果较好，但要求有循环水站和循环水路，维护量稍大。,8.,电机安装结构型式（,GB/T997,旋转电机结构及安装型式,(IM,代码,),）,代号由“国际安装”,(InternationalMounting),的缩写字母“,IM”,、代表“卧式安装”的“,B”,和代表立式安装”的“,V”,连同,1,位或,2,位阿拉伯数字组成如,IMB35,或,IMV14,等。,B,或,V,后面的阿拉伯数字代表不同的结构和安装特点。,8.1,中小型电动机常用安装型式代号有四大类：,B3,、,B35,、,B5,、,V1,B3,安装方式：电机靠底脚安装，电机有一圆柱形轴伸,B35,安装方式,:,电机带底脚,轴伸端带法兰,B5,安装方式,:,电机靠轴伸端法兰安装,V1,安装方式,:,电机靠轴伸端法兰安装，轴伸朝下,B3,机座带底脚端盖无凸缘,B5,机座无底脚端盖无凸缘,B35,端盖有凸缘机座有底脚,
