全数字摄影测量生产流程.ppt

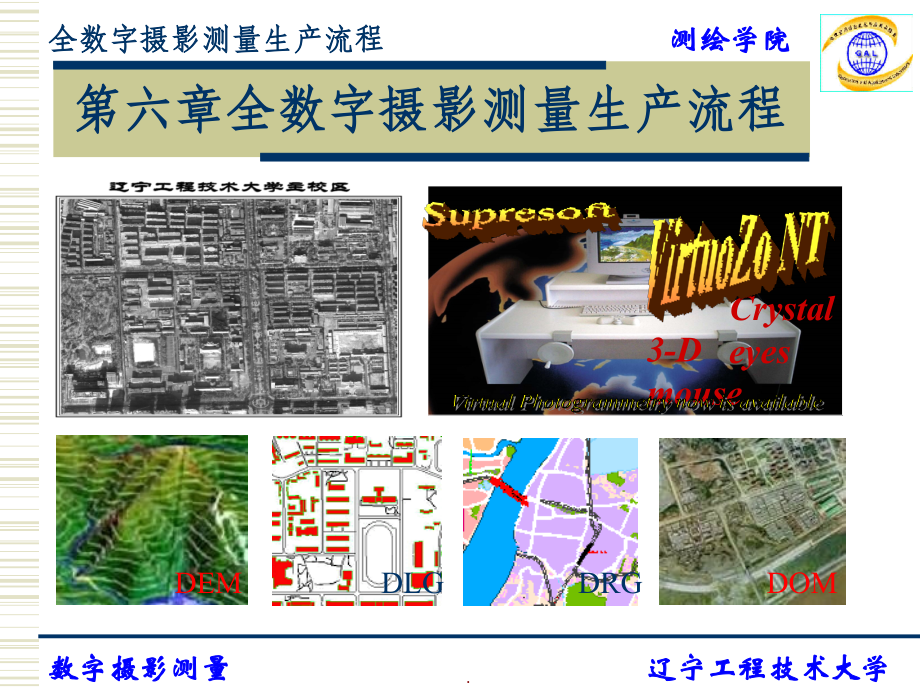

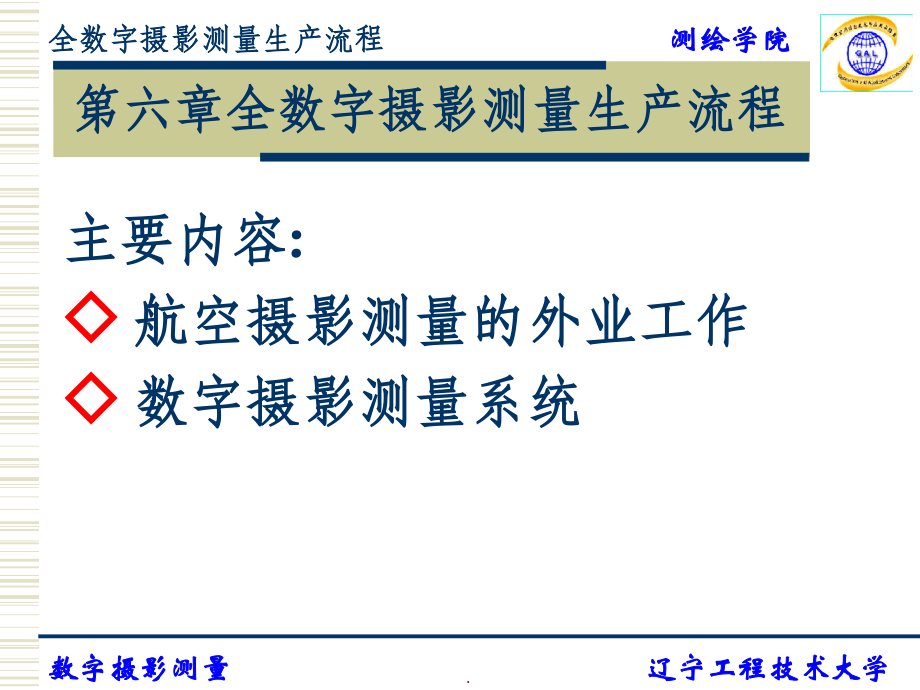

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,数字摄影测量,辽宁工程技术大学,测绘学院,影像,采样,数字摄影测量,辽宁工程技术大学,测绘学院,第六章全数字摄影测量生产流程,全数字摄影测量生产流程,3-,D mouse,Crystal eyes,Virtual Photogrammetry now is available,Supresoft,VirtuoZo NT,DEM,DLG,DRG,DOM,.,第六章全数字摄影测量生产流程,主要内容:,航空摄影测量的外业工作,数字摄影测量系统,全数字摄影测量生产流程,.,6-1,航空摄影测量的外业工作,全数字摄影测量生产流程,航摄外业工作,知识点：,概述,像片判读,航空摄影测量,野外调绘,野外像片,控制测量,基本要求：,理解航测外业的概念、,工作内容,掌握初始图调绘的基本,要求、野外像片控制测量,概念、像控点布置要求,了解调绘的一般方法、,全野外像控点及刺点和整饰,.,将地球表面上的地物、地貌等信息，穿过大气层，进入摄影机物镜，到达航摄胶片上形成影像的传输过程。,第一步：做出计划；,（确定测区范围、比例尺、航高，选用摄影机，像片数量等）,第二步：进行摄影；,（选择晴朗无云天气，按设计的航高、航向呈直线飞行并保持各航线间的相互平行，一片接一片、一条航线接一条航线顺次进行摄影。）,第三步：底片处理。,（负片,正片，检查色调、重叠度、航线弯曲等）,空中摄影过程,6-1-1,航摄外业概述,全数字摄影测量生产流程,航摄外业工作,.,航空摄影,像控点测量,解析空三加密,初级图测绘,初,级,图,修改初级图,图幅接边,回放检查,存入地图库,航空摄影像片,技术设计,成果,成果,初级图调绘、补测,基,本,工,作,过,程,6-1-,1,航摄外业概述,全数字摄影测量生产流程,航摄外业工作,.,像片扫描,内业测图,作业基本过程,初级图,.,6-1-,1,航摄外业概述,全数字摄影测量生产流程,航摄外业工作,航测外业工作内容：,像片调绘（或初始图调绘）和补测,像片控制测量,.,6-1-,1,航摄外业概述,全数字摄影测量生产流程,航摄外业工作,几个概念,像片判读：,根据地物的光谱特征、空间特征、时间特征和构像规律识别出与像片影像相应的地物类别、特性和某些要素或者测算某些数据指标的过程。,像片调绘：,利用像片进行判读、调查和绘注等工作的总称。,.,6-1-,1,航摄外业概述,全数字摄影测量生产流程,航摄外业工作,几个概念,像片控制点：,少量的直接为摄影测量加密或测图需要，在实地测定的控制点，被称为像片控制点（简称像控点）,像片控制测量：,实地测定像片控制点的工作称为像片控制测量（或称为像控点联测）。,.,平高,控制点,高程,控制点,加密点,（待求点）,.,6-1-2,像片判读,全数字摄影测量生产流程,航摄外业工作,像片判读分类：,专业判读：要解决某些专业而进行的判读，如植被调查。,地形判读：为了获取地形图需要的地理要素而进行的判读。,.,6-1-2,像片判读,全数字摄影测量生产流程,航摄外业工作,地形测量像片判读的用途：,识别出与像片影像相应的地物、地貌和某些要素，以便进行像控点选刺和内业测图。,.,6-1-2,像片判读,全数字摄影测量生产流程,航摄外业工作,高出地面的地物,像,片,判,读,的,依,据,地物的成像规律,判读,特征,不突出地面的地物,形状特征,大小特征,色调特征,阴影特征,位置布局特征,纹形图案特征,.,6-1-3,航空摄影测量野外调绘,全数字摄影测量生产流程,航摄外业工作,像片扫描,内业测图,初级图,以初级图调绘为例：,.,6-1-3,航空摄影测量野外调绘,全数字摄影测量生产流程,航摄外业工作,根据规范、图式和技术设计的要求，以初级图对照实地进行判读、调查、量测、描绘、整饰等作业过程。,1,）初级图调绘概念,.,6-1-3,航空摄影测量野外调绘,全数字摄影测量生产流程,航摄外业工作,2,）初级图的特点,具备地形图的基本特征；,较像片调绘直观易于判读；,直接在图纸上描绘、填注，方便易掌握。,.,6-1-3,航空摄影测量野外调绘,全数字摄影测量生产流程,航摄外业工作,3,）基本要求,（,1,）遵循规范、图式和技术设计的技术要求；,（,2,）综合取舍的原则：图上所绘地物地貌元素不缺、不漏、不错，做到位置准确、重点突出、主次分明、图面清晰易读；,（,3,）走到、看到、问到。,（,4,）外业调绘要做到小组内,100,检查，防止差、错、漏，禁止遗留问题留给内业。,.,6-1-3,航空摄影测量野外调绘,全数字摄影测量生产流程,航摄外业工作,4,）初级图调绘的内容,调绘区域内的地理名称、行政企事业单位、为调绘的图幅起名；,实地丈量房檐宽度，根据取舍原则在图上改正；对建筑物的层次、结构材料及用途实地调绘、注记；,补绘内业遗漏的地物，对绘到图上的地物进行综合取舍，纠正内业错判而绘到图上的地物和地貌；,调查道路名称、等级并按图式规定填绘到图上；,.,6-1-3,航空摄影测量野外调绘,全数字摄影测量生产流程,航摄外业工作,对于电柱要区分通讯线、电力线、高压线、低压线及连接关系，查清表绘到图上；,调绘湖、河、池塘及水利设施的名称和河流方向；,调绘森林的树种、植被类别与界线；,行政区域界线可根据需要调绘；,1/500,、,1/1000,地形图的硬化路面的高程可根据设计决定是否实测。,4,）初级图调绘的内容,.,6-1-4,野外像片控制测量,全数字摄影测量生产流程,航摄外业工作,5,）像控点布设的基本要求,像片控制点应布在航向三片重叠范围内；航向间的共用点应布在航向和旁向六片或五片重叠范围内。,已是四片重叠,.,6-1-4,野外像片控制测量,全数字摄影测量生产流程,航摄外业工作,像片控制点的布设方案,:,全野外布点,每片至少布四个点。目前用的较少，多用于像片纠正,非全野外布点,航线网布点、区域网布点,.,6-1-4,野外像片控制测量,全数字摄影测量生产流程,航摄外业工作,（,1,）航线网布点,航线一,航线二,首端,末端,航线段,一般规定：按航线段布设,6,个平高点。,中央,.,6-1-4,野外像片控制测量,全数字摄影测量生产流程,航摄外业工作,（,2,）区域网布点,沿周边布设,6,或,8,个平高点，中部,加一个检查点。,.,6-1-4,野外像片控制测量,全数字摄影测量生产流程,航摄外业工作,1,）像片控制点的选择,（,1,）刺点目标选择的基本要求,以判为主，刺点为辅。,平面控制点的实地判点精度为图上,0.1mm,；,像片控制点的判刺和整饰,.,平面控制点应选在影像清晰的明显地物上，一般选在交角良好的细小线状地物交角、明显地物折角顶点，影像小于,0.2mm,点状地物中心；,高程控制点目标应选在高程变化较小的地方；,平高控制点的点位目标应同时满足平面和高程刺点对点位目标的要求。,.,6-1-4,野外像片控制测量,全数字摄影测量生产流程,航摄外业工作,2,）刺点方法,判准点位，多找几个相关地物验证点位判读的准确性；,通视良好，便于测量；,像点符合要求,立体镜下刺点，刺孔为,0.1mm,，不允许双刺。,.,6-1-4,野外像片控制测量,全数字摄影测量生产流程,航摄外业工作,（,1,）,反面,整饰,3,）整饰,.,6-1-4,野外像片控制测量,全数字摄影测量生产流程,航摄外业工作,（,2,）,正面,整饰,.,6-,2,数字摄影测量系统,全数字摄影测量生产流程,数字摄影测量系统,知识点：,概述,数字摄影测量工作站的组成与功能,数字摄影测量工作站的作业,数字摄影测量工作站简介,数字摄影测量系统,.,6-,2-1,概述,全数字摄影测量生产流程,数字摄影测量系统,数字摄影测量系统的,任务,是基于,数字影像或数字化影像,完成,摄影测量作业。,.,6-,2-1,概述,全数字摄影测量生产流程,数字摄影测量系统,60,年代，第一台解析测图仪,AP-1,问世不久，美国也已研制了全数字化测图系统,DAMC,1988,年第,16,届大会上才展出了商用数字摄影测量工作站,DSP-1,1992,年,8,月第,17,届大会上，已有多套较为成熟的产品展示,1996,年,7,月，第,18,届大会上，展出了十几套数字摄影测量工作站,.,6-,2-1,概述,全数字摄影测量生产流程,数字摄影测量系统,第一类,是自动化功能较强的多用途数字摄测量工作站,.,6-,2-1,概述,全数字摄影测量生产流程,数字摄影测量系统,第二类,是较少自动化的数字摄测量工作站,第三类,是遥感系统，大部分没有立体观测能力，用于产生正射影像,第四类,是用于自动矢量数据获取的专用系统，包括,ETH,DEEiNiENS,与,Inpho,等提供的产品,.,6-,2-2,数摄工作站的组成与功能,全数字摄影测量生产流程,数字摄影测量系统,硬,件,组,成,一 数字摄影工作站的组成,.,6-,2-2,数摄工作站的组成与功能,全数字摄影测量生产流程,数字摄影测量系统,软件组成,数字影像处理,影像旋转,影像滤波,影像增强,特征提取,.,6-,2-2,数摄工作站的组成与功能,全数字摄影测量生产流程,数字摄影测量系统,模式识别,特征识别与定位,影像匹配,目标识别,.,6-,2-2,数摄工作站的组成与功能,全数字摄影测量生产流程,数字摄影测量系统,解析摄影测量,定向参数计算,;,空中三角测量解算,核线关系解算,;,数值内插,;,投影变换,.,6-,2-2,数摄工作站的组成与功能,全数字摄影测量生产流程,数字摄影测量系统,辅助功能软件,数据输入输出,数据格式转换,注记,质量报告,图廓整饰,人机交互,.,二 数字摄影测量工作站的功能,单像,双像,多像,影像数字化,影像处理,量测,影像定向,核线影像,内定向,相对定向绝对定向,影像匹配,建立数字高程模型,自动空中三角测量,选点、转点模型连接、区域网平差粗差剔除等,.,自动绘制等高线,制作正射影像,正射影像镶嵌与修补,数字测图,制作影像地图,制作透视图、景观图,制作立体匹配片,矢量数据,等高线,正射影像,几何,色彩,无缝镶嵌,.,6-,2-3,数摄工作站的作业与产品,全数字摄影测量生产流程,数字摄影测量系统,一 数字摄影测量工作站的作业方式,自动化与人工干预,人工干预与半自动化,.,二 数字摄影测量工作流程,.,三,矢量数据采集主要过程,内,定,向,相对定向,绝对定向,输入参数,输入属性,地物量测,联机编辑,结束,基本参数：如测图比例尺、图廓坐标、测图窗口参数等,.,矢量数据的图形化输出,图板定向,;,绘图廓与公里格网,;,绘制各种独立制图符号；,绘制各种类型的线,;,曲线拟合与光滑,;,进行闭合区域内的符号填充,;,各种方位、不同型号的中、西文及数字注记。,.,6-,2-3,数摄工作站的作业与产品,全数字摄影测量生产流程,数字摄影测量系统,四 数字摄影测量工作站产品,DEM,DLG,DRG,DOM,.,6-,2-4,数字摄影测量工作站简介,全数字摄影测量生产流程,数字摄影测量系统,主要内容：,WUDAMS,全数字自动化测图系统简介,VirtuoZo NT,数字摄影测量系统简介,JX-4A(DPW),数字摄影测量系统简介,.,WUDAMS,全数字自动化测图系统,全数字摄影测量生产流程,数字摄影测量系统,（,1,）概述,WUDAMS,（,Digitai Autaomatic Mapping System by Wuhan Technicai University OF Surveying and Mapping,）是由原武汉测绘科技大学王之卓教授于,1978,年提出的方案研制的全数字自动化测图系统。,1985,年完成了,1.0,版本，,1990,年发展了,2.0,版本，,1992,年又推出了,2.1,版本，,1996,年又发展了,3.0,版本。,.,WUDAMS,全数字自动化测图系统,全数字摄影测量生产流程,数字摄影测量系统,（,2,）软件操作系统与功能,a,、,3.0,版本是按国际标准设计的用户界面。基于,Unix,操作系统。,b,、软件功能,能处理航空影像，还能处理卫星遥感影像（如,SPOT,影像）和近景非量测像机影像。软件框图如下图所示：,.,软,件,框,图,非量测像机影像,SPOT,影像,航空摄影,影像数字化,相对纠正参数,内定向,直接相对定向,绝对纠正,相对定向,直接线性变换,绝对定向,模,拟 景 观 图,立,体,透,视,图,核线排列,影像匹配,交互编辑,建立,DTM,特征数字化,数字纠正,景,观,图,正,射,影,像,图,等高线,正射影,像图,等,高,线,图,信息系,统数据,库,数,字,地,图,专,题,图,.,VirtuoZo NT,数字摄影测量系统,全数字摄影测量生产流程,数字摄影测量系统,3-,D mouse,Crystal eyes,Virtual Photogrammetry now is available,Supresoft,VirtuoZo NT,基于微机的,VirtuoZo NT,数字摄影测量系统,.,VirtuoZo NT,数字摄影测量系统,全数字摄影测量生产流程,数字摄影测量系统,（,1,）版本与功能,该系统是武汉测绘科技大学研制的原数字摄影测量系统,VirtuoZo NT,工作站版本在微机上的移植版。功能与,VirtuoZo,工作站版本相当，作业流程与工作站版本基本相同。可用于,1,：,50000,，,1,：,10000,，,1,：,1000,，,1,：,500,等各种比例尺的数字测图与,GIS,数据采集。,.,VirtuoZo NT,数字摄影测量系统,全数字摄影测量生产流程,数字摄影测量系统,（,2,）特点,a,、自动化性能与工作站版本相当；,b,、地物数字化功能与解析测图仪,相当；,c,、成本低。,.,JX-4A(DPW),数字摄影测量系统,全数字摄影测量生产流程,数字摄影测量系统,JX-4A(DPW),是中国测绘科学院研究所研制的数字摄影测量系统。,.,JX-4A(DPW),数字摄影测量系统,全数字摄影测量生产流程,数字摄影测量系统,功能,采用闪闭法液晶眼睛和红外同步器原理实现立体观察；用专用的立体显示卡实现影像的漫游、放大和缩小，作业员能从显示屏幕上看到计算机计算的结果；配备手轮、脚盘、脚踏板来进行立体量测。人工操作。,.,本节课重点及作业,全数字摄影测量生产流程,重点回顾,重点内容,航空摄影测量的外业工作,像片判读、航空摄影测量、野外调绘、,野外像片、控制测量,数字摄影测量系统,WUDAMS,、,VirtuoZo NT,、,JX-4A(DPW),数字摄影测量系统简介,.,本节课重点及作业,何谓像片控制点？,绘示意图并叙述航线网及,区域网的布设像控点的方法。,绘框图说明矢量数据采集主要过程。,作业,全数字摄影测量生产流程,重点回顾,.,下节课预习内容,主要知识点:,数字摄影测量若干典型问题,数字摄影测量发展趋势,全数字摄影测量生产流程,重点回顾,.,
