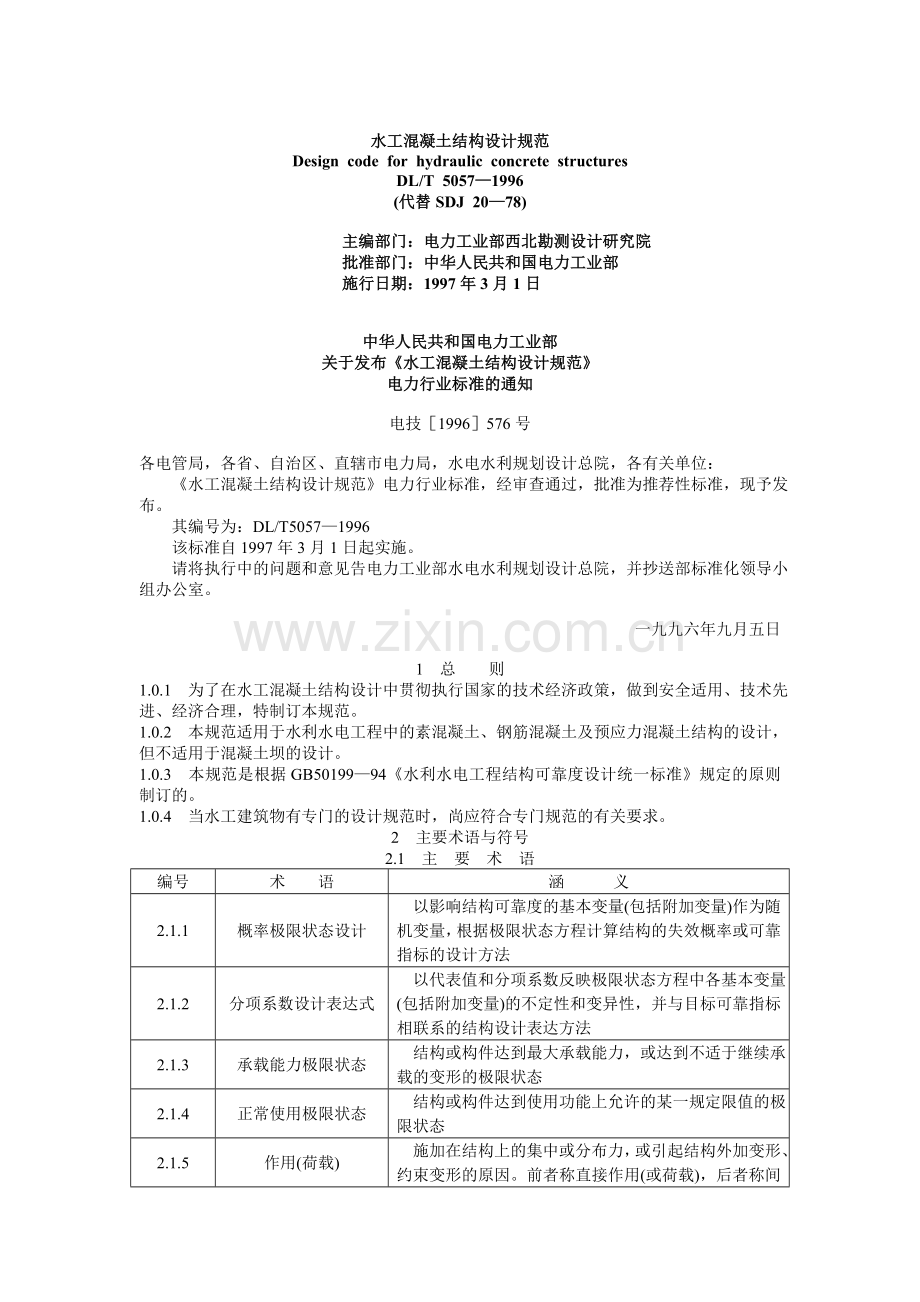

水工混凝土结构设计规范word版.docx_第1页
第1页 / 共88页
水工混凝土结构设计规范word版.docx_第2页
第2页 / 共88页
水工混凝土结构设计规范word版.docx_第3页
第3页 / 共88页
水工混凝土结构设计规范word版.docx_第4页
第4页 / 共88页
水工混凝土结构设计规范word版.docx_第5页
第5页 / 共88页
点击查看更多>>
资源描述

1、水工混凝土结构设计规范Design code for hydraulic concrete structuresDL/T 50571996(代替SDJ 2078) 主编部门:电力工业部西北勘测设计研究院 批准部门:中华人民共和国电力工业部 施行日期:1997年3月1日中华人民共和国电力工业部关于发布水工混凝土结构设计规范电力行业标准的通知电技1996576号各电管局,各省、自治区、直辖市电力局,水电水利规划设计总院,各有关单位: 水工混凝土结构设计规范电力行业标准,经审查通过,批准为推荐性标准,现予发布。 其编号为:DL/T50571996 该标准自1997年3月1日起实施。 请将执行中的问题

2、和意见告电力工业部水电水利规划设计总院,并抄送部标准化领导小组办公室。一九九六年九月五日1 总 则1.0.1 为了在水工混凝土结构设计中贯彻执行国家的技术经济政策,做到安全适用、技术先进、经济合理,特制订本规范。1.0.2 本规范适用于水利水电工程中的素混凝土、钢筋混凝土及预应力混凝土结构的设计,但不适用于混凝土坝的设计。1.0.3 本规范是根据GB5019994水利水电工程结构可靠度设计统一标准规定的原则制订的。1.0.4 当水工建筑物有专门的设计规范时,尚应符合专门规范的有关要求。2 主要术语与符号2.1 主 要 术 语编号术 语涵 义2.1.1概率极限状态设计 以影响结构可靠度的基本变量

3、(包括附加变量)作为随机变量,根据极限状态方程计算结构的失效概率或可靠指标的设计方法2.1.2分项系数设计表达式 以代表值和分项系数反映极限状态方程中各基本变量(包括附加变量)的不定性和变异性,并与目标可靠指标相联系的结构设计表达方法2.1.3承载能力极限状态 结构或构件达到最大承载能力,或达到不适于继续承载的变形的极限状态2.1.4正常使用极限状态 结构或构件达到使用功能上允许的某一规定限值的极限状态2.1.5作用(荷载) 施加在结构上的集中或分布力,或引起结构外加变形、约束变形的原因。前者称直接作用(或荷载),后者称间接作用2.1.6永久作用(荷载) 在设计基准期内量值不随时间变化,或其变

4、化与平均值相比可以忽略不计的作用(荷载)。其中,直接作用也称恒荷载2.1.7可变作用(荷载) 在设计基准期内量值随时间变化,且其变化与平均值相比不可忽略的作用(荷载)。其中,直接作用也称活荷载2.1.8可控制的可变作用(荷载) 在作用过程中可严格控制使其不超出规定限值的可变作用(荷载)2.1.9偶然作用(荷载) 在设计基准期内出现的概率很小,而一旦出现,其量值很大且持续时间很短的作用(荷载)2.1.10作用(荷载)效应 作用(荷载)引起的结构或构件的内力、变形等2.1.11设计状况 结构在施工、安装、运行、检修各个时期可能出现的不同结构体系、环境和作用(荷载)等构成的设计条件2.1.12持久状

5、况 在结构正常使用过程中,一定出现且持续时间很长,一般与结构设计基准期为同一量级的设计状况2.1.13短暂状况 在结构施工、安装、检修或使用过程中,短暂出现的设计状况2.1.14偶然状况 在结构使用过程中,规定的出现概率很低、持续期很短的设计状况2.1.15基本组合 按承载能力极限状态设计时,持久状况或短暂状况下,永久作用(荷载)与可变作用(荷载)效应的组合2.1.16偶然组合 按承载能力极限状态设计时,永久作用(荷载)、可变作用(荷载)与一种偶然作用(荷载)效应的组合2.1.17短期组合 按正常使用极限状态设计时,可变作用(荷载)的短期效应与永久作用(荷载)效应的组合2.1.18长期组合 按

6、正常使用极限状态设计时,可变作用(荷载)的长期效应与永久作用(荷载)效应的组合2.1.19作用(荷载)标准值 结构或构件设计时,采用的各种作用(荷载)的基本代表值。按基准期作用(荷载)最大值的概率分布的某一分位值确定2.1.20作用(荷载)设计值 作用(荷载)标准值乘以作用(荷载)分项系数后的值2.1.21材料强度标准值 结构或构件设计时,采用的材料强度的基本代表值。按符合规定质量的材料强度的概率分布的某一分位值确定2.1.22材料强度设计值 材料强度标准值除以材料性能分项系数后的值2.1.23结构重要性系数 用来考虑水利水电工程结构及构件的结构安全级别的系数2.1.24设计状况系数 用来考虑

7、在不同设计状况下可以有不同的可靠度水平的系数2.1.25材料性能分项系数 用来考虑材料性能对其标准值的不利变异的系数2.1.26作用(荷载)分项系数 用来考虑作用(荷载)对其标准值的不利变异的系数2.1.27结构系数 在分项系数设计表达式中,用来考虑作用(荷载)效应计算和抗力计算不定性以及作用(荷载)分项系数、材料性能分项系数不能完全考虑的其他各种变异性的系数2.1.28耐久性 在设计基准期内,结构在正常使用和维护条件下,随时间变化而仍能满足预定功能要求的能力2.1.29相对界限受压区高度 受拉钢筋和受压区混凝土同时达到其强度设计值时的混凝土受压区高度与截面有效高度的比值2.1.30计算剪跨比

8、 集中荷载作用点至支座截面或节点边缘的距离与截面有效高度的比值2.1.31截面抵抗矩的塑性系数 正截面塑性抵抗矩与弹性抵抗矩之比2.1.32深受弯构件 跨高比l0/h5的钢筋混凝土深梁、短梁和厚板的统称2.1.33深梁 跨高比l0/h2的简支梁和跨高比l0/h2.5的连续梁2.1.34短梁 跨高比l0/h5但大于深梁范畴的梁2.1.35厚板 跨高比l0/h5的板2.2 材料性能符号编号符 号涵 义2.2.1Ec 混凝土弹性模量2.2.2Es 钢筋弹性模量2.2.3Gc 混凝土剪变模量2.2.4c 混凝土泊松比2.2.5C20 表示立方体抗压强度标准值为20N/mm2的混凝土强度等级2.2.6F

9、100 表示抗冻为100级的混凝土抗冻等级2.2.7W2 表示抗渗为2级的混凝土抗渗等级2.2.8fck、fc 混凝土轴心抗压强度标准值、设计值2.2.9ftk、ft 混凝土轴心抗拉强度标准值、设计值2.2.10fyk、fpyk 热轧钢筋及冷拉钢筋作为普通钢筋、预应力钢筋时的强度标准值2.2.11fstk 冷轧带肋钢筋作为普通钢筋时的强度标准值2.2.12fptk 热处理钢筋、钢丝、钢绞线、冷轧带肋钢筋作为预应力钢筋时的强度标准值2.2.13fy、fy 普通钢筋的抗拉、抗压强度设计值2.2.14fpy、fpy 预应力钢筋的抗拉、抗压强度设计值2.2.15fyv 箍筋抗拉强度设计值2.3 作用(

10、荷载)和作用(荷载)效应符号编号符 号涵 义2.3.1M、N、T、V 由各作用(荷载)标准值乘以相应的作用分项系数后所产生的效应总和并再乘以结构重要性系数0及设计状况系数后的弯矩、轴向力、扭矩、剪力设计值2.3.2Ms、Ns 荷载效应短期组合时,由各作用(荷载)标准值所产生的效应总和并乘以结构重要性系数0后的弯矩、轴向力2.3.3Ml、Nl 荷载效应长期组合时,由各作用(荷载)标准值并考虑荷载长期组合系数后所产生的效应总和再乘以结构重要性系数0后的弯矩、轴向力2.3.4Np 后张法构件预应力钢筋及非预应力钢筋的合力2.3.5Np0 混凝土法向应力等于零时预应力钢筋及非预应力钢筋的合力2.3.6

11、Vc 混凝土的受剪承载力2.3.7Vsv 箍筋的受剪承载力2.3.8Vsb 弯起钢筋的受剪承载力2.3.9cs、cl 在荷载效应的短期组合、长期组合下抗裂验算边缘的混凝土法向应力2.3.10pc 由预加应力产生的混凝土法向应力2.3.11tp、cp 混凝土中的主拉应力、主压应力2.3.12s、p 正截面承载力计算中纵向普通钢筋、预应力钢筋的应力2.3.13ss、sl 按荷载效应的短期组合、长期组合计算的构件的纵向受拉钢筋应力2.3.14con 预应力钢筋张拉控制应力2.3.15po、po 受拉区、受压区预应力钢筋合力点处混凝土法向应力等于零时的预应力钢筋应力2.3.16pe、pe 受拉区、受压

12、区预应力钢筋的有效预应力2.3.17l、l 受拉区、受压区预应力钢筋在相应阶段的预应力损失值2.3.18 混凝土的剪应力2.4 几何参数符号编号符 号涵 义2.4.1a 纵向非预应力及预应力受拉钢筋合力点至截面近边的距离2.4.2as、as 纵向非预应力受拉钢筋合力点、受压钢筋合力点至截面近边的距离2.4.3ap、ap 受拉区纵向预应力钢筋合力点、受压区纵向预应力钢筋合力点至截面近边的距离2.4.4b 矩形截面宽度,T形、I形截面腹板的宽度2.4.5bf、bf T形或I形截面受拉区、受压区翼缘的计算宽度2.4.6c 混凝土保护层厚度2.4.7d 钢筋直径2.4.8e、e 轴向力作用点至纵向受拉

13、钢筋合力点、纵向受压钢筋合力点的距离2.4.9ec 混凝土受压区的合力点到截面重心的距离2.4.10e0 轴向力对截面重心的偏心距2.4.11epo、epn 换算截面重心、净截面重心至预应力钢筋及非预应力钢筋合力点的距离2.4.12h 截面高度2.4.13h0 截面有效高度,即受拉钢筋的重心至截面受压边缘的距离2.4.14hf、hf T形或I形截面受拉区、受压区翼缘的高度2.4.15hw 截面腹板的高度2.4.16i 回转半径2.4.17la 纵向受拉钢筋的最小锚固长度2.4.18l0 计算跨度或计算长度2.4.19rc 曲率半径2.4.20s 箍筋或分布钢筋的间距2.4.21x 混凝土受压区

14、计算高度2.4.22xb 界限受压区计算高度2.4.23yc 混凝土截面重心至受压区边缘的距离2.4.24y0、yn 换算截面重心、净截面重心至所计算纤维的距离2.4.25yp、yp 受拉区、受压区的预应力合力点至换算截面重心的距离2.4.26ys、ys 受拉区、受压区的非预应力钢筋重心至换算截面重心的距离2.4.27z 纵向受拉钢筋合力点至混凝土受压区合力点之间的距离2.4.28A 构件截面面积2.4.29Ac 混凝土截面面积2.4.30Ac 混凝土受压区的截面面积2.4.31A0 构件换算截面面积2.4.32An 构件净截面面积2.4.33As、As 受拉区、受压区纵向非预应力钢筋的截面面

15、积2.4.34Ate 有效受拉混凝土截面面积2.4.35Ap、Ap 受拉区、受压区纵向预应力钢筋的截面面积2.4.36Ast 抗扭纵向钢筋的全部截面面积2.4.37Asv1、Ast1 受剪、受扭计算中单肢箍筋的截面面积2.4.38Asv、Ash 同一截面内各肢竖向箍筋、水平箍筋的全部截面面积2.4.39Asb、Apb 同一弯起平面内非预应力、预应力弯起钢筋的截面面积2.4.40Al 混凝土局部受压面积2.4.41Bs 受弯构件的短期刚度2.4.42Bl 受弯构件的长期刚度2.4.43Wt 截面受拉边缘的弹性抵抗矩;受扭构件的截面受扭塑性抵抗矩2.4.44Wc 截面受压边缘的弹性抵抗矩2.4.4

16、5W0 换算截面受拉边缘的弹性抵抗矩2.4.46Ic 混凝土截面对于其本身重心轴的惯性矩2.4.47I0 换算截面惯性矩2.4.48In 净截面惯性矩2.4.49Wmax 最大裂缝宽度2.5 计算系数及其它符号编号符 号涵 义2.5.1a 混凝土的导温系数2.5.2c 混凝土的比热2.5.31 裂缝宽度验算时考虑构件受力特征的系数2.5.42 裂缝宽度验算时考虑钢筋表面形状的系数2.5.53 裂缝宽度验算时考虑荷载长期作用影响的系数2.5.6c 混凝土线膨胀系数2.5.7ct 混凝土拉应力限制系数2.5.8E 钢筋弹性模量与混凝土弹性模量的比值2.5.9 混凝土局部受压时的强度提高系数;混凝土

17、的放热系数2.5.10t 剪扭构件混凝土受扭承载力降低系数2.5.11 受拉区混凝土塑性影响系数2.5.12m 截面抵抗矩的塑性系数2.5.13d 结构系数2.5.14G 永久作用(荷载)分项系数2.5.15Q 可变作用(荷载)分项系数2.5.160 结构重要性系数2.5.17 偏心受压构件考虑挠曲影响的轴向力偏心距增大系数2.5.18 考虑荷载长期作用对挠度增大的影响系数2.5.19 计算剪跨比;混凝土的导热系数2.5.20b 受拉钢筋和受压区混凝土同时达到强度设计值时的相对界限受压区计算高度2.5.21 纵向受拉钢筋配筋率;可变作用(荷载)标准值的长期组合系数2.5.22min 最小配筋率

18、2.5.230min 基本最小配筋率2.5.24sv 竖向箍筋或竖向分布钢筋的配筋率2.5.25sh 水平箍筋或水平分布钢筋的配筋率2.5.26te 纵向受拉钢筋的有效配筋率2.5.27v 间接钢筋的体积配筋率2.5.28 轴心受压构件的稳定系数2.5.29 设计状况系数2.5.30 荷载分布的影响系数3 材 料3.1 混 凝 土3.1.1 混凝土应满足强度要求,并应根据建筑物的工作条件、地区气候等具体情况,分别满足抗渗、抗冻、抗侵蚀、抗冲刷等耐久性的要求。3.1.2 混凝土强度等级应由按标准方法制作养护的边长为150mm的立方体试件,在28d龄期用标准试验方法测得的具有95%保证率的抗压强度

19、标准值确定。 注:混凝土强度等级用符号C和立方体抗压强度标准值(以N/mm2计)表示。3.1.3 混凝土强度标准值应按表3.1.3采用。表3.1.3 混凝土强度标准值(N/mm2)强度种类符号混 凝 土 强 度 等 级C10C15C20C25C30C35C40C45C50C55C60轴心抗压fck6.710.013.517.020.023.527.029.532.034.036.0轴心抗拉ftk0.901.201.501.752.002.252.452.602.752.852.95 在混凝土结构构件设计中,不宜利用混凝土的后期强度。但经充分论证后,也可根据建筑物的型式、地区的气候条件以及开始承

20、受荷载的时间,采用60d或90d龄期的抗压强度。 混凝土不同龄期的抗压强度增长率,应通过试验确定。当无试验资料时,可按照附录A采用。3.1.4 构件设计时,混凝土强度设计值应按表3.1.4采用。3.1.5 对防止温度裂缝有较高要求的大体积混凝土结构,设计时应对混凝土提出高延伸率和低热性要求,宜选用低热水泥或掺加合适的掺合料与外加剂。3.1.6 混凝土的重力密度(重度)应由试验确定。当无试验资料时,素混凝土可按24kN/m3、钢筋混凝土可按25kN/m3采用。表3.1.4 混凝土强度设计值(N/mm2)强度种类符号混 凝 土 强 度 等 级C10C15C20C25C30C35C40C45C50C

21、55C60轴心抗压fc5.07.510.012.515.017.519.521.523.525.026.5轴心抗拉ft0.650.901.101.301.501.651.801.902.002.102.20 注:计算现浇的钢筋混凝土柱时,如截面的长边或直径小于300mm,则表中强度设计值应乘以系数0.8。3.1.7 28d龄期时混凝土受压或受拉弹性模量Ec可按表3.1.7采用。混凝土的泊松比c可取为0.167。混凝土剪变模量Gc可按表3.1.7混凝土弹性模量的0.4倍采用。表3.1.7 混凝土弹性模量Ec(N/mm2)混凝土强度等级弹性模量混凝土强度等级弹性模量C101.75104C403.2

22、5104C152.20104C453.35104C202.55104C503.45104C252.80104C553.55104C303.00104C603.60104C353.151043.2 钢 筋3.2.1 钢筋混凝土结构及预应力混凝土结构的钢筋,应按下列规定选用: (1)普通钢筋宜采用级、级、级钢筋和LL550级冷轧带肋钢筋,也可采用冷拉级(d12mm)钢筋; (2)预应力钢筋宜采用碳素钢丝、刻痕钢丝、钢绞线、热处理钢筋,也可采用冷拉、级钢筋。 对中小型构件中的预应力钢筋宜采用LL650级或LL800级冷轧带肋钢筋。 注:普通钢筋系指用于钢筋混凝土结构中的钢筋和预应力混凝土结构中的非预

23、应力钢筋。3.2.2 钢筋的强度标准值应具有不小于95%的保证率。 热轧钢筋和冷拉钢筋的强度标准值系根据屈服强度确定。对普通钢筋用fyk表示;对预应力钢筋用fpyk表示。 钢丝、钢绞线、热处理钢筋和冷轧带肋钢筋的强度标准值系根据极限抗拉强度确定。对LL550级冷轧带肋钢筋用fstk表示;对预应力钢丝、钢绞线、热处理钢筋、LL650级和LL800级冷轧带肋钢筋用fptk表示。 普通钢筋的强度标准值和预应力钢筋的强度标准值应按表3.2.2-1及表3.2.2-2采用。若设计中仍采用冷拔低碳钢丝,则其强度标准值可按照有关规范的规定采用。表3.2.2-1 钢筋强度标准值(N/mm2)种 类fyk或fpy

24、k或fstk或fptk热轧钢筋级(Q235)235级(20MnSi、20MnNb(b)335级(20MnSiV、20MnTi、K20MnSi)400级(40Si2MnV、45SiMnV、45Si2MnTi)540冷拉钢筋级(d12)280级(d25)(d=2840)450430级500级700冷轧带肋钢筋LL550(d=412)550LL650(d=46)650LL800(d=5)800热处理钢筋40Si2Mn(d=6)48Si2Mn(d=8.2)45Si2Cr(d=10)1470 注:级K20MnSi钢筋系余热处理钢筋。3.2.3 钢筋抗拉强度设计值fy或fpy及钢筋抗压强度设计值fy或fp

25、y,应分别按表3.2.3-1及表3.2.3-2采用。若设计中仍采用冷拔低碳钢丝,则其强度设计值可按照有关规范的规定采用。表3.2.2-2 钢丝、钢绞线强度标准值(N/mm2)种 类fptk碳素钢丝4、567、8、91470、1570、1670、17701570、16701470、1570刻痕钢丝5、71470、1570钢绞线二股(25)d=10(26)d=121720三股(35)d=10.8(36)d=12.91720七股(73)d=9.0(74)d=12.0(75)d=15.01670、17701570、16701470、1570d=9.5d=11.1d=12.7d=15.218601860

26、18601720、1820、1860 注:1.碳素钢丝和刻痕钢丝系指GB522395预应力混凝土用钢丝中的消除应力的高强度圆形钢丝。 2.根据国家标准,同一规格的钢丝(钢绞线)有不同的强度级别,因此表中对同一规格的钢丝(钢绞线)列出了相应的fptk值,在设计中可自行选用。 3.钢绞线直径d系指钢绞线截面的外接圆直径,即公称直径。表3.2.3-1 钢筋强度设计值(N/mm2)种 类fy或fpyfy或fpy热轧钢筋级(Q235)210210级20MnSi、20MnNb(b)310310级(20MnSiV、20MnTi、K20MnSi)360360级(40Si2MnV、45SiMnV、45Si2Mn

27、Ti)500400冷拉钢筋级(d12)250210级(d25) (d=2840)380360310310级420360级580400冷轧带肋钢筋LL550(d=412)360360LL650(d=46)430380LL800(d=5)530380热处理钢筋40Si2Mn(d=6)48Si2Mn(d=8.2)45Si2Cr(d=10)1000400注:1.在钢筋混凝土结构中,轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于310N/mm2时,仍应按310N/mm2取用;其他构件的钢筋抗拉强度设计值大于360N/mm2时,仍应按360N/mm2取用;对于直径大于12mm的级钢筋,如经冷拉,不得利用

28、冷拉后的强度。 2.成盘供应的LL550级冷轧带肋钢筋经机械调直后,抗拉及抗压强度设计值应降低20N/mm2。 3.结构构件中配有不同种类的钢筋时,每种钢筋根据其受力情况应采用各自的强度设计值。表3.2.3-2 钢丝、钢绞线强度设计值(N/mm2)种 类fpyfpy碳素钢丝49fpyk=17701200400fpyk=16701130fpyk=15701070fpyk=14701000刻痕钢丝5、7fpyk=15701070360fpyk=14701000钢绞线二股fpyk=17201170360三股fpyk=17201170360七股fpyk=18601260360fpyk=18201240

29、fpyk =17701200fpyk =17201170fpyk =16701130fpyk =15701070fpyk =14701000 注:当碳素钢丝、刻痕钢丝、钢绞线的强度标准值不符合表3.2.2-2的规定时,其强度设计值应进行换算。3.2.4 钢筋弹性模量Es应按表3.2.4采用。表3.2.4 钢筋弹性模量(N/mm2)种 类Es级钢筋、冷拉级钢筋2.1105级钢筋、级钢筋、级钢筋、热处理钢筋、碳素钢丝2.0105冷轧带肋钢筋1.9105冷拉级钢筋、冷拉级钢筋、冷拉级钢筋、刻痕钢丝、钢绞线1.8105 注:钢绞线也可采用实测的弹性模量。4 基本设计规定4.1 一 般 规 定4.1.1

30、 本规范采用概率极限状态设计原则,以分项系数设计表达式进行设计。4.1.2 水工混凝土结构的极限状态可分为承载能力极限状态和正常使用极限状态两类。 设计时,应根据承载能力及正常使用极限状态的要求,分别按下列规定进行计算和验算: (1)承载能力及稳定:所有结构构件均应进行承载能力计算;必要时尚应进行结构的抗倾、抗滑及抗浮验算;对需要抗震设防的结构,尚应进行结构的抗震承载能力计算。 (2)变形:对使用上需控制变形值的结构构件,应进行变形验算。 (3)抗裂或裂缝宽度:对使用上要求进行裂缝控制的结构构件,应进行抗裂或裂缝宽度验算。4.1.3 水工混凝土结构设计时,应根据SDJ1278水利水电枢纽工程等

31、级划分及设计标准(山区、丘陵区部分)的规定,按水工建筑物的级别,采用不同的水工建筑物的结构安全级别。 水工建筑物的结构安全级别按表4.1.3划分为三级。表4.1.3 水工建筑物结构安全级别水工建筑物级别水工建筑物的结构安全级别12,34,5 对有特殊安全要求的水工建筑物,其结构安全级别应经专门研究确定。 结构及结构构件的结构安全级别,可根据其在水工建筑物中的部位、本身破坏对水工建筑物安全影响的大小,采用与水工建筑物的结构安全级别相同或降低一级,但不得低于级。4.1.4 结构设计时,应根据结构在施工、安装、运行、检修等不同时期可能出现的不同结构体系、作用(荷载)和环境条件,按以下三种设计状况设计

32、:持久状况;短暂状况;偶然状况。 三种设计状况均应进行承载能力极限状态设计。对持久状况尚应进行正常使用极限状态设计,对短暂状况可根据需要进行正常使用极限状态设计,对偶然状况可不进行正常使用极限状态设计。4.1.5 按承载能力极限状态设计时,应考虑下列两种作用(荷载)效应组合:基本组合;偶然组合。 按正常使用极限状态设计时,应考虑下列两种作用(荷载)效应组合:短期组合;长期组合。4.1.6 对预制构件进行施工吊装验算时,预制构件自重应计入动力系数,动力系数可取为1.5;根据构件吊装时的实际受力情况,也可适当增减。4.1.7 无法按杆件结构力学方法求得截面内力的钢筋混凝土结构,可由弹性力学分析方法

33、求得截面的应力图形面积以确定配筋数量;或按钢筋混凝土有限元方法进行分析。4.1.8 建筑物在施工和运行期间,如温度的变化对建筑物有较大影响时,应进行温度应力计算,并宜采用构造措施和施工措施以消除或减少温度应力。使用中允许出现裂缝的钢筋混凝土结构构件,在计算温度应力时,应考虑裂缝开展而使构件刚度降低的影响。4.1.9 在水工建筑物设计中,必要时应考虑作用在构件截面上的渗透压力,并宜采用专门的排水、防渗、止水措施,以降低渗透压力。4.1.10 水工混凝土结构所处的环境条件可分为下列四个类别: 一类室内正常环境; 二类露天环境,长期处于地下或水下的环境; 三类水位变动区,或有侵蚀性地下水的地下环境;

34、 四类海水浪溅区及盐雾作用区,潮湿并有严重侵蚀性介质作用的环境。 注:1.大气区与浪溅区的分界线为设计最高水位加1.5m;浪溅区与水位变动区的分界线为设计最高水位减1.0m;水位变动区与水下区的分界线为设计最低水位减1.0m。盐雾作用区为离海岸线500m范围内的地区; 2.冻融比较严重的三类环境条件的建筑物,可将其环境类别提高为四类。4.2 承载能力极限状态计算规定4.2.1 对于基本组合,应采用下列极限状态设计表达式: (4.2.1)式中 0结构重要性系数,对结构安全级别为、级的结构及构件,可分别取1.1,1.0,0.9; 设计状况系数,对应于持久状况、短暂状况、偶然状况,可分别取1.0,0

35、.95,0.85; S()作用(荷载)效应函数; R()结构构件抗力函数; d结构系数,按表4.2.1取用; G永久作用(荷载)分项系数,按附录B取用; Q可变作用(荷载)分项系数,按附录B取用; Gk永久作用(荷载)标准值; Qk可变作用(荷载)标准值; fd材料强度设计值,按表3.1.4、表3.2.3-1及表3.2.3-2取用; ak结构构件几何参数的标准值。 注:本规范的承载能力极限状态计算的有关条文中,所有内力设计值(N、M、V、T等)系指由各作用(荷载)标准值乘以相应的作用(荷载)分项系数后所产生的效应总和并再乘以结构重要性系数0及设计状况系数后的值。表4.2.1 承载能力极限状态计

36、算时的结构系数d值表素混凝土结构钢筋混凝土及预应力混凝土结构受拉破坏受压破坏2.001.301.20 注:1.承受永久作用(荷载)为主的构件,结构系数d应按表中数值增加0.05,但承受土重和土压力为主的构件可不增加。 2.对新型结构,结构系数d可适当提高。4.2.2 对于偶然组合,极限状态设计表达式宜按下列原则确定: (1)偶然作用分项系数可取为1.0; (2)参与组合的某些可变作用,可根据各类水工建筑物设计规范的规定作适当折减; (3)结构系数d值可按表4.2.1的规定取用。4.3 正常使用极限状态验算规定4.3.1 结构构件正常使用极限状态应分别按作用(荷载)效应的短期组合和长期组合进行设

37、计。 对于短期组合,应采用下列设计表达式:0Ss(Gk,Qk,fk,ak)c1/d3 (4.3.1-1) 对于长期组合,应采用下列设计表达式:0Sl(Gk,Qk,fk,ak)c2/d4 (4.3.1-2)上二式中 c1、c2结构的功能限值; Ss()、Sl()作用(荷载)效应短期组合和长期组合时的功能函数; fk材料强度标准值,按表3.1.3、表3.2.2-1及表3.2.2-2取用; 可变作用标准值的长期组合系数,可参照有关荷载规范的规定及工程经验取用; d3、d4正常使用极限状态短期组合、长期组合的结构系数。 注:本规范的正常使用极限状态计算的有关条文中,荷载效应短期组合时的内力值(Ns、M

38、s等)系指由各作用(荷载)标准值所产生的效应总和并乘以结构重要性系数0后的值;荷载效应长期组合时的内力值(Nl、Ml等)系指由各作用(荷载)标准值并考虑荷载长期组合系数后所产生的效应总和再乘以结构重要性系数0后的值。4.3.2 钢筋混凝土结构构件设计时,应根据使用要求进行不同的裂缝控制验算。 (1)抗裂验算:承受水压的轴心受拉构件、小偏心受拉构件以及发生裂缝后会引起严重渗漏的其它构件,应进行抗裂验算。如有可靠防渗措施或不影响正常使用时,也可不进行抗裂验算。 抗裂验算时,结构构件受拉边缘的拉应力不应超过以混凝土拉应力限制系数ct控制的应力值,对于荷载效应的短期组合,ct取为0.85;对于长期组合

39、,ct取为0.7。 (2)裂缝宽度验算:需进行裂缝宽度验算的结构构件,应按荷载效应的短期组合和长期组合两种情况分别进行验算,其最大裂缝宽度计算值不应超过表4.3.2所规定的允许值。表4.3.2 钢筋混凝土结构构件最大裂缝宽度允许值 (mm)环境条件类 别最大裂缝宽度允许值短期组合长期组合一0.400.35二0.300.25三0.250.20四0.150.10注:1.当结构构件承受水压且水力梯度i20时,表列数字宜减小0.05。 2.结构构件的混凝土保护层厚度大于50mm时,表列数字可增加0.05。 3.若结构构件表面设有专门的防渗面层等防护措施时,最大裂缝宽度允许值可适当加大。4.3.3 预应

40、力混凝土结构构件设计时,应按表4.3.3根据环境条件类别和预应力钢筋种类选用不同的裂缝控制等级: 一级严格要求不出现裂缝的构件,按荷载效应的短期组合进行计算,构件受拉边缘混凝土不应产生拉应力。 二级一般要求不出现裂缝的构件,按荷载效应的短期组合和长期组合分别进行计算,构件受拉边缘混凝土允许产生拉应力,但拉应力不应超过以混凝土拉应力限制系数ct控制的应力值。ct值见表4.3.3。 三级允许出现裂缝的构件,按荷载效应的短期组合和长期组合两种情况分别进行计算,最大裂缝宽度计算值不应超过表4.3.3所列的允许值。表4.3.3 预应力混凝土构件裂缝控制等级、混凝土拉应力限制系数及最大裂缝宽度允许值环境条件类 别钢 筋 种 类冷拉级钢筋冷拉级钢筋冷拉级钢筋碳素钢丝刻痕钢丝钢 绞 线热处理钢筋冷轧带肋钢筋一三级0.2mm(0.15mm
