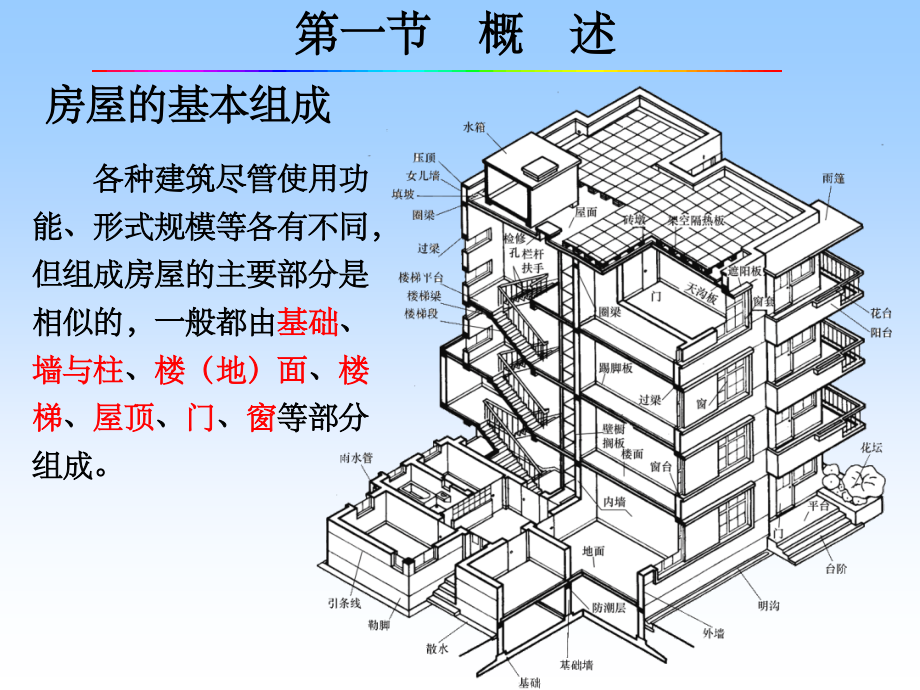

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第九章,建 筑 施 工 图,概述,设计总说明及总平面图,建筑平面图,建筑立面图,建筑剖面图,建筑详图,房屋的基本组成,各种建筑尽管使用功能、形式规模等各有不同，但组成房屋的主要部分是相似的，一般都由,基础,、,墙与柱,、,楼（地）面,、,楼梯,、,屋顶,、,门,、,窗,等部分组成。,第一节概述,施工图的产生及组成,房屋施工图的设计工作一般分为两个阶段：,初步设计阶段、施工图设计阶段。,一套完整的,房屋施工图,根据其专业内容或作用的图组成，一般包括：,图纸目录,设计总说明,建筑施工图,(建施),结构施工图,(结施),设备施工图,(设施),施工图的产生及组成,图纸目录,排在整套施工图的最前面，列出所有的图纸名称、编号及所用图幅等。先列出新绘制的图纸，后列所选用的标准图纸或重复利用的图纸。,（2）设计总说明,设计总说明,也称施工总说明。其主要内容是对本工程的设计依据、工程概况、图样中未能详细表示的材料要求以及相关的建筑做法，采用文字或表格的方式进行具体说明。,（1）图纸目录,施工图的产生及组成,建筑施工图,简称,建施,，反映建筑设计的内容一般包括建筑设计总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图。,（4）结构施工图,结构施工图,简称结施，反映建筑结构设计的内容，一般包括基础图，结构平面布置图和结构详图。,（5）设备施工图,设备施工图,简称设施，反映设备设计的内容，一般包括给排水、暖通和空调、电气等设备的平面布置图、系统图和详图。,（3）建筑施工图,施工图的图示特点,（1）施工图中的各图样，主要是采用,正投影法,绘制的。,（2）房屋施工图一般都用,较小比例,绘制（建筑平、立和剖面图）。但房屋内各部分构造复杂，在小比例的平、立、剖面图中无法全部表达清楚，所以还需要配以大量,较大比例的详图,。,（3）由于房屋的构配件和材料种类较多，“国标”规定了一系列的图形符号来代表建筑构配件、卫生设备、建筑材料等，这种图形符号称为图例。“国标”还规定了许多标注符号。所以施工图上会,大量出现各种图例和符号,。,（3）负责不同专业的技术人员，根据不同要求，重点深入地阅读不同类别的图纸。阅读时，应按,先整体后局部,，,先文字说明后图样,，,先图形后尺寸,等原则依次仔细阅读。同时应特别注意各类图纸之间的联系，以避免发生矛盾而造成质量事故和经济损失。,（2）按目录顺序（一般是按“建施”、“结施”、“设施”的顺序排列）通读一遍，对工程对象先有一个概括的了解。,施工图的阅读步骤,（1）首先根据图纸目录，检查和了解这套图纸有多少类别，每类有几张。如有缺损或需用标准图和重复利用旧图时，应及时配齐。,1.图线,建筑施工图的有关规定,GB501042010,建筑施工图的有关规定,GB501042010,1.图线,2.比例,建筑物是庞大复杂的形体，必须采用各种不同的比例来绘制，建筑施工图选用的比例宜符合下表的规定。,建筑施工图的有关规定,图 名,比 例,建筑总平面图,1:500、1:1000、1:2000,建筑物或构筑物的平、,立、剖面图,1:50、1:100、1:150、1:200、1:300,建筑物或构筑物的,局部放大图,1:10、1:20、1:25、1:30、1:50,配件及构造详图,1:1、1:2、1:5、1:10、1:15、1:20、1:25、1:30、1:50,建筑施工图的有关规定,3.字体,图纸上的字体，不论汉字、阿拉伯数字、拉丁字母或罗马数字，都应按照房屋建筑制图统一标准（GB/T 500012010）中的规定注写。,4.定位轴线及其编号,定位轴线,是施工定位、放线的重要依据。凡是,承重的墙、柱、梁、屋架、基础等构件,都要画上轴线并进行编号，以确定其位置，这些轴线称为定位轴线。对于非承重的分隔墙、次要承重构件等，一般采用,附加轴线,来定位，也可注明它们与附近轴线的相关尺寸来确定。,4.定位轴线及其编号,直径为810mm细实线圆圈,细单点长画线,4.定位轴线及其编号,1,2,3,4,5,在圆圈内注写轴线编号。在平面图上,横向编号采用阿拉伯数字，从左至右顺序编写,4.定位轴线及其编号,1,2,3,4,5,竖向编号采用,大写拉丁字母,从,下至上,顺序编写，其中I、O、Z 三个字母不得用作轴线编号，以免与数字l、0、2 混淆,A,B,附加定位轴线的编号,附加轴线,用分数编号，分母表示轴线的编号，分子表示附加轴线的编号，,表示,3,号轴线之后,附加的第一根轴线,表示,B,号轴线之后,附加的第三根轴线,表示,1,号轴线之前,附加的第一根轴线,表示,A,号轴线之前,附加的第二根轴线,定位轴线及其编号,对于,详图上的轴线编号,，若详图适用于几根轴线时，应同时注明各有关轴线的编号。,通用详图中的定位轴线，应只画圆，不注写轴线编号。,用于两根轴线时,用于三根或三,根以上轴线时,用于三根以上连,连续编号的轴线时,组合较复杂的平面图中定位轴线也可采用分区编号,折线形平面定位轴线的编号,圆形平面定位轴线的编号,圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从,左下角,或-90(若径向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴线宜用,大写拉丁字母,表示，,从外向内,顺序编写,弧形平面定位轴线的编号,圆形与弧形平面图中的定位轴线，其径向轴线应以角度进行定位，其编号宜用阿拉伯数字表示，从,左下角,或-90(若径向轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴线宜用大写拉丁字母表示，从外向内顺序编写,5.标高,建筑物各部位的竖向高度，在图上常用标高来表示。标高有,绝对标高,和,相对标高,两种。,（1）,绝对标高,。我国把青岛市黄海的,平均海平面,定为绝对标高的零点，其他各地标高都以它作为基准。,（2）,相对标高,。在建筑物的施工图上除总平面图外，一般都采用相对标高，即把,底层室内主要地坪标高,定为相对标高的零点,，并说明相对标高和绝对标高的关系。再由当地附近的水准点（绝对标高）来测定拟建工程的底层地面标高。,5.标高,另外按标高所注的建筑部位的不同又可分为,建筑标高,和,结构标高,。建筑标高是指标注在,建筑物装饰面层处的标高,，结构标高是指标注在建筑物,结构部位的标高,。,（结构标高）,（结构标高）,（建筑标高）,（建筑标高）,5.标高,标高数字注写形式,标高数字应注写在标高符号的左侧或右侧。,标高数字应以米为单位,，,注写到小数点后第三位,，在总平面图中，可注写到小数点后第二位。零点标高应注写成0.000，正数标高不注“+”，负数标高应注“”。在图样的同一位置也可同时表示几个不同的标高。,5.标高,标高符号应以直角等腰三角形表示，形式用细实线绘制，具体画法图所示。,标高符号（,l,及,h,可适当选取）,总平面图室外地坪标高符号,标高,约,3,mm,约,3mm,a)左边标注时,b)右边标注时,c)右边标注特殊情况时,d)多层标高时,a)总平面图上的室,外标高符号,b)平面图上的楼地,面标高符号,c)立面图、剖面图各,部位的标高符号,所注部位,的引出线,6.索引符号和详图符号,为便于相关图纸的查找及对照阅读，可通过,索引符号,和,详图符号,来反映它们之间的对应关系。,细实线圆圈直径应为810mm,索引符号1,剖切位置线,剖开后从上往下投影,6.索引符号和详图符号,为便于相关图纸的查找及对照阅读，可通过索引符号和详图符号来反映它们之间的对应关系。,索引符号2,剖切位置线,剖开后从下往上投影,6.索引符号和详图符号,为便于相关图纸的查找及对照阅读，可通过索引符号和详图符号来反映它们之间的对应关系。,索引符号3,6.索引符号和详图符号,为便于相关图纸的查找及对照阅读，可通过索引符号和详图符号来反映它们之间的对应关系。,粗实线圆圈直径应为14mm,被索引的在本张图纸上,详图符号,被索引的图纸编号,7.引出线,对于图样中某些部位由于图形比例较小，其具体内容或要求无法标注时，常用引出线注写文字说明或索引符号。,引出线,文字说明宜注写在水平线的上方或端部。,7.引出线,同时引出几个相同部分的引出线，宜,互相平行,，也可画成集中于一点的,放射线,，如图（d）、（e）所示。,共同引出线,7.引出线,多层构造或多层管道共用引出线，应通过被引出的各层。文字说明宜注写在水平线的上方或端部，说明的顺序应由上至下，,并应与被说明的层次相互一致,；如层次为横向排序，则由上至下的说明顺序应与左至右的层次相互一致。,多层构造引出线,8.指北针及风向频率玫瑰图,用,细实线,绘制,指北针,：在底层建筑平面图上，均应画上指北针。,需用较大直径绘制指北针时，指针尾部宽度宜为直径的,1/8,。,24,3,风向频率玫瑰图,8.指北针及风向频率玫瑰图,N,粗实线：全年,虚线：夏季(6、7、8月),风向频率玫瑰图,各地区多年平均统计的各个方位上刮风次数的百分率。,各方位端点指向中心的方向为风的方向。,9.常用建筑材料图例（摘自GB/T 50001-2010）,9.常用建筑材料图例（摘自GB/T 50001-2010）,9.常用建筑材料图例（摘自GB/T 50001-2010）,第二节 设计总说明及总平面图,设计总说明,设计总说明主要是对整套施工图中未能详细注写的用料和做法等要求给出具体的,文字说明,。它一般包括该建设项目的工程概况、设计依据、相对标高和绝对标高的对应关系、室内外的构造做法和用料选择及门窗表等。,建筑设计总说明（节选）,见教材P238,1.,形成：,建筑总平面图简称,总平面图,。它是由建设场区的上空向下投影，将新建工程,四周一定范围内,的新建、拟建、原有和要拆除的建筑物、构筑物连同其周围的场地、道路、绿化等地形地物状况，采用相应的,图例,画出的,水平投影图,。,建筑总平面图,一.,建筑总平面图的形成及作用,2.,作用：,总平面图表明一个,工程的总体布局,，反映了新建房屋的平面形状、位置、朝向及其与周围环境的相互关系。它是新建房屋的定位放线、土方施工以及施工现场布置的依据，也是其他专业（如水、电、暖、煤气）的管线总平面图规划布置的依据。,建筑施工图总平面图,二、总平面图的内容,1、图名与比例,图名：,总平面图,比例：,1：500 1：1000,2.建筑总平面图的图示内容,图名、比例,（1）图名、比例,建筑总平面图所表示的范围比较大，一般都采用较小的比例，总平面图常用的比例有1:500、1:1000、1:2000。,建筑施工图总平面图,2、线型与图例,（2）线型与图例,总平面图一般使用对应图例来表明各建筑物和构筑物的位置、平面形状、层数以及周围场地、道路和绿化等的布置情况。,对于国标中缺乏规定的图例，可以自己编制，但必须在总平面图中绘制清楚，并注明其名称。,房屋的层数,房屋的名称,总平面图中还应注出各建筑物和构筑物的名称，并在房屋图形的右上角用数字表示其层数。,总平面图图例,旧国标,总平面图图例,总平面图图例,总平面图图例,旧标准,总平面图图例,新增,总平面图图例,总平面图图例,总平面图图例,取消,总平面图图例,总平面图图例,旧标准,总平面图图例,新增,新增,总平面图图例,新增,新增,总平面图图例,3、标高（单位mm),建筑施工图总平面图,（3）标高,总平面图中应标注出新建建筑物的,总长,、,总宽,及与周围房屋或道路的间距。同时还应标注出新建房屋,底层室内地面和室外整平地面的绝对标高,。,建筑物长,宽尺寸,室外整平地坪的绝对标高,室内地坪的绝对标高,总图中的坐标、标高、距离宜以,米,为单位，并宜,取至小数点后两位,，不足时以“0”补齐。,4、定位,新建建筑物可以根据原有的建筑物或道路来定位，也可以根据坐标（测量坐标或施工坐标）来定位。,（4）定位,新建房屋的具体位置可以用,定位尺寸,或,坐标,来确定。定位尺寸一般根据原有房屋或道路中心线来确定。当新建成片的建筑物和构筑物或较大的工程，往往标出坐标网来确定每一建筑物的位置。,坐标网,测量坐标网应画成交叉十字线，坐标代号宜用“X、Y”表示；建筑坐标网应画成网格通线，坐标代号宜用“A、B”表示。表示建筑物、构筑物位置的坐标，宜注写其三个角的坐标。,5、指北针和风玫瑰图（风频率图）,（5）朝向,总平面图中应画出指北针和风玫瑰图，来表示新建建筑物的朝向和风向。,指北针,风玫瑰图,6、绿化与小品,随着人们生活水平的提高，居住生活环境越来越受到重视，绿化和建筑小品在总平面图中也是重要的内容之一。一些树木、花草、水池可以自己编制图例。,2.建筑总平面图的图示内容,新建房屋,拆除房屋,拟建房屋,室外整平地坪的绝对标高,室内地坪的绝对标高,房屋的层数,图名、比例,已建房屋,道 路,指北针,河 流,坐标网,定位坐标,道路坡度及变坡点距离,车库入口坡道,文字说明,图 例,建筑物长,宽尺寸,建筑总平面图,1、,形成：,建筑平面图实际上是房屋的,水平剖面图,（屋顶平面图除外）。它是假想用一水平的剖切面在房屋的门窗洞口处（一般在窗台上方）将整幢房屋剖开后，移去剖切平面以上的部分，将剩余的部分向下在水平投影面上作正投影所得到的图样。,第三节,建筑平面图,一、,建筑平面图的形成及作用,2、作用：,主要反映建筑物的平面形状、水平方向各部分（如出入口、楼梯间、走廊、房间、阳台等）的布置和组合关系、墙或柱的布置以及门窗等其他构配件的类型、位置和大小等情况。在施工过程中，可作为施工放线、砌筑墙体、安装门窗、施工备料及编制预算的依据，是施工图中最基本图之一。,一般情况下，建筑平面图应包括:,底层平面图,标准层,（,中间层,）,平面图,顶层平面图,屋顶平面图,此外，有的建筑还有,地下层平面图,二、建筑平面图的图示内容及规定要求,1.图示内容,2.,规定要求,（1）图名、比例。,建筑平面图的图名通常由它表示的楼层而定，如底层平面图、屋顶平面图等。平面图可以采用1:50、1:100、1:150、1:200、1:300 等比例绘制，其中1:100 的比例在实际工程中最为常用。比例应注写在图名的右侧。,横向定位轴线,纵向定位轴线,（2）定位轴线及编号,2.,规定要求,（3）图线,粗实线：,剖到的墙、柱的断面轮廓线以及剖切符号；,中粗实线：,未剖切到的可见轮廓线，如窗台、花台、台阶、梯,段等以及门的开启符号和尺寸起止符号；,细实线：,其他图形线，如图例线、尺寸线、尺寸界线、标高,符号、轴线圆圈等。,细单点长画线：,定位轴线。,2.,规定要求,（4）图例。,门和窗还应分别进行编号。门的代号为M，窗的代号为C，同一类型的门或窗编号应相同，如M1、C1 等。当门窗采用标准图时，应注写出标准图编号及门窗编号。图中会在适当的位置给出,门窗表,，它是为了计算出每幢房屋不同类型的门窗数量。,由于建筑平面图一般采用较小的比例，所以门、窗、孔洞、烟道、花隔等构造和配件均应按,规定的图例,表示。,门窗图例,新增,门窗图例,新增,门窗图例,旧标准,门窗图例,门窗图例,新增,新增,门窗图例,新增,门窗图例,旧标准,门窗图例,门窗图例,门窗图例,旧标准,旧标准,门窗图例,旧标准,门窗图例,旧标准,新增,门窗图例,门窗图例,新增,门窗图例,水平及垂直运输装置图例,水平及垂直运输装置图例,水平及垂直运输装置图例,2.,规定要求,（4）建筑材料图例。,另外墙体的粉刷层在1:100 的平面图中不必画出，但在1:50 或更大比例的平面图中则用细实线表示。,在平面图中，被剖到的部分应画出材料图例。但当平面图采用1:100 及以下的比例绘制时，对于剖到的,砖墙断面轮廓线内可以不画出材料图例,，剖到的,钢筋混凝土构件的断面轮廓线内，可涂黑表示,。当比例不小于1:50 时，则应分别画出建筑材料图例。,2.,规定要求,（5）尺寸和标高。,建筑平面图中的尺寸按其注写位置的不同分为,外部尺寸,和,内部尺寸,。,1）外部尺寸。,建筑平面图中，一般应在图形的下方和左方标注相互平行的三道尺寸。,最外面的一道是总尺寸，表示建筑物的,总长和总宽,；,中间一道尺寸是,轴线之间的距离,，表示房间的“,开间,”和“,进深,”；,最内的一道是,细部尺寸,，表示,门窗洞口,、,洞间墙,的尺寸。,当建筑物的平面图形不对称时，平面图的四周均应标注外部尺寸。底层平面图中还需注明台阶、花台、散水等的尺寸。,2.,规定要求,（5）尺寸和标高。,建筑平面图中的尺寸按其注写位置的不同分为,外部尺寸,和,内部尺寸,。,2）内部尺寸。,为了说明建筑物的内墙厚度、内部门窗洞口、门跺以及固定设备的大小和位置，平面图中还应标注相关的内部尺寸。,3）标高。,建筑平面图中还应标注出各层楼地面、台阶顶面、楼梯休息平台面以及室外地面的相对标高。标高的单位以米为单位且保留到小数点后三位。,2.,规定要求,（6）其他。,在0.000 所在平面图中还应画出,指北针,以表示房屋朝向，画出,剖切符号,以确定建筑剖面图的剖切位置和剖视方向。平面图中凡需绘制详图的部位，均应画出,详图索引符号,。,室外花坛,室外花坛,室外花坛,室外花坛,入户门口台阶,入户门口台阶,室外立柱,室外立柱,室外立柱,室外立柱,室外台阶,1.图示内容,定位轴线,柱子,房间名称,图名、比例,墙体,门,索引符号,尺寸标注,文字说明,定位轴线,暗埋式散水,室内楼梯,楼梯板下,储藏室,埋地引出,雨水管,窗,室内地坪标高,室外地坪标高,（1）底层平面图。,主要表示房屋的底层平面布置情况，即各房间的分隔和组合、房间名称、出入口、门厅、楼梯等的布置和相互关系，各种门窗的位置及室外的台阶、花台、明沟、散水、雨水管的布置等。,地下层平面图,空门洞,底层设备间,屋顶,室外地坪标高,入口平台标高,标准层平面图主要表示中间各层的平面布置情况。在底层平面图中已经表明的花台、散水、明沟、台阶等不再重复画出。入口处的雨篷等要在二层平面图上表示，二层以上的平面图中则不再表示。,1.图示内容,（2）一层平面图。,室外台阶,入户门口台阶,入户门口台阶,车库入口坡道,入口处圆柱,露台,相对标高零点,指北针,花架柱子,剖切符号,一层平面图,1.图示内容,地下层平面图,顶层平面图主要表示房屋顶层的平面布置情况。如果顶层的平面布置与标准层的平面布置相同，可以只画出局部的顶层楼梯间平面图。,（3）顶层平面图。,局部瓦筒,坡屋面,檐沟,窗外木装饰,楼面标高,室外花架,二层平面图,屋顶平面图主要表示屋顶的形状、屋面排水方向及坡度、天沟或檐沟、女儿墙、屋脊线、雨水管、水箱、上人孔、避雷针的位置等。由于屋顶平面图比较简单，所以可用较小的比例来绘制。,1.图示内容,（4）屋顶平面图。,瓦筒坡屋面,檐沟,外墙木构架,平屋顶屋面,屋顶平面图,（5）局部平面图。,当某些楼层的平面布置基本相同，仅有局部不同时，或当某些局部布置固定设备较多，或者内部的组合比较复杂时，可以用局部平面图来表示。,为了清楚地表明局部平面图在平面图中所处的位置，图样中必须标明与平面图一致的定位轴线及其编号。常见的局部平面图有厕所、盥洗室、楼梯间平面图等。,1.图示内容,建筑平面图的画图步骤,（1）画定位轴线。,（2）根据轴线画墙身或柱子的轮廓线。,（3）画细部，如门窗洞、楼梯、台阶、卫生间等。,（4）画尺寸线、尺寸界线、尺寸起止符号以及轴线圆圈。,（5）检查无误后，擦去多余的线，按要求加深图线。,（6）标注轴线、尺寸、标高、剖切符号、索引符号、各房间名称、门窗编号、图名比例及其他的文字说明。,1、根据开间和进深尺寸，画出定位轴线,建筑平面图的画图步骤,2、根据墙厚尺寸，画出内外墙身的基本轮廓线,3、根据门窗洞口及窗间墙等细部构造尺寸，,画出门窗洞口、楼梯、台阶、烟道等,4、检查无误后，擦去多余的作图线，描深。标注轴线、尺寸、门窗编号，注写图名、比例及文字说明等,形成：,在与房屋各立面平行的投影面上所作的房屋正投影图，称为,建筑立面图,，简称,立面图,。,房屋立面如果有一部分不平行于投影面，可将该部分展开到与投影面平行，再用正投影法画出其,展开视图,。对于平面为“回”字形的房屋，它在院落中的局部立面，可在相关的剖面图上附带表示。如不能表示时，则应单独绘出。,第四节,建筑立面图,一、建筑立面图的形成及作用,作用：,是建筑师表达立面设计效果的重要图纸，通过它来反映房屋的体型外貌、门窗类型及其排列位置和立面装修做法。在施工中是立面造型、外墙装修、工程概预算以及备料的依据。,建筑立面图的命名规则：,1.其中反映主要出入口或房屋显著外貌特征的那一面的立面图，称为,正立面图,，其余的立面图相应地称为,背立面图,和,侧立面图,。,2.立面图也可按,两端轴线编号,来命名，如立面图或立面图等。,3.也可按,房屋的朝向,来命名，如南立面图、北立面图、东立面图和西立面图等。,建筑立面图的形成及作用,建筑立面图的图示内容及有关规定,定位轴线,阳台,台阶,室外地坪线,图名、比例,门,索引符号,屋顶,尺寸标注,窗,外墙装饰做法,室外台阶,坡屋面坡度,窗外木装饰,外墙木构架,立面造型,标高,外形轮廓线,部分说明可链接,如图名、比例,建筑立面图的图示内容及有关规定,1.,图名、比例,。,图名可按立面图的主次、轴线编号、朝向来命名。立面图常用的比例有1:50、1:100、1:150、1:200、1:300 等。实际工程中往往采用与建筑平面图相同的比例。,返 回,建筑立面图的图示内容及有关规定,1.,图名、比例,。,图名可按立面图的主次、轴线编号、朝向来命名。立面图常用的比例有1:50、1:100、1:150、1:200、1:300 等。实际工程中往往采用与建筑平面图相同的比例。,2.,定位轴线,。,在建筑平面图上，各定位轴线表示的比较清楚。立面图中，一般只画出两端的定位轴线以及编号，以便与平面图对照识读。,返 回,建筑立面图的图示内容及有关规定,3.,图线,。,为使图面清晰、层次分明，立面图中采用各种线型表示不同的内容。,室外地坪线用,加粗实线（1.4b）,表示；,建筑立面图的外形轮廓线用,粗实线,表示；,立面上凸出或凹进墙面的轮廓线、门窗洞口、台阶、雨篷、阳台、檐口等较大建筑构配件的轮廓线用,中粗实线,表示；,较小的建筑构配件以及门窗扇、墙面分格线、雨水管、文字说明引出线等均用,细实线,表示。,返 回,建筑立面图的图示内容及有关规定,4.,图例,。,由于立面图的比例较小，因此在建筑立面中一些细部结构如门窗、阳台、栏杆以及墙面复杂的装修应,按规定图例绘制,。对于相同类型的门窗可以只画出一、两个完整图形，其余的只画出主要轮廓线即可。立面图中,窗户应画出开启方向,，而门可不表示开启方向。,返 回,建筑立面图的图示内容及有关规定,5.,尺寸标注,。,有时立面图两侧也可,沿竖直方向标注三道尺寸,来表示各部分的高度。最内一道尺寸标注室内外高差、门窗洞口高度、窗间墙及檐口高度；中间一道尺寸标注层高；最外一道尺寸标注房屋的总高度。也可在立面图内部标注必要的局部尺寸来确定构配件的大小和位置。,立面图中一般不标注水平方向的尺寸。,返 回,建筑立面图的图示内容及有关规定,6.,标高,建筑立面图中用,标高的形式标注高度方向的尺寸,。标注标高的部位一般有室内外地坪、出入口平台顶面、各层楼面、门窗顶、窗台、檐口、女儿墙压顶、雨篷底面、阳台底面或阳台栏杆顶面等。标高符号应排列整齐。,立面图中一般不标注水平方向的尺寸。,返 回,建筑立面图的图示内容及有关规定,7.,其他,。,在建筑立面图中应在适当的位置用文字注写出外墙面的装饰做法。凡需绘制详图的部位，应画上详图索引符号。,返 回,下一页,立面图,立面图,立面图,立面图,建筑立面图的绘图步骤,建筑立面图的绘图步骤如下：,（1）画室外地坪线、轴线、外形轮廓线和屋面线。,（2）画门窗洞口定位线，确定门窗位置。,（3）画细部结构，如台阶、雨篷、檐口、窗台、门窗扇、雨水管、勒脚等。,（4）画标高符号、尺寸线、尺寸界线、尺寸起止符号。,（5）检查无误后，擦去多余的线，按要求加深图线。,（6）标注轴线编号、尺寸、标高、外墙装饰做法、索引符号、图名比例及其他的文字说明。,形成：,一般是指建筑物的垂直剖面图，也就是假想用一个或多个垂直于外墙轴线的铅垂剖切面将房屋剖开，移去剖切平面与观察者之间的部分，对剩余的部分所作的正投影图,称为,建筑剖面图,，简称,剖面图,。但习惯上剖面图中不画出基础以下部分。,第五节,建筑剖面图,一、,建筑剖面图的形成及作用,作用：,用以表示房屋内部的结构和构造形式、垂直空间的利用和各部位的高度、组合关系、所用材料及其做法等。建筑剖面图与平面图、立面图相互配合来表示整幢房屋，是施工图中不可缺少的重要图样之一。,建筑剖面图的数量和剖切部位的选择：,建筑剖面图的数量是根据房屋的复杂程度和施工的实际需要而定。剖切面一般为横向，即平行于侧面，必要时也可为纵向，即平行于正面。,剖面图的剖切部位，应选择在内部结构和构造比较复杂或有变化以及有代表性的部位。如门窗洞口、主要出入口、楼梯间等处。其数量视建筑物的复杂程度和实际情况而定。,建筑剖面图的形成及作用,建筑剖面图的图示内容及有关规定,定位轴线,门洞,室外地面,室内地坪线,图名、比例,墙体断面,轮廓线,室内门,屋顶断面,可见屋顶轮廓线,尺寸标注,室内楼梯,墙体可见,轮廓线,窗洞,标高,楼板断面,梁断面,可见窗,坡屋面坡度,室外花架,一层入口,处台阶,1.图名、比例。,建筑剖而图的图名是根据建筑0.000所在层平而图上所标注剖切符号的编号来命名的，如1-1剖面图、2-2剖面图。,剖面图的常用比例有1:50、1:100、1:150、1:200、1:300等。实际工程中往往采用与平面图、立面图相同的比例。,定位轴线。,在剖面图中通常画出两端及中间剖到的主要承重构件轴线和编号，以明确剖切位置及剖视方向，以便与平面图对照,图线。,在剖面图中的室内外地坪线用加粗实线表示。,剖切到的部位如墙身、梁、楼板、屋面板、楼梯段及休息平台等用粗实线表示。,未剖切到但可见的轮廓线如门窗洞、楼梯梯段及栏杆扶手、女儿墙压项、内外墙、踢脚、勒脚等轮廓线用中粗实线表示。,较小的建筑构配件、门窗扇及其分格线、雨水管、墙面分格线等用细实线表示。尺寸线、尺寸界线、引出线、标高符号和索引符号等均按规定用细实线画出。,建筑剖面图的图示内容及有关规定,尺寸标注,尺寸标注。,剖面图中应标注出剖到部分的竖直方向的尺寸和标高。,外墙的竖向尺寸一般也标注三道。,最外一道尺寸为室外地面以上的总高尺寸；中间一道尺寸为层高尺寸；最内一道尺寸为门窗洞口及洞间墙的高度尺寸。此外还需标注某些局部尺寸、不另画详图的构配件尺寸以及剖面图上两轴线间的尺寸等。,建筑剖面图中还应标注室内外地面、各层楼面、楼梯休息平台面、阳台顶面、屋顶、檐口或女儿墙顶面等的标高和某些梁、雨篷等构件的底面标高。标注尺寸和标高时，注意与平面图和立面图相一致。,3.,图线,。,在剖面图中的,室内外地坪线用加粗实线,表示。,剖切到的部位,如墙身、梁、楼板、屋面板、楼梯段及休息平台等用,粗实线,表示。,未剖切到但可见的轮廓线,如门窗洞、楼梯梯段及栏杆扶手、女儿墙压项、内外墙、踢脚、勒脚等轮廓线用,中粗实线,表示。,较小的建筑构配件、门窗扇及其分格线、雨水管、墙面分格线等用细实线表示。尺寸线、尺寸界线、引出线、标高符号和索引符号等均按规定用,细实线,画出。,建筑剖面图的图示内容及有关规定,建筑剖面图的图示内容及有关规定,4.,图例,。,在剖面图中的门、窗均按规定图例绘制。砖墙和钢筋混凝土的材料图例画法与平面图相同。,建筑剖面图的图示内容及有关规定,5.,尺寸标注,。,剖面图中应标注出剖到部分的竖直方向的尺寸和标高。,外墙的竖向尺寸一般也标注三道。,最外一道尺寸为室外地面以上的,总高尺寸,；中间一道尺寸为,层高尺寸,；最内一道尺寸为,门窗洞口及洞间墙的高度尺寸,。此外，还需标注某些局部尺寸、不另画详图的构配件尺寸以及剖面图上两轴线间的尺寸等。,建筑剖面图中还应标注室内外地面、各层楼面、楼梯休息平台面、阳台顶面、屋顶、檐口或女儿墙,顶面等的标高,和某些梁、雨篷等构件的,底面标高,。标注尺寸和标高时，注意与平面图和立面图相一致。,建筑剖面图的图示内容及有关规定,6.,其他,。,建筑剖面图中楼、地面各层构造做法一般可用引出线说明。若需绘制详图的部位，应画上详图索引符号。对于剖到的建筑物倾斜的地方如屋面、散水等应用坡度来表示其倾斜的程度。,1-1剖面图,2-2剖面图,3-3剖面图,建筑剖面图的绘图步骤,建筑剖面图的绘图步骤如下：,（1）画室外地坪线、定位轴线、楼面线、屋面线。,（2）确定门窗洞口的位置画墙身线，根据厚度画楼板及屋面板的轮廓线，确定楼梯的位置画楼梯轮廓线。,（3）画其他细部如门窗、梁、台阶、雨篷、檐口、踢脚等构配件。,（4）画标高符号、尺寸线、尺寸界线、尺寸起止符号。,（5）检查无误后，擦去多余的线，按要求加深图线。,（6）标注轴线编号、尺寸、标高、索引符号、图名比例及其他的文字说明。,1.基本概念,由于建筑平、立、剖面图一般采用较小的比例绘制，建筑物的某些,细部及构配件的详细构造和尺寸,无法表示清楚。为了满足施工的要求，必须将这些部位的形状、尺寸、材料、做法等,用较大的比例详细表达出来,，这种图称为,建筑详图,，简称,详图,。详图又称,大样图,或,节点图,。,第六节,建筑详图,2特点及作用,相对于建筑平、立、剖面图，建筑详图具有三个特点：,绘制比例较大,，如1:5、1:10、1:25、1:30等；,图示内容详尽清楚,，把细部的形状大小、层次构造、材料做法都清楚地表示出来；,尺寸标注齐全,，并注有,详尽的文字说明,。,建筑详图是建筑细部或构配件的大比例图样，是建筑平、立、剖面图的深化和补充，是指导房屋细部施工、建筑构配件的制作以及编制预算的重要依据。,建筑详图,3分类及内容,建筑详图可分为,节点构造详图,和,构配件详图,两类。凡表达房屋某一细部的形状大小、构造做法和材料组成的详图称为节点详图，如墙身详图(包括檐口、窗台、勒脚、明沟、散水等)。凡表明构配件本身构造的详图，称为构件详图或配件详图，如门、窗详图、楼梯详图、花格详图等。,建筑详图的数量与房屋的复杂程度及建筑平、立、剖面图的内容及比例有关。对于引用标准图或通用详图的建筑构配件和剖面节点，只要注明所用图集的名称、页次、编号，则可不必再画详图。常用的详图主要有,墙身剖面详图,、,楼梯详图,、,门窗详图,、,厨房、浴室、卫生间详图,等。,建筑详图,外墙身剖面详图实际上是,建筑剖面图的局部放大图,，它主要表达房屋的屋面、楼地面、檐口、楼板与墙的连接、门窗顶、窗台、勒脚和散水等处的尺寸、材料以及做法等构造情况，是指导,外墙施工,的重要依据。,多层房屋中，若各层的情况一样时，可只画底层或加一个中间层来表示。画图时，往往在窗洞中间处断开，,成为几个节点详图的组合,。有时，也可不画整个墙身的详图，而是把各个节点的详图分别单独绘制。,详图的线型要求与剖面图一样，断面轮廓线内应画出材料图例,。,当引用标准图集时，应注写清楚图集名称及详图编号,外墙身剖面详图,详图线型要求,二层窗顶,图名、比例,地下层构造,檐口,节点详图,标准图集,室外露台,二层窗台,楼面,楼面,楼面,定位轴线,外墙身剖面详图,外墙身节点详图中，对屋面、楼面和地面的构造，采用多层构造线说明方法来表示。,详图共包括的节点有檐口及二层窗顶、二层窗台、二层楼面、一层楼面及室外露台和地面部分。,墙身节点详图,窗顶节点,过梁类型,钢筋混凝土过梁,过梁有钢筋混凝土过梁、钢筋砖过梁、砖拱过梁,。,过梁类型,一般在洞口上方先支木模，砖平砌，下设,34,根,6,钢筋要求伸人两端,墙内不少于240mm，梁高砌57皮砖或L/4，钢筋砖过梁净跨宜为1.52m。,钢筋砖过梁,过梁类型,平拱砖过梁,半圆砖拱,圈梁,圈梁是沿外墙四周及部分内墙设置在楼板处的连续闭合的梁，可提高建筑物的空间刚度及整体性，增加墙体的稳定性。减少由于地基不均匀沉降而引起的墙身开裂。,圈梁宜设在,楼板标高,处，尽量与楼板结构连成整体，当,圈梁与过梁位置相近时，,也可设在门窗洞口上部，兼起过梁作用。,钢筋混凝土圈梁的高度不小于,120mm,，宽度与墙厚相同,。,圈梁遇到门窗洞口时应设附加圈梁。,圈梁,砖砌圈梁 预制板圈梁 现浇板圈梁,圈梁,2,L2H，且1000,附加圈梁,地面构造,按面层所用材料和施工方式不同，常见楼地面做法可分为以下几类：整体类地面、块材类地面、塑料类地面、木地面等,整体地面：水泥砂浆地面、细石混凝土地面、水泥石屑地面、水磨石地面等。,整体地面,水泥砂浆地面,整体地面,细石混凝土地面,细石混凝土地面的做法是用3540mm厚C20细石混凝土随打随磨光如在内配置纵横向钢筋6200，则可以提高预制楼板层的整体性，满足抗震要求。在细石混凝土内掺入一定量的三氯化铁，则可提高其抗渗性，成为耐油混凝土地面。,整体地面,水磨石地面,块材地面,块材地面：砖铺地面、面砖、缸砖及陶瓷锦砖地面等,缸砖、地面砖构造做法：20mm厚1：3水泥砂浆找平，34mm厚水泥胶（水泥：107胶：水1：0.1：0.2）粘贴缸砖，用素水泥浆擦缝。,墙身详图,在多层房屋中，楼梯是上下交通的主要设施。楼梯通常由,梯段,、,楼梯梁,、,休息平台,、,栏杆或栏板,和,扶手,组成。,楼梯详图一般分,建筑详图,和,结构详图,，并分别绘制，分别编入建筑施工图和结构施工图中。当楼梯的构造和装修都比较简单时，也可将建筑详图与结构详图合并绘制，编入建筑施工图或结构施工图中。,楼梯详图主要表明楼梯形式、结构类型、楼梯间各部位的尺寸及装修做法，为楼梯的施工制作提供依据。它一般包括楼梯平面图、楼梯剖面图及栏杆或栏板、扶手、踏步等大样图。,楼梯平面图、楼梯剖面图的常用比例为1：50或更大比例,楼梯详图,按材料分：混凝土楼梯、钢楼梯、木楼梯等。,按楼梯位置：室内楼梯和室外楼梯。,按楼梯的平面形式：单跑楼梯、双跑直楼梯、双跑平行楼梯、双分平行楼梯、螺旋楼梯等。,楼梯的类型,楼梯平面形式,楼梯立体形式,作用：垂直交通设施，供人们上下楼层和,紧疏散之用,设计要求:,(1)竖固耐久，安全、防火；,（2）有足够的通行宽度和疏散能力；,（3）美观。,楼梯的作用和设计要求,楼梯梯段；平台；栏杆扶手。,（一）楼梯梯段,设有踏步供层间上下行走的通道段落,A、踏 步,踏面：供行走时脚踏的水平部分,踢面：形成踏步高差的垂直部分；,B、梯梁或梯段板,梯段通常在15步左右须加休息平台，最长不超过去18步，也不宜少于3步,楼梯的组成,楼梯组成,楼梯平面图是楼梯间的一个,水平剖面图,。它的剖切位置与建筑平面图的剖切位置相同，在第一跑梯段上。楼梯平面图主要反映梯段的水平长度和宽度、各级踏步的宽度、平台的宽度和栏杆扶手的位置，以及其他一些平面的形状。,1楼梯平面图,楼梯平面图一般应,分层绘制,，对于三层以上的建筑物，当中间各层楼梯完全相同时，可用一个图表示，同时标有中间各层的楼面标高。,下面以一侧楼梯为例说明楼梯平面图的内容及阅读步骤。,休息平台,1楼梯平面图,图名、比例,定位轴线,定位轴线,梯段踏步,墙体柱子,墙体柱子,剖切符号,剖切符号,楼面,楼梯井,层间阶数,楼梯平面图是楼梯间的一个水平剖面图。它的剖切位置与建筑平面图的剖切位置相同，在第一跑梯段上。楼梯平面图主要反映梯段的水平长度和宽度、各级踏步的宽度、平台的宽度和栏杆扶手的位置，以及其他一些平面的形状。,楼梯平面图一般应分层绘制，对于三层以上的建筑物，当中间各层楼梯完全相同时，可用一个图表示，同时标有中间各层的楼面标高。,楼梯平面图,2楼梯剖面图,楼梯剖而图是楼梯,垂直剖面图,的简称，其剖切位置应通过各层的一个梯段和门窗洞口，向另一未剖到的梯段方向投影所得到的剖而图。,楼梯剖面图主要表达楼梯的梯段数、踏步数、类型及结构形式，表示各梯段、平台、栏杆等的构造及其相互关系。习惯上，若楼梯间屋面没有特殊之处，可用折断线断开不必画出。,在多层房屋中，若中间各层的楼梯构造相同时，剖面图可只画出,底层,、,中间层,和,顶层,，中间层用折断线分开。,楼梯剖面图是楼梯垂直剖面图的简称，其剖切位置应通过各层的一个梯段和门窗洞口，向另一未剖到的梯段方向投影所得到的剖面图。,在多
