微量注射泵操作说明与维护保养.ppt

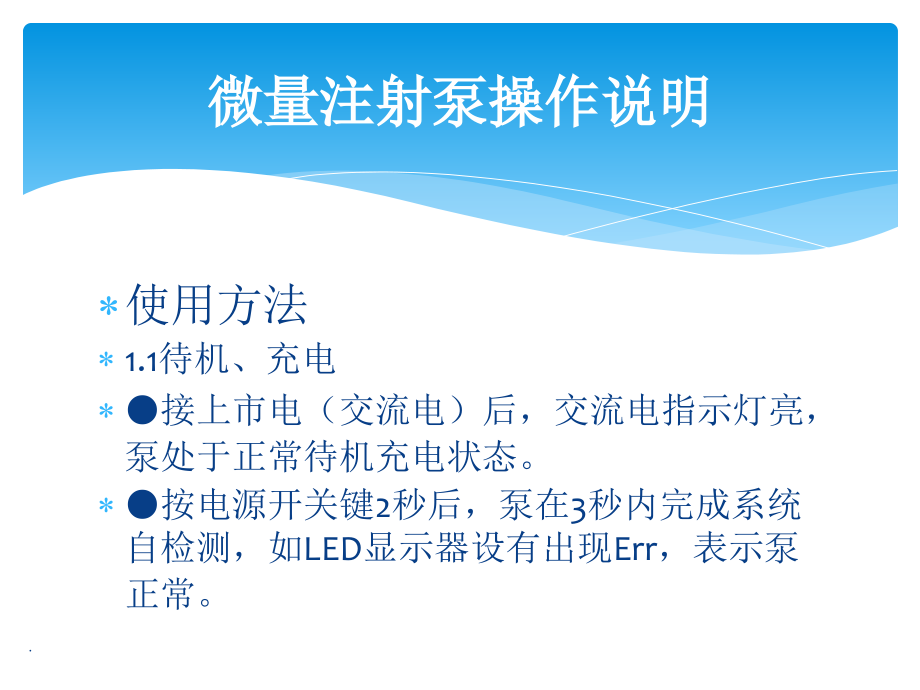

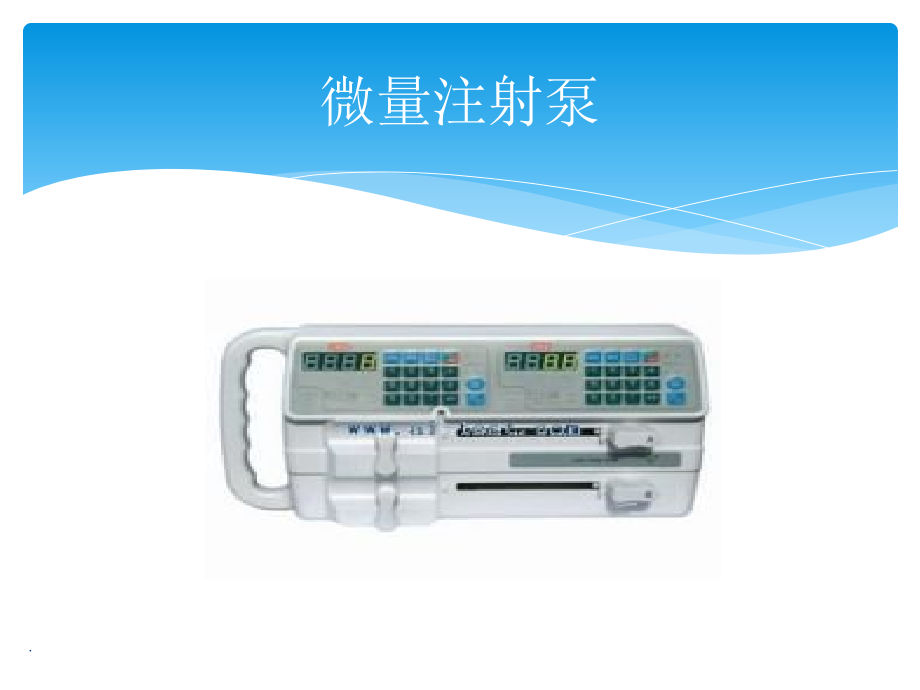

,单击此处编辑母版标题样式,*,.,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,微量注射泵,.,使用方法,1.1,待机、充电,接上市电（交流电）后，交流电指示灯亮，泵处于正常待机充电状态。,按电源开关键,2,秒后，泵在,3,秒内完成系统自检测，如,LED,显示器设有出现,Err,，表示泵正常。,微量注射泵操作说明,.,1.3,注射器安装,将抽满药液连上延长管、头皮针及排去空气的注射器放入注射器座中，注意：注射器圈边必须插入注射泵的圈边固定槽内。,捏紧推头及摇板，移动推头至注射器推杆尾部，将注射器推片卡入推头槽中。,当所有参数设置完毕，连续按二次快进键，第二次按住不放，待头皮针尖出药水后松手，将针头插入病人静（动）脉，再按启动键，泵即开始输注。,1,微量注射泵操作说明,.,1,5,限制量设置,停机状态下，按一次选择键，泵处于限制量设置状态。这时可从,4,只数字设置键在,LED,数字显示器上设置一次输注的限制量。开机状态下该数据锁定，这时按选择键仅可查看所设限制量。,任何时候同时按静音键和选择键，所设置的限制量复零。,微量注射泵操作说明,.,1.6,阻塞报警阈值设置,阻塞报警阈值有高（,H,）、中,(C),、低,(L),三档，缺省值为中（,C,）（如您想设为,C,就不用去设置它）。,按选择键二次，数字显示器上出现“,OCCL,”，按数字键设置、或,、,可选择高（,H,）、中,(C),、低,(L),限压值，无论按选择键第几次，一旦按启动键，最后一次设置的数据锁定，并进入工作状态。,微量注射泵操作说明,.,1.8,快速推注,为提高安全性，快速推注有二中情况：,输出量不计入总输出量,-,暂停状态下，连续按二次快进键，且第二次按住不放（放手后泵,LED,数字显示器上的速率显示转入原设定速率），快速推注速率会在,LED,数字显示器上显示出来。这时如使用,50ml,注射器，则快进速率为,1200ml/h,，如使用,30ml,注射器则快进速率为,600ml/h,；如使用,20ml,注射器则快进速率为,399.9ml/h,。,微量注射泵操作说明,.,输出量计入总输出量,-,开机状态下，同时按住快进键和总量查询键，这时,LED,数字显示器动态显示累计输出量（总累计量在,1000ml,以下时，以,0.1ml,的递增量递增；总累计量达,1000ml,后，以,1ml,的递增量递增）。,微量注射泵操作说明,.,1.9,总量查询,任何状态下按总量查询键都可查看已输入病人体内的药液量。,任何状态下同时按总量查询键及静音键使累计总量复零。,微量注射泵操作说明,.,残留提示,-,当注射器中药水仅剩,1.5ml,0.8ml,时，泵上残留提示灯闪亮，并同时发出间断报警声。,注射完毕报警,-,当注射器中药水注射完毕，注射完毕报警指示灯闪亮，并发出间断报警声，,LED,数字显示器显示,KVO,速率,0.5.ml/h,，此时泵今入,KVO,速度。,报警提示,.,管路堵塞报警,-,当针头堵塞或输液管路打折等原因造成输液不畅，液路系统压力达到极限值时泵会自动释放系统压力，压力释放完毕，泵上设置的堵塞报警指示灯闪亮并发出间断报警声，此时可按静音键使泵恢复报警前的工作状态。（注：国内外所有品牌注射泵压力阻塞报警从完全阻塞到报警都是有一个过程的，随着泵输出量的增加，系统压力逐渐升高，当系统压力达到设定压力值时，阻塞报警启动。）,报警提示,.,针筒没有夹住报警,-,注射器安装后压块没压住注射器或工作中取下注射器，泵会发出间断报警声，并停止工作。,注射器推杆安装错误报警,-,注射器推片如没有卡入推头槽内，启动后泵会发出间断的报警声，且注射器推杆安装错误报警指示灯闪亮。,速率超范围提示,-,当设置输出量超过,20ml,、,30ml,注射器的最大流速时，按启动键泵将不能启动，,LED,数字显示器上分别交替显示速率设置值和,20CC,、,30CC,字样，并发出间断报警声。,报警提示,.,输出量等于限制量提示,-,当泵输出量达到所设定的限制量时，泵上发出间断提示声，此时泵停止输出，,LED,数字显示器同步交替显示速率数值和限制量数值，在显示限制量时伴有提示声，提示声可按静音键消除，,2,分钟后如没有进行处理提示声又响。,电源线脱落报警,-,电源开关打开，如没有接上交流电源或使用中途电源线脱落，泵会发出间断报警声。,电池欠压报警,-,当电池电压不足，泵会发出间断声光报警，此时电池正常情况下，泵还能以,5ml/h,的速率工作,30,分钟左右。,报警提示,.,电池电量耗尽报警,-,当电池耗尽泵停止工作，泵会发出连续声光报警。,系统出错报警,-,因操作不当可能会驱使程序出错，此时,LED,数字显示器显示“,Err,”并伴有间断声、光报警，按电源键关机后重新启动即可。,遗忘操作报警,-,接通电源后，,2,分钟后忘了按启动键，,2,分钟后泵会发出嘀嘀嘀,嘀嘀嘀,的提示声,报警提示,.,静音,-,除电池电量耗尽报警外，其余警声均可按静音键消音。消音,2,分钟后如没有按要求操作，警声又起。重复报警声可按暂停键永久消除。,报警提示,.,泵长期使用后，操作面贴按键处如下凹，应及时通知厂家更换，不然可能会引起误触发。,由于塑料面贴长期使用后按键处膜可能会凹陷压住按键造成误触发，故按快进键结束后，注意观察速率是否回到原设置流速，如仍与快进速率一样则要关机，不然泵一直以快速推注速率推进，给病人带来危险，这时需更换面贴后再使用。,仔细参看使用方法中加黑点处内容，不按要求操作会产生过量给药，给患者造成伤害。,注意事项,.,推头上的拉钩断裂后，应及时予以更换，否则会产生虹吸使注射器中参与的溶液自流到患者体内，发生过量给药，给患者造成伤害。,注射器圈边必须插入注射泵的圈边固定槽中，否则会无药液输出或因虹吸造成大剂量输出给患者带来伤害。,启动前必须确保泵上显示的注射器规格和实际使用的注射器规格一致，以免注射器规格不符而影响到注射速率和注射残余量。,注意事项,.,在选用输注管路时，请选用带有螺旋口的注射器和延伸管，不然可能会因为管路的牵拉给患者造成伤害。,在测试泵的速率时，要注意，必须使用已选定的注射器。,注射器的精度误差会影响泵输出精度，在检测泵精度时应选用精度较高的泵用注射器。,注意事项,.,当注射器推杆尾部的推片未插入推头槽时，推头上的安全销应处于锁定状态（摇板处于手捏紧状态）不然推杆安装不正确报警会失效。,如果注射器正确安装且各项参数设置完毕，按启动键泵不能启动，,LED,数字显示器显，则本机不兼容此品牌该规格的注射器，请使用其他规格或品牌的注射器。,注意事项,.,泵内充电电池应每月进行一次充放电的时间检查，以免在使用电池工作时因电池电量用尽而无法使用。,电池的额定放电时长,3.8,小时，但是电池受损或充电不完全，电池可供泵工作的时间将不能保证。,电池电量耗尽连续声、光报警时，应及时将泵接通交流电源进行充电或关机，不然电池中电量耗尽可能会损坏电池。,注意事项,.,首次使用前应在关机状态下连续充电,16,小时。充电方法：在关机状态下，将注射泵接通交流电源，交流电指示灯亮，泵即处于充电状态。,泵长期不用时，应每,3,个月充电一次，以免内置电池自动放电而报废。,失效电池应交环保部门指定地点，也可寄回本公司统一处理，以防止污染环境。,环境保护：当设备的使用寿命到期以及维修换下的配件请妥善处理，以防止造成污染环境。,注意事项,.,
