八年级物理上探究串并联电路中电流的规律.ppt

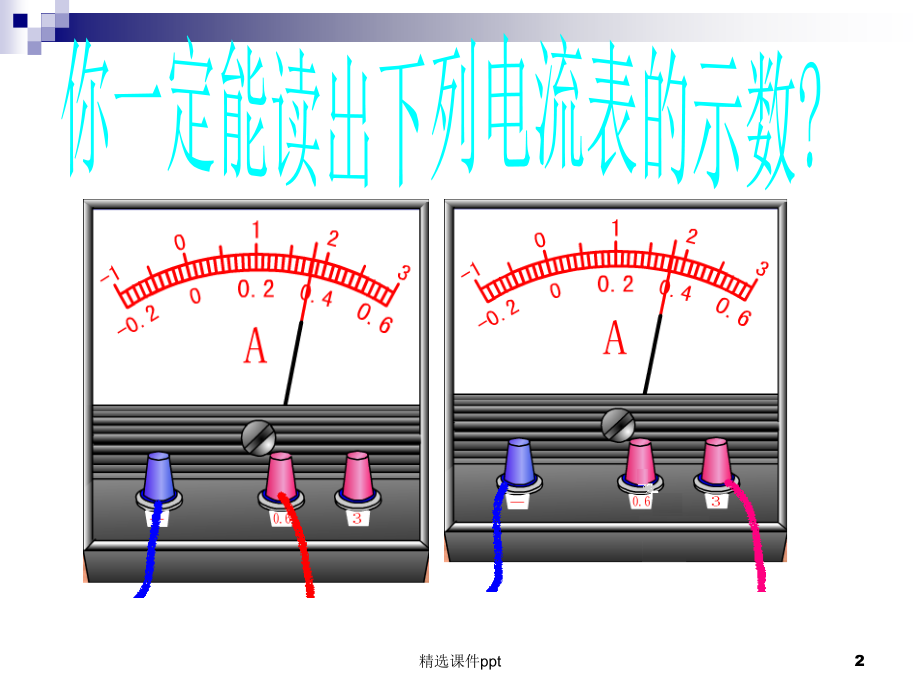

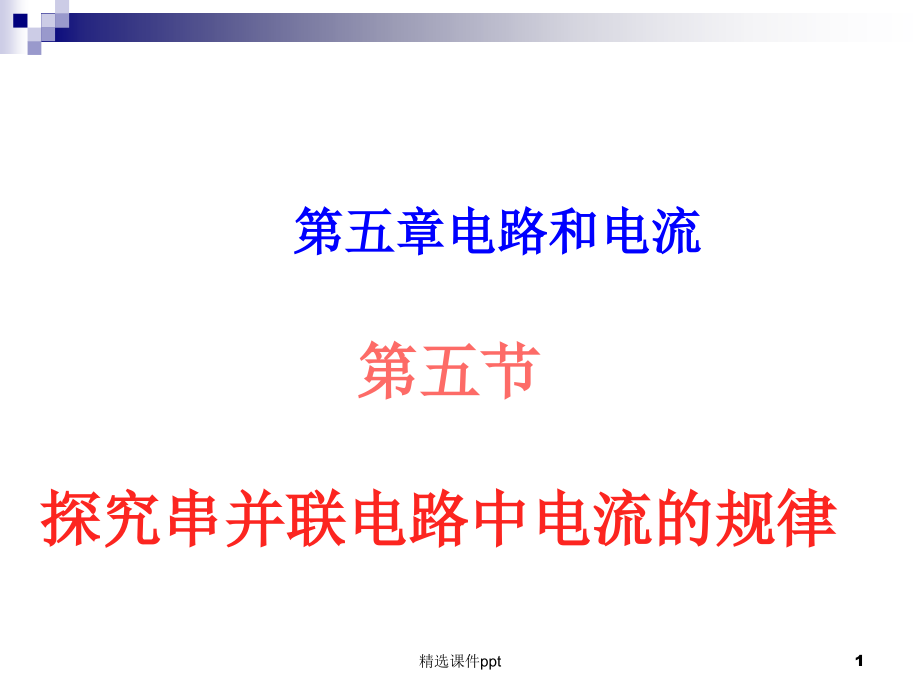

精选课件ppt,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,精选课件ppt,*,第五节,探究串并联电路中电流的规律,第五章电路和电流,1,精选课件ppt,你一定能读出下列电流表的示数?,2,精选课件ppt,3,精选课件ppt,实验一:探究串联电路的电流规律,1、提出问题：,串联电路中各点的电流之间有什么关系？,、猜想或假设：,3、设计实验：,4、进行实验,(1)实验器材:,(2)实验电路图:,(3)实验步骤:,a,b,c,干电池、开关、两个灯泡、电流表、导线若干,4,精选课件ppt,5,精选课件ppt,串联电路的电流规律,串联电路中，各点的电流都相等。,5、得出结论：,解释:,6,精选课件ppt,实验二:探究并联电路的电流规律,1、提出问题：,并联电路中各点的电流之间有什么关系？,、猜想或假设：,3、设计实验：,4、进行实验,(1)实验器材:,(2)实验电路图:,(3)实验步骤:,干电池、开关、两个灯泡、电流表、导线若干,a,b,c,7,精选课件ppt,8,精选课件ppt,并联电路的电流规律,并联电路中，干路中的电流等于各并联支路的电流之和。,解释:,9,精选课件ppt,1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为I,a、,I,b,、I,c,，这三个电流之间的关系是I,a,I,b,I,c,2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为I,a、,I,b,、I,c,，这三个电流之间的关系是I,a,I,b,I,c,a,b,c,=,=+,a,b,c,10,精选课件ppt,3.有L,1,和L,2,两只灯串联在某电路中，闭合开关后发现L,1,很亮，L,2,较暗，那么 ,AL,1,中的电流较大,BL,2,中的电流较大,CL,1,和L,2,中的电流是相等的,D由于灯的亮暗不同，故无法比较电流大小,C,11,精选课件ppt,L,1,L,1,L,2,L,2,A,2,A,1,1.2A,0.5A,L1中的电流是多少？,0.7A,12,精选课件ppt,将图5中给出的实物连接起来,要求：L,1,，L,2,并联、S控制干路，测量干路的电流，测L,2,中的电流已知L,1,和L,2,中的电流均为0.4A.,A,B,13,精选课件ppt,思考题？,如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A,1,的示数为,，A,2,的示数为,，灯L,1,中的电流是,.,L,1,L,2,1.8A,0.36A,1.44A,14,精选课件ppt,此课件下载可自行编辑修改，供参考！,感谢您的支持，我们努力做得更好！,15,
