司10KV变电站安装施工组织设计方案.doc

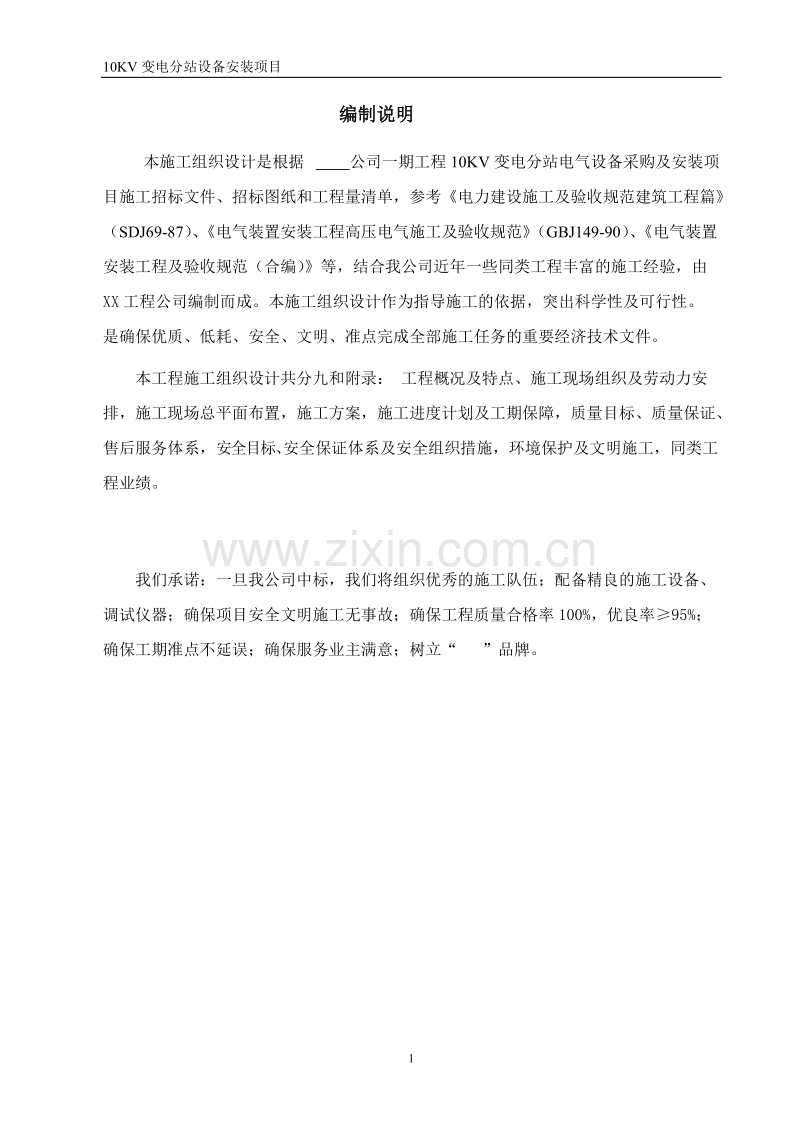

10KV变电分站设备安装项目 编制说明本施工组织设计是根据 公司一期工程10KV变电分站电气设备采购及安装项目施工招标文件、招标图纸和工程量清单，参考电力建设施工及验收规范建筑工程篇（SDJ69-87）、电气装置安装工程高压电气施工及验收规范（GBJ149-90）、电气装置安装工程及验收规范（合编）等，结合我公司近年一些同类工程丰富的施工经验，由XX工程公司编制而成。本施工组织设计作为指导施工的依据，突出科学性及可行性。是确保优质、低耗、安全、文明、准点完成全部施工任务的重要经济技术文件。本工程施工组织设计共分九和附录： 工程概况及特点、施工现场组织及劳动力安排，施工现场总平面布置，施工方案，施工进度计划及工期保障，质量目标、质量保证、售后服务体系，安全目标、安全保证体系及安全组织措施，环境保护及文明施工，同类工程业绩。 我们承诺：一旦我公司中标，我们将组织优秀的施工队伍；配备精良的施工设备、调试仪器；确保项目安全文明施工无事故；确保工程质量合格率100%，优良率95%；确保工期准点不延误；确保服务业主满意；树立“ ”品牌。【目录】第一章 工程概况及特点1一、工程概况1二、工程特点1第二章 施工现场组织及劳动力安排2一、施工现场组织2二、施工现场分工管理3三、劳动力计划4第三章 施工现场总平面布置5一、总体规划5二、临时建筑5三、施工道路5四、施工用水及用电5五、办公设施5六、消防配备6七、现场管理措施6第四章 施工方案7一、施工准备7二、主要施工工序和施工方案91、电气设备安装92、电缆敷设及接线133、电气设备高压试验和继电保护调试164、联网自控系统安装19第五章 施工进度计划及工期保障22一、工期规划及要求22二、施工进度保障22三、计划控制24四、不可抗力的认定25五、工期承诺及违约措施26第六章、质量目标、质量保证、售后服务体系26一、质量目标26二、质量管理组织机构及主要职责27三、质量管理的措施29四、施工及质量检验标准31五、质量保证措施32六、质量技术文件的编制36七、工程质量达标承诺和奖惩措施37第七章、安全目标、安全保证体系及安全组织措施38一、安全目标38二、安全管理组织机构及主要职责39三、安全管理制度及办法40四、安全组织措施41五、重要施工方案和特殊序的安全控制44六、防台、防汛措施44第八章、环境保护及文明施工45一、环境保护45二、环境保护管理46三、文明施工47四、文明施工考核管理办法49第九章 同类工程业绩51【附录】错误！未定义书签。【附表1】项目管理机构配备情况表错误！未定义书签。【附表2】劳动力及计划表错误！未定义书签。【附表3】拟投入的主要施工机械设备表错误！未定义书签。【附表4】施工进度计划图错误！未定义书签。 【附图5】现场临建布置图6753第一章 工程概况及特点一、工程概况1.1工程名称： 1.2工程地点： 1.3建设单位： 1.4设计单位： 1.5施工单位： 1.6工程规模：安装设备如下：10KV变压器10台，箱变1台，10KV高压柜59台，400V低压柜101台，外场电力电缆、控制电缆若干，分站与总站联网自控部分。二、工程特点 XX有限公司地处上海南汇区，毗邻杭州湾。厂内车间多，交叉施工多，施工时注意交叉施工带来的安全隐患。施工周期集中在7-11月份，是上海地区台风多发期，施工期间注意防台、防汛。该工程不仅涉及10KV高压设备安装调试，还包括通讯、综合自动化设备的安装调试，技术面较广。第二章 施工现场组织及劳动力安排一、施工现场组织本工程由XX公司组织施工，成立“10KV变电分站设备采购及安装工程”项目部。实行项目经理负责制，为确保工程优质、按期完成，我公司决定选派精干人员在施工现场组成项目经理部对本工程进行全面管理。项目经理部设项目经理一名，代表公司履行合同，全面负责本工程施工组织实施及商务工作。组织机构关系图图21 二、施工现场分工管理1 项目经理1） 项目全过程施工生产的组织者、指挥者和全权责任者，自觉维护项目法人及职工的权益，确保项目法人的要求和公司下达的各项经济技术指标的全面完成。2） 科学组织和调配参加工程施工的人、机、物，保证工程进度按计划完成。3） 贯彻上级有关安全的法规和条例，执行国家有关施工安全管理规定和上级颁发的有关安全规程，确保各项安全管理制度在本工程中的有效运行。4） 协调各部门之间的关系，做好人力、物力和机械设备的供应工作，及时解决施工中出现的问题。5） 组织制定项目经理部各类管理人员职责、权限和各项规章制度，搞好与公司各职能部门的业务联系和经济往来，并定期向公司汇报工程进展情况。2 项目总工1） 全面负责本工程的施工技术工作，处理本工程的技术问题。2） 执行国家有关施工技术和上级颁发的有关技术规范、规程和各项技术管理制度。3） 领导和组织施工组织设计和施工技术资料的编制，组织项目经理部及施工队的技术交底。4） 贯彻执行ISO9002标准和程序文件，组织制定和执行保障施工安全的措施。3 工程管理部1） 负责项目实施过程中的施工技术管理、安全管理、质量管理、质量保证；2） 编制施工组织设计和各种施工技术措施。3） 解决施工中出现的技术难题，接受及处理有关设计变更方面的问题。4） 定期检查安全和质量，组织中间验收和竣工验收检查工作。5） 对参加施工人员进行培训和安全教育;制定安全施工措施并负责报上级部门批准。4 物资管理部1） 负责自购材料的采购、验收、保管。2） 负责项目法人供应材料的验收、保管。3） 负责材料的分配、发放。4） 机具设备的运输、保管。5 综合管理部1） 负责行政和后勤及协调公共关系，施工现场准备和清理等。2） 负责为项目法人、设计单位、监理单位和运行单位的代表提供优越的生活条件和工作环境。3） 负责项目经理部的其他日常事务。6 经营管理部1） 参加与工程项目有关的各类合同管理、索赔。2） 负责施工预算的编制，对内、外进行工程结算。3） 计划统计。4） 资金收支管理。5） 成本核算。6） 劳动配置和劳动分配。7 安全质量部1） 负责施工现场的质量保证工作。2） 负责施工过程的质量控制，确保质量体系有效运行，及时反馈施工动态。3） 依据质量三级监检制度，组织工程质量检查验收工作。4） 组织实施跟踪、纠正和预防措施。5） 依据程序文件规定对不合格品进行有效控制，防止施工过程中非预期安装和使用不合格品。6） 负责检验、测量和试验设备的控制。7） 做好施工过程的检验，产品的标识和检验，试验状态的管理工作。8 安装、调试队1） 执行现场管理机构的决策和施工计划安排。2） 合理组织本队的施工力量，安全优质完成施工队的生产任务。3） 严格执行施工中的自检制度，坚持文明施工。三、劳动力计划 （见【附表2】）第三章 施工现场总平面布置一、总体规划本工程施工，在招标人统一规划范围内建食堂、职工宿舍等生活设施以及项目部办公室。合理利用施工现场的空地，建一些小型仓库、加工间等临建。施工时根据现场实际进度情况和建设单位联系，及时做出调整。二、临时建筑根据建设单位意见自行搭设或者利用已建好但暂不使用的房间作为现场办公室及临时仓库等。合理布置项目经理部办公室、材料库、材料加工场等相应临时设施。项目部办公生活区，生活垃圾集中堆放在指定位置并定期清理出场。临建布置详见附图5。三、施工道路施工道路，利用拟建的和现有的道路作为主要的施工道路。 四、施工用水及用电施工用水、用电由建设指定接驳点，再由我公司接至施工现场。施工现场配备安全合格的配电箱，以满足施工需要。五、办公设施本工程项目部配备固定电话，配置上网调制解调器，利用电话线上网，提高施工现场与建设单位、设计单位及设备供货商的信息资料及时传递的效率。借助我公司先进的MIS管理系统，加强施工现场的内部管理。另外配备传真机和复印机，电脑及打印设备，便于施工的现代化管理。施工人员配备移动电话，并将汇总电话号码单提交业主方及监理，便于施工联系。六、消防配备施工现场、办公区、住宿区、材料库等均按规定设专用消防箱，分区域放置，现场安全员负责对现场消防设施进行定期检查。各种动火按要求进行，以防止突发性事故发生。其它有关要求根据业主及当地的有关要求进行。七、现场管理措施总平面管理是一项严格的科学管理，要管好理顺很不容易，管理的好坏直接影响到工程进度、质量、安全及文明施工。参加施工有多个作业班组施工，多工种交叉作业，现场总平面管理难度较大，需要花费一定的人力、物力来确保。运输道路的畅通、场地的合理交叉使用及现场设施的完整，关系到施工现场的每个班组和每个人的安全生产和文明施工。施工区总平面的日常管理，由工程部负责，主要有下列内容：1、设备、材料的堆放是否在规定的区域，要求堆放整齐、合理，并做出标识；2、厂区的道路，应尽量使用但不占用，保持道路畅通，如施工需要临时占用应向业主或监理公司申请，得到批准后方可占用；3、经常保持各种设施的完好，检查各施工的文明卫生，使施工现场真正做到工完、料尽、场地清；4、施工现场车辆应根据XX金属加工厂的相关规定，限速行驶，确保安全。5、施工期间站区设专人负责站区保安工作，严防偷窃事故的发生，设专人24小时值班，夜间轮班巡视检查，施工人员进出挂胸卡，与施工无关人员不准进入施工现场。6、施工场地及站内显眼处，按国家安全文明施工要求统一布置五牌二图等警示牌、标牌，办公室图表等上墙。7、凡进出现场的设备、材料，需经材料组签字，警卫进行登记，所有设备、材料按计划分批进场，不得任意堆放。第四章 施工方案一、施工准备1、技术资料准备1.1开工前仔细检查、审核施工图纸，参加施工图交底会审。1.2编制施工组织设计及工程形象进度计划，报监理、业主审批。1.3为确保本工程施工质量和安全，根据工程特点，编写有关施工作业指导书及技术措施，视工程的具体情况及施工进度要求，在各分项工程开工前出版、发放，并对施工人员进行技术交底。拟编写的作业指导书有： 电力电缆安装作业指导书 电气设备安装作业指导书 电气试验及调试作业指导书2、工程材料准备2.1本工程主要设备、材料，经业主（监理）、（应业主要求部分设备需经设计确认）确认后订购，业主有特殊要求的材料，需经过检查和试验，主要材料及设备，采购执行厂家验货、运输到现场验货和收料使用程序。2.2所购物品均应有质量保证文件，进行现场验收货物，合格后方可使用。2.3现场物资供应按施工总平面布置要求合理存放、保管、使用。所有物资收验货后做好台账和标识卡片，不允许使用未经检验的物品。2.4根据工程进度计划制定材料供应计划。3、施工通讯准备 工程开工前现场专用电脑安装送变电工程管理系统，满足施工现场与建设单位及监理的资料及时传递，对外联络主要采用因特网、电话和传真机。办公设施：现场项目部配备足够的办公桌、椅，配置电脑等办公器材，方便现场办公应用；管理人员配备移动电话，确保施工管理信息联系。4、施工场地准备 项目部：按照业主制定位置，尽量设在施工现场附近，直接、全面地管理施工现场，更有效地发挥项目部的作用，全面控制质量、安全、进度以及成本。5、施工机械配置 5.1根据设备或材料的种类，弄清其运输的重量、外形尺寸及轮廓，选用适当的运输及吊车完成设备转运工作；该项目进入现场的主要施工设备有5吨加长卡车、16吨吊车、5吨铲车、电焊机、液压小车、人力车、手拉葫芦、磨光机、钻床、放线架、滑排、滑车、旋转连接器/拉力表、放线架90度滑排、21转向滑车、V型滑车、直线滑车、光纤熔接仪、摇表、电气试验、继电保护仪器等。5.2配备熟练的起重、操作人员，察看现场施工环境，尽可能估计各种因素（天气、交叉作业等）的影响，作好充分的思想准备。5.3主要施工机械配备见【附表3】。6、施工力量配置 本项目部根据建设单位关于本工程竣工工期的要求和公司生产任务的计划安排，针对本工程施工的工序次序，充分考虑到本工程的工程量、施工难度以及地方关系等周边情况，结合我公司多年总承包施工经验和同类工程施工经验，应用网络计划技术对施工、技术力量的组织进行科学的测算，精心组织，合理安排。施工力量：我公司将投入五个专业施工队进行本工程的施工，包括四个安装队以及调试队，分别负责安装、试验工作。各专业工种人员施工高峰时按以下配置：测量工1人、电缆工10人、焊工4人、起重工2人、电气安装工10人、调试工5人、普通安装工25人。本工程配备的专业工种人员要求一专多能，有利于本工程质量、进度的控制。技术力量：本工程设项目总工一名，全面负责本工程的各专业施工和协调，下设：电气工程技术员一人；电气质量员一人；安全负责人一人；资料员一人；材料管理员一人。二、主要施工工序和施工方案 本工程主要涉及电气设备安装（变压器、高压柜、低压柜）、高低压电力电缆、控制电缆敷设及接头制作、分站与总站联网自控系统安装、调试。我公司将严格安装国家及行业规范进行各专业的施工作业。1、电气设备安装安装的电气设备如下：10KV变压器10台，箱式变压器1台，10KV高压柜59台，400V低压柜101台。1.1设备基础槽钢安装1.1.1工序流程1.1.2操作步骤及要点1.1.21预埋件安装配合：设备基础槽钢焊接于配电站房间结构层的预埋件上，在土建单位进行结构层预埋件的安装前，派技术人员核对配电站的预埋件图纸与设备安装预埋件图纸是否一致，不一致时及时向业主、监理工程师及设计单位提出解决办法。在土建单位进行结构层预埋件的具体安装时，到现场配合，确保预埋件合理，绝缘安装的预埋件与房间结构钢筋间绝缘安装符合相应的要求。1.1.22施工测量：找出所有结构层预埋件并清理出焊接面，按照施工图的要求，全面复测结构层预埋件的位置及尺寸，核对位置与尺寸是否满足槽钢焊接及设备安装的要求。若有出入应及时提出，提前处理。1.1.23基础槽钢焊接：将设备基础槽钢放在结构层预埋件上，用水准仪分别测出每间房间最高的一组，将其准确定位并调整水平后与结构层预埋件焊接牢固。以该组槽钢为基准标高，确定其它各组槽钢位置，调整水平后牢固焊接；1.1.3施工标准1.1.3.1基础槽钢安装的允许偏差见下表：（表4-1）序 号项 目允许偏差 （mm）1不 直 度每 米1全 长52水 平 度每 米1全 长53中心线误差全 长51.1.3.2接地线应与基础型钢焊接可靠，接地线做到每排（列）不少于2点。1.1.4基础型钢在安装前进行除锈防腐，设备安装完成后对防腐损坏部位进行修补或者重新进行一道防腐处理。1.2变压器安装1.2.1施工流程1.2.2主变压器安装准备工作 1.2.2.1技术准备a.由技术负责人编制施工组织措施， 报主管部门审批以后执行。b.根据施工组织措施、设计图纸、厂家资料对施工人员进行技术交底。c.根据工程现场具体情况，合理布置现场，确定工机具、附件等堆放位置。d.明确施工人员及各专业负责人名单，落实个人责任及权利范围。e.组织施工人员学习产品说明书、图纸及有关资料，熟悉产品结构尺寸及安装要求。f.准备好安装记录、试验报告表格。g.复核基础水平误差及中心线位置应与设计相符。1.2.2.2准备施工机具及辅助材料。 1.2.2.3会同甲方人员对变压器及附件开箱检查验收，清点，作好记录并妥善保管。如有缺损，及时解决。验收内容有：a.到货的主变及附件应符合国家现行技术标准的规定，应有：产品合格证书技术数据完整的铭牌，安装使用说明书、外型尺寸图、运输尺寸图，出厂试验报告、装箱清单(包括拆卸件、备品备件)等。b.产品的技术文件应齐全，其技术条件应与设计相符。e.测温装置的检查试验：温度计安装前应进行校验，信号接点应动作正确导通良好；温度计应根据业主、厂家规定进行整定。1.2.3变压器安装方案 1.2.3.1变压器本体安装根据现场运输条件，变压器可直接由汽车运输到配电站的主变压器室门口或车间外，然后吊装下车，再用液压小车运现进场安装。液压小车将变压器运抵安装位置后，调整液压小车高度，使变压器底座与槽钢基础高度一致，然后用顶推器将变压器缓慢推至基础上，再用千斤顶及链条葫芦调整其位置，进行安装作业。1.2.3.2附件安装温控装置安装、母线安装等根据厂家提供的装配图纸进行安装，执行国家相关技术规范及标准。1.2.3.3变压器电气试验 a.主变电气试验应在安装工作全部结束后，电试后如对主变作任何安装调整工作，则所有相关的试验项目必须重新进行。b.主变电气试验严格按照最新电气设备交接试验规范GBJ50150-2006执行。1.3高、低压柜安装1.3.1施工准备盘、柜进场通道上，车辆进出的路径范围内，道路畅通，地面平整并压实。拆除路径范围内相应的障碍物。就位前将安装场地清理干净，确保环境清洁。1.3.2盘、柜进场的操作要领1.3.2.1根据现场实际情况，如有必要则在配电站设备进出口外搭建枕木平台，至与室内地面相平。1.3.2.2在枕木平台上放一块厚度大于4mm的钢板，铁板的一端搭在室内地面上，并使钢板形成尽可能平缓的坡度。 1.3.3高、低压柜进场安装一般要求1.3.3.1盘、柜在安装时要避免强烈震动。1.33.2推动小车缓慢行进。要注意盘、柜体的行进方向，随时纠正，防止倾斜。1.3.3.3盘、柜搬运安装时，要防止挤压手、脚和盘、柜上的设备。1.3.3.4铁板在室内的一侧的尽头处与室内地坪间应加垫纸板或其他软质物品，防止手动叉车在向室内移动从铁板上向室内地坪过渡时，因设备重且磕碰损坏室内地坪。1.3.3.5盘、柜在未固定牢固前应有防倒措施。1.3.3.6安装盘、柜顶部零部件时，要使用人字梯，严禁施工人员直接站在盘、柜顶部进行安装，或将梯子靠在盘、柜上进行安装。1.3.4高、低压柜进场安装施工方法1.3.4.1将手动液压叉车推至铁板上，盘、柜等设备吊起后放在叉车上。将手动叉车推至室内指定位置，卸下。1.3.4.2.将盘、柜严格按照施工图规定的顺序安装。柜体放上基础后，首先把每面盘、柜大致调水平，然后从成列盘、柜一端的第一面开始调整。当系统设备与柜体有联络桥箱和桥架时，应事先考虑箱、柜所吻合的尺寸。1.3.4.3.调整时，盘、柜的水平用水平尺测量，垂直度用线坠或水平尺测量。1.3.4.4.其余的盘、柜以第一面为标准逐个调整，使其水平、垂直；盘、柜间接缝密贴，模拟线对应。然后安装盘、柜间连接螺栓。1.3.4.5.每面盘不得少于4个固定螺栓。1.3.4.6.认真调整柜体垂直度，使垂直度控制在1.5%内。相邻各柜体之间的顶部水平误差2mm，整列各顶部最大水平误差5mm，相邻两柜不平度1mm，整列的柜面不平度5mm，相邻两柜的间隙2mm。1.3.4.7.成列柜调整完后，在每个柜内四个角用螺栓与基础槽钢连接牢固。1.3.5柜体装置母线安装要求1.3.5.1 母线表面应光滑平整，无裂纹、褶皱、变形、扭曲1.3.5.2母线应标记清晰，附件齐全，搭接面完好，不起皮，母线的绝缘层应无损痕，无垢，相色标志清楚。1.3.5.3母线搭接螺栓选用应符合GB-149-90的标准要求1.3.5.4母线的接触面紧密，紧固螺栓使用力矩扳手，其紧固值应符合GB-149-90的标准。1.3.5.5母线连接后，相与相、相与地之间的电气安装距离应符合规范要求。2、电缆敷设及接线2. 1工序流程图2.2操作步骤和要点2.2.1施工准备根据电缆清册将各种规格型号的电缆盘备齐，运抵配电站施工现场。如果整盘电缆运输有困难，也可先到配电站将各种电缆实地测量长度后，在仓库将电缆裁好，并缠上白色胶布（白色胶布上写明电缆长度，电缆型号规格、电缆起止点）。然后盘起捆好运至配电站。敷设前应对电缆外观进行检查，外观应无损伤，绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断，试验合格方能使用。还应检查电缆敷设通道是否畅通，排水是否良好，保证电缆沟内清洁无积水、无杂物。2.2.2电缆敷设将电缆盘吊起放到电缆放线架上，人工展放。展放时避免与地面或其它硬物磨擦。按照交直流、高低压、控制与电力电缆的不同，依据施工设计图纸，分别布放在电缆支架不同层上。若设备间电缆较短，可先测量出所需长度，将该段电缆从电缆盘上拉出截断后，人工敷设到所需位置。电力电缆在终端头与接头附近宜留有备用长度。电缆的最小弯曲半径、有关距离和相序应符合GB50168-92规范要求。2.2.3电缆整理固定挂牌每敷设完一根电缆，立即从电缆端头将电缆按顺序依次放到电缆支架上，并保证电缆的整齐美观。在电缆敷设完成后，再进行一次统一整理。电缆之间避免交叉。同时注意电缆弯曲半径符合规定。在电缆支架宽度不够时，相同规格型号、相同起止点的电缆可以重叠布放。 在电缆整理完毕后，对电缆进行绑扎、挂牌。电缆除了在终端头、拐弯处等要绑扎及挂牌外，还需每隔5米交叉绑扎一次，转弯和穿管进出口处挂电缆牌。电缆牌内容包括电缆编号、电缆型号规格、电缆长度、电缆起止点等信息。2.2.4电缆头制作2.2.4.1、我公司依靠进口专用制作工具，采用国内外先进的电缆头制作工艺，由经过专门培训的电缆头专业制作人员来完成电缆头制做，即节约材料又提高工效和质量。2.2.4.2、10KV电缆终端根据设计要求，采用热缩或冷缩电缆终端头制作工艺，电缆的接线端子与电缆导线之间的压接采用环压方式，确保接线端子与铜导线之间的紧密接触。按照电缆终端头制作工艺图中提供的尺寸剥切电缆的交联聚乙烯绝缘护层；2.2.4.3、按照接线端子压线管的长度剥切电缆的交联聚乙烯绝缘层，芯线上绝缘去除干净以保证接线端子和导线之间的紧密电连接；2.2.4.4、接线端子的压接采用环压方式压接三道。压接后的压痕均匀、无尖角等异状；图4-12.2.5、电缆头制作工序的施工标准：2.2.5.1 、用兆欧表检测终端头的绝缘电阻应符合设计要求。2.2.5.2 、电缆头制作合格，满足电气性能和机械强度要求。2.2.5.3、铠装屏蔽电缆的钢铠和屏蔽层接地应良好，接地线的截面满足有关规范要求。2.2.5.4、 电缆终端的相色应标识明显，正确，接地应良好。2.2.6、接线2.2.6.1、配线电缆头制作完成后，接到相应设备或接地母排上。2.2.6.2、根据不同设备的要求，用力矩扳手对固定螺栓进行紧固，并使之符合要求。2.2.6.3、将每根控制电缆从电缆夹层至进入盘柜段排好理顺，统一剥去电缆皮。理顺二次线芯，套上标志号码的异型管，将其与备用线芯一起理顺、捆扎好，整齐放入柜屏内的线槽中，然后按图对号接到相应端子上。一个柜内的控制电缆全部接线完毕后，将电缆牌排列整齐，拉紧固定每根电缆的尼龙绑扎带，剪去绑扎带多余部分并清除出去，关上柜门。2.2.7、施工标准2.2.7.1、电缆排列整齐美观，电缆绑扎整齐、方向一致，电缆牌排列整齐，内容正确。2.2.7.2、电缆弯曲半径符合表电缆最小弯曲半径要求，电缆之间不得有交叉。电缆最小弯曲半径 型 号三 芯单 芯交联聚乙烯电力电缆15D20D控制电缆10D表4-2 注：D为电缆的外径2.2.7.3、 电缆不应有铠装压扁、电缆绞拧和折层裂痕，表面不得有严重划伤。2.2.7.4、电缆的各项测试应有记录并符合有关技术指标的要求。2.2.7.5、用兆欧表检测终端头的绝缘电阻应符合设计要求。2.2.7.6、接线正确、牢固，配线整齐美观，在电缆槽内排列整齐，线把符合工艺要求。2.2.7.6、带钢铠屏蔽层的电缆屏蔽层应良好接地。2.2.8、电缆电气试验要求电缆现场安装完成后，按经招标方认可的试验大纲进行试验。试验应符合供电所有关要求及相关规范，并经招标方、投标方、监理及供电部门验收合格方可进入试运行。2.2.9、施工注意事项2.2.9.1、人工牵拉过电缆程中，不应使电缆与支架磨擦损坏电缆外包绝缘。2.2.9.2、电缆敷设时，防止人手被电缆砸伤或挤伤，严禁电缆砸伤设备。3、电气设备高压试验和继电保护调试本项目调试的设备主要是10台干式变压器、一台箱式变电站，59台高压柜，101台低压柜，相关电力电缆。3.1、主要试验项目3.1.1、 SCB干式变压器： 线圈直流电阻测量 变压比测量 接线组别测量 线圈绝缘电阻测量 线圈交流耐压试验 冲击合闸试验 相位检查3.1.2、10kV电缆：3.1.2.1、绝缘电阻测量3.1.2.2、直流耐压试验及泄漏电流测量3.1.2.3、相位检查3.1.3、变电站接地电阻测量3.1.4、继电保护 继电保护装置外观检查 外回路电缆敷设接线 继电保护装置通电流（电压）试验 按业主提供的保护整定单进行校核 整组传动跳闸试验3.2主要设备名 称规 格数 量单臂电桥QJ231双臂电桥QJ441变比电桥QJ351回路电阻测试仪HR-11兆欧表ZC11D-5 ZC25B-4各1接地电阻测试仪ZC29B1直流高压发生器ZGF-60kV1交流耐压装置TJKZ1套避雷器测试仪SR-20011台继电保护校验仪ZJS35-1W1电流表D26-A3电压表D26-V3标准CTHL1、HL3各13.3、试验方法及要求3.3.1、干式变压器3.3.1.1线圈直流电阻：采用QJ44电桥测量，与同温下出厂数据相比较，误差小于2%，各相测得值的相互差值应小于平均值4%。3.3.1.2变压比：采用QJ35电压比电桥测量，与制造厂铭牌数据相比无明显差别，允许误差为额定分接头位置0.5%。3.3.1.3接线组别：采用电池判别极性，与铭牌标记相符。3.3.1.4绕组绝缘电阻：用ZC11D-5兆欧表测量，不低于出厂值70%。3.3.1.5绕组交流耐压试验：用交流试验变压器，从0kV开始升压24kV，耐压1min通过。3.3.2、变电站接地电阻采用ZC29B-2接地电阻测量仪测量，满足设计要求不大于1欧姆。3.3.3、10kV电缆3.3.3.1、绝缘电阻：采用ZC11D-5兆欧表测量，一般不小于1000M。3.3.3. 2、直流耐压及泄漏电流：采用ZGS直流高压发生器测量，最后试验电压35 kV，时间15分钟，小于10uA。3.3.3.3、相位：采用ZC25B-4兆欧表进行核相，要求两头相位一致。3.3.3.4、继电保护二次回路绝缘： 用ZC25B-4兆欧表测量。要求大于1 M，比较潮湿地方可大于0.5 M。3.3.3.5、保护校验：用继电保护校验装置校验，要求继电器动作正确，整组动作正确，中央信号正确。3.3.3.6、继电保护有关自动控制回路及联锁回路：要求100%正确。3.4 、安全、质量措施3.4.1、现场设置红白带或安全遮栏，无关人员严禁进入试验区域。3.4.2、进行绝缘及泄漏试验防止触电.3.4.3、变压器本体及附件应可靠接地，试验设备按规定可靠接地。3.4.4、试验前，请厂方提供出厂试验报告，以供比较。4、联网自控系统安装联网自控系统安装包括通讯中继箱安装、串口服务器安装、不间断电源UPS安装、光纤转换器安装及光纤及通讯电缆敷设接头等。其中主要是多芯光缆敷设。4.1、光缆的检验在开工前应对运到工地的光缆进行检验。检验分核对、外观检查和性能测试三步进行：4.1.1、核对：清点单盘光缆是否有产品质量检验合格证，其规格、程式、长度是否与工程设计相符。4.1.2、外观检查：先检查缆盘包装是否损坏，然后开盘检查光缆外皮有无损伤，光缆端头封装是否良好。对包装严重损坏或光缆外皮有损坏的光缆外观检查应有详细的记录。4.1.3、性能测试：现场检查应测试光纤衰减常数和光纤长度。4.1.4、外观检查中发现有问题的光缆应作为性能指标测试检验的重点。不符合要求的光缆不能用于本工程。4.1.5、打开光缆端头检验时，应核对光缆的端头端别，并在光缆盘上做醒目标注，单盘光缆检验完毕，应恢复光缆端头的密封包装及光缆盘的包装。4.2光缆盘的搬运与放置 4.2.1、为避免光缆在搬运过程中受到机械损伤，不允许将光缆盘长时间沿路面滚动,在移动距离较近时，也必须按盘上标示的箭头方向滚动。4.2.2、需要改变光缆盘的方向时，应在平整的路面，在盘轴孔中插入直棒，用直棒转动光缆盘的方向。4.2.3、光缆盘应放置在平整的地面上，并加以制动。不得已要放在倾斜地面上时，与倾斜方向垂直放置，低处用木头垫平，并加以制动。4.2.4、光缆盘上的小割板应保留至光缆正式布放时才可以拆除。4.3、光缆敷设及安装 4.3.1、光缆敷设的静态弯曲半径应不小于光缆外径的15倍,施工过程中的动态弯曲半径应不小于光缆外径的20倍. 4.3.2、敷设光缆的牵引力，不应超过光缆允许拉力的80%，瞬间最大张力不得超过允许张力的100%。主要牵引力应作用在光缆的加强芯上，其标称张力为一公里光缆的自重，多数在100120Kg左右。4.3.3、布放光缆时，光缆必须由缆盘的上方人工慢慢放出并保持松弛的弧形，但避免拖地。光缆布放过程中应无扭转，严禁打小圈、涌浪等现象发生，严禁小于弯曲半径要求的急弯。光缆敷设时应规定联络信号，统一指挥。施工现场通讯联系要保持通畅。4.3.4、在转弯、引上、孔洞入口、高低落差处，必须设专人保护4.3.5、光缆的侧向压力不能引起光纤的机械强度和传输特性发生变化。4.3.6、一盘光缆一般分两次布放，布放前半盘后，就地倒8字，再向另一方向布放后半盘。光缆的牵引长度一般不应超过1km。4.3.7、光缆敷设应无蛇弯扭曲。4.3.8、光缆的余线应设于过路、转弯、过河、接头、站前及直线上500米间距点，余线长度为1520米，盘圈直径为60-80cm，接头余留应放在接头杆上。4.3.9、沿线设置标志牌，标志牌牢固绑扎于缆身,面对观看方向。4.4、终端接续：4.4.1、现场光纤施工距离较近，一般不需要中间接续，主要是终端接续。4.4.1.1、准备工作，光缆剥割、固定于终端盘内4.4.1.2、光缆纤芯和尾纤的纤芯熔接（按光缆色谱顺序，尾纤按终端盒的纤芯号）4.4.1.3、纤芯的盘整4.4.1.4、光缆纤芯的测试：熔接后的光纤接头损耗一般约为0.01-0.05DB一个。4.4.1.5、终端盒的封装4.4.1.6、终端盒安装于机架内。4.4.2、光纤接续后全程损耗的测量：用OTDR对已熔接好的光纤逐一进行衰减测量，熔接后的光纤接头损耗一般是比较小的，约为0.01-0.05DB一个，全程光缆衰减不大于每公里0.36DB。第五章 施工进度计划及工期保障一、工期规划及要求1、工期规划本工程自合同签订之日起即开始施工准备，施工准备包括施工图的预审，施工图会审，施工技术资料的编制，材料订货，人员组织调遣等。开工之日以建设单位或监理工程师签发的开工通知为准，开工之日起即进开始分项施工，工期暂定：我公司承诺在建设单位规定的日期前安全、优质、圆满地完成此工程。2、施工进度计划表见【附图1】施工进度计划横道图。二、施工进度保障1、计划潜在的问题1） 重点工序的施工进度；2） 设计及订货图纸的修改延期；3） 设备供货期，厂家设备质量问题出现返工、返修影响工期；4） 不可预见因素、不可抗力。（如阴雨天气、台风等）；2、工程进度保障措施根据我公司的施工能力和经验，采用对策如下：1) 抽调技术业务能力强的人员组成项目经理部，在项目经理、项目总工的领导下，实施工程管理。2) 严格按照施工进度计划实施工程，用网络计划指导、组织施工，以保证计划目标的实现。3) 为保证施工不因沟通渠道工作而受阻，指定专人与项目法人、监理工程师保持联系，及时向项目法人汇报沟通渠道上出现的问题。同时教育职工与其他施工单位搞好关系，取得他们的支持和理解。4) 细化材料供应计划，并在施工过程中经常检查修正，满足施工进度要求。对施工单位自购的部分材料，选派有经验的人员作进行采购。对材料认真检查验收，发现不合格品及时处理。5) 技术、安全、质检等人员经常深入现场配合施工，解决工程实际问题，以加快施工进度。6) 加大文明施工管理力度，改善劳动环境，发挥工会的作用，组织职工搞好文娱活动，为职工提供良好的食宿条件，解决职工的后顾之忧。7) 如果发生不可抗力而有可能影响到工程的施工进度时，应及时联系监理工程师和建设单位，共同商议采取补救措施，并尽最大可能履行合同中的义务。8) 做好开工前的一系列准备工作，包括对现场的全面调查，现场生活和施工设施的准备，技术措施编制以及材料的订货、采购和加工等。9) 严格按计划开工，建立进度控制的管理工作原则，落实每个层次的进度控制人员，及时检查各工序进度；在不违反国家法律的前提下，可进行晚上加班抢进度。10) 特殊工序的施工，应有预见性的安排，通过合理的工序安排，减少客观条件对工期的影响。11) 制订有关方案，明确奖罚制度，以调动施工人员的积极性和主动性。12) 在开工前编制详细的施工组织设计，作为工程施工的指导性文件。13) 编写各工序的施工技术措施，指导各工序的施工，并在各工序开工前进行详细的技术交底。14) 编制详细的工程材料表，指导材料的加工采购以及调度工作。15) 积极与设计代表联系，尽早解决施工中出现的问题。16) 加强现场设计变更通知的管理，及时将通知传达到施工人员中，进行设计变更技术交底，并落实通知执行情况。17) 公司有关科室管理部门全力配合现场施工，项目部的管理人员要深入施工现场，及时处理
