城市轨道交通信号基础精——继电器.ppt

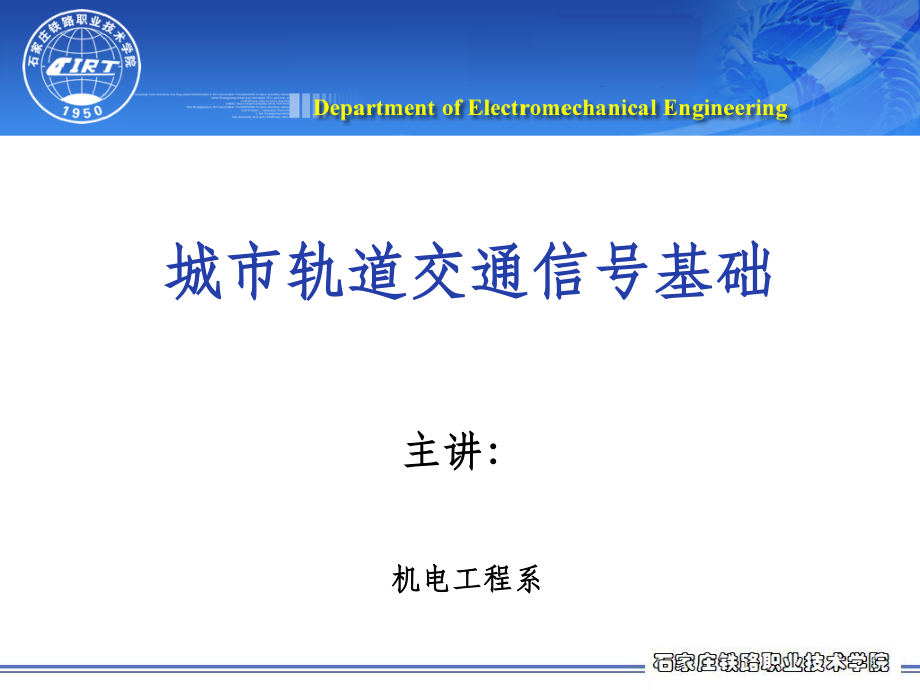

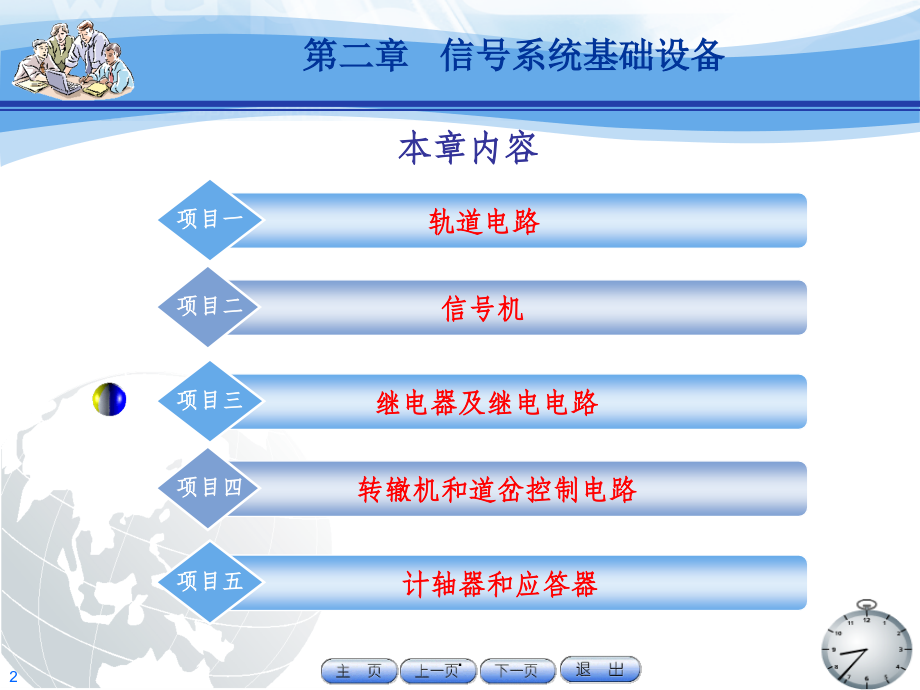

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,第二章 信号系统基础设备,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,城市轨道交通信号基础,主讲：,机电工程系,本章内容,轨道电路,信号机,继电器及继电电路,转辙机和道岔控制电路,项目一,项目二,项目三,项目四,计轴器和应答器,项目五,.,项目三,继电器及继电电路,1,了解各种继电器的工作原理。,2,掌握继电器在控制电路中的作用。,3,了解故障,安全原则的基本要求及实现。,4.,了解有关继电器的一些符合表示,知识要点：,.,继电器是由,电磁系统,和,触点系统,两大系统组成的。,继电器,电磁系统,（感受系统）：线圈、铁心、衔铁等,触点系统,（执行机构）：动触点、静触点,一、继电器的基本原理,2,、继电器的组成,.,工作原理总结,线圈通电,产生磁通电磁吸引力衔铁吸向铁心衔铁带动动接点动作,继电器励磁（吸起,）,线圈断电,吸引力下降衔铁依靠重力落下,继电器失磁（落下,）,3,、继电器的工作原理,.,二、继电器的分类,1,、按动作原理分,电磁继电器,感应继电器,通过线圈产生磁场，,信号设备中常用,通过线圈产生的交变磁场与翼板中的另一交变磁场所感应的电流相互作用，翼板转动。,如，相敏轨道电路所使用的交流二元继电器,.,直流继电器,交流继电器,直流,电源供电，,信号继电器常用,交流电源供电，,如，信号机点灯电路中用于监督信号机是否灭灯的灯丝继电器，用于信号机灯泡主、副灯丝转换的灯丝转换继电器等,二、继电器的分类,2,、按动作电流分,.,二、继电器的分类,3,、按动作快慢分,正常动作继电器,缓动继电器,衔铁动作时间,0.1-0.3,秒,大部分信号继电器属于此范围,包括缓吸和缓放两种,衔铁动作时间超过,0.3,秒,.,晶体管时间继电器,数字式时间继电器,缓动继电器：,延缓继电器动作时间,的一类继电器。用改变继电器的结构或改变输入电路的方法可使继电器由线圈通电或断电到接点良好地转接，要经过一定时间延迟。,.,.,二、继电器的分类,4,、按工作可靠度分,安全型继电器,（,N,型）,非安全型继电器（,C,型,）,依靠重力作用释放衔铁,依靠弹力保证继电器落下，又称,弹力式继电器,城市轨道交通系统大多使用安全型继电器,.,直流无极继电器总结,（,1,）结构,直流电磁系统,：线圈、铁心、轭铁等,触点系统,：拉杆、触点组（,8,组触点）,（,2,）工作原理,励磁状态,（吸起状态）,失磁状态,（落下状态）,1,、直流无极继电器,.,三、安全型继电器,2,、整流式继电器,整流式继电器应用于,交流,电路中，其电磁系统、触点系统、动作原理与直流无极继电器基本相同，在直流无极继电器的基础上,增加整流电路,，一般采用四个,二极管,组成桥式整流电路。,桥式整流电路,.,无极继电器与整流继电器实物图对比,无极继电器,整流继电器,整流电路,.,作用,：用于交流电路中,特点,：电磁系统与无极继电器相同。不同：在接点组上安装了二极管组成的半波或全波整流电路。,规格,：,JZXC-480,全波、,JZXC-0.14,半波、,JZXC-156,、,JZXC-H18,、,JZXC-H18F,全波,使用中电源端子,1,、,4,短接。,2,、整流式继电器,.,无极继电器与偏极继电器实物图对比,无极继电器,偏极继电器,永久磁铁,方形极靴,.,小提问,？,.,应用举例,水位没有达到金属块,A,时，继电器线圈没有电流通过，它的上面两个触点接触，工作电路中绿灯与电源构成回路，绿灯亮；当水位到达金属块,A,时，继电器线圈有电流通过，它的下面两个触点接触，工作电路中红灯与电源构成回路，红灯亮。,.,.,.,.,休息、休息,.,继电器实物图片演示,.,正极,负极,继电器,灯丝继电器,.,并联电路中有关继电器触点并联连接在电路中，实现逻辑“或”运算，如下图所示。,灯丝继电器,.,分组讨论,以,4,5,人为一组，按照下图所提供的电路，制作调车信号机控制电路。调车信号机有关知识参见项目二。,.,熔断器保护,灯丝继电器,信号继电器,白灯变压器,信号灯,蓝灯变压器,XJ,表示为信号继电器,Z,表示接收正极性闭塞信号，道岔动作直流电源,220,伏,XJ,表示为信号继电器,F,表示接收负极性闭塞信号，道岔动作直流电源,220,伏,调车信号机控制电路,.,
