定位分析及夹紧方案的确定.ppt

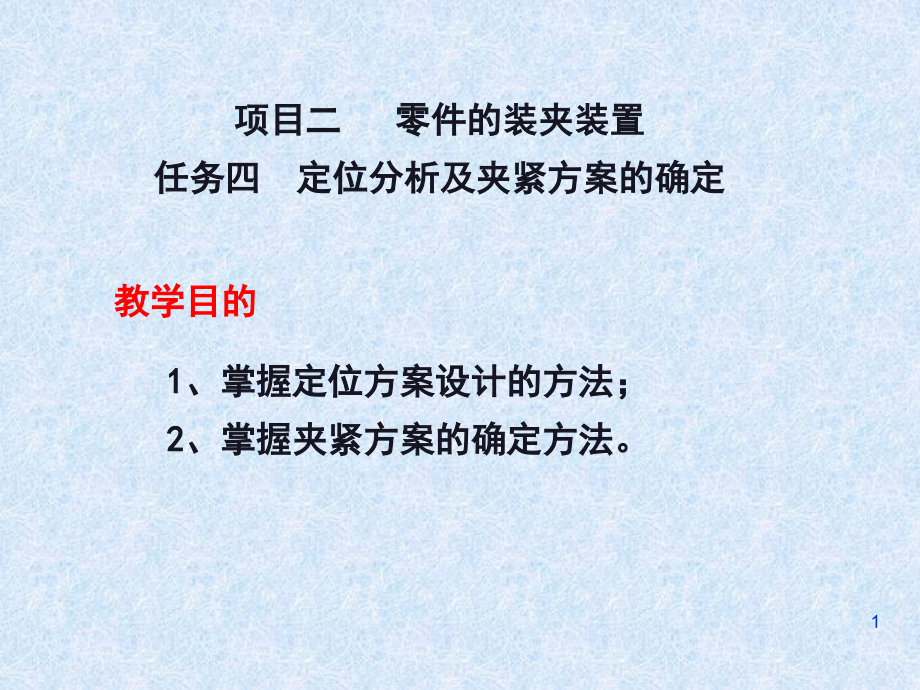

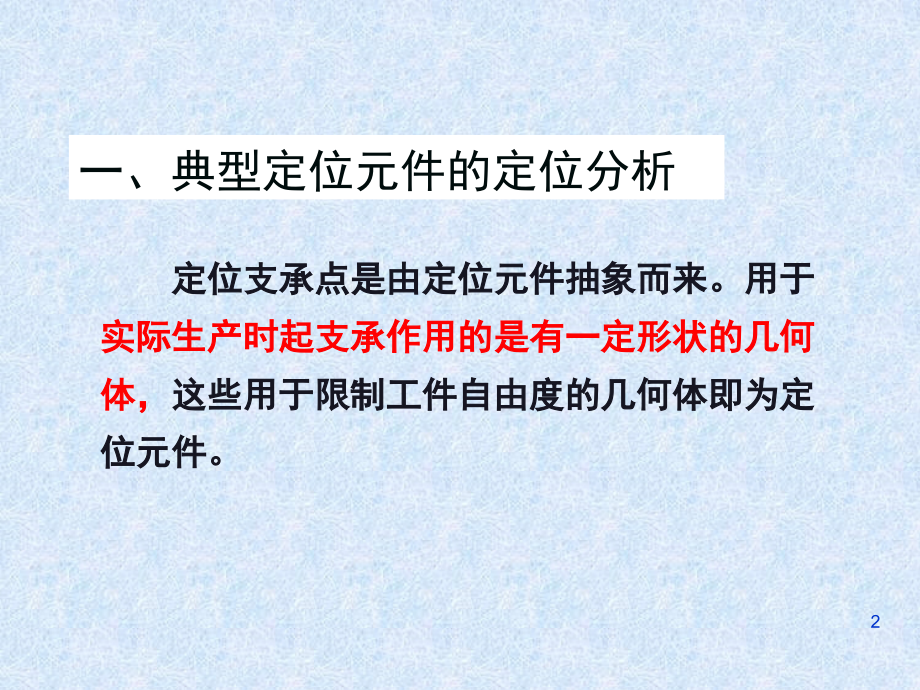

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,教学目的,项目二 零件的装夹装置,任务四 定位分析及夹紧方案的确定,1,、掌握定位方案设计的方法；,2,、掌握夹紧方案的确定方法。,1,一、典型定位元件的定位分析,定位支承点是由定位元件抽象而来。用于,实际生产时起支承作用的是有一定形状的几何体，,这些用于限制工件自由度的几何体即为定位元件。,2,3,4,5,6,7,二、常用定位元件所能限制的自由度：,点（支承钉，小平面）限制一个自由度；,线（支承板，细长平面）限制二个自由度；,面（二块支承板，支承板,+,支承钉，大平面）限制三个自由度。,直销、直套、,V,型块，短的限制二个自由度；,直销、直套、,V,型块，长的限制四个自由度；,锥销、锥套，顶尖单边限制三个自由度；,锥销、锥套，,顶尖,双边限制五个自由度；,8,分析下列定位方案中各定位元件限制了那些自由度？,1,、车光轴外圆,起传动作用，不起定位作用,2,、车套筒外圆,起夹紧作用，不起定位作用,9,分析下列定位方案中各定位元件限制了那些自由度？,3,、,车光轴外圆的三种安装方式。,10,夹紧,工件定位后，为了使已经获得正确位置的工件在切削过程中，不致因切削力、离心力等外力的作用而发生改变，,必须对工件施加夹紧力，,该过程称为夹紧。,三、夹紧方案的确定,11,1,、夹紧力的确定,必须合理确定夹紧力的三要素：,大小、方向和作用点,1),夹紧力方向的确定,（,1,）主要夹紧力方向应垂直于主要定位面,12,（,2,）夹紧力的作用方向应使所需夹紧力最小,13,（,3,）夹紧力的作用方向应使工件变形尽可能小,14,),夹紧力作用点的确定,（,1,）夹紧力应作用在刚度较好部位,15,（,2,）夹紧力作用点应正对支承元件或位于支承元件形成的,支承面内,（,3,）夹紧力作用点应尽可能靠近加工表面,16,2.,夹紧装置的组成及基本要求,组,成,（,1,）力源装置,（,2,）中间传力机构,（,3,）夹紧元件,作,用,（,1,）改变作用力的方向；,（,2,）改变作用力的大小；,（,3,）使夹紧实现自锁。,（,1,）夹紧时不破坏工件定位后的正确位置；,稳,（,2,）夹紧力大小要适当；,牢,（,3,）夹紧动作要迅速、可靠；,快,（,4,）结构紧凑，易于制造与维修。,简,基,本,要,求,17,1,）斜楔夹紧机构,3,、基本的夹紧机构,斜楔是夹紧机构中最基本的增力和锁紧元件。它是,利用斜楔的斜面移动产生楔紧力,直接或间接地对工件夹紧的机构。,18,2,）螺旋夹紧机构,螺旋夹紧机构是利用螺旋直接或间接夹紧工件的机构。,特点：结构简单，夹紧可靠，易于操作，,增力比大，自锁性能好,，是手动夹紧中应用最广泛的一种夹紧机构。其中有关元件和结构多数已标准化、规格化和系列化。,缺点：,夹紧和松开工件比较费时费力。,19,螺旋压板夹紧机构,20,3,）偏心夹紧机构,偏心夹紧机构是指由,偏心轮或凸轮,实现夹紧的夹紧机构。,特点：,结构简单，制造容易，操作方便，动作迅速。,缺点：,自锁性能较差，增力比较小，夹紧行程小。,一般常用于切削平稳且切削力不大的场合。,21,4,）定心夹紧机构,作用：既定心也夹紧。,22,5,）联动夹紧机构,一个动力源完成若干个夹紧动作。,23,小 结,1,、常用定位元件,点、线、面所能限制的自由度。,2,、夹紧机构的基本要求；,24,
