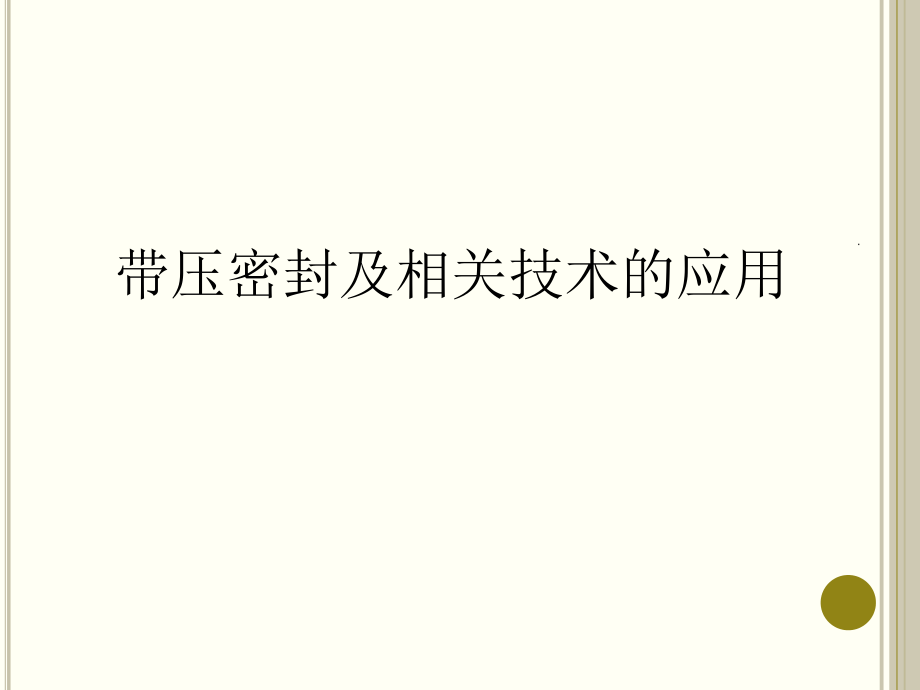

带压密封及相关技术的应用课件.ppt

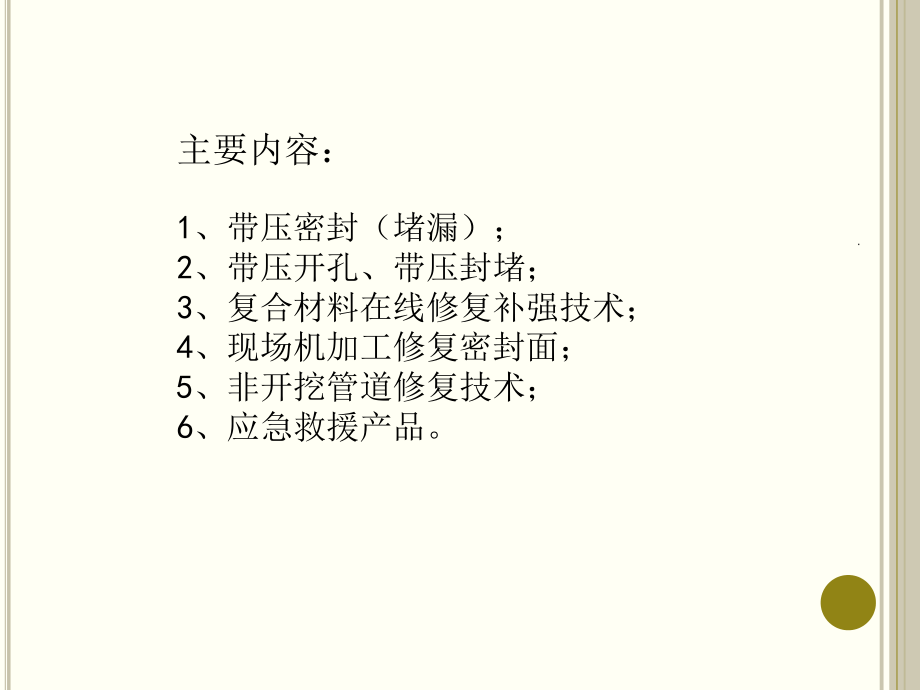

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,带压密封及相关技术的应用,.,主要内容：,1,、带压密封（堵漏）；,2,、带压开孔、带压封堵；,3,、复合材料在线修复补强技术；,4,、现场机加工修复密封面；,5,、非开挖管道修复技术；,6,、应急救援产品。,.,.,一、带压密封（堵漏）,在生产系统发生流体泄漏时，在不停车状态下，在泄漏部位重建密封结构，使密封腔的压力与泄漏介质的压力相平衡，来堵住泄漏通道或空隙，挡住介质外泄，从而消除泄漏的技术,。,.,技术规范,1,、参编行标,HG/T 20201-2007,带压密封技术规范,；,2,、参编国标,GB/T 26467-2011,承压设备带压密封技术规范,、,GB/T 26468-2011,承压设备带压密封夹具设计规范,、,GB/T 26556-2011,承压设备带压密封剂技术条件,；,3,、国家职业技能标准和培训教材,带温带压堵漏工,。,.,常见带压堵漏方法,1,、注胶堵漏法,2,、顶压堵漏法,3,、引流补焊法,4,、胶粘堵漏法,5,、塞孔堵漏法,磁压堵漏法,冷冻堵漏法,气囊堵漏法,内压堵漏法,6,.,一、带压密封（堵漏）,技术指标,范围,适用温度,-200,900,适用压力,真空,32MPa,适用介质,高温蒸汽、水、苯、酚、烷、醚、醇、高温烟气、天然气、煤气、氢气、氮气、氧气、渣油、汽油、强酸、强碱等几乎所有介质,适用部位,法兰、直管、三通、弯头、人孔、填料函、自密封阀、水冷壁、流量孔板等,.,一、带压密封（堵漏）,法兰泄漏,三通泄漏,.,.,.,.,.,一、带压密封（堵漏）,采油树带压堵漏施工,地埋管线堵漏施工,弯头泄漏,.,.,.,带压补焊,带压补,焊,技术,是众多堵漏方法中的一种,，对于容器、管道等一些特定部位,堵漏,，在与注胶,法,、卡具顶压,法,、匝钢带、胶粘堵漏,等,这些方法相比，采用焊接消漏的方法有操作简便、作业时间短、重复泄漏少、成本低的优点，尤其在局部壁厚较薄或难以实施注胶堵漏的情况下，有其独特的,优势。,.,.,适用范围,带压补焊作业一般适用于流体介质为水、蒸气、空气、氮气以及非易燃易爆的气体或流体，温度,-20-300，压力0-6MPa,。,.,被焊部位和流体介质的温度过低（,-20,）或过高（,300,），不要使用此法。,采取带压补焊要,根据泄漏介质性质、压力、温度、位置、形状、焊补范围、壁厚、母材材质等因素制定带压补焊的实施方案，并按程序经过审批。,焊前对管道进行测厚，管壁厚度建议在,3mm,以上,。,.,熔池的形状类似于,不标准的半椭球,，其轮廓为温度等于母材熔点的等温面。,熔池的宽度和深度沿,X,轴连续变化。,电流增加熔池的最大宽度（,B,max,）略增，最大深度（,H,max,）增大；随电弧电压的增加，,B,max,增大，,H,max,减小。,熔池的形状和尺寸,.,水下焊接,.,带水焊接,带水焊接可以不用特殊焊钳，用普通的电焊钳即可。带水焊接由于受水（介质）的影响，其焊接方法都比普通焊接要复杂很多。,介质为水、,MDEA,：焊件,在,水中或管道介质静压时，施焊时起弧容易，电弧稳定，不易断弧，再引弧性能好。焊缝成型较好，表面无气孔、裂纹的缺陷。类似于干燥处使用,506,、,507,焊条焊接。,介质为碱液：不论焊件是那种情况下施焊时，会产生较严重的夹渣、气孔，不能形成良好的焊缝，原因可能是碱液中硫、杂质含量高。但可用于打底焊，后用普通焊条覆盖。,管道带压施焊，介质直接喷射到焊缝时，由于焊点降温迅速，难以得到成型良好的焊缝接头，必须要采取引流焊接方法，避开介质直接冲向焊缝，再进行施焊。,.,二、带压开孔、带压封堵,在保证管道正常运行情况下，对管道进行维修改造更换、加接阀门、更换管段等施工作业,的技术。,.,带压开孔,规 格,12,2000,适用压力,0,6.4MPa,适用温度,-30,220,适用管材,碳钢管、锰钢管、不锈钢管、,pvc,管等,带压封堵,规 格,12,1200,适用压力,0,6.4MPa,适用温度,-30,120,适用介质,水、水蒸气、石油、成品油、天然气等几乎所有介质,.,江苏沙钢,DN1600,带压开孔,.,现场切管作业,.,海上平台带压开孔,电厂高温蒸汽,45,度角带压开孔,.,DN2000,带压开孔,.,DN1000,带压封堵,.,河北邯郸纵横钢铁,DN1200MM,煤气管线带压不停输开孔,.,堵头总承：,包括控制杆头、活动支架、触角等部件。当液压缸带动控制杆头伸入到管道中后，活动支架与管道中心行程,20,度夹角。,.,密封皮碗：,用橡胶和纤维布合成制成弹性的密封皮碗，底部嵌有密封环，当皮碗装在活动支架上后，这个密封环封住封堵头上的螺栓孔。,.,.,带压开孔、带压封堵主要用于长输管线不停输开孔、封堵作业。已经实现了标准化、系列化。适用于管道不停输开孔、封堵和修理，承受压力大，密封可靠，结构简单，操作方便，安全系数高，对野外作业有很高的适应性，是理想的长输管道抢修、大修的技术。,.,.,塞式封堵 筒式封堵,.,接旁路,.,施工程序,.,.,橡胶堵头,.,复合材料是指由,两种或两种以上不同物质,以不同方式组合而成的材料，它可以发挥各种材料的优点，克服单一材料的缺陷，扩大材料的应用范围。,玻璃纤维增强塑料（,玻璃钢,）玻璃纤维作增强材料，合成树脂作粘结剂,可塞新,-,冷焊修补材料,北京天山新材料,.,利用碳纤维材料在纤维方向上具有高强度的特性，采用粘结树脂在服役管道外包覆一个复合材料修复层，恢复含缺陷管道的强度。,.,三、复合材料在线修复补强技术,.,三、复合材料在线修复补强技术,.,三、复合材料在线修复补强技术,三通修复,.,三、复合材料在线修复补强技术,法兰短节及变径三通修复（绍兴远东石化）,.,三、复合材料在线修复补强技术,柴油输送管道腐蚀泄漏修复（天津石化）,.,三、复合材料在线修复补强技术,天然气管道腐蚀修复（上海天然气白鹿首站）,.,三、复合材料在线修复补强技术,天然气阀井修复（重庆燃气集团）,.,三、复合材料在线修复补强技术,法兰渗漏修复（昆山南亚环氧树脂有限公司）,.,三、复合材料在线修复补强技术,天然气储气柜焊缝缺陷修复（贵阳燃气集团）,.,四、现场机加工,现场机加工使工厂设备可以在原地加工，,从而减少停机时间，也减少了拆除和运输的,费用。现场机加工的质量符合常规车间加工方面的光洁度、偏差和准确性。,.,版权所有 翻版必究,、现场密封面加工,1、适用范围：法兰的内孔、外圆、端面、凸面、凹槽、椭圆面等多种形式的密封面，并可加工大型压力容器的法兰、阀座、换热器封头等。,2、技术参数加工直径：06000mm。,3、使用设备,便携式法兰表面加工车床,便携式法兰端面铣床,.,、现场管道切割,1、适用范围,分裂式框架设计冷管道切割坡口机可用来割断厚壁管道。还可以进行各种坡口的切割；用于各种焊接筹备阶段的修坡口坡度修改。,2、技术参数,可切割范围为,2-60,寸,(67-2000mm),3、使用设备,分瓣式坡口机,版权所有 翻版必究,.,版权所有 翻版必究,、现场镗孔,1、适用范围,主要用于管道内孔的加工，各种机械部件上的回转孔、轴削孔、安装固定孔的加工及修复；适用于孔磨损后的修复，泵体、阀体、阀座等加工；现场的钻孔、扩孔、孔修复（补焊后加工）、攻丝，水平镗孔、垂直镗孔、直线镗孔、锥度镗孔、断头螺栓取出等。,2、技术参数。在线镗孔：最大直径2000mm，最大深度5000mm。,3、使用设备,便携式镗孔机、,工程机械镗孔机。,.,四、现场机加工,.,版权所有 翻版必究,、现场铣削加工,1、适用范围,消除磨损部位，去除焊缝以及恢复设备表面，在现场复杂的工况条件下进行平面、凸凹槽、方形法兰面以及各种直线密封槽、模具T型槽、倒角面、钻孔加工，主要用于换热器、泵和电机、起重机的衬垫、底座、舱门盖、凹槽、凸台接合面、轴和防护罩键槽的加工，也可以用于各种滑动轨道系统等；在轴、平板以及管件上加工键槽、条形孔、通孔处加工键槽，也可以加工轴端、轴中的键槽以及加工大型管道内孔键槽。,2、技术参数,XY铣削平面：泵、压缩机、电机底座等最大尺寸20004000mm；键槽：如热交换器管板分区槽最长尺寸2032mm。,3、使用设备,便携式铣床（单轨铣床、双轨龙门铣）、键槽铣床。,.,四、现场机加工,.,、现场轴颈加工便携式阀门研磨机,1、适用范围,旧轴颈、已破损轴颈的重新改造、轴焊接与表面修复、轴套安装、轴承位修复,2、技术参数,加工轴直径范围为101.6mm825.5mm。,3、使用设备,便携式轴颈车床,版权所有 翻版必究,.,便携式阀门研磨机,.,五、非开挖管道修复,非开挖管道修复技术是在不用开挖路面的情况下，采用特殊材料和方法，用一条全新管道替换原有破损旧管的技术，主要包括“爆管法”、“顶管法”和“翻转内衬法”等。,该技术采用紫外光固化翻转内衬法进行施工。主要用于不方便开挖地段的地下污水管道的修理，同时可对电缆铺设管道、煤气管道和自来水管道等进行修理。,.,五、非开挖管道修复,技术优势：,1,、非开挖管道修复施工不阻断交通，不破坏绿地、植被，不影响商店、医院、学校以及居民的正常生活和工作秩序；,2,、应用范围广，不仅可用于各种市政管道，也可用于工业管道和长输管道；,3,、施工简便、工期短；,4,、材料性能优越，耐腐蚀、强度高、寿命长；,5,、工程成本相对较低。,.,五、非开挖管道修复,施工过程,拉入,塑料膜铺设垫层,玻纤软管放入待修管道,玻纤软管端口安装固定,装置,（扎头）,安装气管和温度仪,.,五、非开挖管道修复,施工过程,压缩空气给玻纤软管充气,紫外线灯架放入玻纤软管中,紫外线灯架平均以,1,米,/,分钟,的巡航速度,固化,固化后管端口处理,除去内膜，随后进行水密,性检查,打开进水口,，,管道,可,运行,.,五、非开挖管道修复,将内,衬软,管拉入旧管道,.,五、非开挖管道修复,安装捆绑固定装置,（扎头）,在井下连接捆绑固定装置,（扎头）,.,五、非开挖管道修复,紫外线灯架放入玻纤软管中,.,五、非开挖管道修复,修复后的管道,.,五、非开挖管道修复,天津市友谊路排水管道,非开挖内衬修复施工现场,DN1000,.,六、应急救援产品,注入式堵漏工具,高温高压堵漏胶棒,工业用快速堵漏胶,嵌入式木楔堵漏工具,.,粘贴式堵漏工具,金属套管堵漏工具,液氯钢瓶堵漏工具（机械）,氯气瓶阀门堵漏器（磁力）,.,.,.,槽车安全阀橡胶磁堵漏工具,组合式橡胶磁堵漏工具,正方形橡胶磁堵漏工具,长方形橡胶磁堵漏工具,.,多功能磁堵漏工具,便携式多功能快速带压密封工具,堵漏专用灌浆机,.,谢谢！,.,
