电力标准化地垫施工方案

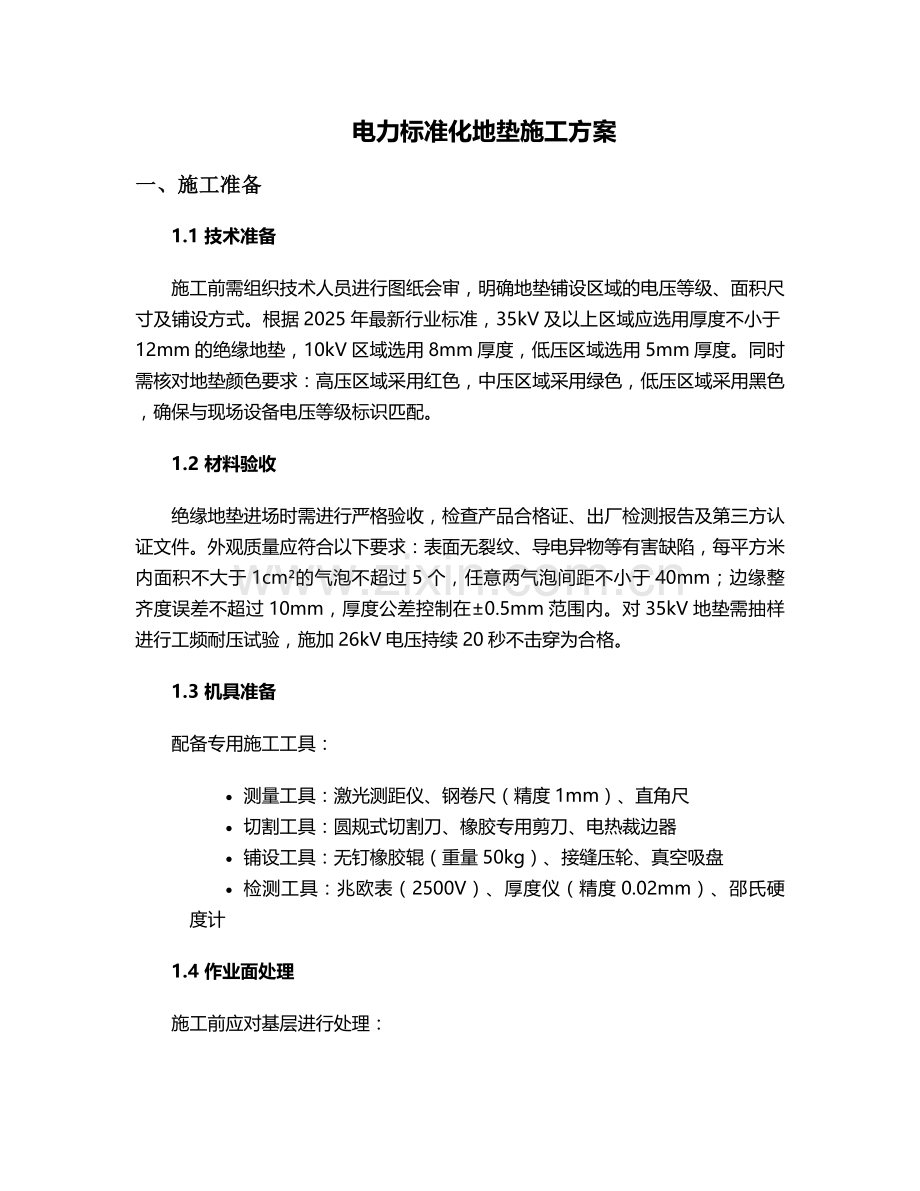

一、施工准备
1.1 技术准备
施工前需组织技术人员进行图纸会审，明确地垫铺设区域的电压等级、面积尺寸及铺设方式。根据2025年最新行业标准，35kV及以上区域应选用厚度不小于12mm的绝缘地垫，10kV区域选用8mm厚度，低压区域选用5mm厚度。同时需核对地垫颜色要求：高压区域采用红色，中压区域采用绿色，低压区域采用黑色，确保与现场设备电压等级标识匹配。
1.2 材料验收
绝缘地垫进场时需进行严格验收，检查产品合格证、出厂检测报告及第三方认证文件。外观质量应符合以下要求：表面无裂纹、导电异物等有害缺陷，每平方米内面积不大于1cm²的气泡不超过5个，任意两气泡间距不小于40mm；边缘整齐度误差不超过10mm，厚度公差控制在±0.5mm范围内。对35kV地垫需抽样进行工频耐压试验，施加26kV电压持续20秒不击穿为合格。
1.3 机具准备
配备专用施工工具：
· 测量工具：激光测距仪、钢卷尺（精度1mm）、直角尺
· 切割工具：圆规式切割刀、橡胶专用剪刀、电热裁边器
· 铺设工具：无钉橡胶辊（重量50kg）、接缝压轮、真空吸盘
· 检测工具：兆欧表（2500V）、厚度仪（精度0.02mm）、邵氏硬度计
1.4 作业面处理
施工前应对基层进行处理：

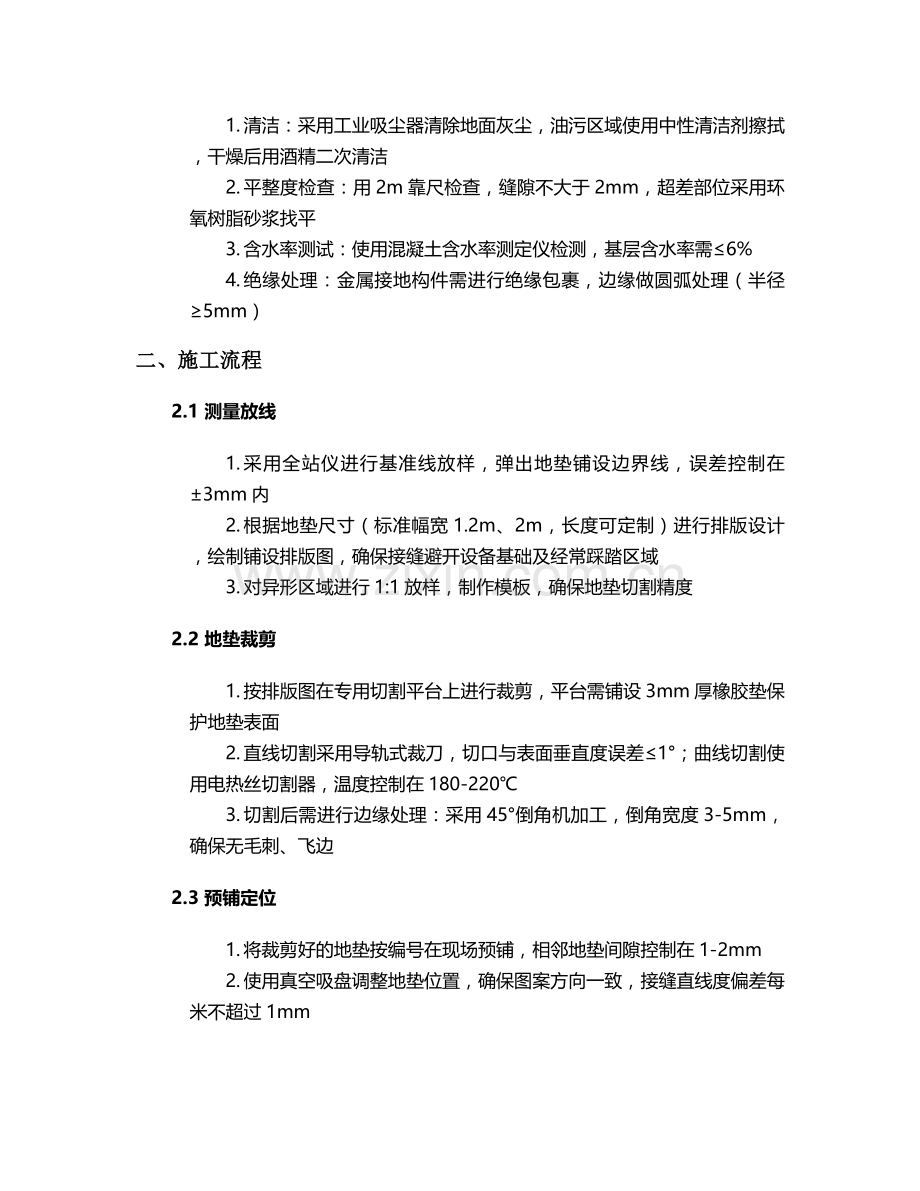

1. 清洁：采用工业吸尘器清除地面灰尘，油污区域使用中性清洁剂擦拭，干燥后用酒精二次清洁
2. 平整度检查：用2m靠尺检查，缝隙不大于2mm，超差部位采用环氧树脂砂浆找平
3. 含水率测试：使用混凝土含水率测定仪检测，基层含水率需≤6%
4. 绝缘处理：金属接地构件需进行绝缘包裹，边缘做圆弧处理（半径≥5mm）
二、施工流程
2.1 测量放线
1. 采用全站仪进行基准线放样，弹出地垫铺设边界线，误差控制在±3mm内
2. 根据地垫尺寸（标准幅宽1.2m、2m，长度可定制）进行排版设计，绘制铺设排版图，确保接缝避开设备基础及经常踩踏区域
3. 对异形区域进行1:1放样，制作模板，确保地垫切割精度
2.2 地垫裁剪
1. 按排版图在专用切割平台上进行裁剪，平台需铺设3mm厚橡胶垫保护地垫表面
2. 直线切割采用导轨式裁刀，切口与表面垂直度误差≤1°；曲线切割使用电热丝切割器，温度控制在180-220℃
3. 切割后需进行边缘处理：采用45°倒角机加工，倒角宽度3-5mm，确保无毛刺、飞边
2.3 预铺定位
1. 将裁剪好的地垫按编号在现场预铺，相邻地垫间隙控制在1-2mm
2. 使用真空吸盘调整地垫位置，确保图案方向一致，接缝直线度偏差每米不超过1mm
3. 预铺完成后采用美纹纸胶带临时固定，胶带宽度不小于25mm，间距不大于500mm
2.4 接缝处理
1. 对接缝区域进行二次清洁，用异丙醇擦拭接口表面，晾干时间不少于15分钟
2. 采用热熔焊接工艺：
o 焊接温度：180-200℃（根据环境温度调整）
o 焊接速度：1.5-2m/min
o 焊枪压力：0.3-0.5MPa
o 焊缝高度：1.5-2mm，宽度10-15mm
3. 焊接完成后立即用压轮压实，冷却30分钟后切除焊疤，使用专用刮刀修整焊缝至与表面齐平
2.5 铺设粘贴
1. 涂刷底胶：采用无溶剂型聚氨酯胶粘剂，使用齿形刮板（齿深2mm）均匀涂布，涂布量控制在300-350g/m²
2. 晾胶时间：夏季15-20分钟，冬季25-30分钟（以指触不粘手为准）
3. 铺设顺序：从入口向内侧推进，采用"推铺法"避免气泡产生，使用50kg橡胶辊按"之"字形碾压，碾压速度2m/min，压力均匀
4. 边角处理：使用专用压边器压实边缘，确保无翘边，墙角处预留5mm伸缩缝，填充弹性密封胶
2.6 表面处理
1. 采用3M抛光垫（3000目）进行表面抛光，去除施工痕迹
2. 对设备底座周围采用专用模具进行圆弧处理，半径50mm，确保无直角边缘
3. 使用专用清洁剂进行整体清洁，去除表面残留胶痕及污渍
三、质量控制
3.1 过程检验
检验项目
检验标准
检验方法
检验频率
厚度偏差
±0.5mm
千分尺，每100m²测5点
每批次
接缝强度
≥80%基材强度
90°剥离试验
每50m接缝一组
表面电阻
≥10¹⁰Ω
表面电阻测试仪
每200m²一点
介电强度
≥30kV/mm
击穿电压试验
每批次抽样
邵氏硬度
65±5 Shore A
硬度计测试
每100m²一点
3.2 成品保护
1. 铺设完成后24小时内严禁人员踩踏，设置警示围栏及防撞缓冲带
2. 72小时内温度保持在15-30℃，相对湿度40%-60%，避免通风过快
3. 后期施工需在地垫表面铺设3mm厚高密度聚乙烯板，采用磁性固定方式
4. 清洁养护：前3个月每周用中性清洁剂清洁一次，严禁使用钢丝球等硬质工具
3.3 验收标准
最终验收需满足：
1. 外观：表面平整，色泽均匀，无气泡、褶皱，接缝平整，高低差≤0.3mm
2. 尺寸：边界偏差≤5mm，对角线误差≤10mm（20m范围内）
3. 绝缘性能：2500V兆欧表测试，绝缘电阻≥100MΩ
4. 耐老化性能：紫外老化试验（168小时）后无裂纹、变色现象
四、安全措施
4.1 电气安全
1. 施工区域设置临时接地线，接地电阻≤4Ω，每工作班检测一次
2. 使用双重绝缘电动工具，配备漏电保护器（动作电流≤15mA，动作时间≤0.1s）
3. 高压设备区域施工需办理工作票，设置安全围栏，悬挂"止步，高压危险"标识
4. 交叉作业时，地垫铺设区域上方应设置绝缘遮蔽（绝缘强度≥20kV）
4.2 消防安全
1. 施工现场严禁吸烟，设置禁烟标识，配备ABC型灭火器（每50m²一组）
2. 胶粘剂存放于防爆柜内，与火源保持10m以上距离，使用时配备防爆型通风设备
3. 焊接作业办理动火许可证，配备看火人及灭火器材，作业结束后30分钟复查
4. 易燃废料当日清理，存放于专用金属容器内，远离施工区域
4.3 人员防护
1. 作业人员必须佩戴：
o 头部防护：绝缘安全帽（耐电压10kV）
o 手部防护：丁腈橡胶手套（厚度≥0.5mm）
o 足部防护：绝缘鞋（耐电压15kV）
o 呼吸防护：活性炭口罩（针对有机蒸气）
2. 高空作业（≥1.5m）必须使用防坠器，搭设满堂红脚手架（步距≤1.8m）
3. 每日施工前进行安全技术交底，特种作业人员持证上岗
4.4 应急预案
1. 触电急救：配备急救箱（含绝缘毯、心肺复苏设备），现场人员需掌握触电急救技能
2. 化学品泄漏：配备吸附棉（20kg/100m²）、中和剂，制定泄漏处理流程
3. 火灾应急：绘制消防疏散路线图，每月进行一次消防演练
4. 医疗救援：与最近医院建立绿色通道，急救响应时间≤15分钟
五、验收与移交
5.1 资料整理
施工完成后提交完整技术资料：
1. 材料证明文件（含出厂合格证、检测报告、3C认证）
2. 施工记录（测量放线记录、隐蔽工程验收记录、焊接检测报告）
3. 检测报告（绝缘性能测试、耐压试验、环保检测）
4. 竣工图（含排版图、接缝位置图、设备定位图）
5.2 培训交底
对运行单位进行操作培训：
1. 日常维护：正确清洁方法、周期及工具选择
2. 检测要求：季度表面电阻测试、年度绝缘性能检测
3. 应急处理：破损修补流程、临时绝缘措施
4. 寿命管理：建立地垫台账，记录检测数据，建议8年进行全面评估
5.3 质保承诺
提供质量保证：
1. 产品质保：材料性能质保5年，外观质量质保3年
2. 施工质保：接缝质量质保2年，整体绝缘性能质保3年
3. 服务响应：接到通知后2小时内响应，24小时内到场处理
本方案严格遵循GB20253-2025《电力设施绝缘覆盖物技术要求》、DL/T2025-2026《电力建设施工质量验收规范》等最新标准，通过标准化施工确保绝缘地垫的绝缘性能、机械强度及使用寿命达到设计要求，为电力设施安全运行提供可靠保障。施工过程中需特别注意温度控制，环境温度低于10℃时应采取升温措施，高于35℃时需安排在早晚施工，避免材料性能受环境影响。
