UG全部教程.ppt

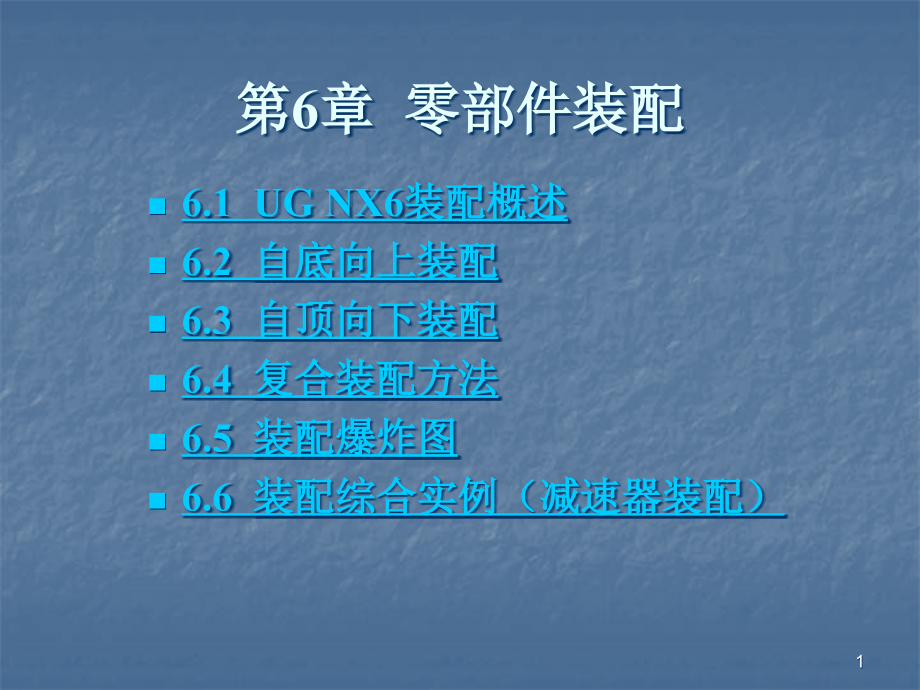

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,6,章 零部件装配,6.1 UG NX6,装配概述,6.2,自底向上装配,6.3,自顶向下装配,6.4,复合装配方法,6.5,装配爆炸图,6.6,装配综合实例（减速器装配）,1,6.1 UG NX6,装配概述,UG NX6,装配模块不仅能快速地将零部件组合成产品，而且在装配中，可参考其他部件进行部件关联设计，并可对装配模型进行间隙分析和质量管理等操作。装配模型产生后，可建立爆炸视图，并可将其引入到装配工程图中。同时，在装配工程图中可自动产生装配明细表，并能对轴测图进行局部挖切。,6.1.1,装配概念,一部机械产品往往由成千上万个零件组成，装配就是把加工好的零件按一定的顺序和技术连接到一起，成为一部完整的产品，并且可靠地实现产品设计的功能。,上一页,下一页,返回,2,6.1 UG NX6,装配概述,1,装配部件,装配部件是由零件和子装配构成的部件。在,UG NX6,中，允许向任何一个,Part,文件中添加部件构成装配，因此任何一个,Part,文件都可作为一个装配部件。在,UG NX6,中，零件和部件不必严格区分。需要注意的是，当存储一个装配时，各部件的实际几何数据并不是存储在装配部件文件中，而是存储在相应的部件中。,2,子装配件,子装配件是在高一级装配中被用做组件的装配，子装配件也是拥有自己的组件。子装配件是一个相对的概念。任何一个装配部件都可以在更高级装配中用做子装配，如,图,6.1-1,所示。,上一页,下一页,返回,3,6.1 UG NX6,装配概述,3,组件对象,组件对象是一个从装配部件链接到部件主模型的指针实体。一个组件对象记录的信息有：部件名称、层、颜色、线型、引用集和配对条件等。,4,组件部件,组件部件是在装配中由组件对象所指的部件文件。组件既可以是单个部件（即零件），也可以是一个子装配，组件是由装配部件引用而不是复制到装配部件中。,5,单个零件,单个零件是指在装配外存在的零件几何模型，它可以添加到一个装配中去，但它本身不能含有下级组件。,上一页,下一页,返回,4,6.1 UG NX6,装配概述,6,主模型,主模型是供,UG NX6,各模块共同引用的部件模型。同一主模型可同时被工程图、装配、加工、机构分析和有限元分析等模块引用。装配件本身也可以是一个主模型，被制图、分析等应用模块引用，主模型修改时，相关应用自动更新，如,图,6.1-2,所示。,6.1.2,装配模式,在大多,CAD/CAM,系统中，有,2,种不同的装配模式：多组件装配和虚拟装配。,上一页,下一页,返回,5,6.1 UG NX6,装配概述,（,1,）多组件装配：该装配模式是将部件的所有数据复制到装配中，装配中的部件与所引用的部件没有关联性。当部件修改时，不会反映到装配中，因此，这种装配属于非智能装配。同时，由于装配时要引用所有部件，需要用较大的内存空间，因而影响装配工作速度。,（,2,）虚拟装配：该装配模式是利用部件链接关系建立装配。该装配模式有如下优点。,由于是链接部件而不是将部件复制到装配中，因此，装配时要求内存空间较小。,装配中不需要编辑的下层部件可简化显示，提高显示速度。,当装配的部件修改时，装配自动更新。,上一页,下一页,返回,6,6.1 UG NX6,装配概述,6.1.3,装配方法,1,自顶向下装配,自顶向下装配指在装配级中创建与其他部件相关的部件模型，即在装配部件的顶部向下产生子装配和部件的装配方法。,2,自底向上装配,自底向上装配指先全部设计好装配中的部件几何模型，再组合成子装配，最后生成装配部件的装配方法。,上一页,下一页,返回,7,6.1 UG NX6,装配概述,3,混合装配,混合装配指将自顶向下装配和自底向上装配结合在一起的装配方法。例如，先创建几个主要部件模型，再将其装配在一起，然后在装配中设计其他部件，即为混合装配。在实际设计中，可根据需要在两种模式下切换。,6.1.4,装配中部件的不同状态,1,显示部件,在图形窗口显示的部件、组件和装配都称为显示部件。在,UG NX6,的主界面中，显示部件的文件名称显示在图形窗口的标题栏上。,上一页,下一页,返回,8,6.1 UG NX6,装配概述,2,工作部件,工作部件是可在其中建立和编辑几何对象的部件。工作部件的文件名称显示在窗口的标题栏上。,工作部件可以是显示部件，也可以是包含在显示部件中的任一部件。当打开一个部件文件时，它既是显示部件又是工作部件。显示部件与工作部件可以不同，在这种情况下，工作部件的颜色与其他部件有明显的区别。如,图,6.1-3,所示，工作部件的颜色比其他部件的颜色要深。,注意：如果当前的工作部件是装配件，只想保存该装配件，而不想保存该装配件中的任何组件，可以单击,【,文件,】/【,仅保存工作部件,】,选项。在大装配中使用此选项可以节省操作时间。,上一页,下一页,返回,9,6.1 UG NX6,装配概述,6.1.5,装配模块的启动,在进入,UG,任一功能模块后，单击,【,开始,】/【,装配,】,选项,启动装配模块后方可使用相关的装配功能。进入装配菜单的方法具体有两种：,（,1,）通过装配模块工具条,如,图,6.1-4,所示。,（,2,）通过选择,【,装配,】/【,组件,】,选项，在子菜单中选择装配功能。,上一页,下一页,返回,10,6.2,自底向上装配,自底向上装配的设计方法是常用的装配方法，即先设计装配中的部件，再将部件添加到装配中，由底向上逐级地进行装配。若要进行装配，单击,【,开始,】/【,装配,】,选项，然后选择,【,装配,】/【,组件,】,，弹出如,图,6.2-1,所示的“组件”子菜单。,采用自底向上装配时，指定组件在装配中的定位方式主要有两种：绝对坐标定位方法和配对定位方法。一般地说，第一个部件采用绝对坐标定位方法添加，其余的部件采用配对定位方法添加。配对定位方法的优点是：部件修改后，装配关系不会改变。,上一页,下一页,返回,11,6.2,自底向上装配,6.2.1,按绝对坐标定位方法添加组件,先新建一个装配件或打开一个存在的装配件，再按下述步骤添加存在部件到装配中。这一步就相当于手工画图时拿一张新图纸一样，很多初学者都有容易忽略这一步，在零件图中画装配图。,1,选择要进行装配的部件,单击图标 或单击,【,装配,】/【,组件,】/【,添加组件,】,选项，弹出如,图,6.2-2,所示的“部件”对话框。单击按钮 ，从其他磁盘目录中选择部件；已经打开的部件文件名会出现在“已加载的部件”列表框中，可以从列表框中直接选择。,上一页,下一页,返回,12,6.2,自底向上装配,2,指定部件的添加信息,当选择好部件，单击,【,确定,】,按钮，就会弹出如,图,6.2-3,所示的“部件”对话框，同时还会弹出“组件预览”对话框。下面分别以其他选择做介绍。,1,）放置,（,1,）绝对原点：按绝对坐标定位方法确定部件在装配中的位置。,（,2,）选择原点：可以相对于,WCS,坐标或绝对坐标定义位置。,（,3,）通过约束：按约束条件确定部件在装配中的位置。,（,4,）移动：通过鼠标移动确定部件在装配中的位置。,上一页,下一页,返回,13,6.2,自底向上装配,2,）复制,（,1,）添加后重复：可以重复添加多个该部件。,（,2,）添加后生成阵列：重复添加多个部件并可以生成阵列。,3,）引用集（,Reference Set,）,引用集是,.Prt,文件中被命名的部分数据。部件中除了实体图形外，还有基准面、基准轴和草图等，而在装配时可能只需其中的部分内容，那么，可以定义一个引用集，包含所需内容，从而能大大减少装配中的数据，同时，也提高了图形的清晰度。,（,1,）整个部件：默认引用集。,（,2,）空集：引用集中没有任何部件和基准信息。,（,3,）用户定义的所有引用集：用户可以自定义引用集中包含的部件和基准信息。,上一页,下一页,返回,14,6.2,自底向上装配,4,）层选项,（,1,）工作：将组件放置在装配件的当前工作层上。,（,2,）原先的：选择此项，仍保持组件原来的层设置。,（,3,）按指定的：添加的组件放在另行指定的层上。,按绝对坐标定位方法添加组件时，只需在“定位”下拉列表中选择,【,绝对原点,】,选项，其余选项可按默认设置。,3,确定组件在装配中的位置,确定组件在装配中的位置指定组件的添加信息后，单击,【,确定,】,按钮，弹出“装配约束”对话框，在“装配约束”对话框中就可以根据约束条件定义组件的位置。,上一页,下一页,返回,15,6.2,自底向上装配,6.2.2,按配对条件添加组件,配对条件是指一对组件的面、边缘、点等几何对象之间的配对关系，用以确定组件在装配中的相对位置。配对条件由一个或多配对约束组成。,配对约束是限制组件在装配中的自由度，有线性自由度和旋转自由度两种。定义组件间的配对约束时，在图形窗口可以看自由度符号，表示组件在装配中没有限制的自由度。如,图,6.2-4,（,a,）所示为线性自由度；如图,6.2-4,（,b,）所示为旋转自由度；对组件的最终约束结果有以下,2,种。,上一页,下一页,返回,16,6.2,自底向上装配,（,1,）完全约束：组件的全部自由度都被约束，在图形窗口中看不到约束符号。,（,2,）欠约束：组件还有自由度没有被约束，称为欠约束，在装配中允许欠约束存在。,在图,6.2-3,所示的“装配约束”对话框中，在“定义”下拉列表中单击“通过约束”选项，则组件添加到装配中后，弹出如,图,6.2-5,所示的“装配约束”对话框，在图,6.2-1,中单击子菜单,【,装配约束,】,选项或装配工具条上的图标 也会弹出此对话框。以下分别对“类型”下拉列表（如,图,6.2-6,所示）中的配对约束方法进行介绍。,上一页,下一页,返回,17,6.2,自底向上装配,1,接触对齐,选择该配对约束类型后，对应的在方位里面包含接触 和 对齐两个选项。,（,1,）接触约束：用于定位两个同类对象相一致。对于平面对象，它们共面且法线方向相反；对于圆锥面，用接触约束时，系统首先检查其角度是否相等，如果相等，则对齐其轴线；对于圆柱面，要求相配组件直径相等才能对齐轴线；对于边缘和线，接触类似于对齐，如,图,6.2-7,所示。配对的组件是指需要添加约束进行定位的组件，基础组件是指已经添加完的组件。,（,2,）对齐约束：用于定位对齐相配对象。当对齐平面时，使两个面共面且法线方向相同；当对齐圆锥、圆柱和圆环面等对称实体时，使其轴线相一致；当对齐边缘和线时，使两者共线，如,图,6.2-8,所示。,上一页,下一页,返回,18,6.2,自底向上装配,但对齐与接触不同，当对齐圆锥、圆柱和圆环面时，不要求相配对象直径相同。,2,角度约束,用于在两个对象间定义角度，确定相配组件正确的方位。角度约束可以在两个具有方向矢量的对象间产生，角度是两个方向矢量的夹角，逆时针方向为正。,角度约束有两种类型：平面角度和三维角度，平面角度约束需要一根转轴，两个对象的方向矢量与其垂直，如,图,6.2-9,所示。,3,中心约束,用于约束两个对象的中心，使其中心对齐。当选择中心约束时，中心对象菜单被激活，其选项有以下。,上一页,下一页,返回,19,6.2,自底向上装配,（,1,）,1,对,2,：将相配组件中的一个对象定位到基础组件中两个对象的中心上，当选择该项时，允许在基础组件上选择第二个对象。,（,2,）,2,对,1,：将相配组件中的两个对象定位到基础组件中一个对象上，并与其对称。当选择该选项时，允许在相配组件上选择第二个配对对象，如,图,6.2-10,所示。,（,3,）,2,对,2,：将相配组件中的两个对象定位到基础组件中两个对象成对称布置，如,图,6.2-11,所示。,4,距离约束,用于指定两个相距对象间的最小距离。距离可以是正值也可以是负值，正负号确定相配组件的哪一侧，如,图,6.2-12,所示。,上一页,下一页,返回,20,6.2,自底向上装配,5,正交,用于约束两个对象的方向矢量彼此垂直。,6,平行约束,用于约束两个对象的方向矢量彼此平行。,7,相切约束,用于定义两个对象相切。,8,胶合约束,用于定义两个对象胶合。,9,适合约束,该配对约束类型定义两个对象适合。,10,同心约束,用于定义两个对象同心。,上一页,下一页,返回,21,6.3,自顶向下装配,自顶向下装配的方法是指在上下文设计中进行装配。上下文设计是指在一个部件中定义几何对象时引用其他部件的几何对象，如在一个组件中定义孔时需引用其他组件的几何对象进行定位。当工作部件是未设计完的组件而显示部件是装配件时，上下文设计非常有用。自顶向下装配有两种方法。,1,第一种方法,（,1,）先建立装配结构，如,图,6.3-1,所示，此时没有任何对象。,（,2,）使其中一个组件成为工作部件。,（,3,）在该组件中建立几何对象。,（,4,）依次使其余组件成为工作部件并建立几何对象，注意可以引用显示部件中的几何对象。,上一页,下一页,返回,22,6.3,自顶向下装配,例如，要完成只包含两个简单部件的装配设计，具体步骤如下。,1,）新建组件,（,1,）建立一个新装配件，如,assembly1.prt,，并单击,【,开始,】/【,建模,】,选项。,（,2,）单击图标 单击,【,装配,】/【,组件,】/【,新建组件,】,选项，弹出“新组件文件”对话框。,（,3,）在“文件”文本框中输入文件名，如,plate.prt,。,（,4,）弹出如,图,6.3-2,所示“新建组件”对话框。其中,【,删除原对象,】,按钮是采用第二种方法建立新组件时才可选的，如果选择此项，图形被加到组件中，则装配件中的原来数据将被删除。,上一页,下一页,返回,23,6.3,自顶向下装配,（,5,）单击,【,确定,】,按钮，新建组件被装到装配件中。,（,6,）用同样的方法新建名为,pin.prt,的新组件。,2,）在组件中创建几何模型,（,1,）选择装配导航器图标 ，检查装配关系，如,图,6.3-3,所示。,（,2,）在装配导航器中选择,plate,，单击鼠标右键，在快捷菜单中单击,【,使成为工作部件,】,选项，使,plate,成为工作部件。也可以通过双击,plate,，使它成为工作部件。,（,3,）创建如,图,6.3-,所示的模型。,注意：第一个孔是将曲线,1,利用拉伸方式创建，其余三个孔是将第一个孔利用阵列方式创建而成的。,上一页,下一页,返回,24,6.3,自顶向下装配,（,4,）在“装配导航器”中选择,pin,，单击鼠标右键，在快捷菜单中单击,【,使成为工作部件,】,选项，使,pin,成为工作部件。也可以通过双击,pin,，使它成为工作部件。,（,5,）创建如,图,6.3-5,所示,pin,模型。,（,6,）双击,assembly1.prt,，使装配件成为工作部件。,（,7,）单击图标 或单击,【,装配,】/【,组件,】/【,装配约束,】,选项，给组件,plate,和,pin,建立配对约束。此时，组件,plate,为基础组件，组件,pin,为相配组件。,（,8,）单击图标或单击,【,装配,】/【,组件,】/【,创建阵列,】,选项，弹出“创建阵列组件”对话框，选择“阵列定义”为从实体特征，则基于基础组件,plate,的引用特征对模板组件,pin,进行阵列，用组件阵列的方法增加组件,pin,在装配件中的个数，如图,6.3-5,所示。,上一页,下一页,返回,25,6.3,自顶向下装配,（,9,）双击,plate,，将组件,plate,变成工作部件，并将组件阵列孔改为,3,3=9,。,（,10,）使装配件,assembly1.prt,成为工作部件，将会发现组件,pin,数变成了,9,个了。,注意：本例中的组件,pin,，可以采用建立关联几何对象方法，抽取组件如图,6.3-4,所示,late,中的曲线,1,，然后用拉伸的方法建立，这样可保持两个组件的尺寸关联性。后面将会讲到，读者不妨自己先试试。,上一页,下一页,返回,26,6.3,自顶向下装配,2,第二种方法,（,1,）在装配操作中建立几何对象，如,图,6.3-6,所示。,（,2,）建立新组件，并把图形加到新组件中。,在装配的上下文设计中，当工作部件是装配中的一个组件而显示部件是装配件时，定义工作部件中的几何对象可以引用显示部件中的几何对象，即引用装配件中其他组件的几何对象。建立和编辑的几何对象发生在工作部件中，但是显示部件中的几何对象是可以选择的。,上一页,下一页,返回,27,6.3,自顶向下装配,注意：组件中的几何对象只是被装配体引用而不是复制，修改组件的几何模型后，装配件会自动改变，这就是主模型概念。,当用“点”的子功能进行定位或者用,【,信息,】/【,对象,】,以及,【,分析,】/【,距离,】,等查询信息时，这很有用。例如当使用对角点定义长方体时引用其他对象的中点，就不需要计算边长了，如,图,6.3-7,所示。,注意：此例中长方体的尺寸和位置与引用点之间不具有关联性。,第二种方法的具体步骤如下。,上一页,下一页,返回,28,6.3,自顶向下装配,（,1,）打开一个含几何模型的装配件或首先在装配件中建立几何模型。,（,2,）单击图标 或单击,【,装配,】/【,组件,】/【,新建组件,】,选项。,（,3,）弹出“类选择器”对话框，选择需要添加的几何模型，单击,【,确定,】,按钮。,（,4,）在“新组件”对话框中输入新组件名字和路径。,（,5,）在弹出的“创建新组件”对话框中，选择,【,删除原对象,】,选项，几何模型添加到组件后删除装配件中几何模型。,（,6,）单击,【,确定,】,按钮，新建组件就被装到装配件中了，并且添加了几何模型。,（,7,）重复上述方法，直至完成自顶向下装配设计为止。,（,8,）选择“装配导航器”按钮 ，检查装配关系。,29,6.4,复合装配方法,6.4.1,编辑装配结构,组件添加到装配件以后，可对其进行删除、抑制、阵列、替换和重新定位等操作。删除组件是把组件从装配件中删除，但不会删除相关组件；抑制组件与移去组件不同，组件的数据仍然在装配件中，只是暂时断开指针，不可对抑制组件执行一些相关装配的操作，可以用解除抑制命令来解除抑制。,上一页,下一页,返回,30,6.4,复合装配方法,6.4.2,组件阵列,在装配中组件阵列是一种对应配对条件快速生成多个组件的方法。单击图标 或单击,【,组件,】/【,创建阵列组件,】,选项，弹出“创建阵列组件”对话框，如,图,6.4-1,所示。从对话框中可以看出组件阵列有从实例特征阵列、线形阵列和环形阵列,3,种方法。分别介绍如下。,1,基于特征的阵列集,基于特征阵列集的组件根据模板组件的配对约束生成各组件的配对约束。因此要实现基于特征的阵列必须满足以下两个条件。,上一页,下一页,返回,31,6.4,复合装配方法,（,1,）模板组件必须具有配对约束。,（,2,）基础组件上与模板组件配对特征必须有按阵列方法产生的特征阵列集。,基于特征的阵列集组件阵列是关联的，如果放置阵列的基础组件发生变化，则配对到其上的组件也会改变。例如在基础组件上增加、删除特征个数或者改变位置，则阵列组件的个数或位置也会随着发生改变。,2,线形阵列,线形阵列包括一维和二维阵列，二维阵列也称为矩形阵列。在图,6.4-1,所示对话框选择线形，则系统弹出如,图,6.4-2,所示的对话框，对话框上部用来确定线形阵列,X,、,Y,的方向，下部用来确定线形阵列的参数，下面分别对各项进行介绍。,上一页,下一页,返回,32,6.4,复合装配方法,（,1,）面的法向：根据所选表面的法线方向确定阵列的,X,、,Y,方向。,（,2,）基准平面法向：根据所选基准平面的法线方向确定阵列的,X,、,Y,方向。,（,3,）边缘：根据所选择实体的边缘确定阵列的,X,、,Y,方向。,（,4,）基准轴：根据所选基准轴确定阵列的,X,、,Y,方向。,（,5,）总的数量,-XC,：指定组件阵列在,X,方向的阵列数目。,（,6,）偏置,-XC,：指定组件阵列在,X,方向的阵列距离。,（,7,）总的数量,-YC,：指定组件阵列在,Y,方向的阵列数目。,（,8,）偏置,-YC,：指定组件阵列在,Y,方向的阵列距离。,上一页,下一页,返回,33,6.4,复合装配方法,3,环形阵列,环形阵列的定义方法与线形阵列基本相同，在图,6.4-1,中选择圆的（,Circular,），弹出如,图,6.4-3,所示的对话框，在对话框上部用来确定环形阵列的中心轴，下部用来确定环形阵列的参数，下面分别对各项进行介绍。,（,1,）圆柱面：指定所选圆柱的轴线为环形阵列的中心轴。,（,2,）边缘：选择实体的边缘为环形阵列的中心轴。,（,3,）基准轴：选择基准轴为环形阵列的中心轴。,（,4,）总数：指定环形阵列的组件数目。,（,5,）角度：指定环形阵列组件的夹角。,上一页,下一页,返回,34,6.5,装配爆炸图,6.5.1,概述,爆炸视图是指从装配模型中拆分指定组件的图形。一旦已经建立了装配图，便可以为其中的组件定义爆炸图。爆炸图像其他的用户定义视图一样，可以被加到任意需要的视图布置中。在该视图中，各个组件或子装配从它们的装配位置移开，能清楚地表示整个装配的组成状况，如,图,6.5-1,所示。爆炸图与显示部件相关联，并且可以和显示部件一起保存。,爆炸图是一个已经命名的视图，一个模型中可以有多个爆炸图。默认状态下，,UG NX6,使用的爆炸图名为,Explosion,，后面加数字后缀。用户也可以根据需要指定自己的爆炸图名称。选择,【,装配,】/【,爆炸图,】,选项，弹出如,图,6.5-2,所示的子菜单。单击,【,信息,】/【,装配,】/【,爆炸,】,选项，可以查询爆炸信息。,图,6.5-3,为与爆炸图相对应的工具条。,上一页,下一页,返回,35,6.5,装配爆炸图,1,爆炸视图的特点,（,1,）可对爆炸视图中的组件进行所有的,UG,操作，如编辑特征参考。,（,2,）任何对爆炸视图中组件的操作均会影响到非爆炸视图中的组件。,（,3,）爆炸视图可随时在任意视图中显示或不显示。,2,爆炸视图的限制,（,1,）不能爆炸装配部件中的实体，只能爆炸装配部件中的组件。,（,2,）爆炸视图不能从当前模型中输入或输出。,上一页,下一页,返回,36,6.5,装配爆炸图,6.5.2,爆炸视图的建立和编辑,1,建立爆炸视图,单击图标 或单击,【,装配,】/【,爆炸图,】/【,新建爆炸,】,选项，弹出如,图,6.5-4,所示的“创建爆炸图”对话框，在对话框中输入爆炸图名称，此时，图,6.5-4,的当前工作视图名是显示此爆炸图名。爆炸图与非爆炸图之间的切换方法如下。,（,1,）单击,【,装配,】/【,爆炸视图,】/【,隐藏爆炸视图,】,选项，隐藏爆炸视图，显示非爆炸视图。如果选择,【,显示爆炸图,】,选项，则返回爆炸视图。,上一页,下一页,返回,37,6.5,装配爆炸图,（,2,）在图,6.5-3,所示工具条的“工作视图爆炸”下拉列表中选择,【,无爆炸,】,，则显示非爆炸视图：选择爆炸视图名，则显示相应的爆炸图。,建立爆炸视图后，各个组件并没有从它们的装配位置移走，将组件从它们的装配位置移走的方法有编辑爆炸视图和自动爆炸视图两种方法。,2,编辑爆炸视图,单击图标 或单击,【,装配,】/【,爆炸图,】/【,编辑爆炸图,】,选项，弹出如,图,6.5-5,所示的“编辑爆炸图”对话框。,上一页,下一页,返回,38,6.5,装配爆炸图,1,）选择对象,从装配导航器（,ANT,）或图形区域选择要爆炸的组件。,（,1,）用鼠标左键（,MB1,）选择一个组件进行爆炸。,（,2,）用,Shift+MB1,选择多个连续组件进行爆炸。,（,3,）用,Ctrl+MB1,选择多个不连续组件进行爆炸。,2,）移动对象,弹出如图,6.5-5,所示的“编辑爆炸图”对话框，用动态手柄直接拖动组件到合适的位置。,完成编辑爆炸参数设置后，单击,【,应用,】,或,【,确定,】,按钮。如果对产生的爆炸效果不满意，可以点击,【,取消爆炸,】,按钮使组件复位。,上一页,下一页,返回,39,6.5,装配爆炸图,3,自动爆炸组件,自动爆炸组件就是按组件的配对约束输入偏置距离来建立爆炸图。单击图标 或单击,【,装配,】/【,爆炸图,】/【,自动爆炸组件,】,选项，系统显示“类选择”对话框，可以从装配导航器或图形区域选择要爆炸的组件。选择爆炸组件后，单击,【,确定,】,按钮，弹出如,图,6.5-6,所示的“爆炸距离”对话框。,（,1,）距离：指定自动爆炸的距离值。,（,2,）添加间隙：如果关闭此项，则指定的距离为绝对距离，即组件从当前位置移到指定的距离；如果打开此项，指定的距离为组件相对于配对组件移动的相对距离。,注意：可以选择具有配对关系的多个组件一起进行自动爆炸；自动爆炸只能爆炸具有配对条件的组件，组件的配对条件决定了自动爆炸的结果，因此，在爆炸之前建议采用,【,信息,】/【,装配,】/【,爆炸,】,查询配对信息。,上一页,下一页,返回,40,6.5,装配爆炸图,6.5.3,爆炸图与装配图纸,爆炸图的用途之一是将其引入到装配图纸中，使装配图结构更清晰，方便装配图纸的阅读。,1,引入爆炸视图,（,1,）建立爆炸视图，并注意爆炸视图是在轴测图还是在等轴测上建立的。,（,2,）单击,【,开始,】/【,制图,】,选项，进入“制图”模块。,（,3,）单击,【,首选项,】/【,视图,】,选项，将隐藏线型设为不可见，这样引入的爆炸图会自动消除隐藏线。,（,4,）单击,【,插入,】/【,视图,】,选项,弹出“添加视图”对话框。,（,5,）在对话框中选择爆炸视图的名称，将鼠标移到图形窗口，选择一点，单击鼠标左键，则爆炸图以该点为参考点引入到工程图中。,上一页,下一页,返回,41,6.5,装配爆炸图,2,引入用户自定义的爆炸图,由于轴测图或等轴测视图观察模型的方向是固定的，因此插入到工程图中的爆炸图方向也是固定的。如果要改变视角观察爆炸图，需要用户自定义爆炸图。自定义爆炸图的方法如下：,（,1,）建立爆炸图，旋转到满意的方位，以获得合适的观察角度。,（,2,）单击,【,视图,】/【,操作,】/【,另存为,】,选项，系统弹出,【,保存工作视图,】,对话框。在对话框中输入自定义的爆炸图的名字，单击,【,确定,】,按钮。,（,3,）回到制图中，单击,【,插入,】/【,视图,】,选项，在弹出的列表中选择自定义爆炸图的名字，这样自定义爆炸图就被引入到工程图中。,上一页,下一页,返回,42,6.6,装配综合实例（减速器装配）,1,设计结果,完成减速器各零部件装配，效果如,图,6.6-1,所示。,2,设计思路,（,1,）创建装配文件；,（,2,）创建组件装配；,（,3,）运用引用集；,（,4,）创建圆形阵列；,（,5,）创建线性阵列；,（,6,）运用布尔运算创建相配合面。,上一页,下一页,返回,43,6.6,装配综合实例（减速器装配）,3,操作步骤,1,）高速轴装配,高速轴组件包括三个零件，齿轮轴为基础零件，两个完全相同的轴承为相配合零件。在装配过程中，首先在空的装配体中导入齿轮轴作为基础零件，然后在齿轮轴上按配对条件安装两个完全相同的轴承。完成后的效果如,图,6.6-2,所示。操作步骤如下。,（,1,）导入基础零件,齿轮轴,新建一个名为“,0-10”,的空的装配部件，然后将基础零件（齿轮轴）导入到装配件中。,进入,UG NX6.0,软件，单击图标 或单击,【,文件,】/【,新建,】,选项，打开“新建”对话框，在“模板”选项组中，选择,【,装配,】,，确定存盘位置，输入文件名“,0-10”,，单位选择“毫米”。完成后单击,【,确定,】,按钮，如,图,6.6-3,所示。,上一页,下一页,返回,44,6.6,装配综合实例（减速器装配）,单击图标 ，在如,图,6.6-4,所示的“添加组件”对话框中单击图标 ，弹出“部件名”对话框，在本地磁盘目录中选择文件“,6”,的齿轮轴零件，并在对话框右侧生成零件预览，如,图,6.6-5,所示。,单击,【OK】,按钮，系统弹出“添加组件”对话框，保持默认的组件名“,6”,不变。在“定位”下拉列表中选择,【,绝对原点,】,选项，系统将按绝对定位方式确定部件在装配中的位置，如,图,6.6-6,（,a,）所示。系统同时按照对话框中的设置在“组件预览”区中生成部件的预览，效果如图,6.6-6,（,b,）所示。,单击,【,确定,】,按钮，齿轮轴零件被导入到装配体中，效果如,图,6.6-7,所示。,上一页,下一页,返回,45,6.6,装配综合实例（减速器装配）,（,2,）安装轴承,在齿轮轴上的两端直径为,40,的圆柱上分别安装两个完全相同的轴承，在装配过程中，选择“接触”类型对轴向自由度进行约束，选择“中心对齐”配对类型对径向自由度进行约束。,单击“添加组件”图标 ，系统弹出“添加组件”对话框，单击 按钮，弹出“部件名”对话框，在本地磁盘目录中选择文件“,24”,的齿轮轴零件，并在对话框右侧生成零件预览。,单击,【OK】,按钮，在“添加组件”对话框中，保持默认的组件名“,24”,不变。在“定位”下拉列表中选择“通过约束”选项，如,图,6.6-8,所示。部件的预览效果如,图,6.6-9,所示。,上一页,下一页,返回,46,6.6,装配综合实例（减速器装配）,单击,【,确定,】,按钮，系统弹出“装配约束”对话框，如,图,6.6-10,所示。,在“装配约束”对话框中的“类型”下拉列表中，单击,【,接触对齐,】,选项，并在“方位”下拉列表中单击,【,自动判断中心,/,轴,】,选项。然后在“组件预览”区中单击轴承的内孔面作为相配部件的配合对象，如,图,6.6-11,所示。然后，在绘图区中单击齿轮轴的圆柱面作为基础部件的配合对象，如,图,6.6-12,所示。如果在“装配约束”对话框中勾选“在主窗口是预览组件”选项，绘图区显示所选的两个对象中心对齐。,上一页,下一页,返回,47,6.6,装配综合实例（减速器装配）,同样，在“装配约束”对话框中的“类型”下拉列表中，单击“接触对齐”选项，并在“方位”下拉列表中单击“接触”选项。然后，在“组件预览”区中单击轴承的端面作为相配部件的配合对象，如,图,6.6-13,所示。然后，在绘图区中单击齿轮轴的阶梯端面作为基础部件的配合对象，如,图,6.6-14,所示。如果在“装配约束”对话框中勾选“在主窗口是预览组件”选项，绘图区就可以发现两个对象共面且法线方向相反。,单击,【,确定,】,按钮，系统按照配对条件将一个轴承安装在齿轮轴上，效果,图,6.6-15,所示。此时，装配导航器如,图,6.6-16,所示。,上一页,下一页,返回,48,6.6,装配综合实例（减速器装配）,单击添加组件按钮 ，在如,图,6.6-17,所示“添加组件”对话框“已加载的部件”列表框中再次选择名为“,24”,的轴承件，在“定位”下拉列表中选择,【,通过约束,】,选项，系统将按配对条件确定部件在装配中的位置。单击,【,确定,】,按钮，系统弹出“装配约束”对话框。,在“装配约束”对话框中的“类型”下拉列表中，单击,【,接触对齐,】,选项，并在“方位”下拉列表中选择,【,自动判断中心,/,轴,】,选项，如,图,6.6-18,所示。在“组件预览”区中单击轴承的内孔面作为相配部件的配合对象，如,图,6.6-19,所示。然后在绘图区中单击齿轮轴的圆柱面作为基础部件的配合对象，如,图,6.6-20,所示。如果在“装配约束”对话框中勾选“在主窗口是预览组件”选项，绘图区就可以发现两个对象中心对齐。,上一页,下一页,返回,49,6.6,装配综合实例（减速器装配）,同样，在“装配约束”对话框中的“类型”下拉列表中，单击,【,接触对齐,】,选项，并在“方位”选项中选择,【,接触,】,选项。在“组件预览”区中单击轴承的端面作为相配部件的配合对象，如,图,6.6-21,所示。然后在绘图区中单击齿轮轴的阶梯端面作为基础部件的配合对象，如,图,6.6-22,所示。如果在“装配约束”对话框中勾选“在主窗口是预览组件”选项，绘图区就可以发现两个对象共面且法线方向相反。,单击,【,确定,】,按钮，系统按照配对条件将第二个轴承安装在齿轮轴上，效果如,图,6.6-23,所示。,上一页,下一页,返回,50,6.6,装配综合实例（减速器装配）,单击图标 或单击,【,文件,】/【,保存,】,，保存这个组件。,2,）低速轴装配,低速轴包含,6,个零件，其中轴为基础零件，键、齿轮、定距环和两个轴承为配合零件，各零件相互间的位置如,图,6.6-24,所示。在装配过程中，首先在空的装配体中导入轴作为基础零件，然后在轴上按配对条件依序安装轴承、键、齿轮和定距环，其中，轴承要在不同部位各安装一个。完成后最终的效果如,图,6.6-25,所示。,（,1,）导入基础零件,轴,新建一个名为“,0-20”,的空的装配部件，然后将基础零件（轴）导入到装配件中。,上一页,下一页,返回,51,6.6,装配综合实例（减速器装配）,进入,UG NX6,软件，单击图标 或单击,【,文件,】/【,新建,】,选项，打开“新建”对话框，在“模板”选项组中，选择,【,装配,】,，确定存盘位置，输入文件名“,0-20”,，单位选择“毫米”，完成后单击,【,确定,】,按钮。,在如,图,6.6-26,所示的“添加组件”对话框中单击 按钮，弹出“部件名”对话框，在本地磁盘目录中选择文件“,11”,的齿轮轴零件，并在对话框右侧生成零件预览，如,图,6.6-27,所示。单击,【OK】,按钮。,在“添加组件”对话框中，保持默认的组件名“,11”,不变。在“定位”下拉列表中选择,【,绝对原点,】,选项，系统将按绝对定位方式确定部件在装配中的位置，如,图,6.6-28,所示。系统同时按照对话框中的设置在“组件预览”区中生成部件的预览，效果如,图,6.6-29,所示。,上一页,下一页,返回,52,6.6,装配综合实例（减速器装配）,单击,【,确定,】,按钮，轴零件被导入到装配体中，效果如,图,6.6-30,所示。,（,2,）安装轴承,在轴承的端部直径为“,55”,的圆柱上安装轴承。,单击“添加组件”图标 ，系统弹出“添加组件”对话框，单击 按钮，弹出“部件名”对话框，在本地磁盘目录中选择文件“,10”,的齿轮轴零件，并在对话框右侧生成零件预览。单击,【OK】,按钮。,在“添加组件”对话框中，保持默认的组件名“,10”,不变。在“定位”下拉列表中选择,【,通过约束,】,选项，系统将按配对条件确定部件在装配中的位置。完成设置后的对话框如,图,6.6-31,所示。系统同时按照对话框中的设置在“组件预览”区中生成部件的预览，效果如,图,6.6-32,所示。,上一页,下一页,返回,53,6.6,装配综合实例（减速器装配）,单击,【,确定,】,按钮，系统弹出“装配约束”对话框，如,图,6.6-33,所示。,在“类型”下拉列表中，单击,【,接触对齐,】,选项，并在“方位”下拉列表中单击,【,自动判断中心,/,轴,】,选项。然后在“组件预览”区中单击轴承的内孔面作为相配部件的配合对象，如,图,6.6-34,所示。然后在绘图区中单击轴的圆柱面作为基础部件的配合对象，如,图,6.6-35,所示。如果在“装配约束”对话框中勾选“在主窗口是预览组件”选项，绘图区就可以发现两个对象中心对齐。,同样，在“类型”下拉列表中，单击,【,接触对齐,】,选项，并在“方位”下拉列表中单击,【,接触,】,选项。然后在“组件预览”区中单击轴承的端面作为相配部件的配合对象，如,图,6.6-36,所示。然后在绘图区中单击轴的阶梯端面作为基础部件的配合对象，如,图,6.6-37,所示。系统将使所选的两个对象共面且法线方向相反。,上一页,下一页,返回,54,6.6,装配综合实例（减速器装配）,单击对话框中的,【,确定,】,按钮，系统按照配对条件将一个轴承安装在轴上，效果如,图,6.6-38,所示。,（,3,）安装键,系统在轴中部键槽内安装键。在装配过程中，选择“中心对齐”配对类型对纵向自由度进行约束，选择“接触”类型对横向和垂直自由度进行约束。,继续前面的操作，单击“添加组件”图标 ，弹出“添加组
