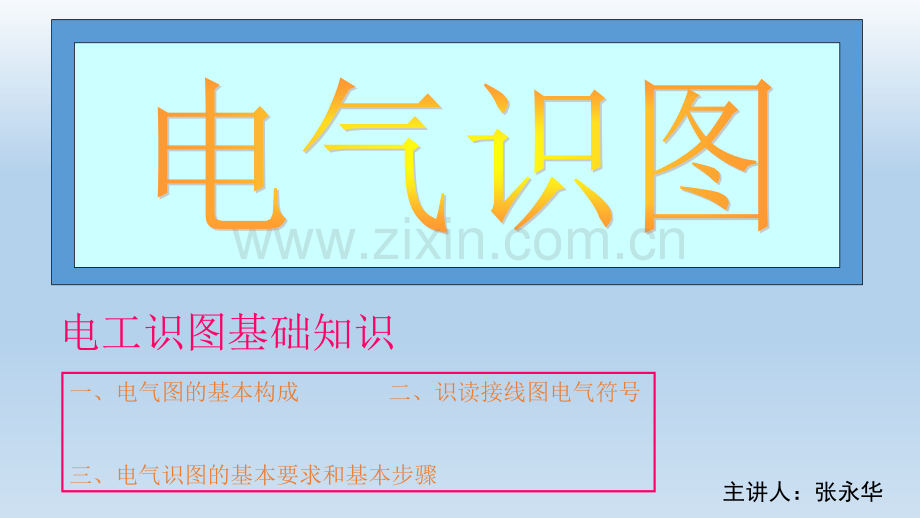

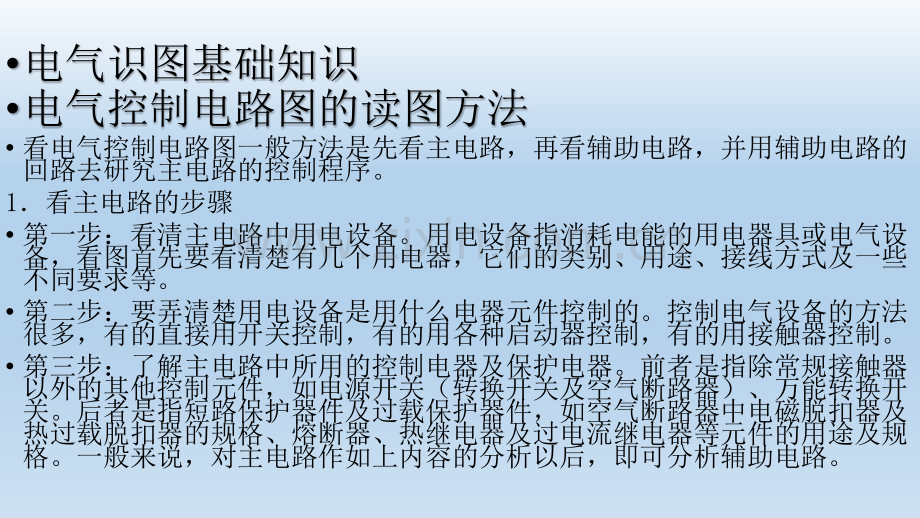

1、 主讲人:张永华电工识图基础知识一、电气图的基本构成 二、识读接线图电气符号三、电气识图的基本要求和基本步骤电气识图基础知识电气控制电路图的读图方法看电气控制电路图一般方法是先看主电路,再看辅助电路,并用辅助电路的回路去研究主电路的控制程序。1看主电路的步骤第一步:看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备,看图首先要看清楚有几个用电器,它们的类别、用途、接线方式及一些不同要求等。第二步:要弄清楚用电设备是用什么电器元件控制的。控制电气设备的方法很多,有的直接用开关控制,有的用各种启动器控制,有的用接触器控制。第三步:了解主电路中所用的控制电器及保护电器。前者是指除常规接触器

2、以外的其他控制元件,如电源开关(转换开关及空气断路器)、万能转换开关。后者是指短路保护器件及过载保护器件,如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。一般来说,对主电路作如上内容的分析以后,即可分析辅助电路。第四步:看电源。要了解电源电压等级,是380V还是220V,是从母线汇流排供电还是配电屏供电,还是从发电机组接出来的2看辅助电路的步骤辅助电路包含控制电路、信号电路和照明电路。分析控制电路。根据主电路中各电动机和执行电器的控制要求,逐一找出控制电路中的其他控制环节,将控制线路“化整为零”,按功能不同划分成若干个局部控制线路来进行分析。如果

3、控制线路较复杂,则可先排除照明、显示等与控制关系不密切的电路,以便集中精力进行分析。第一步:看电源。首先看清电源的种类是交流还是直流。其次要看清辅助电路的电源是从什么地方接来的,及其电压等级。电源一般是从主电路的两条相线上接来,其电压为380V。我们现在一般用220V控制也有从主电路的一条相线和一零线上接来,电压为单相220V;此外,也可以从专用隔离电源变压器接来,电压有140、127、36、6.3V等。辅助电路为直流时,直流电源可从整流器、发电机组或放大器上接来,其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则,电压低时电路元

4、件不动作;电压高时,则会把电器元件线圈烧坏。第二步:根据辅助电路来研究主电路的动作情况。分析了上面这些内容再结合主电路中的要求,就可以分析辅助电路的动作过程。控制电路总是按动作顺序画在两条水平电源线或两条垂直电源线之间的。因此,也就可从左到右或从上到下来进行分析。对复杂的辅助电路,在电路中整个辅助电路构成一条大回路,在这条大回路中又分成几条独立的小回路,每条小回路控制一个用电器或一个动作。当某条小回路形成闭合回路有电流流过时,在回路中的电器元件(接触器或继电器)则动作,把用电设备接人或切除电源。微信号技成培训值得你关注。在辅助电路中一般是靠按钮或转换开关把电路接通的。对于控制电路的分析必须随时

5、结合主电路的动作要求来进行,只有全面了解主电路对控制电路的要求以后,才能真正掌握控制电路的动作原理,不可孤立地看待各部分的动作原理,而应注意各个动作之间是否有互相制约的关系,如电动机正、反转之间应设有联锁等。第三步:研究电器元件之间的相互关系。电路中的一切电器元件都不是孤立存在的而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中,有时表现在几条回路中。第四步:研究其他电气设备和电器元件。如整流设备、照明灯等。1)主电路标号由文字符号和数字组成,其中的文字符号标明主电路中的电气元件或线段的主要特征,数字区别电路的不同线段,如图中的UVW、2)控制电路采用阿拉伯数字编号,由三位或三位

6、以下的数字组成。在垂直绘制的电路中,标号顺序由上而下、从左到右编号,凡是被线圈、绕组、触头或电阻、电容等元件所间隔的线段,都应标以不同的电路标号。3)无论是主电路还是辅助电路,各电气元件按动作顺序从上到下、从左到右依次排列,可垂直布置或水平布置。4)继电器、接触器的触头按吸引线圈未通电状态画,按钮、行程开关的触点按不受外力作用时的状态画。5)有直接电联系的十字交叉导线连接点必须用黑圆点表示,否则不画黑圆点。L1L2L3FU1KM1KM2FRSB2SB3SB1KM1KM2KM1KM2FRUVWQSKM2KM1KM1U-L1V-L2W-L3KM2U-L3V-L2W-L1M电动机正反转原理图第二章

7、识读图接线图安装接线图是以电路原理为依据绘制而成,是现场维修中不可缺少的重要资料。安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。图中连接关系采用相对标号法来表示。了解电气符号在读图中必要的环节。下面来了解他的意义。一、电气图中的各种标号类别名称符号A电桥晶体管放大器集成电路放大器磁放大器电子管放大器印制电路板ABADAJAMAVAPB压力变换器位置变换器旋转变换器(测速发电机)温度变换器速度变换器BPBQBRBTBVE发热器件照明灯空气调节器EHELEVF具有瞬时动作的限流保护器件具有延时动作的限流保护器件具有瞬时和延时动作的限流保护器件熔断器限压

8、保护器件FAFRFSFUFVG同步发电机、发生器异步发电机蓄电池变频机GSGAGBGFH声响指示器光指示器指示灯HAHLHLK瞬时接触继电器交流继电器闭锁接触继电器双稳态继电器接触器极化继电器延时继电器热继电器KAKAKLKLKMKPKTKRL限流电抗器起动电抗器滤波电抗器LCLSLFM同步电动机调速电动机笼型电动机MSMAMCP电流表(脉冲)计数器电能表记录仪器电压表时钟、操作时间表PAPCPJPSPVPTQ断路器电动机保护开关隔离开关QFQMQSR电位器测量分路表热敏电阻器压敏电阻器RPRSRTRVS控制开关选择开关按钮开关压力传感器位置传感器转数传感器温度传感器SASASBSPSQSRS

9、TT电流互感器电力变压器磁稳压器电压互感器TATMTSTVV电子管控制电路用电源的整流器VEVCX连接片测试插孔插头插座端子板XBXJXPXSXTY电磁铁电磁制动器电磁离合器电磁吸盘电动阀电磁阀YAYBYCYHYMYV101刮板机#1主电机合闸电气图简单常用的电气元件及符号简单常用的电气元件及符号 一次系统元件:电流互感器电气符号功能:把数值较大的一次电流通过一定的变比转换为数值较小的二次电流(5A、1A),用来进行保护、测量、计量等用途。测量绕组计量绕组保护绕组 真空断路器图片电气符号一次系统元件:电压互感器图片电气符号功能:把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。隔离开关图片电气符号功能:用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。
