燃气热水器烟道系统施工方案
一、工程概况
本方案适用于家用燃气热水器烟道系统的安装施工，旨在规范施工流程、确保系统安全运行。方案涵盖安装位置选择、材料技术参数、施工工艺、安全防护、验收标准及维护规程等内容，严格遵循现行燃气安全管理规范，针对强排式、平衡式等不同类型热水器的烟道特性制定差异化技术要求，保障烟气排放通畅、无泄漏风险。
二、安装位置设计规范
（一）室内机安装区域要求
1. 空间环境
热水器应安装在通风良好的非居住空间，严禁设置于卧室、客厅、卫生间等密闭区域。安装位置距离燃气表水平间距不小于30cm，与电源插座保持50cm以上安全距离，避免与其他电器设备形成干扰。
2. 橱柜安装限制
禁止将热水器嵌入密闭橱柜，若需集成安装，橱柜门必须采用百叶窗式通风结构，通风面积不小于0.02㎡，且柜体侧面需开设直径≥10cm的通风孔，确保空气流通量满足燃烧需求。
（二）烟道走向规划
1. 路径选择原则
烟道应优先选择直线短路径设计，水平段长度控制在3m以内，累计弯头数量不超过2个（90°弯头等效长度1m，45°弯头等效长度0.5m）。当必须穿越吊顶时，吊顶材料需采用A级防火石膏板，且在烟道周围30cm范围内严禁敷设可燃管线。

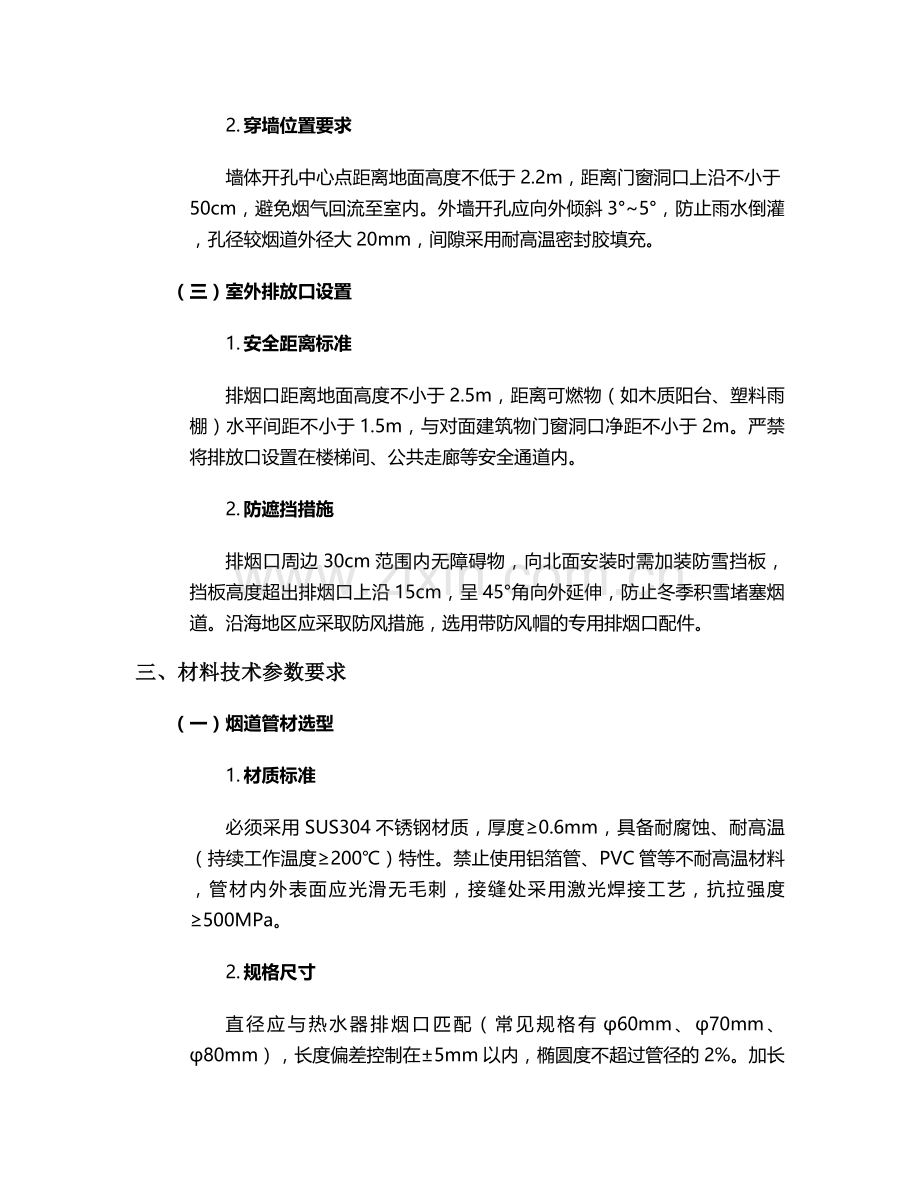

2. 穿墙位置要求
墙体开孔中心点距离地面高度不低于2.2m，距离门窗洞口上沿不小于50cm，避免烟气回流至室内。外墙开孔应向外倾斜3°~5°，防止雨水倒灌，孔径较烟道外径大20mm，间隙采用耐高温密封胶填充。
（三）室外排放口设置
1. 安全距离标准
排烟口距离地面高度不小于2.5m，距离可燃物（如木质阳台、塑料雨棚）水平间距不小于1.5m，与对面建筑物门窗洞口净距不小于2m。严禁将排放口设置在楼梯间、公共走廊等安全通道内。
2. 防遮挡措施
排烟口周边30cm范围内无障碍物，向北面安装时需加装防雪挡板，挡板高度超出排烟口上沿15cm，呈45°角向外延伸，防止冬季积雪堵塞烟道。沿海地区应采取防风措施，选用带防风帽的专用排烟口配件。
三、材料技术参数要求
（一）烟道管材选型
1. 材质标准
必须采用SUS304不锈钢材质，厚度≥0.6mm，具备耐腐蚀、耐高温（持续工作温度≥200℃）特性。禁止使用铝箔管、PVC管等不耐高温材料，管材内外表面应光滑无毛刺，接缝处采用激光焊接工艺，抗拉强度≥500MPa。
2. 规格尺寸
直径应与热水器排烟口匹配（常见规格有φ60mm、φ70mm、φ80mm），长度偏差控制在±5mm以内，椭圆度不超过管径的2%。加长烟道需采用承插式连接，插接深度不小于管径的1.5倍，且有防脱落卡扣设计。
（二）辅助材料要求
1. 密封材料
选用耐高温硅酮密封胶（耐温≥300℃），邵氏硬度≥45A，固化后无刺激性气味。禁止使用沥青基密封材料，密封胶施工厚度应均匀，宽度不小于10mm，确保接口处形成连续密封环。
2. 固定件标准
采用镀锌钢板冲压成型的管卡，表面锌层厚度≥80μm，膨胀螺栓采用M8×60mm不锈钢材质，固定间距：水平段1.2m/个，垂直段1.5m/个，弯头两端30cm内必须设置固定支撑。
（三）专用配件参数
1. 防倒风装置
排烟口末端应安装弹簧式止回阀，开启压力≤5Pa，关闭密封性≤10Pa·m³/h，在风速15m/s条件下仍能保持正常开启状态。
2. 冷凝水收集器
当烟道水平段长度超过2m时，应在低位安装冷凝水收集盒，容积不小于100ml，排水软管采用耐高温硅胶管，引至下水管道或室外，禁止直接滴落在保温层或装饰材料上。
四、施工工艺标准
（一）前期准备工作
1. 现场勘测
使用红外测距仪精确测量烟道路径各段长度，用水平仪校准安装基准线，在墙面标记开孔位置及管卡固定点。对燃气管道进行气密性检测，压力测试值为2kPa，保压30分钟压降不超过50Pa。
2. 工具校验
角磨机需配备砂轮切割片（直径125mm，粒度46目），开孔器选用硬质合金材质，电钻扭矩调至35N·m档位。所有测量工具（水平仪、卷尺）需在计量检定有效期内，误差控制在±1mm/m范围内。
（二）安装施工流程
1. 墙体开孔作业
采用水钻湿式开孔工艺，开孔时需用防水布覆盖地面及周边设施。开孔完成后清除孔内碎屑，用砂纸打磨孔口毛刺，在孔壁涂刷防火涂料（干膜厚度≥0.5mm），待完全干燥后进行烟道安装。
2. 烟道组装工艺
o 直管连接：采用承插式对接，内管外壁均匀涂抹密封胶（宽度15mm），插入深度70mm，旋转90°确保密封胶均匀分布，外部用不锈钢喉箍紧固（扭矩8~10N·m）。
o 弯头安装：弯头与直管连接前，需在接口处加装耐热橡胶密封圈（硬度60 Shore A），采用双喉箍固定方式，喉箍间距15mm，确保弯曲部位无应力集中。
3. 固定支架安装
管卡与墙面之间应加装5mm厚绝缘垫片，避免冷桥结露。水平烟道安装坡度为2°（每米下降3.5cm），确保冷凝水自然流向收集器。穿越吊顶部分需设置可调节吊架，吊架丝杆采用M10全螺纹螺杆，调节余量不小于50mm。
（三）系统密封处理
1. 穿墙部位密封
烟道与墙体间隙采用防火岩棉填塞（密度≥80kg/m³），外侧用金属盖板封堵，盖板与墙面接触部位涂抹防火密封胶，形成宽度不小于20mm的密封带。
2. 接口密封工艺
所有连接部位在喉箍紧固后，需缠绕三层玻璃纤维布，布宽10cm，每层之间涂刷耐高温涂料（耐温≥400℃），固化后形成整体密封层，确保在1000Pa正压测试下无泄漏。
五、安全防护措施
（一）施工安全管理
1. 动火作业规范
进行墙体开孔、金属切割等动火作业时，必须配备2kg干粉灭火器，作业点下方3m范围内严禁堆放可燃物。使用燃气泄漏检测仪（检测精度1ppm）实时监测环境浓度，当燃气浓度达到爆炸下限的20%时，立即停止作业并通风换气。
2. 高空作业防护
安装室外排烟口时，作业人员必须佩戴双钩安全带，安全带固定点承重不小于15kN。使用伸缩式脚手架时，架体搭设高度不超过6m，底部设置防滑垫，与墙面固定点间距不大于1.8m。
（二）系统安全装置
1. 一氧化碳预警
在热水器下方1m范围内安装一氧化碳报警器，报警浓度设定值：低报50ppm（8小时），高报150ppm（1小时），报警器需具备联动排风功能，当浓度超标时自动启动排风扇（风量≥8次/小时换气）。
2. 过热保护措施
烟道与木质构件最小间距：无隔热层时50cm，有20mm厚岩棉隔热层时可缩减至15cm，隔热层需用不锈钢扎带固定，接缝处重叠50mm，确保热传导系数≤0.04W/(m·K)。
六、验收标准与测试方法
（一）外观质量检查
1. 安装精度要求
烟道垂直度偏差≤2mm/m，水平度偏差≤3mm/m，管卡间距均匀度误差不超过±50mm。排烟口朝向应避开主导风向，安装角度偏差不超过±1°，防雨帽与排烟口同轴度误差≤2mm。
2. 密封性能测试
采用正压检漏法：关闭排烟口，在热水器接口处连接压力表，通入压缩空气至500Pa，保压15分钟，压降值应≤20Pa。用肥皂水涂抹所有接口，观察3分钟无气泡产生。
（二）功能性能验证
1. 烟气排放测试
启动热水器运行至稳定状态（水温设定60℃），使用烟气分析仪检测排烟口CO浓度≤100ppm（空气过剩系数1.2时），O₂含量≥16%，确保燃烧充分。
2. 风压试验
在排烟口施加15m/s模拟风速（相当于7级风力），热水器应能正常工作，火焰稳定性良好，无熄火、回火现象。风压开关动作压力差应在80~300Pa范围内可靠切换。
七、维护保养规程
（一）日常检查项目
1. 定期巡检内容
每月目视检查烟道外观有无变形、腐蚀，管卡是否松动；每季度用手电筒照射排烟口，检查内部有无蜘蛛网、鸟巢等堵塞物；每半年测量烟道表面温度（正常工作时≤60℃），发现异常及时处理。
2. 功能测试周期
每半年进行一次系统联动测试：触发一氧化碳报警器，验证排风系统启动功能；模拟风压异常，检查热水器熄火保护装置动作是否可靠（响应时间≤10秒）。
（二）专业维护要求
1. 年度深度清洁
每年由专业人员拆解烟道，使用直径8mm软轴毛刷清理内壁积碳（毛刷转速≤300r/min，避免损伤不锈钢表面），清洁后进行气密性复检。
2. 部件更换标准
密封胶条使用年限不超过3年，止回阀弹簧弹性系数下降20%时必须更换，烟道出现局部腐蚀孔洞（深度≥0.2mm）或整体变形量超过管径3%时应整体更换。
（三）应急处理预案
1. 泄漏处置流程
发现烟道泄漏时，立即关闭燃气总阀，打开门窗通风，禁止启闭任何电器开关，人员撤离至安全区域后，联系专业维修人员处理，修复后需通过气密性测试方可恢复使用。
2. 堵塞应急措施
若发生烟道堵塞导致热水器自动熄火，应先清除室外排烟口障碍物，再拆卸烟道水平段检查，使用压缩空气（压力≤0.2MPa）反向吹扫，严禁使用明火照明查看内部情况。
八、施工质量记录
1. 过程控制文件
施工前需填写《安装条件确认表》，记录墙体开孔尺寸、烟道走向等参数；施工中每道工序需经监理人员签字确认，重点部位（如接口密封、固定支架）留存影像资料；竣工后出具《安装质量合格证》，包含各项测试数据及验收结论。
2. 技术档案管理
建立烟道系统电子档案，包含材料出厂合格证、检测报告、施工记录、验收文件等资料，档案保存期限不少于8年（热水器设计使用年限），并提供业主《维护保养手册》，明确日常管理责任与方法。
本方案未尽事宜，需严格参照《城镇燃气设计规范》GB50028、《家用燃气快速热水器安装规范》GB55036等现行标准执行，确保施工全过程符合国家强制性条文要求，保障燃气使用安全。
