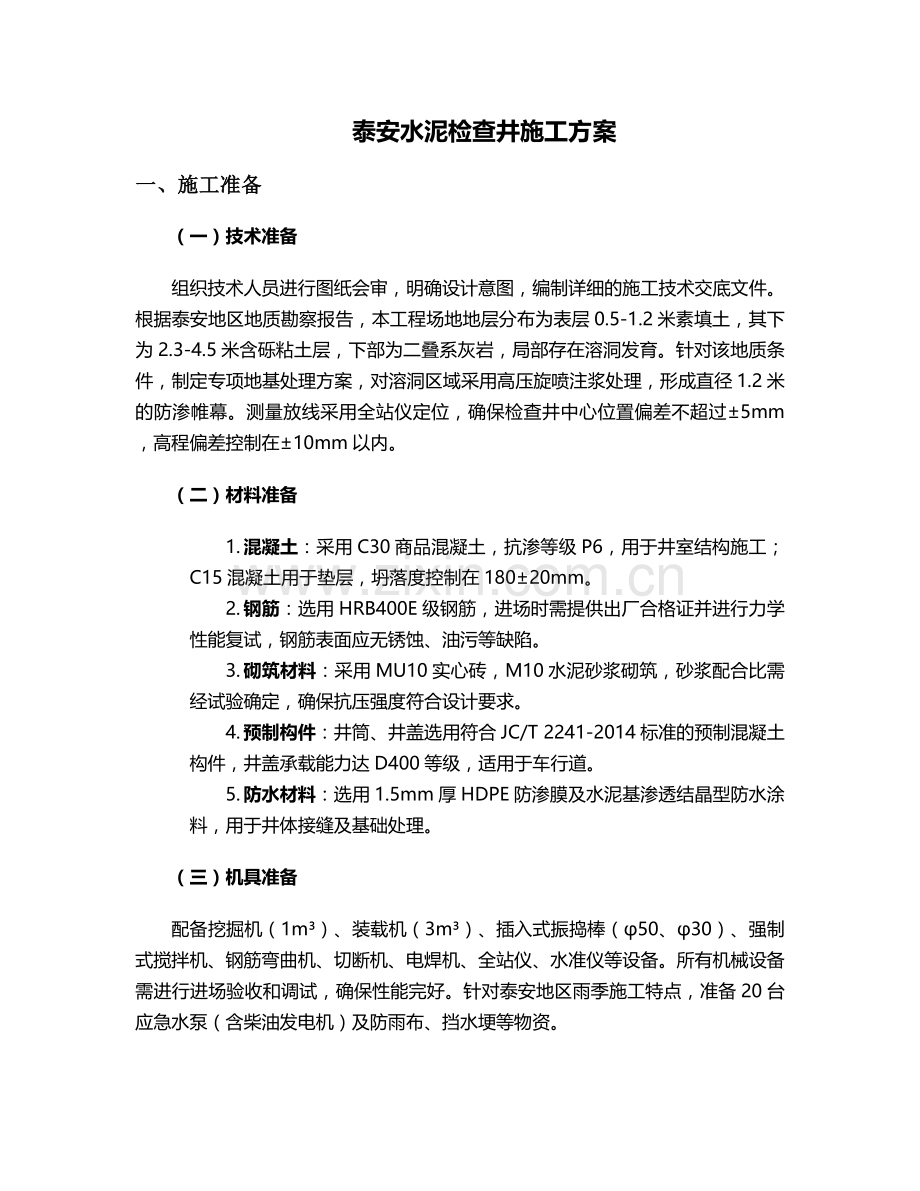

泰安水泥检查井施工方案
一、施工准备
（一）技术准备
组织技术人员进行图纸会审，明确设计意图，编制详细的施工技术交底文件。根据泰安地区地质勘察报告，本工程场地地层分布为表层0.5-1.2米素填土，其下为2.3-4.5米含砾粘土层，下部为二叠系灰岩，局部存在溶洞发育。针对该地质条件，制定专项地基处理方案，对溶洞区域采用高压旋喷注浆处理，形成直径1.2米的防渗帷幕。测量放线采用全站仪定位，确保检查井中心位置偏差不超过±5mm，高程偏差控制在±10mm以内。
（二）材料准备
1. 混凝土：采用C30商品混凝土，抗渗等级P6，用于井室结构施工；C15混凝土用于垫层，坍落度控制在180±20mm。
2. 钢筋：选用HRB400E级钢筋，进场时需提供出厂合格证并进行力学性能复试，钢筋表面应无锈蚀、油污等缺陷。
3. 砌筑材料：采用MU10实心砖，M10水泥砂浆砌筑，砂浆配合比需经试验确定，确保抗压强度符合设计要求。
4. 预制构件：井筒、井盖选用符合JC/T 2241-2014标准的预制混凝土构件，井盖承载能力达D400等级，适用于车行道。
5. 防水材料：选用1.5mm厚HDPE防渗膜及水泥基渗透结晶型防水涂料，用于井体接缝及基础处理。
（三）机具准备
配备挖掘机（1m³）、装载机（3m³）、插入式振捣棒（φ50、φ30）、强制式搅拌机、钢筋弯曲机、切断机、电焊机、全站仪、水准仪等设备。所有机械设备需进行进场验收和调试，确保性能完好。针对泰安地区雨季施工特点，准备20台应急水泵（含柴油发电机）及防雨布、挡水埂等物资。

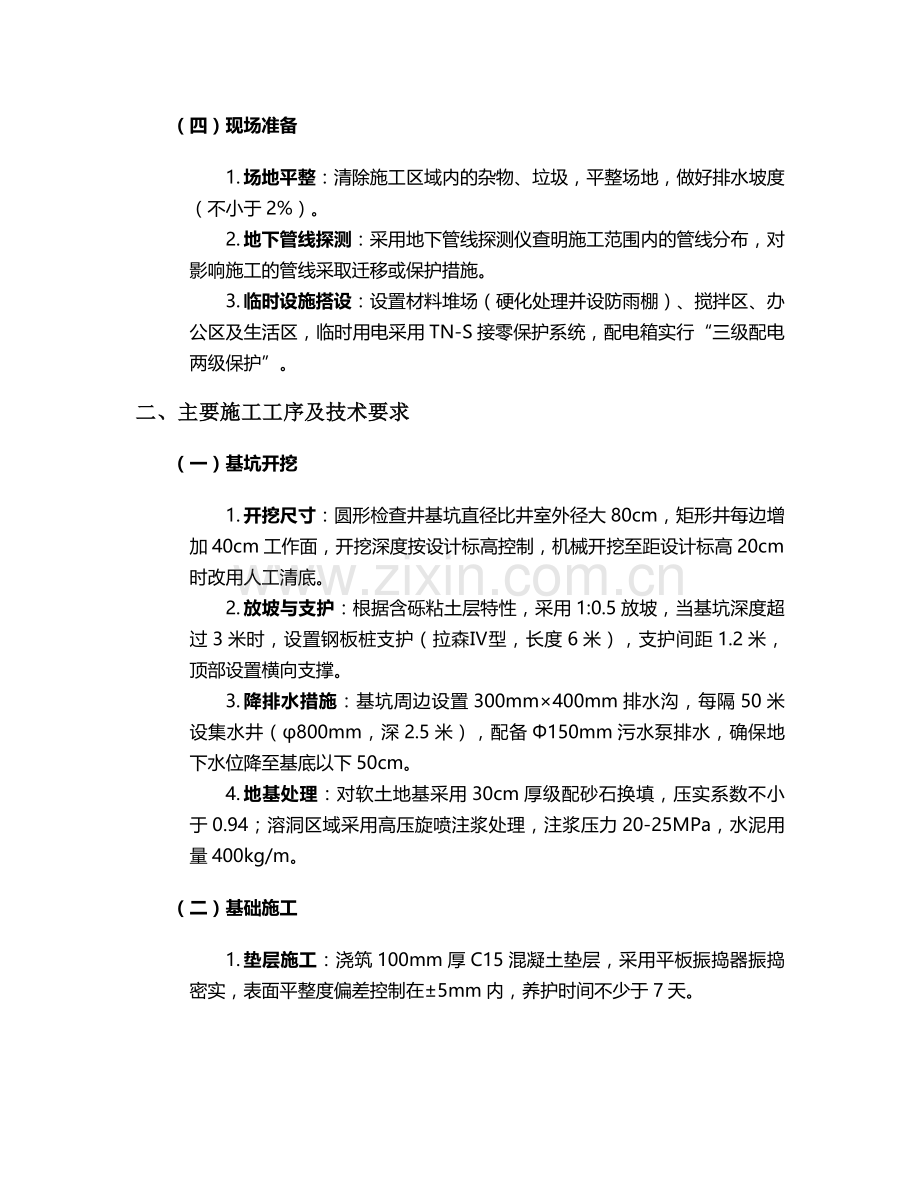

（四）现场准备
1. 场地平整：清除施工区域内的杂物、垃圾，平整场地，做好排水坡度（不小于2%）。
2. 地下管线探测：采用地下管线探测仪查明施工范围内的管线分布，对影响施工的管线采取迁移或保护措施。
3. 临时设施搭设：设置材料堆场（硬化处理并设防雨棚）、搅拌区、办公区及生活区，临时用电采用TN-S接零保护系统，配电箱实行“三级配电两级保护”。
二、主要施工工序及技术要求
（一）基坑开挖
1. 开挖尺寸：圆形检查井基坑直径比井室外径大80cm，矩形井每边增加40cm工作面，开挖深度按设计标高控制，机械开挖至距设计标高20cm时改用人工清底。
2. 放坡与支护：根据含砾粘土层特性，采用1:0.5放坡，当基坑深度超过3米时，设置钢板桩支护（拉森Ⅳ型，长度6米），支护间距1.2米，顶部设置横向支撑。
3. 降排水措施：基坑周边设置300mm×400mm排水沟，每隔50米设集水井（φ800mm，深2.5米），配备Φ150mm污水泵排水，确保地下水位降至基底以下50cm。
4. 地基处理：对软土地基采用30cm厚级配砂石换填，压实系数不小于0.94；溶洞区域采用高压旋喷注浆处理，注浆压力20-25MPa，水泥用量400kg/m。
（二）基础施工
1. 垫层施工：浇筑100mm厚C15混凝土垫层，采用平板振捣器振捣密实，表面平整度偏差控制在±5mm内，养护时间不少于7天。
2. 钢筋绑扎：基础钢筋保护层厚度50mm，采用φ10@200双向钢筋网，绑扎时用20#铁丝扎牢，每隔1m设置混凝土垫块，确保钢筋位置准确。
3. 模板安装：采用18mm厚竹胶板，支撑系统为φ48钢管脚手架，对拉螺栓间距500mm，模板接缝处粘贴海绵条防止漏浆，模板垂直度偏差≤1%。
4. 混凝土浇筑：基础混凝土分两层浇筑，每层厚度不超过400mm，采用插入式振捣棒振捣，振捣时间15-30秒，直至混凝土表面不再下沉、无气泡冒出。浇筑完成后及时覆盖养护，养护期不少于14天。
（三）井室施工
1. 钢筋混凝土井室
o 井壁钢筋采用绑扎连接，搭接长度35d，同一截面接头率不大于25%。
o 模板采用组合钢模板，安装时确保几何尺寸符合设计要求，井筒垂直度偏差≤5‰。
o 混凝土浇筑采用分层连续浇筑，每层厚度300mm，振捣棒移动间距不超过作用半径的1.5倍，避免碰撞钢筋和模板。
o 井室施工至设计标高后，及时安装预留支管，管与井壁衔接处采用膨胀混凝土填塞密实。
2. 砖砌井室
o 采用“三一”砌砖法，灰缝宽度8-12mm，饱满度不低于80%，上下错缝、内外搭砌，严禁通缝。
o 圆形井每砌筑3-4皮砖用弧形样板检查弧度，确保井壁圆顺。
o 井室转角处及与管道连接处采用丁砖砌筑，预留孔洞位置准确，尺寸偏差≤±10mm。
o 砌体外墙面采用1:2防水砂浆抹面，厚度20mm，分两层施工，表面压光，不得有空鼓、裂缝。
（四）流槽与踏步安装
1. 流槽施工：流槽与井室同时砌筑，采用C25细石混凝土浇筑，表面用1:2防水砂浆抹面，雨水井流槽高度为管径的50%，污水井为85%，与上下游管道平顺衔接。
2. 踏步安装：采用φ16钢筋踏步，间距300mm，安装时用C25混凝土固定，确保牢固可靠，踏步外露长度150mm，刷防锈漆两道。
（五）井筒与井盖安装
1. 井筒安装：采用预制混凝土井筒，安装前检查接口尺寸，采用企口式连接，座浆饱满（1:2防水砂浆），井筒垂直度偏差≤5mm/m。
2. 井盖安装：井圈采用C30混凝土预制，与井筒连接用膨胀螺栓固定，井盖安装平稳，与路面高差控制在±5mm内，车行道井盖采用球墨铸铁材质，设置防盗装置。
（六）回填土
1. 回填材料：采用素土或级配砂石，粒径不大于50mm，含水量控制在最佳含水率±2%范围内。
2. 回填方法：井周50cm范围内采用人工分层夯实，每层厚度200mm，密实度不小于96%；其余区域采用机械夯实，压实系数不小于0.94。
3. 沉降观测：回填完成后设置沉降观测点，每周观测一次，直至沉降稳定（沉降量≤2mm/周）。
三、质量控制措施
（一）原材料控制
1. 建立材料进场验收制度，严格检查产品合格证、质保单，对钢筋、防水材料等实行见证取样复试，合格后方可使用。
2. 混凝土、砂浆配合比由试验室出具，施工中严格计量，每盘材料偏差控制在水泥±2%、砂石±3%、水±1%范围内。
3. 预制构件进场时检查外观质量，裂缝宽度不得超过0.2mm，尺寸偏差符合JC/T 2241-2014标准要求。
（二）工序控制
1. 测量放线：实行“双检制”，由测量员和质检员共同复核，确保检查井位置、标高准确。
2. 模板工程：安装完成后检查尺寸、垂直度、刚度，填写模板验收记录，经监理工程师签字后方可浇筑混凝土。
3. 钢筋工程：严格控制钢筋规格、数量、间距及保护层厚度，隐蔽工程验收合格后方可进行下道工序。
4. 混凝土工程：浇筑前检查坍落度，每工作班制作2组试块，标养28天后送检，抗压强度达标方可验收。
（三）试验检测
1. 混凝土试验：抗压强度、抗渗等级试验，每个检验批至少留置1组标准养护试块。
2. 砂浆试验：每50m³砌体制作1组试块，检验砂浆抗压强度。
3. 闭水试验：污水检查井施工完成后进行闭水试验，试验水头为上游管顶内壁加2m，渗水量≤28.8m³/（d·km）为合格。
4. 压实度检测：回填土每层按1000m²取样3点，采用环刀法检测，确保密实度符合设计要求。
四、验收标准
（一）主控项目
1. 混凝土强度等级符合设计要求，试块抗压强度达到标准值。
2. 预制构件连接牢固、紧密，无错位、渗漏，接缝处砂浆饱满度≥90%。
3. 井盖安装平稳，承载能力符合设计要求，与路面高差≤±5mm。
4. 闭水试验渗水量符合规范要求，无渗漏现象。
（二）一般项目
1. 外观质量：井壁平整，无裂缝、空鼓；抹面光滑，无脱皮；流槽平顺，与管道衔接顺畅。
2. 尺寸偏差：
o 井身内尺寸：长、宽±20mm，直径±20mm
o 井底高程：±10mm
o 井盖高程：±5mm
o 井筒垂直度：≤5‰
3. 井内构造：踏步安装牢固，位置准确；流槽高度、坡度符合设计要求。
五、常见问题处理
（一）渗漏处理
1. 基础渗漏：沿裂缝开凿“V”型槽，采用水泥基渗透结晶型防水涂料涂刷，厚度2mm，表面用1:2防水砂浆抹压。
2. 接缝渗漏：清除接缝处松散材料，注入聚氨酯密封胶，外部粘贴300mm宽防水卷材，用压条固定。
3. 井壁渗漏：对细微裂缝采用环氧树脂灌浆处理，压力0.3-0.5MPa；严重渗漏时采用高压旋喷注浆加固。
（二）沉降处理
1. 井周沉降：开挖井周50cm范围土层，换填3:7灰土分层夯实，浇筑200mm厚C30混凝土加固圈，直径比井室大1m。
2. 井盖沉降：调整井圈高度，采用早强混凝土浇筑，养护期间设置临时盖板，禁止车辆通行。
（三）堵塞处理
1. 轻微堵塞：采用高压水枪冲洗，压力15-20MPa，从上游向下游冲洗，清除管道内杂物。
2. 严重堵塞：使用管道疏通机或人工清掏，清除检查井内沉积物，恢复排水畅通。
（四）结构裂缝
1. 表面裂缝：采用聚合物砂浆修补，先凿除裂缝周围松散混凝土，涂刷界面剂，再分层抹压砂浆，养护7天。
2. 贯穿裂缝：采用压力注浆法处理，注入环氧树脂浆液，注浆压力0.5-1.0MPa，待浆液固化后进行表面封闭。
六、安全文明施工
（一）安全措施
1. 基坑开挖设置安全边坡，深度超过2m时搭设临边防护栏杆，高度1.2m，挂密目安全网。
2. 施工现场设置明显安全警示标志，夜间悬挂红灯示警。
3. 操作人员佩戴安全帽、安全带等防护用品，特种作业人员持证上岗。
4. 施工用电严格执行“一机一闸一漏”，配电箱上锁并设防雨罩。
（二）文明施工
1. 材料堆放整齐，标牌清晰，钢筋、水泥等材料离地30cm以上，防止受潮。
2. 施工废水经三级沉淀池处理后排放，严禁直接排入市政管网。
3. 施工现场采取降尘措施，出入口设置车辆冲洗平台，防止扬尘污染。
4. 夜间施工噪声控制在55dB以下，避免影响周边居民休息。
七、雨季施工措施
1. 排水系统：基坑周边设置挡水埂（高50cm），配备足够数量的水泵，确保排水畅通。
2. 材料保护：水泥、钢筋等材料堆放于防雨棚内，地面垫高30cm，防止雨水浸泡。
3. 混凝土施工：雨天停止露天浇筑，已浇筑部分及时覆盖防雨布，雨后检查混凝土表面质量，必要时进行处理。
4. 土方工程：雨季土方开挖应分层进行，随挖随填，避免基坑长时间暴露，雨后复工前检查边坡稳定性。
本施工方案针对泰安地区地质条件和气候特点，结合现行施工规范编制，施工过程中需严格执行各项技术要求，加强质量控制和安全管理，确保工程质量符合设计及验收标准。
