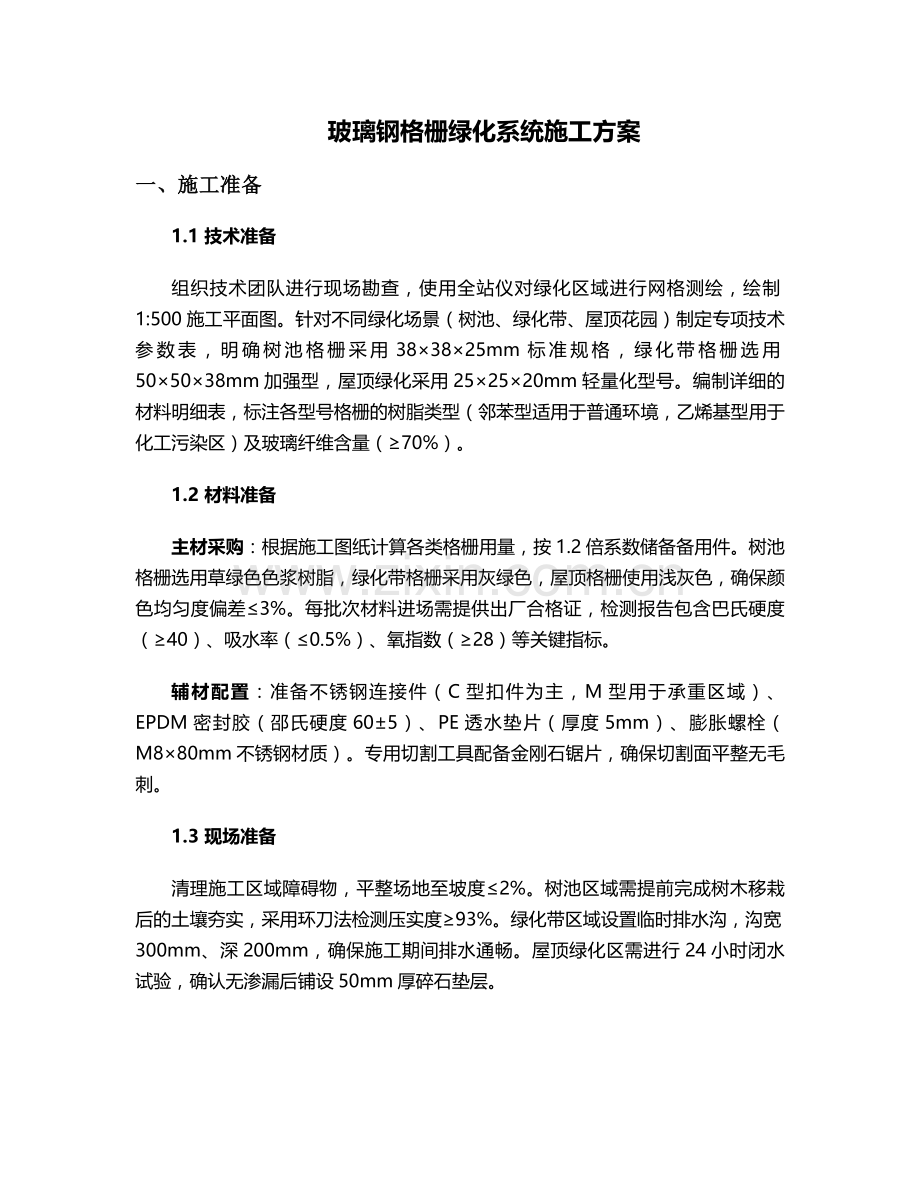

玻璃钢格栅绿化系统施工方案
一、施工准备
1.1 技术准备
组织技术团队进行现场勘查，使用全站仪对绿化区域进行网格测绘，绘制1:500施工平面图。针对不同绿化场景（树池、绿化带、屋顶花园）制定专项技术参数表，明确树池格栅采用38×38×25mm标准规格，绿化带格栅选用50×50×38mm加强型，屋顶绿化采用25×25×20mm轻量化型号。编制详细的材料明细表，标注各型号格栅的树脂类型（邻苯型适用于普通环境，乙烯基型用于化工污染区）及玻璃纤维含量（≥70%）。
1.2 材料准备
主材采购：根据施工图纸计算各类格栅用量，按1.2倍系数储备备用件。树池格栅选用草绿色色浆树脂，绿化带格栅采用灰绿色，屋顶格栅使用浅灰色，确保颜色均匀度偏差≤3%。每批次材料进场需提供出厂合格证，检测报告包含巴氏硬度（≥40）、吸水率（≤0.5%）、氧指数（≥28）等关键指标。
辅材配置：准备不锈钢连接件（C型扣件为主，M型用于承重区域）、EPDM密封胶（邵氏硬度60±5）、PE透水垫片（厚度5mm）、膨胀螺栓（M8×80mm不锈钢材质）。专用切割工具配备金刚石锯片，确保切割面平整无毛刺。
1.3 现场准备
清理施工区域障碍物，平整场地至坡度≤2%。树池区域需提前完成树木移栽后的土壤夯实，采用环刀法检测压实度≥93%。绿化带区域设置临时排水沟，沟宽300mm、深200mm，确保施工期间排水通畅。屋顶绿化区需进行24小时闭水试验，确认无渗漏后铺设50mm厚碎石垫层。

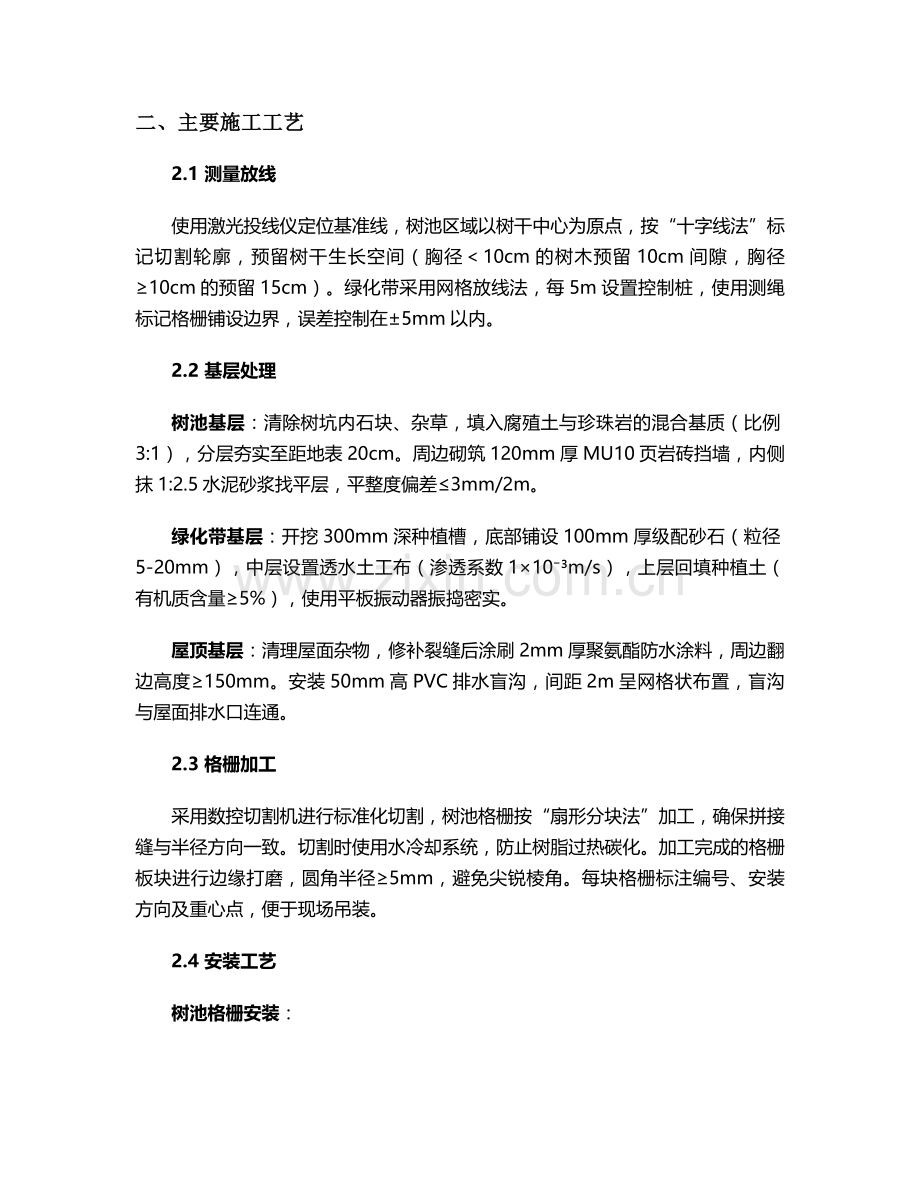

二、主要施工工艺
2.1 测量放线
使用激光投线仪定位基准线，树池区域以树干中心为原点，按“十字线法”标记切割轮廓，预留树干生长空间（胸径＜10cm的树木预留10cm间隙，胸径≥10cm的预留15cm）。绿化带采用网格放线法，每5m设置控制桩，使用测绳标记格栅铺设边界，误差控制在±5mm以内。
2.2 基层处理
树池基层：清除树坑内石块、杂草，填入腐殖土与珍珠岩的混合基质（比例3:1），分层夯实至距地表20cm。周边砌筑120mm厚MU10页岩砖挡墙，内侧抹1:2.5水泥砂浆找平层，平整度偏差≤3mm/2m。
绿化带基层：开挖300mm深种植槽，底部铺设100mm厚级配砂石（粒径5-20mm），中层设置透水土工布（渗透系数1×10⁻³m/s），上层回填种植土（有机质含量≥5%），使用平板振动器振捣密实。
屋顶基层：清理屋面杂物，修补裂缝后涂刷2mm厚聚氨酯防水涂料，周边翻边高度≥150mm。安装50mm高PVC排水盲沟，间距2m呈网格状布置，盲沟与屋面排水口连通。
2.3 格栅加工
采用数控切割机进行标准化切割，树池格栅按“扇形分块法”加工，确保拼接缝与半径方向一致。切割时使用水冷却系统，防止树脂过热碳化。加工完成的格栅板块进行边缘打磨，圆角半径≥5mm，避免尖锐棱角。每块格栅标注编号、安装方向及重心点，便于现场吊装。
2.4 安装工艺
树池格栅安装：
1. 铺设100mm宽PE缓冲垫于树坑周边，使用射钉固定（间距300mm）；
2. 采用“由内向外”安装顺序，先放置中心扇形块，通过C型扣件连接（每个接缝不少于4个扣件）；
3. 调整格栅水平度（偏差≤2mm/m），使用不锈钢膨胀螺栓（间距500mm）固定于挡墙；
4. 树孔周边安装弹性橡胶圈（截面直径20mm），预留5mm压缩量。
绿化带格栅铺设：
1. 按“品字形”排列格栅板块，接缝宽度控制在3-5mm；
2. 采用M型连接件进行纵向连接，横向使用L型扣件加固，节点处设置双螺栓固定；
3. 每10m设置一道伸缩缝，填充EPDM密封胶（宽度20mm，厚度10mm）；
4. 边缘区域采用定制异形格栅，确保与路缘石间隙≤10mm。
屋顶绿化安装：
1. 安装铝合金支撑框架（型材规格50×30mm），间距1.2m×1.2m，调平后与屋面预埋件焊接；
2. 格栅板块通过自攻螺丝（M6×25mm）固定于框架，螺丝头部加装防水垫片；
3. 板块接缝处铺设200mm宽防水胶带，上覆50mm宽不锈钢压条；
4. 设置检修通道（宽度800mm），采用防滑砂面格栅，两侧安装50mm高警示凸缘。
2.5 节点处理
排水节点：在格栅交叉点处开设Φ20mm透水孔，孔间距≤500mm。树池区域设置4个集水井（直径150mm），连接Φ100mmPVC排水管接入市政管网。绿化带每20m设置排水暗井，井底铺设100mm厚卵石滤层。
伸缩节点：直线段每15m设置一道伸缩缝，曲线段按半径≤20m设置，缝内填充高密度泡沫棒（直径25mm），表面覆盖可位移密封胶（位移能力±25%）。
防火节点：在格栅下方300mm处设置阻燃隔板（厚度5mm，氧指数≥32），隔板与格栅之间保持空气层，形成防火屏障。
三、质量控制标准
3.1 材料质量控制
建立材料进场“三检制”：
· 外观检查：格栅表面平整无裂纹，色泽均匀，气泡直径≤3mm且每㎡数量≤10个；
· 尺寸偏差：长度±3mm，宽度±3mm，厚度±1.6mm，对角线偏差≤5mm；
· 性能测试：抽样检测弯曲强度（≥180MPa）、冲击强度（≥20kJ/m²）、燃烧性能（达到GB8624 B1级）。
3.2 施工过程控制
测量控制：使用高精度水准仪控制标高，格栅顶面与设计标高偏差≤±5mm。平面位置偏差控制在±10mm以内，相邻板块错台≤2mm。
安装控制：连接件安装扭矩达到15-20N·m，使用扭矩扳手逐点检测。接缝间隙均匀度偏差≤2mm，密封胶饱满度≥95%，表面平滑无气泡。
功能测试：完成后进行三项功能性试验：
1. 透水试验：模拟30mm/h降雨，观测排水时间≤5min；
2. 承载试验：施加1.5kN/m²均布荷载，变形量≤L/200（L为支撑间距）；
3. 抗风掀试验：在12级风荷载作用下，连接节点无松动。
3.3 验收标准
分部分项工程验收执行以下标准：
· 主控项目：材料性能、安装牢固度、排水功能三项合格率100%；
· 一般项目：表面平整度（≤3mm/m）、接缝直线度（≤5mm/5m）、色泽均匀度（偏差≤5%），允许偏差项目合格率≥90%。
四、安全文明施工
4.1 安全防护
高空作业：屋顶施工设置1.2m高防护栏杆，挂设密目安全网（网目密度≥2000目/100cm²）。作业人员佩戴双钩安全带，使用工具袋防止坠物。
临时用电：采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流30mA，动作时间0.1s）。电动工具使用防水插头，电缆架空高度≥2.5m。
防火措施：施工现场每50㎡配置2具4kg干粉灭火器，动火作业办理许可证并设专人监护。树脂存放区设置通风设施，与火源保持≥10m安全距离。
4.2 文明施工
扬尘控制：切割作业采取湿法施工，现场堆放的格栅板块覆盖防尘网（2000目）。运输车辆必须冲洗轮胎，出场前覆盖篷布。
噪声管理：选用低噪声切割设备（噪声≤85dB），夜间22:00至次日6:00禁止施工。确需夜间作业时，办理夜间施工许可并公告周边居民。
废弃物处理：切割废料分类回收，树脂边角料交由专业危废处理单位处置。生活垃圾集中存放，每日清运至指定消纳场。
五、施工进度计划
5.1 进度安排
采用Project软件编制四级进度计划：
· 一级计划（总控）：明确30天施工周期，划分为准备阶段（5天）、安装阶段（20天）、验收阶段（5天）；
· 二级计划（分区）：按A、B、C三个施工段平行作业，每个区段工期15天；
· 三级计划（分项）：树池格栅7天完成，绿化带格栅10天完成，屋顶绿化8天完成；
· 四级计划（工序）：细化到每日完成格栅安装200㎡，节点处理50处。
5.2 资源配置
投入施工人员30人（木工8人、安装工12人、普工6人、技术员4人），配置数控切割机2台、液压升降平台3台、检测设备1套。材料按周计划进场，确保现场库存满足3天施工用量。
六、后期养护
6.1 日常维护
建立养护台账，每周检查格栅固定状况，发现松动扣件及时紧固（扭矩复拧至18N·m）。每季度清理透水孔杂物，使用高压水枪（压力≤0.5MPa）冲洗格栅表面。雨季前检查排水系统，确保排水通畅。
6.2 专项养护
树木生长监测：每年测量树干直径，当预留间隙＜5cm时，采用专用扩孔器进行树孔扩大处理。扩孔后安装新的弹性橡胶圈，确保间隙恢复至10cm。
老化修复：对出现裂纹的格栅板块，采用树脂修补剂（配比：不饱和聚酯树脂100份、固化剂2份、促进剂1份）进行填充修复。深度＞5mm的损伤需加铺玻璃纤维布（层数≥3层）。
颜色维护：每3年对格栅表面进行色差检测，当褪色度＞15%时，采用专用树脂色浆进行喷涂翻新（干膜厚度≥80μm）。
6.3 应急处理
编制应急预案，配备应急抢修小组（5人）及备用材料（格栅板块20块、连接件50套）。暴雨天气前检查排水系统，积水时启用应急抽水泵（流量50m³/h）。台风来临前对格栅进行临时加固，采用钢丝绳串联固定。
七、质量记录
施工过程中形成以下质量记录文件：
1. 材料进场验收记录（含检测报告、合格证复印件）；
2. 施工测量放线记录（附测量成果图）；
3. 隐蔽工程验收记录（含影像资料）；
4. 分项工程检验批质量验收记录；
5. 功能性试验报告（透水、承载、抗风掀）；
6. 竣工图及工程量确认单。
所有记录采用A4纸张规格，按《建设工程文件归档规范》要求组卷，竣工后移交建设单位存档。
